Усилитель в машину, как подключить к магнитоле и динамикам? схема 2 и 4-х канальные

На первый взгляд, подключение усилителя в машину может показаться сложным. Проложить питание, подключить магнитолу и динамики. Но если в ваших руках есть хорошая пошаговая инструкция, проблем не возникнет, и без разницы 4 или 2-х канальный усилитель. Не спешите обращаться в автосервис, установка специалистами обойдётся дорого, поэтому в целях экономии стоит попытаться разобраться в подключении самостоятельно, в этом поможет данная статья.

Для качественной работы усилителя необходимо:

1. Подать на него хорошее питание;
2. Подать сигнал от магнитолы. Как правильно подключить магнитолу мы рассмотрели здесь;
3. Подключить акустику или сабвуфер.

Более подробно о том, как подключить усилитель, можно ознакомиться ниже.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным. Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал.

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Стоит отметить, что сечение плюсового кабеля не должно быть больше минусового (длина при этом не имеет значения).

Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ.
Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома.

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору. Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод.

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток.
Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.

Подключаем межблочные провода и управляющий (REM)

Чтобы проложить кабель,  необходимо найти линейный выход на магнитоле. Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар.

В основном они распределяются следующим образом 1 пара – можно подключить сабвуфер или 2 колонки (подписаны как SWF) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т. е.

передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.

У магнитолы нет линейных выходов? Ознакомиться со статьей «Как подключить усилитель или сабвуфер к магнитоле без линейных выходов».

Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей.

Ещё необходимо подключить управляющий провод (REM). Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод служит управлением для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод. Подключается он к усилителю к клеме под названием REM.

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

После подключения усилителя в динамиках появились шумы? Читайте статью «как бороться с посторонними звуками из динамиков».

как правильно подключить четырёхканальный и одноканальный усилитель

Как подключить сабвуфер к магнитоле своими руками!

Некоторых автовладельцев не устраивает звучание штатной магнитолы. Ситуацию можно исправить посредством установки активного либо пассивного сабвуфера. Монтаж устройства в машине возможен своими силами, для чего следует подобрать необходимые материалы и инструменты, ознакомиться со схемой подключения и пошаговым алгоритмом процесса. Тогда установить технику и подключить её труда не составит.

Есть два типа сабвуферов активный и пасивный!

Основные отличия пассивных и активных сабвуферов

Чтобы ответить на вопрос об отличительных моментах активного и пассивного сабвуферов, нужно сперва разобраться, что представляет собой каждая из конструкций по отдельности.

Что такое пассивный сабвуфер

Пассивный саб представляет собой конструкцию из одной либо нескольких динамических головок низкой частоты (НЧ), заключённых в единый корпус, материалом которого может быть как фанера, так и дерево. Чтобы такое устройство воспроизводило звуковые колебания, необходимо подключение к внешнему усилителю звуковой частоты через НЧ фильтр, который пропускает только полосу сигнала с низкими частотами.

Пассивный сабвуфер представляет собой отдельные устройства динамиков, фильтров и усилителя. Каждый из этих блоковприобретается по отдельности и при монтаже соединяется между собой

Что представляет собой активный

Активный саб — это единый готовый акустический блок, состоящий не только из динамика и фильтра, но и усиливающего устройства. Такое оборудование в подключении несколько проще, также бытует мнение, что качество звучания превосходит звук от пассивного сабвуфера. Но если разобраться детальнее, то качество звука напрямую зависит от того, как произведена настройка.

Активный сабвуфер имеет встроенный усилитель, что позволяет экономить место в автомобилях с малым свободным пространством. Для подключения к магнитоле достаточно подать питание и аудиосигнал

Разница между ними

Чтобы определиться, какой конструкции отдать предпочтение, стоит рассмотреть основные моменты, на которые автовладельцы обращают внимание при выборе:

• Ценовой показатель — стоимость активного саба выше, что обусловлено наличием в устройстве усилителя и других дорогостоящих элементов.
• Преимущества монтажа — пассивные конструкции сложнее в монтаже из-за необходимости дополнительно устанавливать фильтр и усилитель. Наличие усилителя в активной системе позволяет экономить место, что особенно актуально для небольших автомобилей.
• Качество звучания — многие могут утверждать, что звук активной системы должен быть лучше. Однако звучание напрямую зависит от правильности настройки системы. Если исходить из практики, то при качественной наладке пассивного саба, звучание превосходит работу активной системы.
• Простота настройки — у активной акустической системы более расширенные возможности настройки, но если используется хороший внешний усилитель, то эта особенность сводится на нет.

Плюсы и минусы систем

К положительным сторонам пассивного сабвуфера относится сравнительно низкая стоимость из-за отсутствия встроенного усилителя. Помимо этого момента, применение пассивных систем позволяет собрать акустическое устройство именно с теми запросами, которые будут соответствовать качественному звуку в вашем понимании.

Для того чтобы получить сабвуфер с оптимальным качеством звучания, потребуется подобрать усилитель, фильтры частот, а также комплект динамических головок в коробах. По сравнению с активными, для пассивных конструкций используются разные типы корпусов: бандпасс, фазоинверторы, и стандартные коробки.

Что касается активных устройств, то в них затруднено использование корпусов разных типов из-за необходимости размещения дополнительной электроники.

Основным преимуществом активного является наличие встроенного усилителя и фильтра, что позволяет соединять систему с автомагнитолой без дополнительных устройств. Эта положительная особенность одновременно является и недостатком. Из-за того, что в одном корпусе располагается и динамик и электроника, приходится чем-то жертвовать. Основной нюанс — недостаточная мощность усилителя.

Как установить сабвуфер в машину и подключить его к магнитоле

Для монтажа сабвуфера, помимо самого устройства, понадобятся такие инструменты и материалы:

• проводка (питание, «тюльпаны» и плюсовой провод к усилителю и автомагнитоле);
• предохранитель;
• конденсатор;
• плоскогубцы и кусачки;
• изолента;
• стяжка;
• нож;
• набор гаечных ключей и разводной ключ.

Где установить

Установка саба может представлять настоящую проблему, что зависит от модели автомобиля. И дело не только в подключении устройства, но и в выборе места под его установку. Являясь владельцем минивэна либо хэтчбека, вопрос с местом не вызывает вопросов, поскольку багажник имеет большие размеры. С седанами ситуация несколько иная и, как правило, саб монтируют в подлокотниках либо на задней полке. Самым неудобным типом кузова считается кабриолет, поскольку такие машины имеют малый объем багажника. Однако при большом желании и в такие автомобили можно установить рассматриваемое устройство.

Подключение пассивного

Рассмотрим последовательный алгоритм монтажа устройства. На установку придётся затратить порядка 1–3 ч, что зависит от опыта и модели машины. Одним из сложных этапов является прокладывание питающего кабеля к усилителю. Поскольку сабвуфер монтируют в багажнике, то все провода нужно прокладывать через салон к источнику питания. Перед началом работ с АКБ снимают клеммы, что исключит возможность короткого замыкания.

• Первое, что необходимо, так это найти технологическое отверстие, которое закрывается специальной заглушкой. На отечественных авто она может отсутствовать, также как и само отверстие. Поэтому придётся просверлить его и после протяжки кабеля произвести уплотнение герметиком. Лучше всего, для исключения перетирания провода, вставить в отверстие кусочек шланга.
• Проводка в подкапотном пространстве может быть расположена в штатном жгуте и выводиться в салон. Предварительно нужно определиться, где и как будет проложен питающий кабель. Для проводов в некоторых местах потребуется снять обшивку, также накладки порогов. Следует избегать изломов и защемления проводки. После монтажа все облицовочные элементы устанавливают на свои места.
• В багажное отделение провода к усилителю также прокладывают через отверстие в кузове. Питание к устройству подключают с соблюдением полярности.
• После подведения питания к усилителю, его нужно соединить с магнитолой. В этом случае понадобятся провода по типу «тюльпаны», а также провод, позволяющий управлять питанием усилителя. Для демонтажа магнитолы задействуют специальные ключи, но можно аккуратно воспользоваться и ножом либо подходящей по размеру отвёрткой.
• «Тюльпаны» соединяем согласно цветам разъёмов. Если нужно чтобы происходило одновременное включение саба и магнитолы, то задействуют соответствующий плюсовой провод.
• Затем пропускаем провода совместно с силовым кабелем через салон. Производим подключение «тюльпанов» к усилителю.
• Если к магнитоле был подключён питающий провод, то его следует подать и на усилитель, чтобы устройства включались одновременно. Ищем клемму и соединяем её с проводом питания магнитолы.
• Остаётся соединить сабвуфер с усилителем. При монтаже двухканального усилителя, для распределения мощности, оба канала подключаются к рассматриваемому устройству.

Подключение пассивного сабвуфера без усилителя

Иногда возникает вопрос о возможности подключения пассивного сабвуфера непосредственно к автомагнитоле, т. е. без усиливающего устройства. Подключить таким образом можно, но дело в том, что на динамическую головку будет поступать вся полоса частот вместо НЧ. В этом случае сигнал на саб берётся от одного из каналов магнитолы. Стоит иметь в виду, что при подключении саба напрямую, возможен выход из строя усилителя головного устройства, поскольку сопротивление НЧ динамиков может быть не только 4 Ом, но и 1 Ом или 2 Ом. Такие динамические головки повлекут к перегрузке выхода усилителя магнитолы, т. е. возникнет практически КЗ.

Подключение активного сабвуфера

Один из распространённых способов подключения активного саба представляет собой следующую последовательность действий:

• Для монтажа сабвуфера используются силовые и сигнальные провода. Плюсовой силовой провод также как в случае с пассивным устройством, подключается напрямую к “+” аккумулятора и должен иметь большое сечение.
• По цепи питания устанавливается предохранитель для защиты от короткого замыкания и возможных перегрузок. Элемент рекомендуется располагать в моторном отсеке и как можно ближе к АКБ. В случае необходимости к нему будет обеспечен свободный и быстрый доступ.
• Минусовой провод усилителя надёжно соединяют с кузовом автомобиля. Для этого используется удобная ближайшая точка. В результате должно получиться соединение “-“ проводом между массой кузова и GND сабвуфера.
• Если автомагнитола имеет отдельные разъёмы, то коммутирование с активным сабом будет проще. В этом случае достаточно проложить коаксиальный кабель в экране с соответствующим разъёмом. Такой провод одной стороной соединяется с выходом SubOut на магнитоле, другим с Lineln на сабвуфере.

Меры безопасности

• Любые работы в автомобиле, связанные с электрооборудованием, необходимо начинать с обесточивания, т. е. отключения клемм с аккумулятора.
• Все соединения должны быть надёжными и безопасными, для чего применяются уплотнители, изолента, хомуты, специальная гофра.
• Для монтажа используют только качественные провода.
• Выбор предохранителя должен осуществляться в соответствии с паспортными данными подключаемых устройств.
• Акустическое оборудование в автомобиле должно закрепляться удобно и надёжно.

Такие нехитрые рекомендации позволят получить качественный звук, при этом не придётся сомневаться в пожарной безопасности своей машины.

Ставим усилитель в машину: разбираемся с проводах и схеме

Музыку всегда хочется взять с собой. Не исключением является и машина. Однако хочется не просто взять, а еще и так, чтобы было приятно слушать. Стандартные акустические системы, устанавливаемые в машины, в большинстве случаев не выдают требуемого. Для того чтобы раскачать свой автомобиль в акустическом плане устанавливается дополнительная система, которая включает в себя усилитель и расширенную схему разночастотных динамиков.

Чтобы сделать все правильно и гордиться своей музыкальной системой на колесах, необходимо знать некоторые теоретические и рабочие моменты, касающиеся усилителя.

Разновидности автомобильных усилителей

1. Усилитель двухканального типа. Это устройство предназначено для обеспечения звуком двух динамиков (фронтальные или тыловые) и сабвуфера. Очень редко каналы делят на четыре динамика.
2. Усилитель четырехканального типа. Может обеспечить звуком четыре динамика или два динамика и сабвуфер.

Важно! При подключении двух динамиков на канал и сабвуфера на другой канал, весьма сложно добиться чистого звучания.

1. Усилитель пятиканального типа. К нему можно подключить четыре динамика и сабвуфер. Каждый элемент подключает в свой канал. Минус такого устройства: уход большей части мощности усилителя на сабвуфер, в результате этого звучание будет не ровным. Низкие частоты будут зашкаливать при нехватке высоких частот.
2. Моноблок – это устройство, предназначенное для усиления звука, идущего только на сабвуфер.

Факторы, влияющие на установку усилителя

– устройство не должно мешать водителю и пассажирам, не должно портить интерьер и не занимать много функционального пространства;

– усилитель необходимо прикручивать к кузову машины, а не подвижным частям;

– устройство должно хорошо охлаждаться, т.е. оно должно располагаться в большом пространстве, а не в небольшой коробке;

– прокладка проводов должна быть простой. Проводка акустической системы должна идти отдельным жгутом от основных проводов машины.

Интересно! Если соединить все провода в один жгут (основные и музыкальные), то при заведенном авто в динамиках будут слышны помехи.

Места установки усилителя

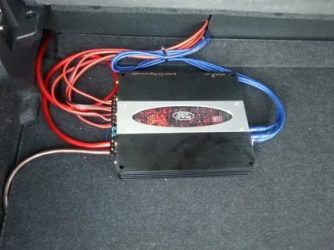

1. Под одним из передних сидений. Плюсы: близко к источнику питания, магнитоле; не занимает функциональное пространство. Минусы: перегревается, неудобно делать разводку акустических проводов.
2. Под задним сидением. Плюсы: не занимает полезное пространство, не перегревается. Минусы: как правило, мало места, а, следовательно, небольшая мощность устройства; далеко до магнитолы и источника питания.

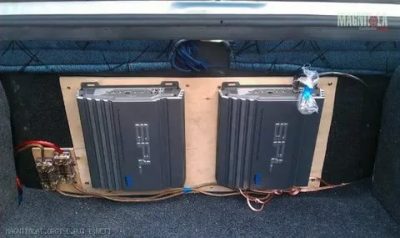

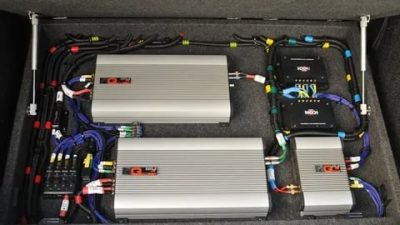

3. Под крышкой багажника. Плюсы: много места для размещения (можно установить любой по мощности аппарат), отличная вентиляция, не занимает полезное пространство, не мешает.

   Минусы: если полка багажника сильно тонкая или хлипкая, то усилитель может создавать посторонние звуки, разбалтывать полку, а также в нем могут расшататься разъемы; если усилитель рассчитан на запитку не только сабвуфера, а еще и колонок, то весьма неудобно делать разводку проводов.

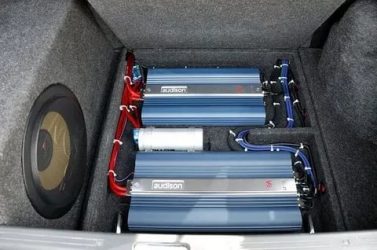

4. Разместить на одной из сторон багажника. Плюсы: удобная установка, не занимает много функционального пространства, удобное подключение, можно установить несколько усилителей, хорошее охлаждение аппарата. Минусы: далеко до всех устройств.
5. На крышке багажника. Не занимают пространство, хорошая вентиляция, удобное подключение, красиво.

   Минусы: возможно разбалтывание устройства и самой крышки багажника, возможны замыкания проводов в местах перегибов, далеко до всех устройств.

6. На спинке задних сидений. Плюсы: много места для установки, хорошее охлаждение, удобная установка, возможность детально развести проводку по разным сторонам машины, мощное крепление, не занимает функциональное пространство. Минусы: возможны переломы проводов при частом складывании спинок, далеко до источников.
7. На стенке сабвуфера. Плюсы: близко к акустике, не занимает лишнего пространства, монтаж и демонтаж выполняются просто, мощное охлаждение.

   Минусы: сильная вибрация источника звука может вывести из строя усилитель.

Выбираем провода для подключения усилителя

Теперь рассмотрим, как подключить усилитель в машине. Сейчас в продаже есть сразу целые наборы для подключения акустики. Однако, у проводов в наборах качество довольно сомнительное. Лучшим вариантом является покупка специальных акустических проводов.

Важно! Бытовые провода для подключения системы динамиков не подходят.

Для задних и передних колонок пойдет ПВС кабель с сечением 2х2.5 мм, для высокочастотных (пищалок) подойдет провод с сечением 2х1.5 мм, для сабвуфера 2х4 мм.

Важно! Правило: чем длиннее проводник, тем он должен быть толще.

Питание усилителя осуществляется от АКБ проводами типа КГ-25 или 35.

Разъемы в усилителе

Разъем +12V – на него подается питание от аккумулятора. Между АКБ и усилителем необходимо установить предохранитель.

REM – управляющий разъем, предназначен для создания соединения с магнитолой. Аппаратура через этот провод будет включаться, и выключаться вместе с магнитолой.

GBD – массовый разъем. Провод должен быть максимально коротким и толстым.

Линейные разъемы – предназначены для подключения колонок и сабвуфера. Сабвуфер можно подключать мостом в два линейных разъема: минус сабвуфера подключается в минус одного разъема, а плюс сабвуфера в плюс второго разъема. Оставшиеся «+» и «-» в разъемах соединяем между собой (необходимо прочитать инструкцию, так как данная операция требуется не для всех устройств).

RCA (тюльпаны) – для подключения головного устройства.

Водительские права нового образца: расшифровка, все категории, получение – описание особенностей вы найдете тут.

Замена масла в автоматической коробке передач: как выбрать. Подробнее здесь.

В чем причины большого расхода топлива? Разбираемся с нами.

Установка усилителя в машину своими руками

А теперь о том, как установить усилитель в машину.

1. Крепим саморезами или болтами усилитель в выбранном месте.
2. Следующим этапом является подключение усилителя к магнитоле. Если устройство четырехканальное, то потребуется два межблочных провода, если двухканальное, то нужен один провод.
3. После этого усилитель подключается к источнику питания. Массу можно найти на корпусе машины.
4. Подключаем управляющий провод.
5. На промежутке АКБ-усилитель рекомендуется установить конденсатор. Он предотвратит разрядку батареи, а также выход из строя аппаратуры.
6. Затем подключаем к аппарату все колонки и сабвуфер. При подключении соблюдайте полярность, а также обеспечьте надежное закрепление проводов, так как от вибраций они отходят и контакт теряется.

Настраиваем усилитель

Традиционно используется несколько настроек.

Чувствительность на усилителе обозначается, как Level, возможно Gain.

LowFrequency (LPF) – фильтр низких частот. Эта регулировка позволяет обрезать максимум низких частот сабвуфера.

HighFrequency (HPF) – обрезает низ высоких частот. Предназначена для регулировки высоко и среднечастотных динамиков.

Crossover или x-over – переключатель между фильтрами высоких и низких частот.

Вариант настройки:

1. Чувствительность закручиваем на минимум.
2. На магнитоле выставляем максимальную громкость или почти максимальную. До того момента пока в звуке не начнут проявляться искажения. Теперь начинаем вращать регулятор чувствительности на усилителе до того момента, пока не будут слышны значительные искажения звука. Отворачиваем на немного более низкий уровень и оставляем.
3. Уменьшаем громкость на магнитоле.

Вот такие не сложные теоретические знания помогут выбрать хороший усилитель и грамотно разместить его в салоне.

о том, как подключить усилитель в машину

Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!
Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!

Правильная установка усилителя своими руками. Советы и рекомендации

Хороший звук, ласкающий слух — всегда приятен и востребован, будь то звук мощного двигателя, или звук дорогой акустической системы. Если с первым все более-менее понятно, то со вторым — не всегда все так просто… Дело в том, что исправный мотор — не редкость, достаточно просто купить хороший автомобиль и регулярно его обслуживать, а вот в вопросе со звуком не все так однозначно…

Нет, можно, конечно же, при покупке автомобиля выбрать дорогую аудиосистему с прекрасным звучанием и вопрос будет снят.

Но что делать, когда вы купили не новый автомобиль, а звучание любимых мелодий уродует какая-нибудь штатная «магнитолка»? В такой ситуации люди покупают магнитолу, занимаются ее установкой, но вот незадача, требуемого звучания так и не удалось достичь.

Дело в том, что рядовому автомобилисту невдомек, что для глубокого и красивого звучания мало иметь штатные колонки или дорогую магнитолу, нужно иметь еще несколько неотъемлемых составляющих хорошего звука. Ими являются — сабвуфер и усилитель, который, выражаясь языком меломанов, и будет раскачивать этот самый сабвуфер.

В этой статье я попытаюсь рассказать о том, как установить усилитель в машину своими руками,для того чтобы вы, дорогие читатели, смогли сделать это самостоятельно в домашних условиях.

Итак, предположим, что усилитель в машину вы уже купили, и перед вами возник вопрос — как же правильно подключить усилитель к магнитоле и колонкам? Итак, поехали.

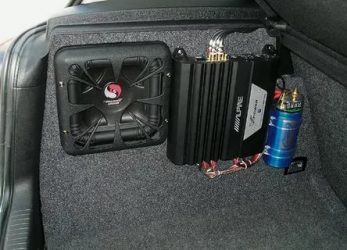

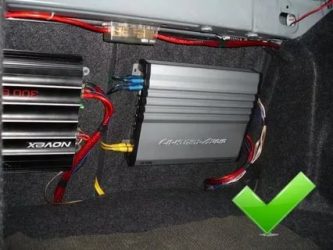

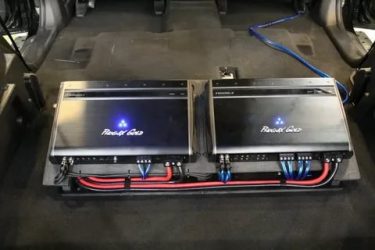

Выбор места под усилитель

Перед тем как установить усилитель нужно хорошенько подумать над тем, где будет располагаться «усилок». Отметим, что от места во многом зависит объем и стоимость работ. Стоимость будет состоять из длины проводов, которые необходимо проложить от АКБ к сабвуферу и колонкам, о цене самих работ мы не говорим,т. к. мы собираемся все делать сами.

Если вы собираетесь установить усилитель в багажном отсеке, вам потребуется прокладывать межблочные провода от магнитолы в багажник, это примерно 5-6 метров. Место установки необходимо знать заранее еще до того, как вы поедете подключать усилитель, покупая усилитель в машину, сразу же купите необходимое количество проводки. Кроме того, вам необходимо подумать о проводах для колонок.

В случае заднего расположения усилителя прибавьте к общей длине проводов длину проводки, идущей от усилителя к передним колонкам, это еще порядка 3-4 метра под каждый динамик. Следует также учесть то факт, что прокладка проводов у каждого автомобиля — своя и разных нюансов может быть большое количество, поэтому берите с запасом, не факт, что у вас получится проложить провода по прямой.

Не забудьте также о проводах от усилителя к задним колонкам, а также сабвуферу.

Некоторые установщики практикуют установку усилителя в передней части автомобиля, располагая устройство, к примеру, под водительским креслом или в районе панели приборов. В таком случае вы сможете немного сэкономить на проводах, кроме прочего, считается, что чем длина провода будет меньше — тем меньшей будет потеря качества, следовательно и звучание будет более высоким.

Провода

В продаже имеются готовые наборы проводов для подключения усилителя. Но они, как правило, имеют сомнительное качество, поэтому от покупки таких наборов лучше отказаться. Тем же, кто не готов платить за экономию качеством звука, советую покупать качественные провода.  Для подключения усилителя в машине рекомендуется использовать медные многожильные провода, бытовая одножильная проводка не годится. Советую поступить следующим образом — для передних и задних колонок купить кабель ПВС сечением 2х2.5, для «пищалок» — 2х1.

5, под сабвуфер подойдет кабель сечением 2х4. Во многом все зависит от мощности аппаратуры, длины провода и т. д., мощности колонок. Существует одно золотое правило — чем длиннее будет провод, тем большей должна быть его толщина. Это же правило применимо и к силовым проводам для подключения усилителя. Если аппаратура простенькая — сойдет и обыкновенный провод, его кстати можно подключить к тому же проводу питания магнитолы, «минус» подключаем к кузову.

Однако такая схема считается неправильной, поэтому так или иначе у вас будут потери, которые скажутся на звучании.

Наилучшим вариантом считается подключение толстых силовых проводов усилителя — к АКБ. В сети существует достаточное количество источников, которые рекомендуют покупать обыкновенные кабеля марки КГ сечением от 25 до 35 (КГ-25 или КГ-35). Касательно питающего провода магнитолы, то им может стать практически любой даже одножильный провод, на звучании это никак не сказывается. Межблочные провода требуют не меньшего внимания, в случае с комплектом для подключения, эти провода уже идут в комплекте. Но если вы хотите качества, рекомендуется покупать межблочные провода известных производителей, например, таких как DAXX.

Установка усилителя в машину: подключение

1. Первым делом располагаем усилитель в том месте, где он будет находится.
2. Подключаем межблочные провода от усилителя к магнитоле, если усилок четырехканальный вам понадобится две пары межблочных проводов, в случае с двухканальным – одна пара.
3. После необходимо подключить силовые провода к усилителю («+» и «-«). Как я уже говорил — наилучшим вариантом будет подключить «+» и «-» к клеммам аккумулятора.

   Чтобы упростить задачу «-» можно кинуть на корпус машины.

4. Подключение управляющего провода от магнитолы к усилителю не потребует особых усилий, все предельно просто.
5. Для подключения проводов к АКБ в продаже имеются специальные акустические клеммы, но можно обойтись и без них.

   При подключении рекомендуется устанавливать конденсатор на отрезке между аккумулятором и усилителем, если этого не сделать усилитель может посадить аккумуляторную батарею, а в некоторых случаях АКБ способен вывести из строя саму аппаратуру.

6. Дальше подключаем акустические провода от усилителя к колонкам и сабвуферу. Здесь не так важно соблюдение полярности, как важно обеспечить прочный контакт.

   От вибрации провода могут отсоединяться или терять контакт.

Если вы все сделали правильно и все подключено — у вас все должно работать. Включаем, проверяем, радуемся!

Для наглядности прикладываю видео, как подключить усилитель и сабвуфер, которое вам обязательно пригодится и упростит процесс установки.

Источник: АвтоПульсар.

Где и как установить усилитель в автомобиле?

Перед тем как принять решение куда установить усилитель, необходимо определиться какие факторы нужно учесть.

Факторы влияющие на размещение усилителя

1. Усилитель должен располагаться так, что бы не мешать водителю и пассажирам, не портить интерьер и не занимать функциональное пространство. 2. усилитель должен быть очень надежно прикручен — лучше всего к кузову автомобиля, а не к движущемся деталям. 3. Важно что бы усилитель не перегревался, а значит к нему должен легко поступать воздух и он не должен быть скрыт в замкнутом пространстве. 4. К усилителю достаточно просто должны прокладываться провода. При организации проводки нужно учесть: — длину проводов к источнику звука, источнику питания, динамикам — расположение проводки.

Очень важно, что бы сигнальные провода были как можно дальше от силовых проводов. В большинстве случаев, при заведенном автомобиле, вы услышите фоновый шум в динамиках если проложите все провода жгутом в одном месте. Так же на фоновый шум может влияет качество усилителя и магнитолы, но всегда учитывайте, что наводки от щеток генератора или катушки зажигания могут быть настолько сильными, что через силовые провода наводки победят любое экранирование магнитолы, межблочных кабелей и усилителя вместе взятых.

Для начала давайте определимся где именно в автомобиле можно установить усилитель.

Варианты установки усилителя в автомобиле

1. Установить усилитель под одним из передних сидений. Так часто устанавливают штатные авто усилители или чейнджеры в заводские автомобили. У такого расположения есть как плюсы так и минусы. Из плюсов можно подчеркнуть: — близкое расположение аккумулятора (источника энергии) — близкое расположение к головному устройству, автомагнитоле (источнику звука) — хотелось бы заметить, что при таком расположении мы не украдем никакого полезного салона автомобиля Из минусов можно заметить: — перегрев усилителя.

К сожалению под сидением нет свободного доступа воздуха и плюс ко всему усилитель будет находится в замкнутом пространстве. Если усилитель достаточно мощный, он может часто перегреваться и при таком расположении может даже стать причиной пожара — слишком мало свободного места. Под сидением вряд ли поместится мощный усилитель для сабвуфера или шести канальный мощный усилитель. Так же маленькое пространство может все так же стать причиной перегрева.

— плохое расположение для питания сабвуфера или задних динамиков, так как усилитель будет расположен очень далеко от динамиков которые нужно раскачать.

Установка усилителя под передним пассажирским сидением автомобиля

Установка усилителя под пассажирским сидением автомобиля

2.Установить усилитель под задним сидением автомобиля. Не самое лучшее решение, но иногда под сидением есть достаточно большое пространство, и в таких местах часто размещают штатные усилители или определенные блоки управления автомобиля. Минусы — слишком маленькое пространства. Сюда вместится только маленький усилитель, малой мощности, который вместится и не перегреется под сидением. — далеко до источника тока, а так же до головного устройства. Плюсы — очень выгодное расположение. Вы не украдете ни милиметра полезного пространства автомобиля, такая установка усилителя никак не повлияет на интерьер автомобиля.

Пустое пространство под задними сидениями авто — хорошее место для установки усилителя

3. Закрепить усилитель под задней полкой багажника, под задним стеклом (только в автомобилях типа седан) Из плюсов нужно отметить: — большая площадь для установки, можно установить любой большой усилитель (или даже несколько с конденсатором). — свободный доступ воздуха, вокруг очень много пустого пространства (способствует хорошему охлаждению и простому доступу к усилителю и проводке) — не нарушает интерьер, не крадет внутреннее пространство багажника. По сути это установка заподлицо, то есть по сути у вас просто немного утолщается задняя полка Минусы — если полка достаточно тонкая, усилитель будет плохо закреплен. Это может стать причиной разного рода дребезжаний и вибраций. В последствии удары по корпусу усилителя могут привести к расколу на печатной плате, из-за чего могут отсоединятся определенные полупроводники — усилитель перестанет работать. Так же могут разбалтываться разъемы, а значит могут появиться фоновые шумы и даже замыкания. — неудобное место для подключения проводки, особенно если усилитель будет питать не сабвуфер а к примеру четырехканальную акустику внутри салона авто.

Крепление усилителя на сделанной собственными руками полочке под задним стеклом автомобиля типа седан

Установка усилителя JBL под полкой заднего стекла автомобиля типа седан

Крепление усилителя между овалами под задней полкой авто типа седан

4. Прикрутить или вмонтировать усилитель на левой или правой стенке багажника Довольно хороший способ во всех смыслах. Плюсы: — удобное место установки. Вы свободно можете заниматься креплением усилителя, подключением проводки, а так же креплением элементов оформления багажника даже не погружаясь в багажник. — установка заподлицо. Не занимается внутреннее пространство багажника. Возможно довольно эстетичная установка с соблюдением всех нюансов оформления интерьера — удобное подключение проводки. Вы можете развести сигнальные и силовые провода по разным стенкам автомобиля и в багажнике соединить их вместе на усилителе — есть возможность установить несколько усилителей, на правой и левой стенке.  Так же можно установить конденсатор и без проблем развестись по питанию — можно установить усилители практически любых размеров, довольно много пространства — свободный доступ воздуха, хорошее охлаждение Минусы — очень далеко от источника тока, далеко до внутренней акустики авто, так же как далеко до головного устройства

Установка усилителя на боковой стенке внутреннего пространства багажника

5. Закрепить усилитель на  крышке багажника Не очень хороший способ во всех смыслах, но очень зрелищный, броский и уникальный Плюсы — свободный доступ к усилителям. Легко устанавливать — свободный доступ воздуха, хорошее охлаждение — усилители практически не крадут внутреннее пространство багажника и не мешают при загрузке багажа — очень зрелищная и красивая установка Минусы — не надежная установка. Прикручивая усилители к тонким панелям крышки багажника, возможно разбалтывание и дребезжание. Так же из за того что крышка багажника подвижная часть автомобиля, возможна поломка петель крышки багажника или их деформация, за счет чего багажник не будет ровно закрываться — возможно попадание влаги, в том числе из-за прокладок крышки багажника — сложная установка проводки на опорах и петлях багажника. Провода могут переламываться в местах изгиба (особенно силовые толстые проводы), а так же могут трескаться к примеру из-за перепада температур. При больших зазорах, провода могут болтаться, вибрировать и дребезжать по элементам кузова — не надежная установка — возможность замыкания в местах изгиба и излома проводки. — довольно далеко от источника тока, источника звука и нагрузки

Установка усилителей звука на задней стороне крышки багажника машины типа седан

6. Закрепить усилитель и конденсатор  на спинке задних сидений Одно из лучших расположений. Плюсы — хороший доступ воздуха, хорошее охлаждение — простота установки. При складывании сидений получаем полный доступ к усилителям и проводке — Возможно развести силовую и сигнальную проводку по разным сторонам кузова — довольно близко к нагрузке в виде сабвуфера в багажнике, а так же к задним динамикам в том числе в задней полке. — много места для установки, можно установить даже два или три усилителя. Возможность надежно развести силовые провода от установленного конденсатора ко всем элементам аудио системы. — есть возможность установить усилители заподлицо в специальной деревянной панели, что бы не нарушать общий дизайн интерьера. — усилители не занимают полезное пространство внутри салона авто, не крадут место в багажнике. — надежное крепление к металлическим панелям сидений Минусы — далеко от источника звука и источника тока — возможны перегибы проводки при частом складывании и раскладывании сидений.

Установка усилителя Power Acoustik и активного фильтра на спинка задних сидений автомобиля

Установка и соединение усилителя и конденсатора Power Acoustik на стенке задних сидений автомобиля

7. Прикрутить усилитель к одной из стенок сабвуфера. Вариант наиболее приемлем для усилителя  подключаемого непосредственно к сабвуферу. Плюсы — усилитель не занимает полезное пространство, по сути становится элементов сабвуфера — очень близко к нагрузке, оптимальное расположение при питании сабвефера — возможен простой демонтаж вместе с сабвуфером при необходимости — хороший доступ воздуха, хорошее охлаждение. Минусы — большие вибрации от корпуса, которые могут привести к разрушению элементов внутри усилителя, а так же к разбалтыванию разъемов.

Усилитель Vibe закреплен на одной из стенок корпуса сабвуфера

Помните что вы всегда можете просто кинуть усилитель в багажник, но с таким подходом он скорее всего разобьется или оторвет проводку (оголенные провода могут привести к короткому замыканию и даже пожару). Можно еще закинуть усилитель в сетки для крепления  груза в багажнике, расположенные на боковых стенках или на спинках сидений.

В принципе выбор за вами. Желаем удачи во всех ваших начинаниях, не забывайте лишь одно — нет ничего более постоянного чем временное, поэтому лучше сразу подойти к работе со всей ответственностью и скрупулезностью.

Как установить усилитель в автомобиль

Для многих водителей одной из важнейшей опции системы комфорта автомобиля является громкий и качественный звук. Нередко новички-автомобилисты, покупая новую магнитолу, разочаровываются в ее мощности, хотя на упаковке нарисованы разрывающиеся динамики. Некоторые пытаются решить проблему, приобретая более мощные динамики, но громкость становится еще меньше.

На самом деле причина заключается в том, что выходной мощности головного устройства не хватает, чтобы заставить динамики в машине звучать громче. Для решения проблемы в аудиосистему подключают усилитель. Разберемся, как он работает, какие они бывают, а также как его правильно подключить.

Зачем необходим усилитель

Название устройства говорит само за себя. Однако оно не только делает звук в колонках громче. Он позволяет передать сигнал более качественно, благодаря чему при воспроизведении через это устройство можно услышать разницу в тонких настройках эквалайзера.

Для любителей басистой музыки к прибору можно подсоединить сабвуфер. А если к аудиосистеме подключить еще и кроссовер, то можно насладиться звучанием во всех частотах и не сжечь при этом динамики разной мощности. Дополнительный конденсатор в схеме аудиосистемы не позволит «проседать» басам при пиковой нагрузке на отдельном канале.

Все эти узлы важны для передачи качественного звука. Но они не будут работать должным образом, если не подать на них более сильный сигнал. Как раз эту функцию выполняет автоусилитель.

Как работает усилитель

Все автомобильные усилители состоят из трех узлов.

1. Входной. На него подается аудио сигнал с магнитофона. Каждый усилитель ограничен не только выходной мощностью, но и силой входного сигнала. Если он будет выше чувствительности входного узла, то в колонках музыка будет искажаться. Поэтому, подбирая прибор, важно проверить соответствие сигналов на выходе из магнитолы и на входе в усилок – находятся ли они в одном диапазоне.
2. Блок питания. Этот узел оснащается трансформатором, чтобы увеличить напряжение, поступающее от аккумулятора. Так как аудио сигнал переменный, то и напряжение в системе питания динамиков тоже должно быть положительным и отрицательным. Чем большей будет разница этих показателей, тем выше будет мощность усилителя. Вот пример. Если блок питания выдает 50В (+25В и -25В), то при использовании колонок с сопротивлением в 4Ом, максимальная мощность усилителя составит 625 Вт (квадрат напряжения 2500В разделить на сопротивление 4Ом). Значит, чем большей будет разница напряжения блока питания, тем мощнее усилок.
3. Выходной. В этом узле образуется измененный аудио сигнал и подается на динамики. Он оснащен мощными транзисторами, которые включаются и выключаются в зависимости от сигнала, поступающего от магнитолы.

Итак, данный прибор работает по следующему принципу. С головного устройства аудиосистемы поступает сигнал с маленькой амплитудой. Блок питания увеличивает ее до необходимого параметра, а на выходном каскаде создается усиленная копия этого сигнала.

Подробней о принципе работы автоусилителя рассказано в следующем видео:

Обзор автомобильных усилителей

Виды усилителей

Все модификации усиливающих устройств делятся на два типа:

1. аналоговые – получают сигнал в виде переменного тока и напряжения, изменяющегося в зависимости от звуковой частоты, затем усиливают его перед выходом на колонки;
2. цифровые – работают исключительно с сигналами в цифровом формате (единички и нолики, или импульсов в формате «есть/нет»), увеличивают их амплитуду, а затем преобразуют их в аналоговую форму.

Устройства первого типа передают звук в неизмененном виде. По чистоте звучания лучшим по сравнению с аналоговым может быть только живое исполнение. Однако сама запись при этом должна быть идеальной.

Второй тип устройств немного искажает первоначальную запись, очищая ее от незначительных шумов.

Разницу работы этих двух типов усилителей можно почувствовать, если подсоединить их к проигрывателю виниловых пластинок. Меломан остановит свой выбор на первом типе усилителей, потому что звук в колонках в этом случае будет более естественным (с характерным, еле уловимым, скрипом иглы). Однако при воспроизведении музыки с цифровых носителей (диск, флэшка, карта памяти), оба типа усилителей работают на равных.

Разницу такого звучания можно услышать в следующем видео эксперименте (слушать в наушниках):

Цифровой звук против Аналогового — Пушной Эээээксперимент!

Различают также автоусилители по количеству каналов:

• одноканальные – используются для подключения сабвуфера с максимальным сопротивлением до 2 Ом, часто имеют регулировку низких частот;
• двухканальные – могут использоваться для подсоединения двух колонок или одного сабвуфера с сопротивлением больше 2 Ом;
• четырехканальные – пришли на смену трехканальным из-за их непрактичности, этот вид усилителей самый распространенный, потому что к ним можно подключить либо четыре колонки, либо два динамика и один сабвуфер;
• пятиканальные – к ним подключается четыре колонки и один низкочастотный динамик;
• шестиканальные – используются только в том случае, если сабвуфер имеет большее сопротивление, чем максимально допустимое значение у предыдущей модификации.

Как установить

Перед установкой устройства важно ознакомиться с некоторыми нюансами, от которых зависит безопасность автомобиля и эффективность аудиосистемы.

Выбор места установки

На выбор места монтажа прибора зависит несколько факторов.

• Во время работы усилитель сильно нагревается, поэтому важно выбрать такое место, где происходит наилучшая циркуляция воздуха. Его нельзя монтировать на бок, вверх ногами или под обшивку. Так устройство перегреется и в лучшем случае перестанет работать. Наихудший сценарий – возгорание.
• Чем дальше от магнитолы он будет установлен, тем большим будет сопротивление. Из-за этого динамики будут звучать немного тише.
• Проводку нужно прокладывать под обшивку салона, поэтому важно сделать правильные замеры с учетом поворотов.
• Не следует монтировать его на корпус сабвуфера, так как он не переносит больших вибраций.

Где лучше всего установить этот элемент аудиосистемы? Вот четыре распространеннее локации.

1. В передней части салона. Это зависит от модели автомобиля. Если есть свободное пространство под торпедой и это не будет мешать пассажиру. Это место считается оптимальным, так как достигается максимальная чистота звука (небольшая длина сигнального кабеля).
2. Под передним пассажирским креслом. Там хорошая циркуляция воздуха (прохладный воздух всегда стелется по низу) и свободный доступ к устройству. В случае большого пространства под сиденьем есть вероятность, что пассажиры на заднем диване будут толкать устройство ногами.
3. Задняя полка. Неплохой вариант для кузовов седан и купе, потому что в отличие от хэтчбеков она неподвижна.
4. В багажнике. Особенно практичным это будет в случае подключения двух усилителей (один – в салоне, а другой – в багажнике).

Провода для подключения

Некоторые автомобилисты ошибочно полагают, что для аудиосистемы достаточно обычных тонких проводов, которые идут в комплекте с колонками. Однако для питания усилителя потребуется особенный кабель.

Например, водитель купил устройство с мощностью в 200 Вт. К этому показателю необходимо прибавить 30 процентов (потери при низком КПД). В результате потребляемая мощность усилка составит 260 Вт. Сечение силового провода рассчитывается по следующей формуле: мощность делится на напряжение (260/12). В этом случае кабель должен выдерживать силу тока в 21,6А.

Автоэлектрики советуют приобретать провода с небольшим запасом сечения, чтобы их изоляция не оплавилась из-за нагрева. После таких расчетов многие удивляются, насколько толстой окажется проводка для усилителя.

Предохранитель

Предохранитель должен присутствовать в любой электрической схеме, особенно если по ней подается ток с большим амперажем. Это плавкий элемент, который разрывает цепь при повышенном нагреве. Он защитит салон автомобиля от возгорания из-за образовавшегося короткого замыкания.

Предохранитель для таких систем часто выглядит в виде стеклянного бочонка, внутри которого помещен плавкий металлический сердечник. У таких модификаций есть существенный недостаток. Контакты на них окисляются, из-за чего питание устройства пропадает.

Более дорогие варианты предохранителей оснащены болтовыми зажимами, фиксирующими плавкую пластину. Контакт в таком соединении не пропадает от постоянных вибраций в процессе работы мотора.

Этот защитный элемент нужно установить максимально близко к аккумулятору – в пределах 30 сантиметров. Нельзя использовать модификации, намного превышающие пропускную способность провода. Например, если кабель способен выдержать напряжение в 30А, предохранитель в этом случае не должен превышать значение в 50А.

Межблочный кабель

Это не то же самое, что силовой кабель. Межблочный провод соединяет аудио выходы магнитолы и усилка. Основная задача этого элемента заключается в том, чтобы без потерь качества передать звуковой сигнал с магнитофона на входной узел усилителя.

Такой кабель всегда должен иметь прочную изоляцию с полным экранированием и толстую центральную жилу. Его следует приобрести отдельно, так как зачастую в комплекте с устройством идет бюджетный вариант.

Как подключить своими руками

Для подключения усилителя не нужно обладать глубокими электротехническими познаниями. Достаточно следовать инструкции, которая идет с прибором. Независимо от модификации устройства подключение производится по следующей схеме.

1. Вначале корпус усилителя закрепляется в выбранном месте автомобиля (там, где он не будет перегреваться).

2. Для предотвращения случайного порыва магистрали проводку следует укладывать под обшивку салона. Как это сделать – определяет сам владелец авто. Однако при укладке межблочного кабеля важно помнить: расположение в непосредственной близости с силовой проводкой машины приведет к искажению звукового сигнала из-за электромагнитного излучения.

первый вариант укладки силового кабеля

3. Питающий кабель можно проложить вдоль основной проводки автомобиля. При этом важно закрепить его так, чтобы он не попадал под движущиеся элементы машины – руль, педали или полозья (такое часто бывает, если работу выполняет не специалист). В местах, где кабель проходит через стенку кузова, необходимо использовать пластиковые втулки. Это предотвратит перетирание провода. Для большей безопасности магистраль нужно прокладывать с использованием тюбинга (гофрированной трубки, изготавливаемой из невоспламеняющегося материала).

4. Минусовый провод (черного цвета) необходимо закрепить на кузове авто. При этом нельзя использовать саморезы и скрутки – только болты с гайками, а место контакта должно быть зачищено. Клемма на усилителе с маркировкой GND – заземление, или минус. Клемма Remote –место подсоединения провода управления от магнитолы (можно запитать от разъема антены). По нему подается сигнал на активацию при включении магнитофона. Чаще в комплекте для этой цели есть синий провод или с белой полосой.

второй вариант укладки силового кабеля

5. Сигнальный кабель подключается к разъемам Line-out (магнитола) и Line-in (усилитель). Во многих моделях этих гнезд может быть несколько: фронтальные (Front), тыловые (Rear), сабвуфер (Sub).

6. Колонки соединятся в соответствии с их инструкцией по эксплуатации.

7. Если магнитола двухканальная, а усиливающее устройство – четырехканальное? В этом случае следует воспользоваться межблочным проводом с разветвителем. На нем с одной стороны два «тюльпана», а с другой – четыре.

Подробно о том, как подключить усилок, смотрите в видео:

Как подключить автомобильный усилитель

Подключение усилителя к магнитоле без тюльпанов

Бюджетные модели автомагнитол имеют обычные разъемы с зажимами. В таком случае для подключения линейного кабеля потребуется приобрести специальный адаптер. С одной стороны у него обычные провода, а с другой – «мамы тюльпанов».

Чтобы жилы провода между адаптером и магнитолой не сломались из-за постоянного раскачивания устройства, его можно обернуть поролоном (не будет торохтеть во время езды) и зафиксировать его на корпусе головного устройства.

Как подключить два и более усилителя

При подключении второго усиливающего устройства необходимо учесть дополнительные факторы.

• Наличие мощного конденсатора (не менее 1Ф) обязательно. Устанавливается при помощи параллельного соединения с АКБ.
• Подключение сигнального кабеля зависит от модификаций самих усилителей. В инструкции об этом будет указываться. Часто для этого используется кроссовер (микроконтроллер распределения частот).

О том, зачем нужен кроссовер и как его настроить, рассказывается в следующем обзоре:

Автозвук. Секреты Настроек №1. Кроссовер.

Выбирая автоусилитель, необходимо учесть, что дополнительное оборудование требует энергозатрат, поэтому важно позаботиться о надежности аккумулятора – чтобы в самый неподходящий момент он попросту не разрядился. О том, как проверить ресурс АКБ, можно узнать из отдельной статьи.

Как установить сабвуфер в машину — пример схем подключения с усилителем и без

Автомобиль для автолюбителя — это как второй дом, где все должно соответствовать вкусам и предпочтениям хозяина. Слабая звуковая система, установленная производителем, как правило плохо воспроизводит «басы». Чтобы «протюнинговать» звуковую систему в авто меломаны устанавливают сабвуфер.

Автомобильный сабвуфер: виды и конструктивные особенности

Сабвуфер (СБВ) — это акустическая система, которая преобразует звуковые волны низкой частоты.

Для прослушивания большинства музыкальных треков необходимости в нем нет. Саб нужен для качественного звучания низких частот (басов).

Сабвуферы бывают двух видов:

• Активные — в них уже есть встроенный усилитель мощности;
• Пассивные — усилитель отсутствует и требует дополнительного подключения, чтобы звук на выходе был чистым без искажений и помех.

Пассивный саб по внешнему виду может выглядеть как обычная колонка-динамик больших размеров или короб, в который помещен динамик.

Конструктивно активный саб состоит из следующих элементов:

• корпус — деревянный или пластиковый;
• динамик низких частот;
• регулятор сигнала;
• усилитель;
• регулятор частоты сигнала.

: Как телефон подключить к магнитоле в машине всеми способами

Для качественного звука активный саб необходимо правильно подключить к магнитоле.

Типы сабвуферов по конструкции:

• Рупорный — тип имеет свернутый рупор-динамик, используется на концертах;
• Закрытый — представляет собой динамик, установленный внутри и плотно прилегающий к стенкам закрытого ящика;
• Фазоинвентор — тип с использованием вентиляционной трубы, из которой под силой звуковых волн выходит воздух вместе с низкочастотным звуком;
• Четвертьволновой резонатор — акустика с тоннельным оформлением, тоннель-труба, заданной длины и размером поперечного сечения, через который выходит звук;
• Бендпасс — ящик с фазоинвентором, разделенный посередине стенкой на две камеры, разные в объеме, динамик помещен в перегородке между ними.

Подключение саба к магнитоле через усилитель

Чтобы подключить СБВ к автомагнитоле понадобится набор инструментов и материалов:

• нож;
• набор отверток и ключей;
• пассатижи и кусачки;
• изолента;
• предохранители;
• конденсатор;
• крепежи-расходники (гайки/болты);
• кольца-уплотнители;
• проводка («тюльпаны», акустический кабель, питание).

Важно: перед подключением обязательно необходимо отсоединить от аккумуляторной батареи клеммы во избежание коротких замыканий.

Процесс подключения

Выбирается место в автомобиле для монтажа устройства. В зависимости от модели и размера это будет багажник или полость под задним сидением авто.

Теперь необходимо проложить силовой кабель от АКБ из-под капота к месту, где будет установлен усилитель и саб в багажном отсеке. Соединительные провода от магнитолы к усилителю прокладываются тем же путем.

Далее подключаем «черный» и «красный» провод в «-» и «+» контакты усилителя соответственно.

Когда усилитель запитан, его подключают к автомагнитоле, для этих целей подойдут обычные RCA провода — «тюльпаны» и провод питания (обычно «синий»).

Теперь аккуратно нужно снять магнитолу при помощи отвертки и ножа.

Затем к магнитоле подключаются «тюльпаны» по цветам проводов-соединителей. Чтобы саб включался одновременно с автомагнитолой можно сразу подключить «+» — провод питания.

Соединительные RCA-провода подключаются к портам усилителя согласно полярностей. Также подсоединяется силовой кабель питания.

В полученную схему соединения вставляется дополнительный предохранитель для защиты от скачков напряжения и коротких замыканий. Лучше если он будет установлен рядом с АКБ, чтобы его легко было поменять.

Далее провода подключаются к магнитоле в линейные выходные разъемы (ЛВ), а противоположный их конец в разъем LINE-IN усилителя.

Рекомендация: Чтобы избежать скачков напряжения в электросети авто, специалисты советуют дополнительно установить конденсатор на цепь. Этого делать не обязательно если мощность саба ниже 350 Вт.

Совет: чтобы звук был качественным и воспроизводился без помех в соединениях рекомендуется использовать акустические провода с толщиной сечения от 4 мм.

Примеры схем для соединения активного и пассивного сабвуферов

Обратите внимание, что не во всех автомагнитолах есть ЛВ. Как правило, в заводских моделях этот разъем отсутствует.

В таких случаях рекомендуется для подключения пассивного саба дополнительно приобрести специальный переходной адаптер, который подключается к магнитоле, не имеющей ЛВ. В свою очередь сабуфер будет подключен к этому адаптеру. Как это правильно сделать показано в схеме ниже.

Схема подключения актив. саба к автомагнитоле без ЛВ канала через адаптер.

Схема подключения пассив. СБВ через усилитель.

Как подключить сабвуфер без усилителя

Пошаговая инструкция:

1. На задней панели автомагнитолы есть два входа, через которые при помощи линейного кабеля соединяется саб и магнитола.
2. После подключается питание: силовой кабель прокладывается под обшивкой салона и подсоединяется на «+» — клемму АКБ одним краем, а второй подключается к сабу.
3. Минусовой контакт к АКБ «-» клемме и заземляется на корпусе болтовым креплением. Для этих целей край провода заранее должен быть зачищен. Зачистка производится ножом и кусачками.
4. Так как питание на АКБ равно 12В, то подключение допустимо только через предохранитель, который устанавливается на силовом кабеле возле аккумулятора.
5. Далее прокладываются соединительные RCA-провода от сабуфера через салон и подключаются через разъемы LOW-Input, предварительно зачистив края. Если разъемы в магнитоле нет RCA-разъемов, то можно соединить через HI-Input-разъем.

Важно! Подключая устройство, не спутайте активный с пассивным, помните, что в активном уже есть встроенный усилитель, а в пассивном — он отсутствует, поэтому схемы соединений в обоих случаях разные.

Проблемы, с которыми можно столкнуться при подключении

При подключении устройства могут возникнуть следующие трудности:

• В заводской автомагнитоле обычно нет специального аудиоразъема под усилитель — решается путем покупки специального адаптера-переходника;
• Настройка и соотношение низких и высоких частот с главной акустикой авто.

Обратите внимание: для правильного подключения саба к автомагнитоле необходимо обладать базовыми знаниями в электротехнике. В ином случае лучше обратиться в автосервис за помощью специалистов.
