Сам себе автоэлектрик: провода для прикуривания своими руками

Провода необходимые для прикуривания можно купить готовые, но часто их качество оставляет желать лучшего. Поэтому многие автомобилисты изготавливают их своими руками. Как сделать провода для прикуривания автомобиля своими руками, рассказывается в этой статье.

Зимой возможна ситуация, когда не заводится машина из-за разрядившейся аккумуляторной батареи. Завести в этом случае двигатель можно, прикурив от аккумулятора другого автомобиля. Но может случиться так, что даже если нашелся водитель согласившейся дать прикурить от своего аккумулятора, может не оказаться в наличии проводов для прикуривания. Поэтому любой водитель, особенно в зимнее время, должен их иметь в своем багажнике.

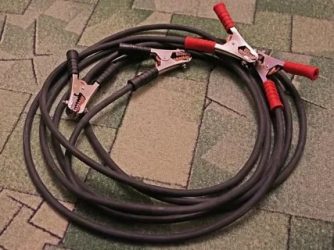

Провода для прикуривания авто

От покупки готовых прикуривателей автолюбителей удерживает их низкое качество, которые порой приходят в негодность после первого использования. Поэтому следует знать, как выбрать качественные провода для прикуривания.

При покупке нужно руководствоваться такими критериями:

• в первую очередь следует уяснить, что качественные изделия не могут стоить дешево: хороший материал стоит дорого, а зажимы имеют сложную конструкцию;
• высокая цена не гарантирует качество, но если вы решились на дорогую покупку, то следует с особой придирчивостью осматривать товар, чтобы убедиться в его высоком качестве;
• можно проходить мимо изделий, у которых некачественная или неразборчивая надпись;
• если в перечне технических параметров какого-то не хватает, то нужно уточнять у продавца: иногда все параметры указываются только в сертификате изделия.

Эти правила известны всем, но многие ими пренебрегают из-за нехватки времени и стеснения, хотя это поможет избежать проблем в будущем (Avtozvuk.ua — База Автозвука).

Готовые прикуриватели нужно покупать с техническими параметрами несколько завышенными, чтобы они гарантировано подошли.

Провода для прикуривания должны отвечать следующим требованиям:

1. Длина проводов не должна быть меньше 1,5 метра, так как борта машин будут соприкасаться, что недопустимо. При очень длинном проводе возможны большие потери напряжения, пока ток будет идти от донора к реципиенту. Допускается длина в пределах от 2 до 4 метров.
2. Диаметр проводов не должен быть меньше 6 мм. Следует искать кабель, сечение которого должно составлять 9-12 мм. Хотя он стоит дороже, но не стоит на этом экономить. Сечение влияет на силу передаваемого тока: чем оно толще, тем более сильный ток может проходить по проводам.
3. Идеальным материалом для зажимов (крокодилов) является медь. Поэтому не стоит покупать крокодилы из более дешевых материалов. Определить, что провода изготовлены из меди можно по их весу — они должны быть тяжелыми.
4. Пусковой ток должен быть равным 200 А.

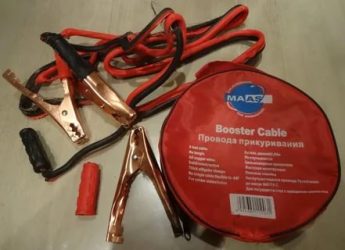

   Внешний вид качественных прикуривателей

5. Во время прикуривания неизбежны потери напряжения, но они не должны превышать 2,3 В, если шнур длиной 1,5 метра. На выходе напряжение не должно быть ниже 9 В.
6. Особое внимание следует уделять соединениям – это самые уязвимые места в электросхемах. В нашем случае – это стыки проводов и крокодилов. Выбирать нужно прикуриватель, у которого прикуривающий кабель припаян к зажиму.
7. Крокодилы должны иметь большие площадки, чтобы обеспечить лучший контакт. Обратить внимание нужно на силу зажима. Если захват будет слабым, он не удержит крокодилы при прикуривании. Если зажимы соскочат, может произойти короткое замыкание, которое может привести к неприятным последствиям.
8. Важно также обратить внимание на качество изоляции. Прикуриватель приходится использовать чаще всего зимой при морозе. Некачественная обмотка лопается, пропускает ток и повреждает кабель. Лучшим вариантом является силиконовая резина.

Изоляция из силиконовой резины

Если вы нашли прикуриватели, отвечающие этим требованиям, но производитель неизвестный, можно смело их покупать, так как они точно не подведут.

Самостоятельное изготовление проводов для прикуривания

Найти качественные провода для прикуривания довольно сложно, порой проще и быстрее их смастерить своими руками. Для этого не понадобится специальных знаний, и сделать их может любой автолюбитель.

Для изготовления средства для прикуривания необходимо закупить необходимые материалы. Провод длиной 6 метров сечением не менее 9 мм, его потом можно будет разрезать на два по три метра. Сечение более 10 мм сможет выдержать высокие нагрузки.

Важно, чтобы у проводов была надежная изоляция. Это должна быть силиконовая или морозостойкая резина, маркируемая как ХЛ. Иначе, в морозы изоляция будет ломаться, не будет качественно пропускать ток, и защищать провода.

Важным шагом является изготовление крокодилов для клемм АКБ. Лучше приобретать сварочные зажимы для заземления. У них крепкий корпус, который не деформируется со временем. Благодаря мощной пружине, которая установлена на крокодилах, падение напряжение в месте контакта будет меньше. Правда, зажимы нужно доработать, так как они имеют небольшую площадь контакта, если учесть форму клемм аккумуляторной батареи

Подключение к клеммам АКБ

Аккумуляторная клемма закругленная и вытянутая, на крокодиле она должна соответствовать формой. Иначе зажим будет касаться клемм небольшой площадью и пользы от толстого провода не будет, так как будет потеря напряжения.Припаиваемые провода нужно расплющить, тем самым, увеличив площадь контактов и уменьшив потерю тока.

Можно купить обычные зажимы, улучшив их установкой медных пластин. Толщина пластин должна быть 1,5 — 2 мм. Выгнуть их можно с помощью плоскогубцев. После придания необходимой формы, пластины можно закрепить на крокодилах. В качестве крепежного материала оптимальным вариантом будут клепки или стальные винты. Чтобы повысить эффективность зажимов, прижимные части желательно соединить с помощью специального провода «АМГ».

На последнем этапе нужно припаять крокодилы к проводам. Перед тем как припаивать детали, необходимо припаиваемую часть зажима и провода пролудить (нанести олово). Далее мощным паяльником следует осуществить соединение. Качественное припаивание обеспечит тугоплавкий припой и нейтральный флюс.

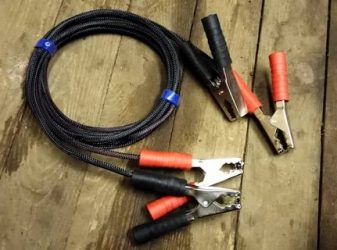

Готовые самодельные крокодилы

Следуя данным рекомендациям, можно обеспечить свой автомобиль надежными и долговечными проводами для прикуривания, изготовленными своими руками.

 Загрузка …

«Самодельные провода для прикуривания»

В этом видео демонстрируется, как изготовить провода для прикуривания своими руками (автор — Евгений Семенов).

Как сделать пусковые провода своими руками?

Столкнувшись с полной разрядкой аккумуляторной батареи где-нибудь в пути, автолюбитель попадает в затруднительное положение. Приходится заводить двигатель «с толкача» либо искать машину – донора, чтобы прикурить, подключив стартер авто к стороннему источнику питания. Важный момент: в багажнике необходимо иметь специальные толстые кабели, оснащенные зажимами. Приобретать их необязательно – сделайте надежные провода для прикуривания своими руками, пользуясь приведенной ниже инструкцией.

Почему не купить кабели в магазине?

Основная причина такова: на данный момент рынок насыщен недорогими изделиями сомнительного качества, сделанными, как правило, в Китае. Отыскать действительно надежные провода становится проблематично – в автомобильных магазинах продаются кабели, непригодные для прикуривания по следующим причинам:

• сечение медных жил не соответствует заявленной пропускной способности по току;
• изоляция делается чересчур толстой с целью имитации проводника большого сечения;
• концевые зажимы (так называемые крокодилы) изготовлены из жести, покрытой сверху тонким слоем меди;
• изолирующий слой зачастую делается из поливинилхлорида (ПВХ), трескающегося на морозе;
• крепления в местах контакта медных жил с «крокодилом» не отличаются надежностью.

Результат указанных проблем – большие потери напряжения, в отдельных случаях достигающие 1 вольта на метр длины кабеля. Это серьезное препятствие для запуска холодного двигателя на автомобиле с полностью севшим аккумулятором. Трещины изоляции могут привести к замыканию на кузов транспортного средства и выходом из строя батареи – донора. Вот почему несведущему в электрике автолюбителю выбрать провода для прикуриваниядовольно сложно, проще собрать изделие самостоятельно.

Требования к качественным проводникам

Основная задача кабельного «прикуривателя» – обеспечить безопасную для аккумулятора автомобиля – донора передачу тока на стартер другой машины с минимальными потерями. К проводам выдвигается ряд требований:

• потери напряжения – не более 1 В на всю длину прикуривающего устройства;
• тип кабеля – медный многожильный (состоит из большого числа тонких проволок, скрученных в единый проводник);
• минимальное время работы – 30 секунд, именно столько необходимо для запуска исправного мотора;
• токонесущие жилы должны быть рассчитаны на ток не менее 500 ампер;
• минимальная длинапроводников – 2,5 м, максимальная – 4,5 м.

Примечание. Величина тока 500 А указана для стартеров машин с рабочим объемом силового агрегата до 3 литров. На мощные внедорожники, малые грузовики и другой коммерческий транспорт подбирается сечение провода, выдерживающее не менее 850 А.

Большую роль играет тип кабельной изоляции. На «прикуривателе», эксплуатируемом в средней полосе с минимальной зимней температурой до минус 40 °С, допускается применение изолирующего слоя из резины (пример – гибкий сварочный кабель, рассчитанный на большие токи). Для северных регионов необходим другой тип изоляции, изготовленной из морозостойкого силикона, способного выдержать температуру минус 60 °С.

Советы по выбору комплектующих

Нужно понимать, что набор качественных деталей наверняка обойдется дороже, чем готовые китайские изделия. Зато в ситуации, когда на вашем автомобиле внезапно разрядится батарея, либо другой водитель попросит о помощи, провода «прикуривателя» однозначно не подведут.

Чтобы самостоятельно изготовить прикуривающие провода, следует приобрести такие комплектующие:

• кабель медный многожильный марки КГ либо КОГ с резиновой изоляцией, рабочее сечение – 35 мм2;
• многожильный провод КОГ1 сечением 16 мм2;
• латунные крокодилы для проводов, рассчитанные на ток 500 А;
• гильзы контактные соединительные типа ГМЛ под кабель 35 квадратов – 4 шт.;
• наконечники клеммные под винт М8 и сечение 16 мм2 – 8 шт.;
• короткие болты М8 – 8 шт.;
• трубка изоляционная термоусадочная.

Справка. Кабельная продукция типа КГ и КОГ с резиновой изоляцией применяется для подключения держателей электросварочных аппаратов.

Длина проводов, состоящих из толстого сварочного кабеля 35 мм2, подбирается просто: «прикуривателя» должно хватать на соединение двух аккумуляторных батарей с небольшим запасом. Как правило, хватает протяженности 3 метра.

Тонкий многожильный провод на 16 квадратов пойдет на соединение «крокодилов» с основными токонесущими жилами большого сечения. Зачем делается переход на 2 кабеля меньшего диаметра:

1. Многожильный проводник 35 мм2 довольно толстый. Прикрутить его напрямую к зажиму одним винтом довольно трудно.
2. Изолированные ручки «крокодилов» не удастся натянуть сверху мощного кабеля сечением 35 квадратов.
3. Чтобы обеспечить надежный электрический контакт с клеммами аккумулятора, напряжение следует подвести к обеим губкам зажимов. Именно с этой целью производителем предусмотрено по 2 крепежных винта с каждой стороны «крокодила».

Для соединения основного проводника с зажимами достаточно приобрести 1 м сварочного кабеля КГ размером 16 мм2. Чтобы не покупать дорогую термоусадочную трубку (продается длиной от 1 м), воспользуйтесь более дешевой хлопчатобумажной изолентой, применяемой в электромонтаже. Гильзы и наконечники выбирайте медные луженые.

Порядок изготовления

Поскольку самодельные провода для прикуривания выйдут толще дешевых китайских, «крокодилы» потребуется немного доработать. Дело в том, что размер штатных винтов составляет 4–5 мм, а наконечники необходимо крепить болтами М8. Что нужно сделать:

1. Снимите с зажимов изоляционные рукоятки и выверните заводские винты.
2. Используя электрическую дрель и сверло 6,9–7 мм, разверните отверстия под больший диаметр.
3. Метчиком нарежьте в отверстиях новую резьбу М8.
4. Вручную прикрутите к зажимам контакты и убедитесь, что торчащие внутрь концы болтов не упираются друг в друга и не мешают полностью разводить губки «крокодилов». В противном случае обрежьте винты заподлицо с поверхностью.

Справка. Некоторые модели зажимов оснащены внешними ребрами жесткости, не позволяющими прикрутить клеммы большого размера. Совместимость наконечников с посадочными площадками лучше проверять в процессе подбора деталей.

После доработки контактов переходите к сборке:

1. Из более тонкого кабеля КОГ1 нарежьте заготовки длинойдо 25 см.
2. Зачистите концы заготовок. С одной стороны длины оголенной части должно хватить, чтобы конец провода вставить в клемму, а край оставшейся изоляции оказался заподлицо с торцом рукоятки «крокодила».
3. Оденьте на заготовки наконечники и запрессуйте втулки. При наличии термоусадки наденьте ее на оголенную часть и зафиксируйте феном.
4. Пропустив контакты через специальные проемы в губках, прикрутите их болтами к обеим сторонам зажимов, затяните болты рожковым ключом. Натяните штатные изолирующие ручки.
5. Соедините пары проводов 16 мм2 с основным кабелем 35 квадратов, используя гильзы. Заизолируйте соединение.

Примечание. Оголенные концы кабеля 16 мм2, прилегающие к латунной поверхности «крокодилов» и защищенные диэлектрическими ручками, допускается не изолировать.

Готовые провода для прикуривания автомобиля можно дополнительно усовершенствовать, установив примитивную автоматику безопасности. Задача – уберечь электрическую цепь, пропускающую большой ток, от случайного короткого замыкания. Нужно приобрести мощные предохранители (2 шт.), рассчитанные на ток пробоя 600 А, и две пары соединительных наконечников. Вставки монтируются в разрыв каждого провода и при необходимости легко заменяются новыми.

Как прикурить аккумулятор?

Каждый водитель должен иметь навык прикуривать аккумулятор. Казалось бы, что проблем в этом нет, ибо в сети предостаточно информации. Но если Вы спросите у пяти человек, как прикурить аккумулятор, то получите пять разных ответов. Отчасти многие ответы будут правильными, но не полностью. Предлагаем Вам правильный способ, как можно прикурить разряженный автомобильный аккумулятор.

Руководство для эксплуатации автомобиля зимой. Часть 1

Перед тем как начать прикуривать разряженную батарею, необходимо чтобы у Вас было несколько вещей. Первое, что необходимо в первую очередь это высоковольтные провода для прикуривания. Второе, Вам необходим автомобиль с нормальным уровнем заряда аккумулятора.

Поэтому советуем Вам возить в своей машине провода, которые могут пригодиться Вам, если Вы захотите помочь какому-нибудь водителю, который не может завести свою машину. Кроме того, высоковольтные провода пригодятся на тот случай если в Вашем автомобиле сел аккумулятор. Дело в том, что не каждый водитель возит с собой такие провода, и Вам не нужно будет искать их, чтобы прикурить свою машину.

Прежде, чем прикуривать автомобиль убедитесь, что высоковольтные кабели находятся в хорошем состоянии. Они должны быть достаточно длинными, чтобы доставать до другой машины. Помните, что провода не должны быть оголенными, а резиновое защитное покрытие должно быть без трещин и повреждений. Соединительные зажимы должны быть чистыми без нагара и окиси, также как и контакты батарей обоих автомашин.

Сделать держатель для iphone в машину

Прежде, чем подключить провода поставьте автомобили как можно ближе друг к другу. Далее поставив транспортные средства на ручной тормоз (ручник), поставьте коробку передач в нейтральное положение.

Как подсоединить провода для прикуривания

Помните, что красный провод (разъем) является положительным. Черный (любого другого цвета, кроме красного) провод является отрицательным. Красный провод подключается к плюсовой клемме аккумулятора в одной машине так и в другой. Черный провод с двух сторон должен быть подключен к минусовому разъему батареи. Помните, что провода не должны пересекаться.

При подсоединении провода к аккомулятору будьте внимательны и осторожны. В момент подключения к автомобилю убедитесь, что с другой стороны провод не болтается под капотом и соприкасается с металлическими частями машины. Вот правильный порядок действий при подключении высоковольтных проводов к двумя автомобильным аккумуляторам:

— Надежно подключите один зажим красного провода к плюсовой клемме (+) разряженного аккумулятора

— Далее подключите плюсовой разъем с другой стороны красного провода к нормально заряженной батареи

— Подключите минусовой разъем (черный цвет) к минусу заряженной батареи

— С другой стороны минусового провода подключите разъем к любой металлической поверхности под капотом автомобиля, у которого разряжен аккумулятор (можно зажимать минусовым разъемом даже болты и т.п.). Это необходимо чтобы заземлить наше соединение.

Убедитесь, что все соединения надежно закреплены на своих местах. Также убедитесь что все провода и разъемы не находятся слишком близко к движущимся частям двигателя.

Запуск двигателя

Для того, чтобы прикурить автомобиль нужно начинать с автомашины, которая имеет хороший уровень заряда аккумулятора. Поэтому правильно подсоединив все провода к батареям обоих машин, запустите двигатель автомобиля с нормальной батареей. Как только Вы запустите двигатель, разряженный аккумулятор в другой машине начнет заряжаться. Помните, что Вы не должны долгое время ждать пока севший аккумулятор зарядиться. Поэтому почти сразу после запуска автомобиля с нормальной батареей, попытайтесь запустить автомашину с разряженной батареей.

Зарядка смартфона с помощью обычной батарейки и провода от прикуривателя автомобиля

Однако если севшая батарея была разряжена в течение длительного времени, Вам может понадобиться некоторое время подождать, пока машина будет работать на холостом ходу, чтобы батарея получила немного запаса заряда. Подождав немного, чтобы полностью разряженный аккумулятор получил энергию, попробуйте запустить двигатель транспортного средства, в котором стоит разряженный аккумулятор.

Внимание! После неудачной попытки запуска двигателя автомобиля, в котором сел аккумулятор, подождите несколько минут пока машина с запущенным мотором немного зарядит севшую батарею. Далее повторите попытку запустить двигатель. Если после 2-3 попыток машина по-прежнему не хочет заводиться, то прекратите попытки, чтобы избежать поломки стартера.

Вполне возможно, что разряженный аккумулятор пришел в негодность, и не держит заряд или в автомобиле присутствует какая-то другая более серьезная неисправность, которая и мешает запустить двигатель.

После запуска двигателя правильно отсоедините провода

Если Вам удалось запустить двигатель автомобиля с разряженным аккумулятором, не выключайте мотор, чтобы аккумуляторная батарея заряжалась дальше. Далее отсоедините провода в обратном порядке. Для этого сначала аккуратно отсоедините от корпуса машины заземленный минусовой провод, а с другой стороны этот же минусовой провод от минуса аккумулятора. Далее отсоедините плюсовой провод от аккумулятора с хорошей батареей, а с другой стороны отсоедините клемму с плюсовой батареи разряженного аккумулятора.

Как правильно эксплуатировать аккумулятор зимой

Когда Вы отсоединяете высоковольтные кабели, будьте предельны осторожны. Помните, что Вы должны прикасаться только к защищенным поверхностям проводов и клемм. Отсоединив один зажим, не допускайте, чтобы клемма болталась под капотом, соприкасаясь с металлическими частями автомобиля. Также ни в коем случае не допускайте, чтобы зажимы проводов соприкасались  друг с другом.

Сколько времени заряжается нормальный аккумулятор от двигателя?

После того, как Вы запустили автомобиль с севшей батареей, то если аккумулятор находится в нормальном состоянии, то для того, чтобы его хорошо зарядить достаточно чтобы автомобиль был в движении 15 минут.

Тем не менее, важно отметить, что если батарея находится в полностью разряженном состоянии, то Ваш генератор не сможет полностью на все 100 процентов зарядить батарею. В таком случае лучше всего приехав домой зарядить аккумулятор с помощью зарядного устройства.

: 10 самых дорогих пикапов в мире

Также вполне возможно часто разряжаемый аккумулятор уже вышел из строя и требуется покупка новой батареи. Для этого покажите аккумулятор специалисту в техническом центре, который проведет диагностику состояния батареи.

Завести автомобиль с помощью пускового устройства

Если Вы не хотите искать другую машину, чтобы прикурить свой автомобиль в случае разрядки аккумулятора, то Вы можете приобрести пусковое устройство, с помощью которого Вы можете завести автомобиль, даже с севшей батареей.

На Российском рынке представлено множество подобных устройств для запуска автомобилей. Есть модели, которые требуют некоторое время для того, чтобы подзарядить севший аккумулятор. Также есть некоторые модели, которые позволяют запускать машину без предварительной подзарядки аккумулятора.

Как правильно прикурить автомобиль по всем правилам. Прикуриваем и едем дальше

По дорогам нашей необъятной страны катается много машин с плохими аккумуляторами — эта статья о том, как правильно прикурить автомобиль.

Конец осени у автомобилистов знаменуется многими проблемами, связанными с предстоящей эксплуатацией автомобиля зимой. И очень часто главной становится проблема слабого аккумулятора.

Основные правила при прикуривании автомобилей

Решать эту проблему нужно, зная несколько простых правил.

Во-первых, следует помнить, что в аккумуляторе во время работы выделяется смесь водорода и кислорода. Такая смесь газов взрывается от наименьшей искры, разрушая корпус аккумулятора и разбрызгивая вокруг электролит, содержащий серную кислоту.

Взорвался аккумулятор

Именно поэтому во время пуска запрещается использовать открытый огонь и курить. Для профилактики также рекомендуется накрыть аккумулятор плотной тканью: это снизит риск поражения при взрыве.

Следует помнить, что если электролит попадет на кожу, его нужно промыть большим количеством воды, после чего немедленно обратиться к врачу. Если же электролит попал на одежду, ее следует немедленно снять, а участки кожи, находящиеся под одеждой для профилактики тоже промыть водой.

Что следует знать о кабеле для прикуривания автомобиля?

Он должен создавать минимальные потери. Для этого сам кабель должен быть медным и довольно толстым.

Известно, что для легковушки с полуторалитровым двигателем минимальное сечение кабеля должно быть — около 16 кв. мм . Кабель должен быть в прочной, но при этом мягкой изоляции, которая не трескается на морозе. Соединение клемм с кабелем – только пайка, никаких обжимов!

При этом клеммы для наилучшего контакта должны быть довольно «зубастыми». Длины проводов должно хватать для комфортной работы, но следует помнить, что чем провода короче, тем меньше их сопротивление.

Как правильно прикурить от другого автомобиля

Итак, все меры предосторожности соблюдены, можно начинать «оживлять» двигатель. Прежде всего, оба автомобиля ставим на стояночный тормоз («ручник»), размещая их так, чтобы они не соприкасались между собой (не имели электрического контакта).

Правильное расположение автомобилей при прикуривании

Не лишним будет напоминать, что аккумулятор, от которого производится «прикуривание» должен быть аналогичным тому, который «оживляют»: иметь напряжение 12 В и по емкости быть не меньше севшего. Попытка завестись от намного меньшего по емкости аккумулятора может закончиться, в лучшем случае, разрядом обеих аккумуляторов.

При прикуривании автомобиля — обязательно выключаем зажигание на обоих автомобилях и соединяем разряженный аккумулятор и заряженный «плюсами», при этом сначала подключаем кабель к севшему аккумулятору, потом — от которого будет происходить пуск двигателя.

Затем аналогично соединяем «минусы» аккумуляторов с тем отличием, что на «оживляемом» автомобиле «крокодил» «прикуривателя» нужно крепить прямо на «массу» (неокрашенную часть кузова или двигателя).

Правильное подключение кабеля для прикуривания

Помня, что во время пуска в месте контакта неизбежно проскочит искра, находим максимально удаленное от бензопроводов место подсоединения. Также обращаем внимание на то, чтобы кабель не попал в движущиеся части при работающем двигателе.

Запускаем двигатель «оживляющего» автомобиля. После пятиминутной работы на холостых, повышаем обороты до 2000. Теперь заводим «оживляемый» автомобиль. Время включения стартера не должно превышать 15 сек., интервал между попытками – 30-45 сек.

Важно! После того, как двигатель завелся, не спешите разъединять системы: пусть поработают еще минут пять. После этого можно разъединять систему, остановив двигатель автомобиля-«донора» и не останавливая двигатель «оживляемого» автомобиля, но делать это нужно осторожно: в системе электрооборудования больного автомобиля после снятия нагрузки (отключения) неизбежно повысится напряжение.

Оно не будет длительным, но все же, систему лучше чем-то нагрузить, чтобы избежать скачка напряжения. Можно включить мощный потребитель энергии, например, вентилятор отопителя или обогрев заднего стекла. Фары использовать для этого не следует: они хоть и являют мощным потребителем, но могут просто перегореть во время скачка напряжения.

Разъединять кабели нужно в обратном порядке: сначала «минусовой» провод, затем «плюсовой». После этого можно осторожно снять ткань, закрывающую аккумулятор – на ней может оказаться электролит.

Как правильно прикурить автомобиль — видео:

«Оживленному» двигателю для лучшей зарядки батареи от генератора — необходимо хорошо дать поработать минут 10-20.

Загрузка…

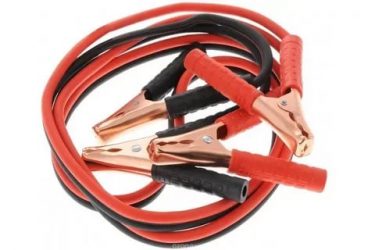

Провода для прикуривания автомобиля

Современные автомобили хоть и надежнее сейчас, чем были раньше, но никто не застрахован от поломок, от покупки некачественного аккумулятора. Поэтому желательно возить в машине провода для прикуривания. Их также называют пусковые провода, стартовые провода. Это два провода, на всех четырех концах которых есть кродильчики для зацепления плюса и массы АКБ. Сегодня успеем разобрать тему подзарядки автомобиля через прикуривание от другого авто.

статьи:

1. 1. Выбор проводов:
      • какой диаметр;
      • какой материал металлических жил;
      • какой материал изоляции;
      • зажимы (крокодильчики);
      • какая длина проводов.
   2. Провода для прикуривания своими руками.
      • Какие провода взять?
      • Где взять зажимы для клемм АКБ?
   3. Сборка проводов.
   4. Техника безопасности при прикуривании авто.
   5. Вывод.
   6. .

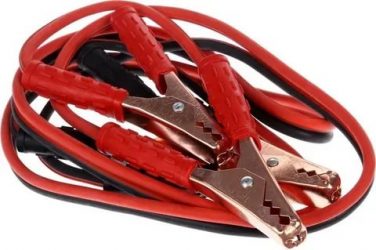

Провода для прикуривания

Такие советы пригодятся как начинающим, так и водителям со стажем. Потому что бывает, купишь провода для прикуривания автомобиля, и при подзарядке соседней машины, эти провода в миг плавятся. Чтобы такого не было, определим, какие провода стоит брать или как сделать, если делать своими руками.

От того, какого диаметра провода, то есть площади сечения, от материала металла будет зависеть, сколько тока, какую максимальную силу тока могут пропустить эти провода.

Чем площадь сечения провода больше, тем мощнее провод, тем меньшее сопротивление оказывается электрическому проходящем току и тем больше нагрузку он может выдержать. Дешевые китайские провода быстро плавятся, потому что и изоляция проводов слабая и диаметр маленький. Материал или медь, или алюминий.

По данным из электротехники, мы знаем, что на 1 квадратный миллиметр сечения провода сила подаваемого тока должна быть не больше 8 Ампер. А при запуске автомобиля вырабатывается около 200 Ампер тока, чтобы проводка в машине не сплавилась, площадь сечения металлического сердечника должна быть не меньше 25 мм2.

Формула площади круга равна произведению числа Пи на радиус в квадрате. S=Пи*R2. Получается 25=3.14*R2. Отсюда радиус равен корень из 25 делить на 3,14. Получается диаметр должен быть больше 8 мм.

Эффективным для прикуривания и безопасным является провод с диаметром сердечника 9,5 мм. Минимальная площадь сечения — 5 мм.

Материал жил проводов

На первом месте по токопроводимости занимает серебро. После него идет медь. Лучше покупать медные, чем алюминиевые. Алюминий или алюминий покрытый медью хуже проводит ток.

Материал оплетки

От материала изоляции провода зависит, сможете ли вы их применить в сильные морозы. Изоляция стартовых проводов должна выдерживать северные условия и не трескаться на морозе.

Самый распространенный вариант оплетки — это поливинилхлорид мягкого состояния. По виду определить состояние таких проводов сложно. Бывают очень морозостойкая изоляция проводов. Но у таких проводов минус в том, что провода под слоем резины сильно окисляются. И резина все равно становится деревянной, например, при -45 градусах.

Самые мягкие провода — это с силиконовой обмоткой. Они и в мороз мягкие.

Зажимы — крокодилы для проводов

От того, сильно сжимают прищепки-крокодилы клеммы аккумуляторной батареи или нет, зависит качество передачи энергии. На соединениях теряется много энергии. Самый хороший крокодил из меди.

Крокодилы проводов должны быть припаяны, а не прикручены болтом к проводам.

Длина проводов

Длина имеет очень большое значение. С короткими проводами придется повозиться, подъехать впритык, с определенной стороны.

С длинными проводами прикуривать автомобиль очень удобно. Но, чем длиннее провода, тем больше потеря энергии.

На каждые 1,5 метра провода напряжение падает на 1,5 Вольта. Поэтому оптимальной, то есть золотой серединой является расстояние 3 метра.

Как сделать провода для прикуривания своими руками

Если магазинные варианты проводов не нравится или дорого, то есть возможно сделать их самому. Делать их просто, если есть провода нужного сечения, нужной длины и крокодильчики для клемм.

Где взять провода

Самым лучшим проводом, откуда можно взять для прикуривания авто — это провода от сварочного аппарата. Сейчас сварочные аппараты компактные, есть у многих, можно взять оттуда или купить сразу отдельно.

Изоляция сварочного провода — резина с силиконом. Внутри — медный, многожильный провод. Если на резине выбита маркировка ХЛ, то это означает, что может эксплуатироваться в сильные морозы.

Для стартовых проводов пойдут сварочные провода с шифром КГ. 6 метров провода режем пополам. Главное, чтобы диаметр сердечника провода был не меньше 9 мм.

Где взять крокодилы или как их сделать

Сделать зажимы можно из медных сварочных держателей. Обязательно изолирует ручки. Но, лучшим вариантом для пусковых автомобильных проводов являются магазинные заводские крокодильчики.

Стоимость их не высокая. Покупаем 4 штуки. При покупке проверить, чтобы зубья хорошо зажимали, или, если беззубые крокодилы, то чтобы сила сжатия была нормальной.

Лучше брать с запасом по силе тока. То есть, если взять для проводов 500 Ампер, такие зажимы прослужат долго. Если грузовая машины, лучше взять на 850 Ампер.

Собираем провода

После найденных или купленных материалов, приступаем к созданию прикуривательных проводов для автомобиля.

Для этого:

1. 6 метровый провод режем пополам.
2. Наконечник вставляем в провод и опрессовываем.
3. Прикручиваем, а лучше запаиваем провода к зажимам.
4. Изолируем открытые части. Оставляем только пасти крокодильчиков.

Техника безопасности

Требуется соблюдать меры предосторожности при передачи зарядки от работающего автомобиля неработающему.

Правила ТБ:

1. Не прикуривать машину с заведенным двигателем. Хотя обычно так и делают. Но, современные авто напичканы электроникой и будет обидно, если сгорит вся электроника. Причем электроника может сгореть в обоих машинах. Автомобиль — донор работает минут 5-10 на оборотах до 3 тысяч.
2. Далее, надо выключить все электроприборы (магнитола, фары и т.д.).
3. Соблюдаем полярность. Не допускаем замыкания. При неправильном соединении, то есть, плюс на мину, может выйти из строя не только электроника, но и изоляция проводов может загореться. Поэтому, огнетушитель должен быть рядом.

Вывод

Даже если у вас новый автомобиль, лучше купить новые мощные провода, по возможности силиконовые. И возить их в машине.

Автоэлектрик отвечает, можно ли прикуривать автомобиль.

Пусковые провода сплавились.

Журнал ЗАРУЛЕМ представил рейтинг лучших проводов для прикуривания.

Тестирование проводов для подзарядки АКБ.

Зажимы — крокодилы для проводов

От того, сильно сжимают прищепки-крокодилы клеммы аккумуляторной батареи или нет, зависит качество передачи энергии. На соединениях теряется много энергии. Самый хороший крокодил из меди.

Крокодилы проводов должны быть припаяны, а не прикручены болтом к проводам.

Как правильно выбрать пусковой провод

Следует понимать, что пусковой провод низкого качества скорее всего не способен пропустить достаточно тока для того, чтобы прокрутить коленвал. А также не обеспечивает хороший контакт зажимов на клеммах аккумулятора, что приводит к выжиганию металла крокодилов. Сам «крокодил» также может быстро прийти в негодность на низкокачественном продукте.

К тому же, для двигателей разных объемов необходимо определенное минимальное значение напряжения, на которое напрямую влияет площадь сечения. Поэтому при выборе провода для прикуривания принимаются во внимание следующие критерии:

1. Диаметр кабеля, поскольку именно от него зависит сопротивление. Сопротивление снижается при увеличении сечения. Таким образом слишком тонкого провода будет просто недостаточно для запуска двигатель. Минимумом считается 6 мм, которые подойдут автомобилям с малым (до 1,5 л) объемом двигателя, оптимальным же будет вариант с 9-12 мм в диаметре.
2. Длина провода также влияет на сопротивление, поэтому следует брать кабель длиной 2,5-4 метра — так он будет не настолько коротким, чтобы не доставать до капота другого автомобиля, и не настолько длинным, чтобы негативно сказаться на передаче тока от одного аккумулятора другому.
3. Материал провода и зажимов – они должны быть сделаны из меди, поскольку она обладает наименьшим сопротивлением по сравнению с другими материалами. Обмотка должна быть выполнена из силиконовой или морозостойкой резины, чтобы быть устойчивой к воздействию окружающей среды – часто «прикуриванием» занимаются на морозе, когда эластичность материалов может сильно меняться. С перепадом температур может также изменяться гибкость кабеля, поэтому внимание следует обратить и на жесткость изоляции. «Крокодилы» должны быть хотя бы с медным покрытием.
4. Соединение кабеля с «крокодилом» должно быть сделано качественно, поскольку это, как правило, самое уязвимое место. В идеале соединение должно быть сделано методом пайки — это позволит избежать потери напряжения.
5. Зажимные площади «крокодилов» можно записать в отдельный пункт, поскольку даже если кабель дорогой и качественный, но не сможет зацепиться за клеммы аккумуляторов, то завести автомобиль вам не удастся. Зубцы зажимов должны подходить друг под друга, а их пружины — быть достаточно сильными, чтобы обеспечить хорошее сцепление.
6. Двухцветность проводов – это нужно для удобства подключения и обеспечения безопасности водителей, чтобы наверняка не перепутать порядок соединения. Традиционно, положительный – это красный провод, а отрицательный — черный.

Пример проводов с плохим соединением крокодилов с кабелем.

Какие провода для прикуривания лучше

Выделим несколько марок, которые отличаются стабильно высоким качеством продукции:

• AVS и AIRLINE (Китай);
• Heyner и Alca (Германия);
• Lampa (Италия);
• Феникс и Автоэлектрика (Россия).

Но даже их кабели нельзя назвать идеальными. И, тем не менее, по соотношению цены и качества они являются лидерами на рынке. Примечательно то, что российская продукция по ряду параметров превосходит изделия немецких и итальянских производителей и при этом имеет в разы меньшую стоимость.

А вот антирейтинг кабелей, которые лучше обходить стороной:

1. «Заводила», «СТАРТ», НПП «ОРИОН» (Россия);
2. King Tools, Smart Power Berkut, Nova Bright, Tiikeri (Китай);
3. AkkuEnergy, Heyner (Германия).

На испытаниях они показали максимальное падение напряжения, а некоторые и вовсе отказались работать из-за пропадания контакта на первых же секундах запуска. При покупке пускового кабеля обязательно поинтересуйтесь гарантией и потребуйте кассовый чек. Если изделие окажется некачественным, то вы сможете вернуть его обратно в установленные законом сроки.

Как правильно «прикурить» автомобиль

Этот вопрос может возникнуть в любое время, однако особенно актуальным он становится в холодное время года. Ведь при низких температурах даже новые аккумуляторные батареи разряжаются значительно быстрее. Существует ряд нюансов, которые необходимо знать перед тем, как «прикурить» аккумулятор от другого аккумулятора. В частности, техническое оснащение, порядок действий, меры предосторожности. Обо всем этом и не только мы расскажем подробно.
Схема прикуривания автомобиля.

Алгоритм, как правильно дать «прикурить» автомобилю. Очередность действий будет следующей:

1. Дайте двигателю машины-донора перед процедурой поработать около 5 минут на 2000-3000 об/мин. Это делается для того чтобы аккумулятор дополнительно подзарядился.
2. Заглушите перед «прикуриванием» двигатели, выключите зажигание, а также все электроприборы обоих автомобилей!
3. Подсоедините концы «плюсового» провода сначала к батарее машины-донора (от которой «прикуривают»), а потом к машине-реципиенту.
4. Подсоедините концы «минусового» провода аккумулятора. Сначала к «минусу» аккумулятора машины-донора, а потом к любой зачищенной от ЛКП металлической поверхности (например, блоку двигателя) или к выступу на корпусе машины. Однако помните, что в момент запуска двигателя существует вероятность возникновения искры на «минусе». Поэтому соблюдайте пожарную безопасность, и «прикуривайте» на открытом воздухе или в хорошо проветриваемом помещении. Если вы не нашли подходящего выступа, то подсоедините провод к «минусу» АКБ реципиента.
5. Обязательно соблюдайте полярность! Один провод должен соединять два «плюса», а второй — два «минуса». Если вы перепутаете полярность, возникнет короткое замыкание, и существует высокая вероятность выхода из строя всей электроники автомобиля!
6. Сядьте на руль автомобиля-реципиента и попытайтесь запустить двигатель. Если аккумуляторная батарея машины-донора в порядке, и вы все сделали правильно, то мотор запустится без проблем.
7. Выставите количество оборотов двигателя в пределах 1500-2000 об/мин, дайте поработать ему около 5 минут чтобы батарея набрала некоторую емкость.
8. Отсоедините провода от обоих аккумуляторов в обратной последовательности (то есть, сначала отсоедините от реципиента, а потом от донора, сначала «минусовой» провод, а потом «плюсовой»), упакуйте их, закройте капоты автомобилей.

Если в течении нескольких секунд машину «прикурить» не удалось, то попробуйте поступить следующим образом:

1. С подсоединенными проводами и выключенным двигателем и зажиганием у реципиента запустите двигатель донора.
2. Дайте поработать ему около 10 минут на 2000-3000 об/мин. Так произойдет подзарядка обоих аккумуляторов.
3. Выключите ДВС, зажигание и все электроприборы донора. Повторите попытку по запуску двигателя реципиента.

Таким образом, правильно «прикурить» автомобиль от другого аккумулятора совсем несложно. Теперь рассмотрим несколько распространенных ошибок, которые допускают неопытные автовладельцы. Мы постарались выстроить их в порядке приоритета по безопасности.

1. «Прикуривают» от машины с запущенным двигателем.
2. Не выключают зажигание и/или электроприборы в процессе «прикуривания».
3. «Прикуривают» от аккумулятора, который имеет меньшую емкость, чем та, которой обладает их батарея.
4. Не соблюдают последовательность действий (алгоритм подсоединения отдельных контактов).
5. Используют некачественные провода (с малой площадью поперечного сечения, некачественными контактами на «крокодилах», хрупкой изоляцией).
6. Не придерживаются правил безопасности (в том числе, пожарной).

Чтобы избежать появления этих ошибок — следуйте четкому алгоритму и вы сможете безопасно запустить двигатель вашей машины от другого аккумулятора.

Провода для прикуривания своими руками

Провода для прикуривания автомобиля должны соответствовать большому току, который передает работающий генератор исправного автомобиля. Если сечение или материал провода не рассчитаны на такую нагрузку, сами материалы низкого качества, то произойдет их нагрев и оплавление.

https://www.youtube.com/watch?v=bwp_yetHIQ8

Это может привести к возгоранию и порче не только проводов — пострадать может как машина донора, так и прикуриваемый от него автомобиль.

Вы должны знать, что минимально допустимое сечение проводов для прикуривания 10 мм. Такой провод выдержит пиковую нагрузку в 200 — 250 А и поможет завести обычный легковой автомобиль.

Выбор кабеля для проводов

Рекомендуется при изготовлении проводов для прикуривания своими руками взять медный кабель для сварки с сечением 25 мм. Такому проводу не повредит даже ток нагрузки в 700 ампер. Кроме большого сечения, сварочный кабель имеет прочную изоляцию, что предотвратит короткое замыкание с корпусом автомобиля.
Провод для прикуривания сечением 25 мм.

Многие провода для прикуривания, продающиеся на рынке, имеют существенный недостаток. При морозе изоляция трескается и осыпается, оставляя оголенному проводу мало шансов избежать короткого замыкания. Не секрет, что в большинстве случаев помощь в виде прикуривания от другого автомобиля востребована именно зимой, когда на улице минусовая температура.

Имея более низкое качество, чем заявлено, такой провод при разматывании теряет свою изоляцию и становится непригоден для безопасного использования. Поэтому, выбирая подходящий кабель, обращайте внимание на его внешнюю защиту. Она должна быть выполнена из мягкой резины, обладающей морозостойкими свойствами.

Длина провода является величиной, прямо влияющей на его сопротивление. Чем эта величина ниже, тем надежнее и дольше будут служить провода для прикуривания. Длины кабеля должно быть достаточно, чтобы дотянуться от одной машины к другой. Обычно вполне хватает 2-2,5 метра.

Выбор зажимов

Делая провода для прикуривания своими руками, необходимо уделить особое внимание зажимам (крокодилам), с помощью которых провода контактируют с клеммами аккумуляторов и массой автомобиля. От качества «крокодилов» также зависит сопротивление. Предпочтение следует отдать тем зажимам, которые имеют медные контакты или хотя бы медное покрытие.
Зажимы-крокодилы для проводов прикуривания.

Лучше, если контакты упрятаны в пластиковый изоляционный корпус — меньше вероятность получить замыкание в электропроводке автомобилей. Вам потребуется приобрести 4 зажима. Постарайтесь, чтобы они парно отличались друг от друга по цвету. Так проще не ошибиться при подключении.

При выборе ориентируйтесь на зажимы для подключения массы сварочных аппаратов — они надежнее и выдерживают перетекание тока до 600 ампер.

Сборка проводов для прикуривания

Итак, у вас есть два куска провода и четыре зажима разной окраски. Вам понадобится острый нож для зачистки концов провода и несколько пластиковых затяжек. Присоедините одинаковые по цвету зажимы к одному из проводов. При помощи затяжек усильте крепление провода в зажиме. Повторите данную процедуру с другим проводом.

Это все — теперь у вас есть свои провода для прикуривания.
Провода для прикуривания своими руками готовы. Своими руками вы собрали незаменимый аксессуар для зимней дороги. Следует отметить, что качественные морозостойкие провода стоят порядка 1600 рублей.

Собирая провода для прикуривания, вы потратите в среднем следующие суммы:

• кабель сварочный с сечением 25 мм длиной 5 метров — 710 рублей;
• четыре зажима общей стоимостью 400 рублей.

Итого, ваши надежные и качественные провода для прикуривания обошлись вам на 500 рублей дешевле, чем те, которые предлагают в автомобильных магазинах.

Потратив совсем немного времени, вы будете абсолютно уверены, что эти провода надежны и всегда смогут помочь в случае необходимости.Теперь вы сможете не только выручить себя в трудной ситуации, но и оказать помощь друзьям или другим участникам дорожного движения.

Провода для прикуривания автомобиля: требования и характеристики

Пусковые провода (или как их еще называют – провода для «прикуривания» автомобиля) обычно используют для подачи стартового тока на клеммы разряженного автомобильного аккумулятора. Источником тока (иными словами – «донором») в таких случаях, как правило, выступает другой автомобиль либо полностью заряженная аккумуляторная батарея.

Чаще всего необходимость в проводах для прикуривания возникает при низких температурах воздуха, а также после длительных стоянок автомобиля, вызывающих саморазряд АКБ. Но как правильно выбрать провода для прикуривания?

Для начала давайте разберемся с основными характеристиками, которыми должны обладать качественные пусковые провода.

Как правильно выбрать провода для прикуривания

Для того, чтобы выбрать качественные провода для прикуривания, они должны соответствовать определенным критериям и техническим характеристикам. Прежде всего внимание следует обратить на следующие моменты:

1. Сечение проводов (их диаметр);
2. Материал, из которого они изготовлены;
3. Качество изготовления.

Теперь обо всем по порядку. Известно, что чем больше сечение провода, тем меньшим сопротивлением он обладает, и, соответственно, в нем происходит меньше потерь тока и напряжения.

Сечение проводов для прикуривания должно соответствовать объему двигателя автомобиля: чем больше литраж, тем мощнее стартер и, соответственно, больше потребление тока. Чем провода для прикуривания толще, тем большую силу тока они способны выдержать.

Минимальная площадь сечения проводов для прикуривания автомобилей с объемом двигателя до 1,5 л должна составлять 16 мм2 (диаметр примерно 4,5 мм), а оптимальная – в пределах 70 мм2 (диаметр 9,5 мм). Последних достаточно для большинства моделей легковых автомобилей и кроссоверов.

Лучший материал для изготовления проводов – это, безусловно, медь, так как она обладает наименьшим сопротивлением среди прочих материалов. Поэтому выбирать следует провода для прикуривания изготовленные из многожильного медного провода.

Качество изготовления пусковых проводов косвенно можно определить по местам соединения зажимов с проводами. Концы проводов обычно заделываются в мощные зажимы типа «крокодил» – это по праву считается самым «больным» узлом во всей конструкции.

Соединение концов пусковых проводов с зажимами обязательно должно быть выполнено на пайке, чтобы в местах соединения из-за повышенного сопротивления не было потерь напряжения (обычного обжима для этого не достаточно).

Допустимыми показателями потери напряжения в проводах для прикуривания длиной 1,5 метра составляют:

• 1,2 В при токе до 100 А;
• 2,3 В при силе тока 200 А.

Чем провода короче, тем будет меньше их сопротивление. Оптимальная длина проводов для прикуривания составляет от 1,5 до 2,5 метров.

Лучше всего выбирать провода, на «крокодилы» которых нанесена изоляция. В таком случае они будут меньше греться и искрить. Наличие острых «зубов» на зажимах также желательно для наилучшего контакта с клеммами аккумулятора.

Изоляция пусковых проводов должна быть сделана из морозостойкой резины или силикона (она должна быть прочная, но мягкая, чтобы не «дубела» и не крошилась на морозе). Поскольку под резиновой оплеткой активно идет процесс окисления, то лучше выбирать пусковые провода с силиконосодержащей изоляцией, однако найти их в магазинах достаточно проблематично.

В целях безопасности (дабы избежать ошибки при подключении) провода для прикуривания обычно выпускают двухцветными. Для соединения плюсовых клемм принято использовать красный провод, а для минусовых – черный.

Как не купить «левые» провода для прикуривания

Сегодня рынок наполнен готовыми комплектами проводов для прикуривания, большинство из которых не имеют названия или подробной маркировки, по которой возможно определить качественные характеристики изделия. Не всегда удается даже определить производителя комплекта.

Отсутствие подобной информации, а также излишне низкая цена товара должны насторожить покупателя, так как недобросовестные производители грешат тем, что уменьшают толщину медной жилы и неестественно увеличивают толщину изоляции. Если вам «повезло» приобрести именно такие провода, то запуск двигателя от «донора» нужно производить не сразу, а только после того, как ваш аккумулятор немного подзарядится. При попытке запустить двигатель сразу такие провода попросту могут загореться.

И в заключение можно сделать простой вывод: провода для прикуривания стоят не так уж дорого, купите их и возите с собой. Пусть вашей машине они и не понадобятся, но с их помощью вы сможете помочь кому-то другому в сложной ситуации.

Тест проводов для прикуривания автомобиля
