Почему дизельные топливные форсунки выходят из строя и как их ремонтируют

06 сентября 2019 Категория: Полезная информация.

Дизельный двигатель — это отличные тяговые качества и экономия на топливе, с одной стороны, и дорогостоящая топливная аппаратура, которая требует к себе особого отношения, с другой. Особенно внимательно владельцам стоит относиться к признакам неисправностей топливных форсунок.

 Принцип работы топливных дизельных форсунок

Рассказ о том, что и почему может выйти из строя в форсунках, невозможен без краткого описания устройства и принципа работы этих элементов.

На современных дизельных двигателях с системой впрыска Common Rail применяют форсунки двух типов – электромагнитные и пьезоэлектрические. Последние можно сравнить с «Феррари», это будет корректно и в плане скорости работы, и в плане стоимости замены элементов: пьезоэлектрические форсунки вообще не подлежат восстановлению и ремонту.

Электромагнитные форсунки

В корпусе такой форсунки установлен соленоид, клапан-мультипликатор и плунжер, который действует на иглу в корпусе распылителя. Плюс каналы для подвода и отвода топлива.

По каналам высокого давления топливо от топливной рампы подводится к игле в районе её контакта с распылителем и в полость над плунжером. Под давлением плунжер поджимает иглу к посадочному месту, и когда в нужный момент соленоид поднимается и открывает клапан-мультипликатор, происходит соединение полости над плунжером и полости сливного канала. Перепад давления (низкое над плунжером, высокое вокруг иглы) поднимает иглу: топливо впрыскивается в цилиндр.

Затем соленоид принимает прежнее положение, клапан закрывается и давление над плунжером восстанавливается. Распылитель при этом тут же закрывается иглой.

Так происходит каждый цикл впрыскивания ДТ в камеры сгорания.

Пьезоэлектрические форсунки

Принцип действий такой же, как у электромагнитной форсунки, но исполняется алгоритм иначе.

В конструкции пьезоэлектрической форсунки есть гидрокомпенсатор, который служит посредником между пьезоэлементом и клапаном-мультипликатором. При подаче тока на пьезоэлемент тот изменяет свою геометрию всего за 0,1 мс, что позволяет делать один цикл впрыска горючего на несколько стадий, сохраняя сверхточную дозировку количества топлива.

В обычном варианте цикл впрыска делится на три этапа: предварительный впрыск (до 2 мл топлива, которое немного греет и готовит воздух в цилиндре к последующему впрыску и выравнивает давление внутри камеры сгорания), основной впрыск, завершающий (для нормального дожигания остатков топливовоздушной смеси и запуска процесса регенерации сажевого фильтра на дизельных ДВС).

В случае с пьезофорсунками, каждый из трёх этапов нормативного впрыска можно делить ещё, впрыскивая в предельно краткое время топливо несколько раз. Это позволяет добиться плавной работы дизеля — настолько, что по культуре работы он не уступит бензиновому двигателю.

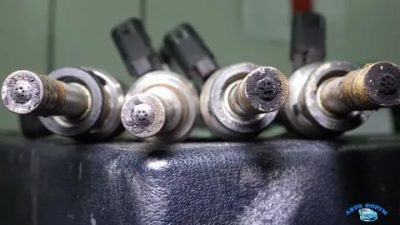

 Что и почему ломается в форсунках

Главные враги простых электромагнитных форсунок — сомнительное топливо и вода. Плюс роль естественного износа со временем, конечно же.

Распространённые проблемы таких форсунок — износ посадочного гнезда под шарик клапана мультипликатора. Неплотное закрытие жиклёра приводит к тому, что топливо утекает обратно через сливную магистраль. Если недостаточно давления под плунжером, топливо будет утекать через распылитель.

• В первом случае машина будет глохнуть «на горячую», под нагрузкой.
• Во втором — в цилиндры будет поступать слишком мало либо слишком много топлива, а топливовоздушная смесь получится обеднённой или чрезмерно обогащённой. В результате двигатель будет «троить», или появится белый дым из выхлопной трубы при работе ДВС на холостых оборотах.

Ещё одна типичная неисправность электромагнитных форсунок — когда прижимная пружина иглы  теряет жёсткость.

Коррозия может вызвать ситуацию с подклиниванием клапана мультипликатора.

Выход из строя соленоида, который открывает клапан на выпуск, тоже отразится на работе двигателя не в лучшую сторону.

https://www.youtube.com/watch?v=wIMjUX_NEz8

В результате имеем ситуацию, когда неисправность мелкого элемента топливной форсунки расстраивает нормальную работу дизельного двигателя в целом:

• ДВС начинает глохнуть под нагрузкой
• из выхлопной трубы валит белый дым
• двигатель нестабильно работает на холостых оборотах
• мотор «троит»
• плавают обороты

Типичные неисправности пьезоэлектрических форсунок приблизительно такие же, как у более простых конструктивно электромагнитных собратьев. Но в силу сложного управляющего элемента к обозначенным поломкам может добавиться замыкание на «массу» пьезоэлемента. Если это произошло, мотор вообще откажется заводиться.

Другое отличие поломки пьезоэлектрических форсунок — если причина в неисправности пары игла-распылитель, и сливается много топлива, дым из выхлопной трубы будет не белым, а чёрным и обильным.

Если выходит из строя сам пьезоэлемент — дизельный мотор будет «троить» и терять в мощности, то есть перестанет выходить на нормальные обороты.

 Как диагностируют и ремонтируют форсунки

В том случае, если в нестабильной работе ДВС владелец подозревает выход из строя топливной аппаратуры, в частности, неисправности форсунок, придётся отправиться на компьютерную диагностику. Когда она покажет ошибки в работе форсунок, их все, комплектом, снимут с мотора и отправят на диагностику на специальном стенде. Стендовая диагностика покажет, не стравливают ли форсунки топливо обратно в сливную магистраль, а если это происходит — под каким давлением.

Следующим этапом будет тестирование работы форсунок на оборудование, которое имитирует работу на двигателе, при участии ТНВД и топливных патрубков. Электронные датчики поочерёдно замерят все параметры работы каждой форсунки, и это даст направление для диагностики причин проблемы. После проверок форсунки отправляют в ультразвуковую ванну и чистят от нагара и других отложений.

После диагностики наступает этап осмотра каждой форсунки на стенде. Мастер аккуратно разбирает все мельчайшие элементы форсунки (можно сделать только на электромагнитных форсунках) и рассматривает их под микроскопом. Преимущества такого скрупулёзного подхода в том, что большинство производителей выпускают все необходимые «запчасти» для ремонта и восстановления форсунки. Установив проблему, например, с неработающим распылителем форсунки, можно заменить его на новый, тем самым вернуть элементу работоспособность бюджетным методом.

• Правда, для форсунок тех производителей, комплектующие которых не найти в продаже, остаётся только две стратегии — заменять дорогостоящий элемент на новый в сборе либо искать бюджетный аналог нужной детали, но другого производителя.

После того, как все нуждающиеся в замене элементы форсунок будут заменены, мастер собирает элемент воедино. Самый ответственный этап — регулировка собираемой форсунки, и это трудная задача: каждая собранная часть измеряется индикатором, если размер не соответствует нужному диапазону — деталь снова разбирается и регулируется шайбой или стопорным кольцом. И так с каждым элементом вплоть до полной сборки форсунки.

Немаловажно также затянуть верхнюю и нижнюю часть форсунки с предельно регламентируемым моментом затяжки с помощью динамометрического ключа.

После сбора отремонтированная форсунка снова отправляется на диагностический стенд, где проверяется во всех режимах работы.

 Почему не стоит ремонтировать форсунки самостоятельно

Профессиональный ремонт и восстановление форсунок — недешёвая процедура. И тем она дороже, чем больше времени владелец не обращал внимания на начинающиеся перебои в работе двигателя.

Чтобы сэкономить, многие рассматривают вариант отремонтировать форсунки у знакомых гаражных мастеров или даже пробуют выкрутить и осмотреть элементы самостоятельно.

Но такой ремонт возможен только для простых механических форсунок, никак не для форсунок системы Common Rail — электромагнитных и уж тем более пьезоэлектрических, которые вообще не поддаются восстановлению, только замене в сборе. Для проверки и ремонта электромеханических форсунок нужно специальное оборудование, а затем их заново прописывают в память ЭБУ двигателя.

Единственное, что может сделать владелец, чтобы не навредить двигателю самостоятельным вмешательством — выбрать по каталогу и рекомендациям мастера необходимые для ремонта детали: ремкомплекты, уплотнительные кольца, регулировочные шайбы,  пружины, распылители и прочие элементы топливной дизельной аппаратуры.

 Как продлить жизнь дизельных топливных форсунок

Важно не только выбирать лучшее топливо из доступных и не допускать попадания в топливную систему влаги (например, с конденсатом со стенок пустого топливного бака зимой), но и вовремя реагировать на возникающие неисправности, обращаясь в сервис: чем больше владелец ждёт, тем серьёзнее и дороже будет ремонт, особенно если дело в форсунках.

Перечислим основные неисправности, когда придётся посетить сервис:

• загоревшийся индикатор «Check Engine»
• трудности с запуском и нестабильная работа «на холодную»
• чёрные клубы дыма из выхлопной трубы
• необычный звук мотора
• двигатель глохнет «на горячую»
• нестабильная работа ДВС, «троение»
• плавающие обороты

Во всех этих случаях можно подозревать некорректную работу форсунок, которые портятся от воды, плохого топлива и фактора времени.

Но проблемы с подачей топлива в цилиндры может вызвать и выход из строя элементов топливного насоса высокого давления (ТНВД) или износ подкачивающего насоса и его шестерён. И в том, и в другом случае в форсунку будет попадать мелкий абразив, металлическая стружка и пыль. Поэтому при обращении с жалобами на перебои в работе топливной системе проверять рекомендуется её всю целиком.

Итого

Дизельная топливная аппаратура Common Rail не прощает к себе халатного отношения владельца. Сомнительное топливо и игнорирование проблем выйдет боком и сильно ударит по бюджету, если речь идёт о неисправностях форсунок или ТНВД.

Не стоит экономить, надеясь на гаражных умельцев. Отдавайте дизельные топливные форсунки на диагностику и ремонт только профессионалам и будьте готовы к ремонту и замене отработавших свой ресурс элементов при пробеге порядка 200 тыс. км — очень редко форсунки служат дольше.

О том, как самостоятельно диагностировать неисправности дизельного двигателя, узнаете здесь.

Топливные дизельные форсунки найдёте в нашем каталоге

Посмотреть запчасти в наличии

Топливная аппаратура, Дизель, Форсунки, ТНВД, Топливный фильтр, Дизельные ДВС

Самостоятельное восстановление форсунок дизеля (система Common Rail)

Сегодня система Common Rail применяется практически во всех современных автомобилях, независимо от того, дизельные в них двигатели или бензиновые. У этого явления есть объяснение: система очень эффективна и надёжна. Но далеко не каждый автолюбитель чётко представляет себе, как она работает, когда нужно восстановление или замена детелей этого типа. Да и о ремонте форсунок в этой системе у многих весьма поверхностное представление. Разберёмся в этих моментах подробнее.

Что такое система Common Rail

Система Common Rail на сегодняшний день является самым последним этапом развития дизельных и бензиновых моторов с прямым впрыском топлива. Особенностью системы является то, что процесс впрыска и процесс нагнетания давления в топливной рампе происходят отдельно друг от друга.

На сегодняшний день топливная система Common Rail считается передовой

То есть сначала топливо под высоким давлением скапливается в рампе, а затем порциями подаётся на форсунки для последующего распыления в камерах сгорания. В рампу топливо нагнетается топливным насосом высокого давления (ТНВД), а управляется система Common Rail электронным блоком управления (ЭБУ).

Отличие Комон Рейл от бензиновых топливных систем

Главное отличие системы Common Rail от бензиновых систем подачи топлива заключается в её невероятной гибкости. Автолюбитель может очень тонко настроить как параметры впрыска, так и уровень давления в топливной рампе в зависимости от режима работы мотора. Всё, что для этого нужно — изменить настройки ЭБУ автомобиля.

Изменение настроек позволяет удовлетворять постоянно ужесточающиеся требования к токсичности выхлопных газов, к уровню шума мотора и к его экономичности. Бензиновые системы подобной гибкости не могут обеспечить в принципе.

Чтобы изменить хотя бы один из вышеуказанных параметров и подогнать его к желаемому значению, владельцу бензинового мотора придётся очень долго его регулировать.

Основные типы форсунок, используемые в этой системе

В системе Common Rail используются различные типы деталей этого типа Они отличаются как по конструкции, так и по рабочим характеристикам. Перечислим наиболее популярные модели.

Пьезоэлектрическая

Подавляющее большинство моторов с системами Common Rail используют именно пьезоэлектрические форсунки, поскольку они считаются передовыми и имеют множество достоинств.

Исполнительный механизм пьезоэлектрической форсунки основан на компактном пьезоэлементе

Как видно из названия, исполнительный механизм выполнен на основе пьезоэлемента. Использование такого элемента даёт целый ряд плюсов:

• форсунка с пьезоэлементом переключается в 8 раз быстрее по сравнению с аналогами, выполненными на основе электромагнитных клапанов;
• игла в ней весит на 70% меньше;
• такая деталь в течение одного рабочего такта двигателя может впрыснуть топливо несколько раз;
• топливо, впрыскиваемое ней, очень точно дозируется.

Электромагнитная

Электромагнитные форсунки используются преимущественно в бензиновых двигателях. Игла в ней приводится в движение с помощью пружины и электромагнита, причём за один рабочий такт двигателя деталь может произвести лишь один впрыск топлива. С конструкцией этого устройства можно ознакомиться на рисунке ниже.

:  Китайский Qoros представит в Женеве три автомобиляЭлектромагнитные форсунки Common Rail используются преимущественно в бензиновых двигателях

Следует отметить, что по точности дозирования топлива электромагнитная существенно уступает пьезоэлектрической. Этот показатель напрямую зависит от типа системы управления.

Например, если автомобиль оборудован современным ЭБУ, точность дозирования бензина повышается на 10–12%. Есть определённая погрешность и во временных показателях электромагнитных форсунок. Например, игла форсунки может удерживать канал распылителя открытым в течение 2–2.5 мс с погрешностью в 6%. Этот показатель весьма далёк от идеала.

Основные неисправности форсунок

Практически все неисправности, возникающие как в дизельных, так и в бензиновых форсунках, связаны с их засорением. И вопрос сводится лишь к тому, как именно в распылителе возник засор.

Стук

Так называемый стук — неисправность, возникающая вследствие закоксовывания отверстий распылителя. Дело в том, что эта деталь регулярно подвергается воздействию высоких температур. Если водитель постоянно использует некачественное топливо, на распылителях скапливаются смолистые отложения.

Распылитель форсунки Common Rail вышел из строя из-за некачественного топлива

Постепенно поверхность этих отложений покрывается твёрдым нагаром, а в подаче топлива начинаются перебои. Именно в этот момент механизм начинает «стучать». Вот признаки его стука:

• мощность двигателя существенно снижается;
• увеличение оборотов двигателя приводит к рывкам и провалам;
• на низких оборотах мотор работает нестабильно и часто глохнет;
• токсичность выхлопных газов увеличивается в два, а иногда и в три раза.

Для устранения устройство необходимо промыть. Вот основные способы промывки:

• промывка с помощью особых топливных присадок;
• промывка на стенде (для этого детали придётся снимать).

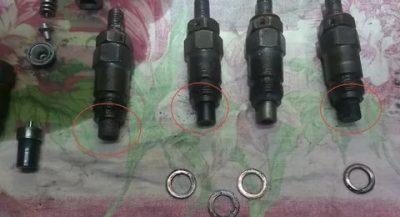

Течь

Течь форсунки обычно возникает из-за разрушения уплотнительного кольца, находящегося под ней. Любая, даже самая незначительная трещина в этой детали ведёт к утечке, так как давление в топливопроводе очень высокое. Кроме того, из-за разрушившегося кольца топливная система утрачивает герметичность и начинается и начинается подсос воздуха в камеру сгорания двигателя.

Из-за разрушения уплотнительного кольца форсунка Common Rail может потечь

Вот признаки того, что форсунка потекла:

• при осмотре двигателя вокруг детали видны характерные маслянистые потёки;
• двигатель очень трудно завести;
• запущенный двигатель работает с перебоями и характерными хлопками.

Ремонт

Дизельные форсунки ремонтируют тогда, когда промывка оказалась безрезультатной. Весь ремонт, в сущности, сводится к замене закоксованного распылителя. Если проблема не исчезла, заменяется и обратный фильтр детали. Для работы нам потребуются следующие инструменты:

• ремкомплект для Common Rail (состоит он из нового распылителя и обратного фильтра);
• набор рожковых ключей;
• спецсъёмник для этих деталей.

Последовательность ремонта

1. Съёмник устанавливается на извлекаемую форсунку.
   Для извлечения форсунок Common Rail лучше всего пользоваться фирменным съёмником
2. В съёмник вставляется шток, на шток накручивается гайка с левой резьбой (эти штоки и гайки поставляются в комплекте с фирменными съёмниками).
   На форсунку Common Rail устанавливается шток и гайка с левой резьбой
3. Рожковым ключом на 36 гайка ослабляется. Вместе с ней ослабляется и сам ремонтируемый элемент.
4. Теперь деталь вручную выкручивается из гнезда.

   Предварительно ослабленная форсунка Common Rail извлекается вручную

5. На неё со стороны фильтра надевается рожковый ключ на 17, на крышку распылителя надевается ключ на 13. После чего ключ на 17 удерживается, а крышка распылителя ослабляется другим ключом.
6. Теперь ослабленная ключами крышка распылителя откручивается вручную.
   Предварительно ослабленная ключами крышка распылителя форсунки Common Rail откручивается вручную
7. Из крышки аккуратно извлекается старый распылитель и заменяется новым.

   С форсунки Common Rail снимается старый загрязнившийся распылитель

8. Из второй части извлекается обратный клапан.
   Обратный клапан форсунки Common Rail можно снять после извлечения распылителя
9. Из обратного клапана извлекается возвратная пружина.
   Возвратная пружина форсунки Common Rail извлекается из обратного клапана
10. Обратный клапан заменяется новым.
    Снятый обратный клапан форсунки Common Rail заменяется новым, из ремкомплекта
11. После этого производится обратная сборка.

:  Советы бывалых водителей

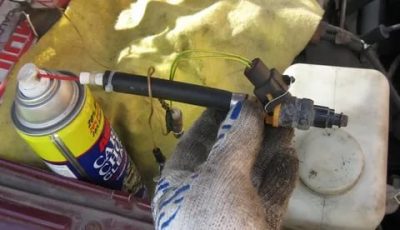

Промывка своими руками

Вначале рассмотрим наиболее приемлемый для автолюбителя вариант: промывка форсунок без их снятия с автомобиля. Для проведения этой процедуры потребуются следующие вещи:

• промывочная жидкость Wynns;
• пустая пластиковая бутылка ёмкостью 1.5 л;
• шланг резиновый длиной 1.5 м;
• 2 соска для автомобильных колёс;
• компрессор автомобильный;
• фильтр для инжектора, 1 штука;
• хомуты стальные для шланга, 4 штуки.

Последовательность промывки

Перед началом промывки придётся собрать простейшее моющее устройство, которое будет работать как капельница для больного.

1. Резиновый шланг разрезается на две части. Конец первой половики шланга надевается на штуцер рампы. Ко второму концу этой половинки подключается фильтр от инжектора.
   Инжекторный фильтр для тонкой очистки топлива, подключается к бутылке
2. В пробке и донышке бутылки высверливается пара отверстий, в которые устанавливаются колёсные соски. Из соска, установленного в донышке, выкручивается ниппель, а затем к нему подсоединяется конец второй половинки шланга. А другим концом этот шланг подсоединяется к выходу инжекторного фильтра.
   Соски для колёс автомобиля, которые будут установлены в отверстия бутылки
3. В результате получается конструкция, представленная на фото ниже.
   Самодельная промывочная система для форсунок Common Rail, сделанная из бутылки
4. Теперь нужно обязательно открыть топливный бак машины (это делается для того, чтобы полностью сбросить давление в топливной системе).
5. В бутылку заливается жидкость для промывки, затем к соску в горлышке подключается шланг автомобильного компрессора и фиксируется хомутом.
   Промывочная жидкость для форсунок от фирмы Wynns — оптимальный выбор при самостоятельной промывке
6. Компрессор включается. Давление не должно превышать 3 атмосферы.
7. Автомобиль заводится и работает на холостых оборотах до тех пор, пока вся промывочная жидкость не будет израсходована.
8. Когда двигатель заглохнет, ему необходимо дать остыть в течение 30 минут. После этого в бутылку заливается оставшаяся промывочная жидкость, а весь процесс повторяется до новой остановки мотора.

Стенд для промывки форсунок

Если самостоятельная очистка не дала результатов, то автовладельцу придётся использовать стенд. Изготовить такое оборудование в условиях гаража не представляется возможным. Поэтому автовладельцу придётся обращаться в специализированный сервисный центр, в котором такие стенды есть.

https://www.youtube.com/watch?v=ZFEqe805LwI

Промывочный стенд BLUSTAR, используется в большинстве современных автосервисов

При стендовой промывке все детали извлекаются из двигателя, устанавливаются на стенд, где и промываются в специальном сольвенте. Помимо этого они обрабатываются ультразвуком. Такой комплексный подход обеспечивает удаление даже самых стойких и твёрдых загрязнений.

Промывочные стенды для форсунок фирмы BOSCH стали появляться в сервисах относительно недавно

В большинстве центров промывка производится на стендах фирм BOSCH и BLUSTAR. Стоимость стендовой промывки форсунок варьируется в пределах от 1000 до 1800 рублей.

Итак, отремонтировать и промыть форсунку вполне можно и самостоятельно, если только случай не тяжёлый. Ну а если загрязнения оказались очень стойкими и их не взяла даже качественная промывочная жидкость, остаётся лишь один вариант: снимать детали и нести их в сервисный центр, на ультразвуковой стенд.

Копирайтер с пятилетним стажем.

Форсунка льет в цилиндр: причины и варианты решения проблемы

05.09.2019

Вопросы, рассмотренные в материале:

• Какие функции выполняет форсунка в автомобиле
• Как проверить, что форсунка льет
• Как прочистить форсунку
• Почему лучше обратиться на СТО, когда форсунка льет в цилиндр дизельного двигателя

Топливная система автомобиля с момента его изобретения значительно изменилась. Современный автомобиль может тратить меньше топлива за счет плавной регулировки оборотов благодаря дозированной подаче смеси. За эту функцию отвечают форсунки двигателя, составляющие инжекторную систему. Данная технология заменила собой классическую карбюраторную схему, превосходя последнюю по всем пунктам. Однако и инжектор подвержен поломкам. В частности, иногда возникает ситуация, когда форсунка льет в цилиндр мотора. Почему это происходит и как с этим бороться? Об этом пойдет речь в данной статье.

Какие функции выполняет форсунка в автомобиле

Абсолютно во всех современных ДВС, как дизельных, так и бензиновых, имеется механизм впрыска топлива. Форсунка в данной системе играет роль насоса, подавая очень тонкую струю горючего под большим давлением и являясь одним из основных элементов инжекторной системы.

Форсунка двигателя — это электромагнитный клапан, который работает в соответствии со специальной программой, заложенной в блок управления двигателем. Данный клапан и обеспечивает дозированную подачу топлива в цилиндры. И под инжектором сегодня понимается как раз организованная система форсунок.

По предназначению данные элементы могут быть:

• для распределенного впрыска;
• для центрального впрыска;
• для непосредственного впрыска.

Подача топлива к каждой форсунке осуществляется под определенным давлением благодаря подаче электрических импульсов от блока управления на электромагнит. Эти импульсы соответственно открывают и закрывают игольчатый клапан в нужные моменты и таким образом регулируют поступление топлива по форсуночному каналу в цилиндр.

Чем дольше действует импульс, тем дольше будет открыт клапан и тем больше топлива поступит в элемент впрыска. Длительность регулируется блоком управления двигателя. Помимо длительности поступления горючего механизм форсунок позволяет создавать различные формы факела топлива и давать струю под разными углами.

Данные изменяемые параметры оказывают значительное влияние на создание топливной смеси в двигателе.

Далеко не все автовладельцы могут сразу найти инжекторную систему в двигателе. Расположение форсунок зависит от используемого в конкретном случае типа впрыска:

• При центральной схеме впрыска 1-2 распылителя размещены во впускном трубопроводе около дросселя, полностью заменяя собой карбюратор.
• При распределенной схеме каждый цилиндр снабжен отдельной форсункой. В данном случае инжектор расположен возле основания впускного трубопровода, куда и впрыскивается топливо.
• При непосредственной схеме инжектор размещен на стенках цилиндра в верхней его части. Впрыск производится напрямую в камеру сгорания.

Таким образом, элементы впрыска являются важной составляющей современного двигателя, бесперебойная работа которого полностью зависит от данных элементов. Поэтому инжектор нуждается в периодическом осмотре и промывке.

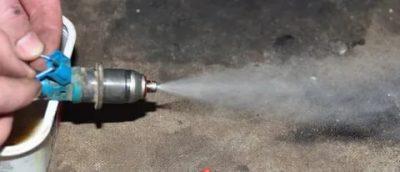

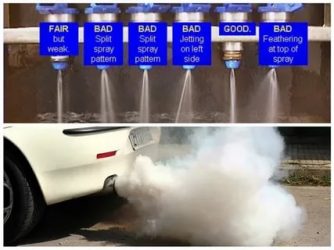

Основные признаки, что форсунка льет, в том числе в цилиндр

Если инжектор пропускает топливо не в те моменты, когда это требуется, в простонародье говорят, что «форсунка льет в цилиндр». При этом топливо плохо распыляется либо просто льется небольшой струей в камеру сгорания. По каким признакам определяется этот сбой? В первую очередь на холостом ходу либо при малых нагрузках появляются характерные подергивания двигателя. По мере разогрева мотора степень подергиваний уменьшается благодаря намного лучшему испарению топлива в разогретом двигателе, даже в случае нарушений впрыска.

Другой признак льющего в цилиндр инжектора заключается в трудностях с запуском двигателя — завести его удается лишь со второй-третьей попытки. Причем раньше таких проблем в точно таких же условиях не возникало. Причина в том, что форсунка льет даже при неработающем двигателе, что приводит к падению давления в рампе. А поскольку топливный насос действует при запуске всего несколько секунд и после этого программно выключается, он не может восстановить требуемое давление. И в таком случае лишь многократным запуском двигателя удается выровнять давление в рампе до нормы.

Помимо этого сильно обедняется топливовоздушная смесь, даже если лить в цилиндр начала лишь одна из форсунок. Горение обедненной смеси значительно ухудшается, зато возрастает чувствительность к детонации, о чем будет сигнализировать соответствующий датчик. К сожалению, многие автовладельцы игнорируют данный сигнал, полагая, что датчик просто неисправен.

«Почему течет форсунка на двигателе: причины и ремонт» Подробнее

Иногда вспышка в моторе может возникнуть еще до начала работы стартера, что служит еще одним признаком подтекающего инжектора. При этом холостая искра при повороте ключа зажигания успевает поджечь вытекшее топливо.

Как проверить, что форсунка льет

Инжектор может лить в цилиндр как в бензиновых, так и в дизельных двигателях. Чтобы обеспечить мотору стабильную и бесперебойную работу, инжектор должен четко отмерять и своевременно впрыскивать порцию топлива в камеру сгорания. Льющий в цилиндр инжектор снижает КПД распыла горючего (нарушается форма факела). Также появляется черный или серый дым, повышается расход топлива и снижается мощность двигателя. Сам мотор заводится с трудом. Проверить детали впрыска можно несколькими способами.

1. Проверка инжектора без снятия.

Это самый простой способ, позволяющий быстро проверить форсунки, не снимая их. Основным критерием здесь является звук, издаваемый работающим двигателем. При наличии высокочастотного приглушенного шума, доносящегося из-под капота, скорее всего, одна из форсунок неисправна или льет в цилиндр и нуждается в чистке.

2. Проверка питания.

В случае проблем с запуском двигателя и при безотказной работе инжектора желательно также провести диагностику подачи питания. Порядок действий здесь следующий:

• отключение колодки от инжектора;
• подключение к аккумулятору двух проводов, одновременно соединяемых с элементами впрыска;
• запуск двигателя и наблюдение за пропуском топлива или его отсутствием.

По результатам наблюдения можно сделать вывод:

• вытекающее топливо говорит о неисправности электрической цепи автомобиля;
• отсутствие подтекания означает, что проблем нет.

3. Диагностика с помощью омметра.

В данном случае для проверки используется омметр.

Этим способом определяются неисправности инжектора (в частности, когда он льет в цилиндр) по измерению его сопротивления. Происходит это в несколько этапов:

• Для конкретного автомобиля узнается стандартное значение сопротивления на форсунке. К примеру, у ВАЗ это значение составляет 11–15 Ом, у иномарок же оно может отличаться как в большую, так и в меньшую сторону.
• Система обесточивается, для чего с АКБ снимается клемма.
• С помощью тонкой отвертки с элемента впрыска снимается электроразъем. Для этого достаточно отстегнуть специальный зажим, расположенный на колодке.
• К элементам впрыска подсоединяются провода измерительного прибора, производятся замеры.

Путем таких измерений определяются текущие значения сопротивления и сравниваются с паспортными. При обнаружении отклонения неисправный элемент необходимо снять и заменить на новый. Затем операция по проверке сопротивления повторяется. При этом нужно оценить работу самого двигателя. Его характеристики должны поменяться в случае правильно выполненных действий.

«Ремонт форсунок Common Rail: диагностика и устранение неполадок» Подробнее

4. Проверка инжектора на рампе.

В этом случае снимается вся топливная рейка, а форсунки, льющие в цилиндр, отсоединяют единым блоком вместе с рампой. Контакты электрической цепи, снятые во время демонтажа, затем снова подключаются к рампе. Также на аккумулятор обратно накидывается снятая ранее клемма «-».

Дальнейший порядок действий:

• Рампу размещают на двигателе таким образом, чтобы была возможность поставить под форсунки емкость со шкалой.
• К рампе подсоединяют шланги для подачи топлива, надежно зафиксировав их концы.
• Двигатель заводится стартером. Рекомендуется для этого привлечь помощника.
• Пока помощник запускает стартер, проверяется КПД работы инжектора. Топливо при этом должно равномерно поступать на все форсунки.
• Двигатель глушится, после чего анализируется уровень топлива в емкостях под инжектором. В норме этот уровень должен быть одинаковым.

Как прочистить форсунку

Из всех поломок инжектора 60 % неисправностей возникают по причине его засорения — он начинает лить в цилиндр. Для борьбы со столь распространенной проблемой придумали несколько способов очистки форсунок.

Перечислим те из них, которые можно реализовать в гаражных условиях:

• Прочистка элементов впрыска на ультразвуковой установке (ультразвуковая промывка). Этот способ, основанный на эффекте кавитации, достаточно трудоемкий и требующий специального оборудования. Используется ультразвуковая ванна, в которой льющие в цилиндр форсунки многократно промываются. Такой очисткой в результате обеспечивается неплохое распыление.
• Промывка инжектора без снятия. Производится с использованием очищающих присадок, которые добавляются в топливный бак. Такая присадка нормализует работу всего двигателя, в том числе элементы впрыска, которые льют в цилиндр. В продаже сегодня предлагается очень большой выбор подобных чистящих средств.

Какой из этих способов лучше? По этому поводу до сих пор существуют разногласия. Объективно можно отметить тот факт, что ультразвуковая промывка чаще всего применяется при серьезных проблемах с двигателем (например, его нечеткой работе). Промывка форсунок присадками, наоборот, более эффективна в рамках профилактической чистки мотора. В этом случае она хорошо справляется с нагаром, образующимся на клапанах.

Однако загрязненный инжектор, который льет в цилиндр, данным способом очищается поверхностно. С устранением более глубокой стадии засорения присадки могут не справиться. Более того, очистка производится вслепую: направленно воздействовать на проблемный участок не получится. Поэтому, когда требуется детально проверить и определить пропускную способность датчиков, в основном прибегают к обработке ультразвуком.

Она производится в специализированных автосервисах, имеющих соответствующее программное обеспечение для вычислений.

Разумеется, более качественный способ очистки в ультразвуковой ванне будет стоить в 2-3 раза дороже простой обработки жидкостью. Но здесь таится другая опасность. Изношенные и неисправные форсунки, льющие в цилиндры, кавитационное воздействие может испортить окончательно, в результате чего эти элементы утратят свою герметичность.

Почему, если форсунка льет в цилиндр дизельного двигателя, лучше обратиться на СТО

Современный элемент впрыска в дизельном двигателе является очень точным механизмом, способным работать при повышенных температурах с топливом соответствующего качества. И одна из проблем, с которой сталкиваются владельцы дизелей, — форсунки начинают лить в цилиндры. Обращаясь с данной проблемой в автосервис, люди зачастую не могут внятно обосновать свою уверенность в том, что неисправен именно инжектор. Ведь без специального оборудования определить, что инжектор льет в цилиндр, практически нереально. А внешние симптомы неисправностей инжектора зачастую неотличимы от признаков неполадок в топливной системе дизельного двигателя.

Большая часть современных дизельных авто укомплектована топливными системами Common Rail от Bosch, Delphi или Denso. Составляющие этих систем обладают высокой чувствительностью к качеству используемого дизельного топлива. Даже небольшая доля механических примесей приводит к тому, что форсунка льет в цилиндр.

Признаки неисправности дизеля (а именно инжекторной системы) будут совпадать с описанными ранее. Источником проблем являются заклинившие или вышедшие из строя детали, а также увеличение диаметра сопла инжектора. При этом двигатель внезапно начинает «троить», а из выхлопной трубы валит черный дым.

Если инжектор сильно льет в цилиндр и не распыляет топливо, это может привести к более серьезной проблеме — оплавлению поршней.

Как уже упоминалось, когда форсунка льет в цилиндр, давление в системе падает ниже минимально допустимого. Решение проблемы зависит от двух моментов. В первом случае инжектор льет в обратном направлении, во втором случае он льет в цилиндр. Правильно выявить истинную причину неисправности топливной системы дизеля можно только в результате диагностики на специальном стенде. По выявленной проблеме будет решаться вопрос о ремонте форсунки либо ее полной замене.

Проблему с льющим в цилиндр инжектором дизеля не рекомендуют устранять самостоятельно. Дело в том, что в процессе ремонта форсунка полностью разбирается и при обратной сборке необходимо строго соблюдать регламентированные размеры и моменты затяжек.

Отклонение хотя бы одного параметра может привести к разбалансированности в работе форсунки, в результате чего поршни могут прогореть. Если инжектор льет «в обратку», а не в цилиндр, он испытывается на стенде.

Испытания заключаются в определении количества выливаемого в обратном направлении топлива за определенный интервал времени для каждого элемента впрыска. Полученные данные сверяются с паспортными значениями от производителя.

«Стук руля при движении: причины и методы устранения» Подробнее

Итак, появились первые признаки нарушения в работе дизельной топливной системы (в частности, форсунка льет в цилиндр). Что делать в этом случае? Единственным правильным решением будет обращение в специализированную мастерскую. Стоимость проверки или замены инжектора сегодня доступна для каждого автовладельца, а решение остальных проблем возьмут на себя специалисты.

Как определить льющую форсунку?

Экономия склоняет многих автолюбителей приобрести машину с дизельным силовым агрегатом. Но вот новые системы питания дизелей могут испортить всё преимущество из-за своей дороговизны, ведь новые форсунки стоят немало.

Производители утверждают, что работа форсунки рассчитана на 100-150 тысяч километров пробега. Но на самом деле они могут работать даже больше, но тогда надо быть бдительным, чтобы не проморгать момент поломки форсунки.

Почему ломаются форсунки?

Как только двигатель начинает развивать недостаточную мощность, при увеличении нагрузки на мотор появляются провалы и рывки, а на малых оборотах работа силового агрегата становится неустойчивой, то следует сразу же задуматься о поездке в СТО для ремонта или в автомагазин, чтобы купить новые форсунки.

Чаще всего форсунки ломаются из-за различного рода загрязнений. Так как эти детали находятся под постоянным воздействием высоких температур, то на форсунке происходит закоксовывание смол, которые содержатся в горючем. Эти твёрдые отложения могут перекрыть отверстия распыла, что нарушает герметичность игольчатого клапана.

Это может привести к тому, что даже качественные форсунки Denso начинают плохо распылять топливо или даже лить. Засорение системы топливоподачи может привести к тому, что засорятся другие элементы форсунки, такие как каналы или фильтр. Чаще всего, ремонт форсунок Common Rail производится при помощи ультразвуковой прочистки.

Первые признаки льющей форсунки

Льющая форсунка – это форсунка, которая плохо распыляет горючее или просто сливает его струйкой в камеру сгорания. Какие признаки того, что работа форсунки нарушена? Прежде всего можно ощущать подёргивания на холостом ходу или при режимах малой нагрузки. Когда мотор немного разогреется, то подёргивания уменьшатся, потому что в разогретом двигателе топливо гораздо лучше испаряется, даже если распыл нарушен.

Если автомобиль не заводится с первой попытки, а только со второй или третьей, а раньше он всегда нормально заводился даже с похожей температурой на улице, то это тоже признак льющей форсунки. Всё дело в том, что если форсунка льёт, она пропускает топливо даже в то время, когда двигатель не работает.

В связи с этим, в рампе очень сильно падает давление. А из-за того, что топливный насос во время пуска работает всего лишь несколько секунд, а потом выключается на программном уровне, то этого не хватает, чтобы в топливной рампе было необходимое давление.

Именно поэтому двигатель приходится запускать несколько раз, чтобы давление выровнялось до необходимой отметки.

Кроме того, если хотя бы одна из форсунок льёт, то это сильно обедняет топливовоздушную смесь. Как известно, что такая смесь горит значительно хуже и сильнее склонна к детонации. Это может заметить датчик детонаций, а многие автолюбители просто не обращают на это внимания, ошибочно считая, что сломан именно сам датчик.

Иногда происходит вспышка в двигателе, когда стартер ещё не работал. Это тоже один из признаков того, что из форсунок подтекает топливо. Этот хлопок чаще всего означает именно то, что холостая искра от зажигания зажгла протёкшее топливо.

Как определить, что форсунка льёт?

Если хотя бы одна из форсунок льёт, то у свечи цилиндра со сломанной деталью сильно закопчён изолятор. Можно проверить как прогреваются патрубки выпускного коллектора. У цилиндра, на котором установлена льющая форсунка, патрубок будет нагреваться намного медленнее.

Проверка форсунок может быть осуществлена и другим образом. Необходимо принудительно включить топливный насос (закоротив контакты или просто подав на него напряжение). После этого нужно достать рампу с форсунками и посмотреть подтекают они или нет. Кроме того, можно подсоединять поочерёдно к каждой форсунке минус и плюс, чтобы сразу убедится в правильном распыле.

А вот выявить среди других ту форсунку, которая подаёт бедную смесь, в домашних условиях достаточно сложно. Когда осуществляется проверка форсунок, под каждую нужно подставить одинаковые ёмкости (мензурки, колбы и т.п.). Самое главное – это не расплескать топливо из этих ёмкостей.

После этого необходимо принудительно запускать каждую из них, подавая на них напряжение с одинаковым интервалом. Потом надо посмотреть на разницу распылённого топлива между форсунками. Разница не должна превышать десяти процентов. Измерение легче всего проверять при помощи медицинского шприца.

Если разница больше, то необходимо произвести ремонт форсунок Common Rail или приобрести новые.

Если форсунка начинает лить, то не стоит отчаиваться. Даже качественные форсунки Denso спустя 150 тысяч километров пробега могут начать протекать. Просто надо это вовремя определить и отвезти автомобиль в СТО.

Как отремонтировать дизельные форсунки: виды и принципы

Двигатели внутреннего сгорания, построенные по схеме впрыска топлива в камеру сгорания с помощью форсунок, наиболее массово представлены на вторичном рынке автомобильной техники, а тенденция развития современного автопрома, вообще, придерживается концепции по комплектации систем топливоподачи всех новых автомобильных двигателей исключительно форсунками.

Технически сложное устройство называемое форсункой является одними из важнейших функциональных элементов систем подачи топлива непосредственно в камеру сгорания двигателя, делая это под большим давлением. А также форсунки отвечают за своевременное образование топливной смеси и за строгое дозирование порции топлива.

При этом они постоянно работают в интенсивном режиме с большими перегрузками и из-за этого со временем теряют часть своих технических характеристик, что как следствие приводит к сбоям в работе двигателя. Поэтому ремонт форсунок дизельных двигателей является одним из наиболее востребованных видов обслуживания автомобилей.

Причины ремонта форсунок дизельных двигателей

Основная проблема заключается в том, что любой мотор автомобиля осуществляет свою каждодневную работу в условиях далеких от идеальных. Поэтому можно определить ряд основных факторов, приводящих к отказу в работе форсунок систем топливоподачи дизельных двигателей, а именно:

• возможное низкое качество дизтоплива на автозаправках, то есть отступление от заявленных отраслевых стандартов, которое будет способствовать неправильному образованию воздушно-топливной смеси в камере сгорания двигателя, что приедет к очень ранней или поздней фазе её воспламенения и как следствие это приведет к прогоранию деталей форсунки;
• наличие присадок или красителей в дизельном топливе, которое будет способствовать загрязнению внутренних каналов форсунок при постоянной работе в режиме больших давлений и высоких температур;
• присутствие в автомобильном топливе тяжелых фракций углеводородов, которые будут постоянно откладываться и постепенно накапливаться на корпусе форсунок при каждом запуске и останове двигателя, так как тяжёлые углеводороды неспособны полностью сгорать, или испаряться. При этом они образуют плохо смываемые смолистые отложения или частицы твердой сажи, таким образом, образовавшийся нарост в канале всего в 5 микрометров снижает пропускную возможность форсунку как минимум на 15%;
• присутствие мелких фракций различных посторонних веществ, таких как металлические частицы, оторвавшиеся при работе от трущихся деталей топливных насосов, а также ржавчины, отделившейся от стенок топливных баков. Это во время прохождения под высоким давлением с большой скоростью через клапаны и сопла будут приводить к износу деталей и эрозии поверхности узлов топливных форсунок.

Признаки неисправности форсунок дизельного двигателя

В независимости от негативных факторов или различных причин, приводящих к неисправностям, в работе топливных форсунок необходимо четко знать и понимать к каким последствиям это может привести. Так, отказ в работе инжектора будет проявляться следующими внешними признаками при работе автомобиля:

• хорошо ощутимое ослабление мощности, при нагретом двигателе;
• различные трудности во время запуска мотора;
• неравномерная работа двигателя на холостом ходу;
• рывки при ускорении;
• заметное увеличение расхода топлива,
• наличие постоянной вибрации в районе двигателя,
• возникновение своеобразных цокающих звуков;
• появление дыма (черного или сизого) из выхлопной трубы,
• медленное достижение высоких оборотов двигателя;
• превышение допустимого уровня моторного масла в поддоне двигателя;
• загорается значок «check engine» на панели приборов.

При появлении подобных симптомов необходимо незамедлительно сделать техническую диагностику в специализированной автомастерской для того, чтобы разобраться и выявить точные причины, которые привели к отказу в работе двигателя.

Неисправности форсунок дизельного двигателя

К основным неисправностям, возникающим при работе форсунок дизельного двигателя можно отнести:

• деформация со временем уплотнительных колец;
• наличие остатков продуктов сгорания на деталях распылителя;
• существенный износ распылителя;
• оплавление кончика распылителя;
• наличие механических царапин на поверхности сопла;
• значительное сужение диаметра сопла инжектора;
• различные механические повреждения деталей форсунки;
• односторонний механический износ иголки распылителя;
• износ поверхности поршня по периферии клапана;
• уменьшение хода поршня клапана или стержня распылителя;
• наличие ржавчины в фильтре тонкой очистки;
• наличие гранул ржавчины на игле и стержне распылителя;
• эрозия уплотнителя высокого давления;
• синее пятно на штифте распылителя из-за перегрева;
• перегорание электрической катушки магнита.

Наличие одной или нескольких неисправностей в работе инжектора вовсе не обязательно потребует его дорогостоящей полной замены, так как даже устранение самой серьезной поломки будет стоить не более трети от цены новой форсунки.

Технология ремонта форсунок дизельных двигателей

Стоит знать, что если автомобилист самостоятельно не ремонтировал форсунки, то лучше обратиться в специализированный автосервис, а вот переоценка собственных сил, как правило, приводит в лучшем случае к потере времени и покупке новой форсунки. В худшем случае — это может стать следствием более серьезного повреждения двигателя.

В зависимости от рода и степени неисправности дизельного двигателя технология ремонта современных топливных систем осуществляется в следующей последовательности:

1. Вначале работу двигателя проверяют на общем стенде диагностики автомобиля, что позволяет локализовать существующую неисправность и отбросить все ложные симптомы срабатывания на отказ, к примеру, из-за сбоев в работе бортовой электроники.
2. При подтверждении того, что неисправность в работе возникла в контуре топливоподачи дизельного двигателя, автомобиль подключают к специализированному диагностическому стенду для топливных систем, где и происходит определение основных причин и выявление дефектов в работе инжектора.
3. Если причины отказа в работе форсунки возникли из-за их несильного засорения, то тогда просто производят химическую промывку топливной системы двигателя без демонтажа и прямо на автомобиле при помощи специальных фирменных растворов. Хотя эта методика не даёт 100% результата при более сложном засорении, но она рекомендуется при проведении планового технического обслуживания автомобиля через каждые 30 000 км пробега в целях профилактики. При этом химическая промывка является самым недорогим способом обслуживания топливных систем дизельных двигателей.
4. Наличие серьезных неисправностей требуют более основательного ремонта форсунок, чтобы устранить все причины, связанные с плохим впрыском дизельных двигателей. Для этого их полностью демонтируют с агрегата и при необходимости очищают от мазута и налетов грязи.
5. Далее, форсунки полностью разбирают и при этом тщательно осматривают все детали, выявляя возможные механические повреждения и различные дефекты, которые могли стать причиной отказа.
6. Для очистки от несмываемых налетов или различного вида нагаров детали инжектора помещают в специальную ванну, где производят полную очистку с помощью ультразвука. Время пребывания деталей и узлов в ультразвуковой ванне напрямую зависит от степени загрязнения и должно быть достаточно, чтобы полностью убрать налет смолистых отложений с узлов и корпуса форсунки.
7. Перед сборкой производят замену всех деталей и узлов инжектора, у которых при осмотре были выявлены механические повреждения или другие дефекты.
8. После проведения всех ремонтных работ, соблюдая технологическую последовательность, топливные форсунки аккуратно собирают, при этом обязательно комплектуют новыми резинотехническими уплотнителями.
9. Перед установкой на двигатель, форсунки проверяют на работоспособность с помощью испытательных стендов, при необходимости производят регулировку и записывают выходные параметры для пьезоэлектрических типов форсунок.
10. Отремонтированные форсунки устанавливают непосредственно на двигатель, при этом рекомендуется обязательно произвести замену на новые, уплотнительных медных шайб и болтов крепления. В заключение производят при необходимости наладку блоков управления двигателя.

Как правило, ремонт комплекта топливных форсунок дизельных двигателей на специализированом авторемонтном центре занимает не более двух дней, а общая стоимость ремонтных работ составит в районе 30% от цены нового комплекта инжектора.

Оборудование для ремонта форсунок дизельных двигателей

Существующее сегодня на рынке оборудование для ремонта форсунок дизельных двигателей можно разделить по технологической сложности и функциональным возможностям на несколько категорий, а именно:

• профессиональные станции для проверки и диагностики всех видов неисправностей топливных систем, как правило, его могут позволить себе крупные сервисные центры;
• специализированные стенды для испытания форсунок, которые вполне доступны по цене даже для небольших автосервисов;
• индивидуальные тестеры для диагностики форсунок как минимум должны присутствовать в каждой автомастерской, специализирующейся на ремонте дизельных двигателей;
• электронные приборы и измерительные инструменты для выполнения регулировок форсунок;
• инструменты для разборки и сервиса форсунок
• ультразвуковые ванны для очистки форсунок.

Только наличие в автосервисе оборудования для диагностики и специализированного инструмента будет, является необходимым условием для проведения качественных работ по ремонту форсунок дизельных двигателей.

Источник

Игорь созерцатель

• Активность: 83k
• Пол: Мужчина

Игорь созерцатель

Проблемы дизельного двигателя, связанные со стуком форсунок

Особенности конструкции бензиновых и дизельных силовых агрегатов определяют различия между ними. Визуально владельцы транспортных средств обращают внимание на более высокий уровень шума при работе турбодизелей. Различимыми звуками являются дребезг и звон детонации – характерные при эксплуатации дизельного мотора.

Причиной более высокого уровня шума является принцип работы агрегата. При сжатии воздуха в цилиндрах и воспламенении горючей смеси слышно характерное тарахтение. Для бензиновых агрегатов сравнимый уровень шума возможен при различных неполадках. Если дизельный мотор имеет дефекты в работе, определить необходимость ремонта можно по увеличению уровня посторонних звуков.

Принцип работы бензиновых силовых агрегатов и турбодизелей отличается. Мотор первого типа предполагает смешивание топлива и воздуха, последующее сжатие горючего и его поджог с помощью свечи накаливания. Для дизельного силового агрегата характерно сжатие выступающих воздушных масс. При поступлении топлива происходит реакция со сжатым воздухом, возгорание смеси без использования системы зажигания.

Тарахтения дизельного мотора объясняется принципом действия силового агрегата. В момент контакта воздуха, разогретого сжатием до высокой температуры, и холодной солярки происходит воспламенение смеси. Поршень в момент контакта находится вблизи мертвой точки. В цилиндре происходит детонация, звук от которой отчетливо слышен. Владелец транспортного средства слышит тарахтение мотора. В зависимости от параметров силового агрегата меняется сила звука. Чем выше степень сжатия, тем громче тарахтит дизель.

Большинство бензиновых моторов имеют степень сжатия топливной смеси в интервале от 8:1 до 10:1. Для дизельных моторов данный показатель существенно выше. Минимальное значение составляет 14:1, максимальное достигает величины 25:1. Подобные характеристики обеспечивают большую эффективность эксплуатации турбодизеля. Повышенный шум является побочным эффектом, не влияющих на качество работы и ходовые характеристики мотора.

Типовым признаком дизельного силового агрегата является отсутствие системы зажигания электронного типа. За счет подобной конструкции моторы на солярке плохо заводятся при низких температурах. Одним из решений облегчения пуска является установка свечей накаливания.

От стандартного аккумулятора свечи запускаются в работу и прогревают проволочную катушку в камере сгорания. На холодных оборотах такая конструкция обеспечивает более уверенную работу двигателя, при этом шум становится более заметным. Постепенно звук работающего мотора уменьшается. Заглушить шумы можно при помощи установки специальных опор.

По крайней мере, в салоне транспортного средства становится более комфортно находиться.

Как определить поломку дизельного двигателя по звуку работы

При длительной эксплуатации автомобиля многие владельцы начинают различать характерный звук работы силового агрегата. Исправный мотор функционирует равномерно, без посторонних шумов и стуков. Если отчетливо слышны нехарактерные звуки, лучше всего обратиться в сервисный центр. Для моторов разных марок и моделей причины изменения шумом могут отличаться. В отдельных случаях решить проблему поможет плановое обслуживание. В других ситуациях требуется немедленная диагностика и ремонт ДВС.

Для большинства двигателей дизельного типа любая поломка или дефект сопровождаются изменениями в уровне шума. Для исключения ошибок в определении причин требуется комплексная диагностика ДВС, так как подобные звуки могут исходить от разных узлов. Легче всего исправлять поломки, вызванные ослаблением фиксирующих элементов. В противном случае может потребоваться дорогой ремонт.

Характерные виды стуков

Посторонние шумы в работе дизельного двигателя можно разделить на четыре условные категории: по силе, звучанию, цикличности, причине возникновения. Такой подход позволяет составить классификацию звуков, быстрее и точнее определить истинную причину поломки.

Если посторонние шумы практически незаметны, допускается использование транспортного средства. При этом желательно посетить сервисный центр для диагностики и устранения дефекта. При среднем уровне шума эксплуатация автомобиля возможна лишь в течение короткого периода, лучше всего немедленно показать технику квалифицированному мастеру.

Если посторонние звуки раздаются громко и отчетливо, необходимо немедленно заглушить мотор и вызвать эвакуатор. Дальнейшее использование техники возможно только после диагностики и устранения поломок. В противном случае последствия станут необратимыми, может потребоваться замена ДВС.

При звонких стуках необходимо обратить внимание на точки соприкосновения твердых элементов мотора. Глухие удары говорят о соприкосновении металла и более мягких материалов, происходящем при непосредственном контакте с маслом. От уровня цикличности зависит определение срочности обращения в сервис. Если появление посторонних шумов нельзя связать с определенной периодичностью, проблема может быть как простой, так и сложной. При циклически повторяющихся стуках желательно сразу обратиться в сервис.

Основные причины посторонних шумов силового агрегата

В большинстве случаев ремонта дизельных ДВС причины появления посторонних шумов схожие. Специалист может достоверно определить причину поломки по характеристикам стука. Удары внутренних элементов друг об друга трудно спутать при наличии большого опыта и высокой квалификации. Существует несколько типовых причин, связанных с посторонними стуками.

Проблемы с распредвалом

При запуске силового агрегата и его работе на холостых оборотах может отчетливо издаваться глуховатый стук. Постепенно звук становится мягче и совсем пропадает, что объясняется поступлением разогретого масла к подшипникам. Скорее всего, данные элементы требуется заменить. Износ механизмов связан с использованием некачественного масла, наличием в жидкости посторонних примесей. Устранение царапин на валу требует сложного ремонта. В противном случае двигатель может быстро выйти из строя.

Проблемы с коленвалом

Для дизельных двигателей износ коленвала становится причиной посторонних шумов. Чаще всего дефекты фиксируются на шейках и вкладышах. В результате подшипники расшатываются. К ним поступает недостаточное количество смазки. Одновременно на коленвал попадают вода, охлаждающая жидкость, посторонние примеси. Последствия – деформация шеек коленвала и дорогой ремонт.

Выход из строя насос-форсунок — причина стука коленвала. Также причинами могут быть заклинивание иглы, дефекты и сбои в работе насоса ТНВД. Чаще всего постороннее постукивание связано с постукиванием плунжера. При использовании низкокачественной горючей смеси наблюдаются сбои в работе ТНВД, мотор стучит на холостом ходу. В некоторых случаях посторонние шумы начинаются в процессе движения автомобиля.

Проблемы с распределением фаз

Характерная причина появления стука – сбой в работе системы фазораспределения. Такие ситуации влекут за собой недостаточный ход поршня. Данный элемент не достает до нужных клапанов, соответственно двигатель работает со сбоями.

Проблемы с форсунками дизельных двигателей

Неисправности насос-форсунок являются основными причинами посторонних шумов при работе дизельного мотора. Форсунка  — один из основных узлов любого силового агрегата, от ее состояния зависит работоспособность двигателя. С помощью данных элементов обеспечивает подача горючей смеси в камеру сгорания. Частота импульсов форсунки превышает 2 тысячи в минуту.

За счет работы инжектора топливо равномерно распределяется по всей верхней части поршня. Горючая смесь горит в форме факела. По своему типу и конструкции форсунки могут быть механическими и электромеханическими. Стук издают элементы любого типа. Чаще всего владелец отчетливо слышит стрекот или цоканье из-под капота. Определить наличие посторонних звуков можно при касании рукой топливопровода. Специалист сразу почувствует посторонние вибрации, повторяющиеся циклично.

Диагностика и поиск дефектов форсунок

При наличии некоторого опыта, инструмента, места для осмотра, проверить работоспособность форсунок можно своими силами. Владелец должен последовательно отсоединять топливные трубки, выкручивать форсунки, начиная с первого цилиндра. Вместо форсунок используются заглушки. После отключения каждой форсунки внимательно слушается двигатель. Если характерный стук пропадает, проблема кроется в работе последнего отключенного элемента. Один из вариантов – отключение форсунок парами.

Основные причины стука форсунок

Изменения и сбои в настройке топливной арматуры являются причиной появления шума. Аналогичные последствия фиксируются при использовании некачественной горючей смеси или подаче излишнего объема топлива. В таких ситуациях необходимо последовательно отсоединять штуцеры с форсунок. Визуально можно увидеть последствия жесткого сгорания солярки.

Для старых моторов можно постепенно откручивать форсунку. При этом топливо просачивается через штуцер. В камеру поступает меньший объем горючей смеси. Если одновременно происходит снижение уровня шума, потребуется замена последней проверяемой форсунки.

Посторонние стуки по причине износа распылителей

В производстве форсунок используются современные технологии. Для распылителей характерен пятый класс точности. При работе силового агрегата внутрь форсунки исключено попадание грязи и посторонних элементов. Для смазки распылителя используется дизтопливо. Если распылитель получает даже незначительное повреждение, изменяется качество подачи топлива, направление впрыска. Практически единственным способом восстановить работоспособность является замене распылителя. Характерный для данного дефекта стук сразу пропадает.

Менять распылители необходимо при первых признаках посторонних шумов и стуков. В некоторых случаях избавиться от шума можно путем регулировки давления впрыска. Такая мера является рабочей, но действует кратковременно.

При износе распылителя увеличивается уплотнитель. Пружины продолжают работать в прежнем режиме. При этом давление оказывается на большую площадь уплотнителя, отсутствует уплотнение распылителя. В результате силовой агрегат начинает отчетливо стучать. Регулировка пружины не дает нужного эффекта. Последствиями могут стать поломки ТНВД и самого дизельного двигателя. В некоторых случаях поможет простая промывка иглы. Замена распылителей также доступна для большинства владельцев дизельных автомобилей.

Замена распылителей требует привлечения квалифицированных мастеров. При этом стоимость запчастей не является завышенной. В противном случае необходимо готовиться к более серьезным проблемам в работе ДВС. Соответственно в скором времени потребуется дорогой ремонт.

Форсунки дизельные электрические и многие другие для своего авто вы сможете подобрать на нашем сайте
