Чистка и регулировка газовых форсунок ГБО Valtek. Промывка газовых форсунок своими руками



Здравствуйте. Рад приветствовать Вас на сайте о газобаллонном оборудовании ГБОшник. Сегодня поговорим о газовых форсунках, о том как в домашних условиях почистить газовые форсунки, а также как отрегулировать форсунки ГБО своими руками, используя микрометр.

Для начала небольшое вступление..

Всем известно, что «бадяжат» у нас не только бензин и ДТ. Давным-давно АГЗС научились «надувать» нашего брата, да не газом, а воздухом, подмешивая в газовое топливо различную гадость, которая пагубно влияет на состояние газовой аппаратуры и всего двигателя в целом.

Рекомендую: Заправка автомобиля с ГБО: как правильно и безопасно заправляться газом?

Так однажды было замечено, что мотор работает нестабильно на газе, во время переключения на газ мотор глох, а холостого хода просто не было. Кроме прочего ухудшилась динамика, пропала тяга, увеличился расход газа и появились провалы во время разгона. Причем вышеописанные «глюки» проявлялись, как правило, «на холодную». Спустя какое-то время после прогрева двигателя до оптимальной температуры, все эти «болячки» практически исчезали.

Проблема не давала жить и ездить на любом авто. Порывшись в Интернете, нашел похожие случаи, а также отзывы тех, кто «победил» данную проблему. Подозрение упало на фильтра (как менять фильтры и сливать конденсат написано тут и тут), а также газовые форсунки. Фильтры были заменены, кстати, во время замены было обнаружено большое количество смолы в фильтрующих элементах, это насторожило и заставило задуматься. Если в фильтрах столько «каки» то, что же тогда в газовых форсунках? Решение было принято — необходима чистка газовых форсунок, а также дальнейшая их калибровка. Что из этого вышло — читайте дальше…

Актуально: Как слить конденсат с газового редуктора?

Чистка газовых форсунок — пошаговый фотоотчет

1. Первым делом необходимо перекрыть подачу газа, для этого закручиваем один или два вентиля на газовом баллоне.

2. Заводим машину и даем поработать для того, чтобы сбросить давление в газовых магистралях и выработать остатки газа.

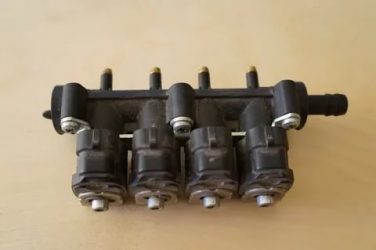

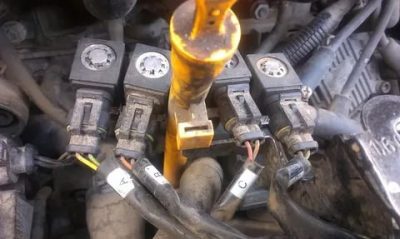

3. Производим демонтаж газовой рейки с форсунками. У каждого данный процесс будет происходить по-своему, все зависит от марки форсунок и типа двигателя.

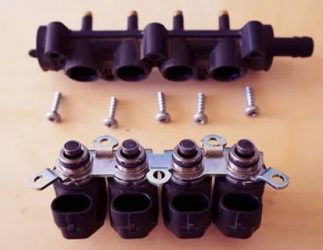

4. Далее, используя отвертку, выкручиваем саморезы и достаем газовые форсунки.

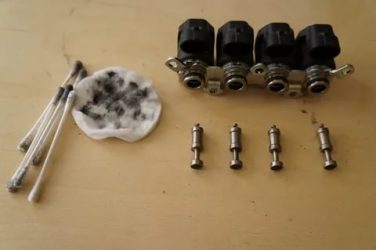

5. Извлекаем штоки из корпуса форсунок. На фото видна причина всех моих бед — смолистые отложения, они то и не давали форсункам полноценно функционировать. Когда мотор холодный и форсунки не прогреты, вязкая смола препятствовала нормальному ходу штока газовой форсунки.

6. Используя ватные палочки и спирт (можно и растворитель), вытираем штоки, а также то, что внутри корпусов.

7. Сборка выполняется в обратной последовательности.

Второй этап — регулировка хода штока форсунок

1. Выкручиваем жиклеры из рампы.

2. Достаем соответствующий штекер питания.

3. Вместо жиклера устанавливаем специальный переходник, в который будет установлен микрометр.

4. Далее устанавливаем микрометр, смотрим на стрелку, если она начала двигаться, значит якорь соприкоснулся с штоком микрометра.

5. Устанавливаем штекер в катушку газовой форсунки.

6. Сбиваем показания микрометра в ноль.

7. Подаем питание 12В на катушку на протяжении 1 секунды или меньше.

8. Записываем значение, которое показывает прибор.

Форсунка	Ход форсунки (в мм)
1	0,37
2	0,47
3	0,45
4	0,51

9. Теперь собственно начинаем регулировать газовые форсунки. Для этого необходимо крутить болт под шестигранник, который является регулировочным винтом хода якоря.

Закручивая (по часовой стрелке) — мы уменьшаем ход якоря форсунки.

Откручивая (против часовой) — мы увеличиваем ход якоря форсунки.

10. Снова подаем питание на катушку газовой форсунки и производим контрольные замеры. По такому же принципу необходимо проверить все форсунки. Максимально допустимый ход якоря форсунки Valtek не должен превышать 0,7 мм.

Результаты

На холостых мотор больше не глохнет, расход газа нормализовался, «на холодную» двигатель работает так же, как и при прогретом ДВС. Проще говоря, все пришло в норму, динамика, тяга, все как было раньше. Я доволен! Спасибо за внимание, до новых встреч на ГБОшнике. Надеюсь, статья была для вас полезной!? Пока.

По материалам этой статьи

Какие газовые форсунки выбрать — чистка и замена

Газовая форсунка относится к техническим узлам ГБО и регулирует точность объема подаваемого в камеру сгорания силового агрегата метана или пропана, где после этого происходит сгорание газовоздушной смеси. Жидкий газ подается к редуктору, происходит испарение, и далее смесь подается под давлением к форсункам. То есть форсунки – это основной элемент подачи топлива в двигатель транспортного средства.

Основные параметры газовых форсунок

Форсунки, предлагаемые на рынке производителями, очень разнообразны по своему техническому исполнению и конструктивным характеристикам.

Основными и принципиально важными моментами при выборе этого элемента системы ГБО служат следующие моменты:

• материал, из которого изготовлен корпус;
• тип применяемого топлива;
• напряжение, при котором работает катушка;
• давление, вырабатываемое при работе и максимальное давление;
• временной интервал, за который открываются элементы;
• период закрытия;
• диапазон температур, при которых работает движок;
• диаметр выпускного штуцера снаружи;
• размеры седла клапана;
• вариации в размерах жиклеров газовых форсунок.

Важно учитывать каждую приведенную техническую точность, потому что каждое значение дает существенное изменение в работе комплекта ГБО и сильно влияет на корректную работу агрегата.

Выбор в зависимости от поколения ГБО или по торговой марке

Здесь все зависит от того, какого поколения выбрано ГБО, так как механизмы, заведующие доставкой топлива, имеют сильные различия в своей конструкции. Это необходимо учитывать при выборе модели, иначе при эксплуатации возникнут проблемы.

Разновидность поколений ГБО – это, в основном, условное соответствие пакета установки стандартам и типовому различию впрыска ДВС:

• II поколение идет по стандарту Евро 2 и подходит карбюраторным моторам;
• III и IV поколение для раздельно впрыска, то есть для инжектора;
• V и VI поколение – это уже для движков с диагностическими и управленческими системами, основанными на применении электроники.

Читайте, как работает устройство газовой форсунки 4 поколения.

При ошибочном выборе комплектующих для разных видов поколения ГБО можно напрасно потратить средства и приобрести ненужные материалы. И тогда придется демонтировать поставленные газовые форсунки и купить новые, те которые непосредственно подходят.

Вам будет интересно >>  Газовые форсунки Ловато

Итак, чтобы не производить замену газовых форсунок, нужно покупать полный комплект для ГБО после IV поколения. А для более ранней версии можно выбирать форсунки на газ у тех производителей, кто выпустил систему ГБО, стоящую на авто.

А также, кроме технических характеристик, механизмы, регулирующие впрыск, отличаются по стоимости.

Более дорогие марки отличаются следующими моментами:

• качество изготовления деталей;
• применением материалов высокого качества;
• точность проработки отдельных важных моментов;
• большим жизненным ресурсом;
• отличительной надежностью.

Думая о том, какие форсунки выбрать, лучше всего обратиться за консультацией в специализированный центр, где монтировали оборудование.

Неисправности в системе впрыска ГБО

Газовая форсунка ГБО, при сбое в работе в системе впрыска, вполне подлежит ремонту. Но для этого необходимо под рукой иметь ремкомплект газовых форсунок.

Так как правильную и слаженную работу всей системы ГБО задают именно форсунки, то надо научиться диагностировать их неисправности.

Это может быть:

• загрязнение форсунки;
• нарушение баланса рейки;
• обрыв цепи;
• замыкание катушки;
• электронные неполадки.

Причин может быть много, но если проигнорировать их и не среагировать вовремя, то можно ограничиться не просто заменой деталей механизма впрыска, а попрощаться со всем силовым агрегатом. Поэтому, в случае сомнений, в чем именно неисправность, лучше доставить автомобиль на электронный стенд, где механики подробно опишут поломки.

Возможно, все закончится выяснением того, как прочистить газовые форсунки, а может быть, понадобится расширенный ремонт. Но, в любом случае, это более выгодно с экономической точки зрения, нежели замена всего движка.

Хотя ГБО нового поколения уже оснащены системами, которые сами контролируют и диагностируют неполадки. Но все-таки, если автомобиль дооборудован газовой установкой, проведение осмотра самой системы – абсолютно не лишняя манипуляция. Бывает, что в ходе выяснения выплывают незначительные мелочи, которые, однако, могут привести к серьезным поломкам.

Также при покупке форсунок необходимо ознакомиться с отзывами на производителя и провести сравнительную характеристику цен на такие детали, так как дешевые детали могут послужить причиной больших проблем. Лучше всего, при возникновении любых вопросов относительно ГБО, обращаться на станцию, где специалисты смогут проконсультировать по работе системы ГБО.

Вам будет интересно >>  Особенности газового оборудования Политрон

На нашем сайте есть статьи про газовые форсунки фирм:

• Ловато;
• Валтек;
• AEB;
• Барракуда;
• OMVL.

Чистка форсунок гбо 4 поколения своими руками

Эксплуатируя автомобили на газовом топливе, водители часто сталкиваются с некорректной работой или поломками ГБО. Эффективность работы данного оборудования во многом зависит от исправности газовых инжекторов. Их эксплуатация проходит в условиях воздействия высоких температур, а иногда и некачественного топлива.

Владельцам транспортных средств, работающих на газе рекомендуется знать, как проводится ремонт, чистка и регулировка газовых форсунок ГБО 4 поколения своими руками. Это поможет в некоторых ситуациях и сбережет материальные средства.

Общие сведения

Газовые форсунки – это специальные узлы ГБО, которые отвечают за дозировку горючего, по сути, являясь скоростными клапанами. Благодаря их исправной работе, обеспечивается необходимое соотношение газо-воздушной смеси в ДВС. Такие механизмы начали применять в 4 поколении ГБО.

Одними из самых популярных являются штоковые модели от компаний Valtek (Вальтек), Rail (Реил), Digitronic (Диджитроник), OMVL (ОМВЛ), Lovato (Ловато). Несомненный плюс их в том, что они легко поддаются ремонту, который заключается в промывке, замене ремкомплекта и регулировке, в отличии от неразборных инжекторов как BRC (БРС), Barracuda (Барракуда) и им подобных.

Признаки и возможные причины неисправностей

Симптомами неисправности одного или нескольких инжекторов могут являться:

1. высокий расход топлива;
2. ухудшение динамических характеристик машины;
3. неустойчивая работа двигателя, троит ДВС (не работает одна или пара форсунок);
4. провалы при нажатии на педаль газа;
5. сбои в работе различных датчиков, появление ошибок «Check engine» (например, МАП сенсора);
6. стук в форсунках (громко работают «цокают»);
7. утечки газа через инжекторы (льют/травят);
8. авто перестаёт работать на холостом ходу, не включаются форсунки.

Причинами этому могут быть:

• износ демпферных резиновых колец на штоках клапанов (из-за этого стучат форсунки);
• выработка посадочного места (седла) клапана или его запорной резинки;
• изнашивание штока (ещё его называют поршень, якорь) или гильзы (он же сердечник, цилиндр, колба);
• заклинивание якоря в цилиндре;
• ослабление упругости возвратной пружины поршня;
• выход из строя электромагнитной катушки (соленоида);
• нарушение целостности электропроводки.

Все перечисленные причины могут появиться естественным путём или из-за некачественных деталей, несвоевременности ТО газового оборудования, нарушения правил установки инжекторов. Так, например, не заменив вовремя фильтры ГБО, газовый конденсат (маслянистая жидкость, вода, грязь) могут попасть в форсунки, что может вызвать их подклинивание или ускоренный износ.

Также горизонтальное положение при установке, влияет на неравномерный износ (эллипсом) корпуса гильзы и штока. Да и банальное несоблюдение правил монтажа проводов (скрутки вместо пайки, перепутывание, ненадлежащее крепление), со временем может вызвать проблемы.
Так или иначе, но форсунки такого типа редко доживают до 70 тыс. км. пробега без ремонта (смены ремкомплекта). Всё зависит от условий их эксплуатации.

Как проверить работоспособность форсунок ГБО

Детально проверить газовые форсунки (время впрыска/открытия, пропускную способность) возможно лишь при подключении диагностического оборудования, а также после демонтажа всей рампы и проверке её на специальном стенде в условиях автосервиса. Либо собрать самодельный стенд.

Самостоятельно выявить какая форсунка не работает и наличие утечек (герметичность), возможно только путём поочерёдного отключения разъёмов/фишек и снятием шлангов с выходных штуцеров. Применять такие методы крайне не рекомендуется!

Пошаговый ремонт газовых форсунок ГБО своими руками

Чтобы отремонтировать форсунки ГБО 4 поколения тип Valtek или OMVL, для этого потребуется снять всю рейку в сборе:

• перекрыть поступление газа на баллоне. Чтобы это сделать, нужно закрутить соответствующий кран мультиклапана;
• завести двигатель на некоторое время, для выработки остатков топлива из системы;
• отключить клеммы АКБ;
• отсоединить шланги и электропитание;
• открутив виброгасители, снять газовую рампу.

Разборка и промывка

Для того чтобы разобрать и промыть форсунку (рассмотрим на примере Вальтек type 30), нужно:

1. ключом на 12 выкрутить калибровочные жиклёры/сопла снизу рампы;
2. круглогубцами или отвёрткой снять стопорные кольца катушек;
3. демонтировать катушки;
4. вывинтить (ключ на 14) сердечники клапанов и вынуть из них поршеньки.

Далее нужно проверить на предмет износа: резиновые детали, сёдла клапанов и штоки с гильзами.

Важно! Если предполагается только чистка газовых форсунок, без замены деталей, собирать все элементы нужно обязательно на свои места не перепутав их. Также, в таком случае продлить жизнь форсункам поможет — если перевернуть просаженные запорные резинки на штоках.

Провести дефектовку деталей. Выявить продавленные резиновые кольца отбойники и уплотнители, также проверить на износ цилиндрики и якоря. На резинке клапана не должно быть больших углублений от седла. Седло тоже имеет свойство усадки со временем. Непригодные части отбраковать.

Затем почистить детали форсунок от грязевых отложений, сделать это удобно с помощью ветоши, ватных палочек. Применив очиститель карбюратора (карбоклинер), ацетон, бензин или другие подобные средства.
Резиновые изделия (если принято решение не менять), нужно снять, мыть их агрессивными веществами нельзя. Резина может разбухнуть от таких составов. По этой же причине чистить/промывать форсунки (неразборные) такие, как Hana (Хана), Barracuda (Барракуда), Brc (БРС) не желательно, хватает эффекта от такой очистки ненадолго, если вообще они будут работать после этого.

Чистка газовых форсунок своими руками: пошаговая инструкция, принцип работы и устройство

Автомобилями, работающими на сжиженном газе, сегодня никого не удивишь. Они встречаются так же часто, как и те, что работают на бензине. Установка газобаллонного оборудования даёт определённые преимущества в процессе эксплуатации автомобиля лишь при условии, что за этим оборудованием будет осуществлён соответствующий уход. Одним из этапов обслуживания является контроль состояния и чистка газовых форсунок. Своими руками это сделать несложно. Достаточно лишь разобраться в их устройстве.

Устройство форсунок

Приступая к самостоятельной чистке газовой форсунки, автолюбителю необходимо чётко представлять, как она устроена. По своему устройству она идентична бензиновой с той лишь разницей, что её проходные сечения имеют гораздо больший размер. Это обусловлено тем, что объём поступающего в цилиндры двигателя испарённого газа более чем в 200 раз превышает эквивалентную дозу бензина. В корпусе штоковой газовой форсунки находится:

• электромагнитная катушка (она имеет довольно низкое сопротивление — около 1−3 Ом);
• шток с уплотнителями;
• пружина;
• штуцер (он используется вместо высокоточных распылителей и имеет специальное отверстие определённого калибра).

Для более удобного и эффективного использования несколько деталей соединяют в одну конструкцию — рампу. Количество форсунок в одной рампе может быть различным. Определяется оно количеством цилиндров в рядном двигателе либо числом цилиндров в ряду V-образного или оппозитного двигателя.

Принцип работы

На такой, казалось бы, несложный элемент, как распылитель газа, возложена очень важная функция. Он отвечает за дозированную подачу газа во впускной коллектор двигателя. Когда из баллона газ поступает в редуктор-испаритель, происходит его преобразование в пар. Далее он попадает на форсунку, где по сигналу ЭБУ осуществляется или прекращается его подача на жиклёр и в камеру сгорания. Нужные прошивки ЭБУ обеспечивают полноценный контроль всего процесса. Располагаются газовые распылители под капотом автомобиля в специальных местах, выбранных согласно их конфигурации.

В продаже встречаются разнообразные модификации распылителей газа (регулируемые и нерегулируемые, одиночные и для использования в рампе). Ещё одно отличие этих деталей заключается в разном материале, из которого они могут быть изготовлены. Однако все виды форсунок для газобаллонного оборудования в первую очередь делят на следующие:

• Ремонтопригодные. В случае выхода их из строя такие распылители можно почистить и починить.
• Ремонтонепригодные. Ни чистке, ни ремонту они не подлежат. В случае поломки их требуется менять на новые.

Выбирая форсунки для газобаллонного оборудования, автолюбитель должен учитывать возможность их самостоятельной чистки. В процессе выбора важно также обращать внимание на скорость их работы. Этот показатель зависит от следующих характеристик:

• Линейность работы. Если использовать в автомобиле дешёвые нелинейные распылители газа, это может спровоцировать падение мощности двигателя, перерасход газа, преждевременную поломку каталитического анализатора и другие проблемы.
• Время отклика (реакция). Так называется временной промежуток, в течение которого форсунка открывается и закрывается. Чем он короче, тем лучше. Именно от времени реакции зависит точность дозирования подаваемого газа.
• Производительность. Все форсунки, установленные в газобаллонном оборудовании, должны обеспечивать равную подачу газа на каждый цилиндр двигателя.

Автомобильному двигателю часто приходится работать в экстремальном температурном режиме. Все показатели работы распылителей газа должны оставаться неизменными при разной температуре.

Признаки неисправной работы

То, что форсунки стали работать неправильно, может заметить каждый автомобилист, у которого есть хотя бы небольшой опыт использования газобаллонного оборудования. Внешне неполадки в их работе проявляются так:

• нестабильная работа мотора;
• отсутствие холостого хода;
• отсутствие тяги;
• увеличение расхода топлива;
• ухудшение динамики работы двигателя и др.

Все эти признаки свидетельствуют о том, что газовые форсунки нуждаются в незамедлительном очищении. Причиной, по которой они засоряются, может стать неправильное обслуживание газобаллонного оборудования, использование некачественных фильтров паровой и жидкой фракции топлива, применение для заправки автомобиля дешёвого сжиженного газа ненадлежащего качества.

Самостоятельная чистка

Обнаружив явные признаки засорения, многие автолюбители пытаются почистить газовые форсунки самостоятельно. Процесс их очистки состоит из нескольких этапов:

1. Закрыть расходный кран, расположенный на газовом баллоне. Это необходимо сделать, чтобы газ не поступал в двигатель.
2. Выработать всё топливо, оставшееся в магистрали. Когда газ закончится и автомобиль переключится на бензин, нужно ещё несколько раз осуществить принудительный переход на газ, чтобы выработались все остатки газа.
3. По-разному отметить провода, идущие к катушке и рампе с форсунками. Таким образом удастся избежать путаницы в проводах при их обратной установке. Для обозначения удобно использовать изоленту или маркеры разных цветов.
4. Снять рампу с форсунками, выкрутить калибровочные жиклёры.
5. Демонтировать штопорные кольца и катушку, открутить направляющие.
6. Вынуть штоки, пружины и уплотнительные кольца. При этом обязательно нужно запомнить, из какого инжектора вынут тот или иной шток.
7. Удалить загрязнения и отложения со штоков, избегая намокания резиновых уплотнителей.
8. Очистить внутреннюю часть корпуса форсунки. Для очищения лучше всего подходит ветошь, поскольку при её использовании на деталях не остаются ворсинки ткани.
9. Восстановить расположение всех деталей в обратном порядке.

После того как все форсунки будут возвращены в рампу, останется установить её на прежнее место, правильно подключить провода. Перед использованием оборудования обязательно следует проверить систему на наличие утечек

. Для этого нужно нанести мыльный раствор на все соединения и включить расходный вентиль. В местах, где будет выходить газ, появятся пузыри. Эти места нужно дополнительно зафиксировать.

Как почистить и отрегулировать штоковые газовые форсунки 4 поколения ГБО типа Valtek

Последнее обновление — 2 апреля 2020 в 11:57

Эксплуатируя автомобили на газовом топливе, водители часто сталкиваются с некорректной работой или поломками ГБО. Эффективность работы данного оборудования во многом зависит от исправности газовых инжекторов. Их эксплуатация проходит в условиях воздействия высоких температур, а иногда и некачественного топлива.

Владельцам транспортных средств, работающих на газе рекомендуется знать, как проводится ремонт, чистка и регулировка газовых форсунок ГБО 4 поколения своими руками. Это поможет в некоторых ситуациях и сбережет материальные средства.

Выбор и замена ремкомплекта

Ремкомплект газовых форсунок, как правило, комплектуется только резинотехническими изделиями (РТИ), шток и пружина, на один инжектор или всю рампу. Также можно купить полный состав деталей (штоки с корпусами сердечников и возвратными пружинами в сборе). Бывает всё по отдельности. В среднем цена стандартного ремкомплекта на одну рейку составит около 500 рублей.

Основываясь на многочисленных отзывах водителей, для форсунок Valtek, а это и LPG Tech, GREEN GAS (Грин газ), Atiker (Атикер), WentGas (вентгаз), Tomasetto (томасетто), Yota (йота), Digitronic (Диджитроник) даже Lovato (Ловато), лучше всего подходят оригинальные ремкомплекты фирмы RAIL (Рейл).

Особенность р/к в том, что их поршень имеет отверстие в корпусе, данное решение снижает эффект шприца. Если выбор пал на другого производителя, стоит обратить внимание на отсутствие магнитных свойств металла деталей (такого быть не должно), размеры, вес.

Весь процесс замены заключается в сборке блока механизмов в обратном порядке:

1. если поршни не менять, то извлечь из посадочных мест на штоках и заменить колечки (резиновые демпферы/отбойники);
2. установить (новые/старые) якоря и возвратные пружины в гильзы;
3. поменять уплотнительные кольца регулировочного винта хода штока, а также под катушкой и сердечником;
4. вкрутить гильзы в рейку;
5. одеть катушки, стопорные кольца.

Все уплотнители рекомендуется использовать один раз. Выпускные калибровочные дюзы/штуцеры на этом этапе устанавливать не нужно.

Как отрегулировать газовые форсунки

Регулировка газовых форсунок ГБО 4 поколения типа Valtek сводится к настройке хода штока для равномерного дозирования топлива.

Существует вариант тарирования, с помощью заводского или самодельного стенда для проверки и калибровки газовых инжекторов, такое оборудование имеется даже далеко не всех СТО.

Калибровка вальтекоподных форсунок при помощи микрометра

Своими руками калибровка газовых форсунок выполняется прибором микрометр с насадкой/втулкой удлинителем и резьбой на ней соответствующей резьбе дозировочной дюзы, он же индикатор часового типа со шкалой деления 0,01 мм (комплектуется с глубиномерами, нутромерами).

Также потребуется источник питания 4-12 V (например, аккумулятор или блок питания), кусок провода с разъёмом к форсунке и кнопка для кратковременной подачи импульса, чтобы катушка инжектора не перегорела (помним, что сопротивление соленоида 1-3 Ом).

Процесс регулировки:

1. закрепить микрометр на рампе;
2. убедиться, что шток индикатора касается якоря инжектора;
3. подать на катушку питание продолжительностью до 1 секунды (в идеале сначала нужно прогнать несколько циклов для прогрева и усадки демпфирующих колец);
4. выставить значение на приборе 0;
5. таким образом выполнить настройку хода плунжера. Вращая винт сердечника по часовой стрелке, зазор уменьшается, против часовой стрелки – увеличивается. Необходимо добиться одинаковых значений на всех клапанах.

Ниже представлена таблица калибровки хода якоря газовых форсунок Valtek, в зависимости от мощности силового агрегата:

  Мощность 4-х цилиндрового двигателя, л/сМощность мотора на один цилиндр, л/сДиаметр дюзы, ммХод якоря, мм

От 72 до 96	От 18 до 24	1.75	0,45-0,5
От 96 до 112	От 24 до 28	2	0,45-0,5
От 112 до 136	От 28 до 34	2.25	0.6
От 136 до 168	От 34 до 42	2.5	0.6

Выполнив регулировку, нужно повторно провести тест (измерения). Если потребуется – перенастроить для получения одинаковой работы инжекторов.

Затем снять прибор, установить регулировочные жиклеры. Поставить форсунки на автомобиль, подключить и проверить их на герметичность.

на тему: как почистить газовые форсунки 4 поколения

Почему и как нужно чистить форсунки. Очень подробный разбор

Всем здравствовать! В этой статье мы подробно расскажем вам о принципе работы форсунок и о причинах их загрязнения. Приготовьтесь, будет полезный лонгрид.

О чем вы прочитаете в статье:

На седлах форсунок и на концах запорных элементов со временем появляются твердые смолистые отложения. Они – причина отказа форсунок. А образуются отложения довольно просто.

Метод со снятием с мотора и ультразвуковой очисткой позволяет наблюдать визуально работу всех форсунок и каждую в отдельности. Именно такой метод и применяется в нашем сервисном центре. Для данного способа используется специальная установка, которая может промывать и тестировать топливные форсунки в режимах, полностью имитирующих их работу на двигателе.

Основные преимущества ультразвуковой мойки и очистки форсунок

• Высокое качество очистки
• Исключение дорогостоящих токсичных и взрывоопасных растворителей. Замена их более приемлемыми щелочными растворами
• Обработка изделий сложной конфигурации
• Возможность в ряде случаев удалять загрязнения, не поддающиеся удалению другими методами

Схема работы штифтовой форсунки

Итак, начнем. Зачем же всё-таки чистить форсунки?

Автомобили с впрыском бензина имеют известные преимущества перед карбюраторными собратьями. Как правило, такие системы долго, до 100 тыс. км, сохраняют заданные параметры, а их элементы не требуют никаких регулировок за весь срок службы. Иногда же первоначальные характеристики в процессе эксплуатации изменяются, что, в конечном счете, сказывается на работе мотора.

Не будем рассуждать об управлении впрыском – это электроника, она подводит крайне редко, о ней – в другом разделе. Поговорим лишь о гидравлической (механической) части, обеспечивающей подачу топлива из бака к топливной рампе, форсункам, а затем в цилиндры.

Ведь на нее, как показывает опыт, приходится основная доля капризов в работе всей системы. Пример тому – загрязнение, вернее, закоксовывание топливных форсунок. Рано или поздно, но с этим сталкиваются все владельцы «впрысковых» машин, поэтому стоит уделить такой неисправности особое внимание.

Мы поможем Вас избавиться от этих неисправностей, а пока понятным языком объясним природу этого явления.

Твердые смолистые отложения выводят из строя форсунки

На седлах форсунок и на концах запорных элементов со временем появляются твердые смолистые отложения. Они – причина отказа форсунок. А образуются отложения довольно просто. После остановки горячего двигателя из пленки топлива, оставшейся на внутренних поверхностях распылителей, испаряются легкие фракции.

Тяжелые же остаются на деталях, ведь смывать их в это время нечем , а из этих фракций и образуются смолистые отложения. Накапливаясь, они препятствуют запорному конусу плотно сесть на седло, вследствие чего нарушается герметичность форсунки.

Но о статочное давление топлива в рампе после остановки мотора потихоньку проталкивает бензин через негерметичный клапан, и процесс закоксовывания идет интенсивнее.

Проходное сечение сопла форсунки с появлением отложений уменьшается

Давление же топлива в форсунке на работающем двигателе постоянно, а время действия управляющего импульса и, соответственно, продолжительность ее открытия определяются «умной» электроникой. Анализируя состав выхлопных газов (Евро-2 и выше), а точнее, долю в них кислорода, программа микропроцессора сопротивляется и отдает команду форсункам увеличить подачу, растягивая впрыск, но всему есть предел. Кроме того, с потерей герметичности ухудшается отсечка топлива.

Вместо того чтобы резко оборвать факел, отправив всю порцию во впускной канал, окончание впрыска происходит плавно. Последние капли его не могут «выстрелить», а беспомощно повисают на распылителе. Тем временем топливо продолжает бесполезно сочиться из закрытого распылителя. Нарушается и форма факела – значит, часть топлива попадет не в просвет впускного канала, а на его стенки, и в цилиндр поступит меньше бензина. А еще отложения ухудшают однородность распыления.

Из форсунок полетят крупные капли, не успевающие испариться, перемешаться с воздухом и сгореть в цилиндрах.

Словом, происходит рассогласование работы системы впрыска. В результате – знакомые многим владельцам симптомы: затрудненный пуск, неустойчивый холостой ход, провалы при разгоне, повышенный расход топлива, потеря мощности.

Почему нельзя использовать застоявшееся топливо?

И как бы производители аппаратуры не совершенствовали конструкцию форсунок, применяя новые материалы, достигая очень высокой точности изготовления , все же форсунки приходится чистить, особенно если пробег автомобиля приближается к 100 тыс. км и сопряжен с эксплуатацией на низкокачественном бензине, богатом тяжелыми фракциями. Кстати, поэтому нежелательно использовать топливо из многомесячных запасов, хранящихся в бочках или канистрах. Выпавшие из него мелкодисперсные смолы быстрее забивают фильтры и оседают на распылителях, ускоряя образование отложений.

Что же происходит с входными фильтрами?

Реже встречается загрязнение входных фильтров форсунок. Они относительно небольших размеров и призваны лишь гарантировать чистоту топлива, поступающего в форсунки, отсекая мелкие включения, проникшие через магистральный фильтр тонкой очистки топлива. Поглощающая способность их невелика, а, засорившись, они оставляют форсунки на голодном пайке. Чтобы этого не допустить, нужно внимательно следить за состоянием фильтра тонкой очистки топлива и не заливать в бак сомнительный бензин.

Но , как бы ни соблюдал владелец эти заповеди, девственная чистота системы не вечна и иногда ее приходится восстанавливать. Для этого многие автолюбители применяют специальные очищающие добавки к топливу. Присадка при регулярном применении , замечу на новом моторе, поддерживает форсунки в хорошем состоянии дольше обычного. Она, конечно, растворяет отложения, и все же такая обработка скорее профилактическая. Толстые наросты, почти закрывающие проходное сечение распылителя, таким средствам не по силам. Есть у добавок и другая особенность.

Присадка, словно ёршик, эффективно очищает бак и подающий топливопровод, после чего загрязнения могут попасть к форсункам, намертво закупорив их входные фильтры.

Распространенный метод чистки на работающем двигателе

Чтобы нейтрализовать это свойство, на сервисных станциях применяют специальные устройства для очистки форсунок. Наиболее распространен метод очистки на работающем двигателе, как самый простой, достаточно эффективный, но не самый безопасный для автомобилей оборудованных катализатором. Специальная установка подает топливо на вход топливной рампы (в системах распределенного впрыска) или к форсунке центрального впрыска.

Штатную систему топливоподачи – бак, электробензонасос, фильтр тонкой очистки и трубопроводы – при этом, естественно, отключают. Двигатель работает на специальном сольвенте-декарбонайзере, который служит одновременно и топливом, и очистителем , у которого усиленны именно моющие свойства, чтобы резко повысить эффективность очистки по сравнению с добавками в топливо. Эффективность этого метода довольно высока.

По статистике, до 85% двигателей, прошедших очистку, на всех режимах работают существенно лучше, чем прежде.

Но существует и обратная сторона медали. Такой метод очистки не позволяет увидеть степень чистоты и работу каждой форсунки в отдельности. Кроме того, в ходе очистки существенно возрастает нагрузка на катализатор (необходим визуальный контроль, чтобы исключить перегрев и разрушение последнего), а так же сольвент частично смывает нагар с клапанов и камеры сгорания, что может окончательно забить катализатор со всеми вытекающими отсюда последствиями.

А что, если снять форсунки с мотора?

И, наконец, метод, который позволяет наблюдать визуально работу всех форсунок и каждую в отдельности, со снятием с мотора и ультразвуковой очисткой. Именно такой метод и применяется в нашем сервисном центре. Для данного способа используется специальная установка, которая может промывать и тестировать топливные форсунки в режимах, полностью имитирующих их работу на двигателе. Установка позволяет производить ультразвуковую очистку и обратную промывку, а так же измерить и оценить визуально баланс, факел распыла, герметичность и производительность форсунок

Как выглядит незамысловатый прибор для ультразвуковой чистки

В чем преимущество ультразвука?

Основные преимущества ультразвуковой мойки и очистки перед всеми известными методами удаления загрязнений следующие: высокое качество очистки, исключение дорогостоящих токсичных и взрывоопасных растворителей и замена их более приемлемыми щелочными растворами, обработка изделий сложной конфигурации, возможность в ряде случаев удалять загрязнения, не поддающиеся удалению другими методами.

Действие ультразвука в основном сказывается на ускорении процесса растворения загрязнений в растворителях, доставке свежих порций растворителя к загрязнённым поверхностям и удалении отделившихся частиц загрязнений из зоны очистки. Что далеко ходить – реклама портативных ультразвуковых стиральных агрегатов уже всем объяснила физику этого процесса.

При ремонте электроники военные технологии давно используют подобные свойства высокочастотных звуковых излучений для очистки от посторонних наслоений, образующихся в процессе эксплуатации. Как правило, очистка в ультразвуковой ванне полностью восстанавливает форсунки за один приём.

Качество промывки гарантируется ультразвуковой технологией, а точность результатов тестирования – микропроцессорным управлением длительностью впрыска и давлением тестовой жидкости в замкнутом контуре.

Комплексная диагностика перед чисткой

В заключение хочется отметить, что неудовлетворительная работа двигателя необязательно связана с загрязнением форсунок. Она может быть следствием неисправностей каких-либо других элементов в системах зажигания, впрыска и т. д. Поэтому прежде, чем грешить на впрыск и чистить форсунки, мы всегда проводим комплексную диагностику двигателя и его систем. Лишь убедившись в необходимости наши специалисты рекомендуют очистку форсунок.

Поздравляем, выдошли до конца статьи! Надеемся, она дала вам много полезной информации. Ставьте палец вверх, если вам понравилось и делитесь текстом со знакомыми, пусть они тоже узнают всю правду о чистоте форсунок.

Подписывайтесь на наш канал, мы регулярно публикуем полезные статьи о улучшении работы автомобилей, основываясь на нашем 20-летнем опыте

Вообще, мы автосервис Gasmaster+ в Чебоксарах. Если вы каким-то чудом живете неподалеку, переходите на наш сайт gasmaster.ru и узнайте о всех услугах, которые мы предоставляем. К тому же, у нас есть много выгодных акций!

Секреты обслуживания и ремонта газовых форсунок

Газовая форсунка — крайне важный компонент газобалонной системы автомобиля. Ведь именно она обеспечивает максимально точную дозированную подачу газа в впускной коллектор двигателя. В Украине качество газа на заправочных станциях не всегда соответствует нормам, что в свою очередь приводит к тому что газовые форсунки могут засоряться и терять свою производительность. Избежать этих последствий можно выполняя три простых правила:

Своевременно проходить ТО газобалонного оборудования с заменой всех фильтрующих элементов;

Приобретать только оригинальные и качественные сменные фильтрующие элементы;

Не заправлять свой автомобиль на дешевых и сомнительных АЗС.

Выполняя все три вышеперечисленных пункта Вы исключаете вероятность того что грязный газ, содержащий всевозможные механические частицы и маслосодержащие примеси, отставит на стенках каналов ваших форсунок слой мусора. Именно этот слой и ускоряет загрязнение газовых форсунок.

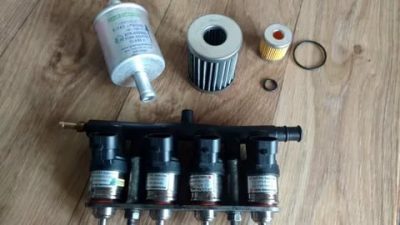

Газовые фильтры

Фильтрующие элементы лучше всего покупать на станции которая устанавливала газ либо у фирмы где вы его приобрели. Им не выгодно продавать Вам фильтрующие элементы низкого качества, поскольку это приведет к необходимости бесплатного гарантийного обслуживания системы ГБО на Вашем автомобиле.

По мнению нашей фирмы наиболее эффективными являются фильтры паровой фазы ULTRA 360 производства польской компании ALEX. Данный фильтр содержит высококачественный сменный фильтрующий элемент и отстойник для сбора конденсата.

Место заправки

Очень важным пунктом является выбор заправочной станции для заправки вашего автомобиля. Нюанс заключается в том, что на Украинских АЗС предлагается два типа сжиженного природного газа — автомобильный и технический. Второй отличается большим количеством примесей, что безусловно негативно влияет на стабильную и долгую работу газобалонного оборудования.

Не секрет что в Украине автомобильный газ не производят, он попадает к нам в основном из Белоруссии и распространяется на некоторых заправочных станциях. В их число попадают сети АЗС расположенные по всей территории Украины. В таких сетях АЗС более добросовестно относятся к обслуживанию заправочного оборудования которое в свою очередь так же требует своевременного технического обслуживания в виде замены фильтров и прочего.

Последствие загрязнения форсунок

Последствия загрязнения газовых форсунок могут быть разные. Обусловлено это тем, что форсунки подвергаются воздействию высоких температур в зависимости от месторасположения. Данный фактор приводит к тому, что некоторые форсунки начинают терять свою производительность и вносить дисбаланс в работу всей системы газобалонного оборудования. Ведь уже при небольшой разнице в дозировке газовоздушной смеси наблюдается нестабильная работа двигателя и повышение расхода газа.

Секрет заключается в том, что при не стабильной работе одной или двух форсунок в цилиндры попадает меньшее количество газа и электроника, руководствуясь показаниями лямбда-зонда, воспримет это как обедненную газовоздушную смесь и увеличит количество подаваемого газа для нормализации таковой.

В следствии таких изменений цилиндры с исправными форсунками вынуждены работать на обогащенной смеси, что в свою очередь вызовет подгорание клапанов из-за повышения температуры сгорания.

В итоге мы рассчитывали на увеличение ресурса двигателя, за счет сохранения свойств моторного масла при работе на пропане — а получили необходимость столкнутся с преждевременным ремонтом двигателя.

Во избежание такой необходимости настоятельно рекомендуем регулярно проверять форсунки ГБО на специальном стенде. Разница в производительности форсунок не должна превышать более 10%.

Чистка форсунок

В зависимости от конструкции и типа газовых форсунок чистка может производится в собранном и разобранном виде. Максимальной эффективности можно достичь лишь чисткой в несколько этапов. Первый этап заключается в промывки форсунок специальной жидкостью, второй этап — это ультразвуковая чистка на специальном стенде.

Полная процедура чистки форсунок, в большинстве случаев, дает положительный результат и помогает полностью либо частично вернуть производительность газовых форсунок. В среднем форсунки типа Keihen-Hana-Barrakuda стоит обслуживать раз на 50-60 тыс км. Это позволит увеличить их ресурс до 300 ты км пробега.

Форсунки типа Valtek и подобные требуют проведения ТО после 20-30 тыс км пробега.

Подведя итоги можно сделать вывод: качественные фильтрующие элементы и верный выбор АЗС предотвратят вероятность преждевременную потерю производительности газовых форсунок. А регулярная чистка позволит исключить необратимые процессы в газовых форсунках, что в свою очередь увеличит ресурс как и самих форсунок так и самого двигателя.

Как я почистил форсунки ГБО и не влетел на 100 долларов

Все началось с покупки б/у автомобиля осенью прошлого года.

Вот тогда-то я и столкнулся с проблемами ГБО

На авто установлено ГБО Ловато с форсунками Матрикс. Скажу честно, тогда я не оценил данную комплектацию, т.к. был далек от всего этого оборудования и никогда с ним не сталкивался. Теперь то я уже могу сказать, что Матриксы — это классные форсунки, правда их уже не выпускают.

Изначально, машина переключалась на газ и из-за ГБО троила. Но немного поработав, двигатель начинал работать нормально. Бывший хозяин автомобиля сразу меня обрадовал, сказав, что форсунки надо менять, т.к. газ на наших заправках плохой и пришло им время замены. Обратившись на СТО по ГБО, мне сразу поменяли фильтра (они реально были в каком-то дегте), и мастер сказал, что б я не заморачивался с заменой форсунок, а ездил пока совсем не перестанет работать ГБО. Ну, я так и сделал. Естественно, чем дальше, тем больше были проблемы с ГБО.

При переключении ГБО машина троила, во время движения дергалась, но через пару сотен метров работа ГБО выравнивалась, и можно было спокойно кататься. Хотя из-за ГБО обороты плавали какое-то время.

Так незаметно прошла осень и началась зима.

Прогреваясь с утра машина переключалась на ГБО и глохла. Хотя нет. Вначале, она троила, конкретно троила. Ну а через месяц и вовсе уже глохла. Спасал только конкретный прогрев, и через несколько километров пробега, можно было переключиться на газ. Но ГБО очень не хотело переключаться, машина едва не глохла.

Ну а когда пришли морозы, вы сами понимаете, что произошло: я перешел на бензин.

ГБО просто не хотело работать, ну никак

В общем, я понял, что пришло таки время ехать менять форсунки. Как мне сказали, форсунки Матрикс не разборные, поэтому они не ремонтируются, а просто выбрасываются и ставятся новые. Записавшись на замену, и приехав на одну уважаемую станцию по обслуживанию ГБО Ловато, оказалось, что меня в записи нет, и непонятно как такое произошло. А принять без очереди меня не могут, и есть окно через неделю. Почесав затылок, я понял, что другого выхода нет и записался.

Но… Что ни делается — делается к лучшему. Я всегда стараюсь рассматривать такие ситуации как дополнительную возможность. Поэтому я погрузился в интернет, и решил выяснить что ж за форсунки у меня такие, и нет ли возможности их почистить.

Выяснилось, что форсунки действительно хорошие, да я и сам не жаловался на их работу, если бы не проблемы с переключением на газ. Даже нашел отзыв на форуме, где один человек хвастался своими Матриксами, которые ему установил знакомый на СТО, причем эти форсунки были б/у. И вот тут я и задумался, а нет ли способа их почистить.

Выяснилось, что раньше был в продаже очиститель для ГБО от Хадо, но почему-то его больше не выпускают. Поискав еще варианты, я нашел очиститель  ГБО от BRC.

Фото не мое, я свой баллон выбросил сразу на заправке.

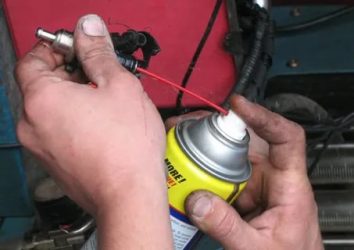

В общем, заказал я этот очиститель ГБО. Хотя отзывов по нему так и не нашел в интернете.

Но, думаю, 12 баксов не 100, можно и попробовать.

Выкатав весь газ, зарядил я содержимое этого баллона в бак и поехал на заправку.

Кстати, сразу скажу, если вдруг будете пользоваться этим баллоном, то держите его примерно минуту под нажимом, т.к. по ощущениям не понятно заправляет он или нет. Как-то все происходит незаметно. Поэтому я и решил проверить во время заправки уменьшается ли объем жидкости в нем или нет. Ну и немного очистителя под давлением вылилось.

В тот день я проехал километров 40, а наутро прогрев машину на бензине, переключил на газ. И о чудо! ГБО переключило на газ, хотя вначале обороты двигателя сильно упали. Чуть не заглохла. Но ведь переключилась. И это при -18. Это однозначно был прогресс.

Проехал я еще 110 км за несколько дней и машина в прогретом состоянии вообще стала незаметно переключаться на газ.

Теперь уже при переключении ГБО не глохла, не троила, хотя чувствовалось, что периодически обороты слегка плавали.

Сегодня я уже не стал выключать ГБО при запуске автомобиля, и ГБО автоматически переключилось на газ при заданной температуре (35 С), а температура воздуха была — 15 С. Да, был провал небольшой, но ведь не заглохла.

Итак, подведем итог. На баллоне написано, что очиститель ГБО рекомендуют использовать раз в 10000 км. И вы знаете, я им поверю. При качестве нашего газа на заправках, не факт, что новые форсунки проедут больше старых, да и нравятся мне мои старые Матриксы. Я выкатал половину баллона, а изменения в работе ГБО очень значительные. Машина уже не глохнет, пока еще троит при переключении ГБО, но не так сильно как раньше. Ну и не будем забывать, что у нас — 15 на улице, как никак.

Надеюсь, что этот отзыв будет вам полезен и поможет вам сэкономить на новых форсунках.

P.S. Выкатал сегодня весь газ с очистителем. С утра при минус 11 С, автомобиль сам без проблем переключился на газ. Я доволен? А то!

P.S. Выкатал полный бак уже без очистителя, и на втором баке проблема переключения на газ опять проявилась. Так что, очиститель хорош только при продаже автомобиля) Чуда не произошло.

P.P.S. Чудо все-таки произошло. Вся эта канитель с форсунками была из-за качества газа. Форсунки я так и не поменял. Заправляюсь на другой газовой заправке. Машина всю зиму откатала без проблем. Так что очиститель работает и делает все, что в его силах. А вот качественный газ оказывается не так то просто найти.

И еще, на одном СТО поделились секретом, оказывается газовые форсунки прочищают газовщики VD-40. При этом даже не снимая форсунок, просто заливается вэдэшка перед форсунками, и сливается оттуда же. Сказали, что при такой нехитрой манипуляции все вычищается. Я не пробовал, да и смысл? Лучше очистителем всю магистраль сразу прочистить и забыть на следующие 10000 км.

Как прочистить газовые форсунки | Togbo.ru

Те, кто уже давно пользуются ГБО или газобаллонным оборудованием для авто, сумели оценить выгоду от такой установки. Однако не стоит забывать о правильном и регулярном уходе, неотъемлемая часть которого – процесс очистки газовых форсунок.

Перед тем как узнать об особенностях чистки газовых форсунок своими руками стоит ознакомиться с тем, как правильно выбрать ГБО для своего авто.

Что такое форсунки

Форсунка газовая считается основным рабочим органом газобаллонной установки, который требует должного ухода. Основное предназначение детали состоит в дозированной подаче топливной смеси во впускной коллектор мотора.

Главной проблемой для нормальной работы этой детали считается неудовлетворительное качество сжиженного газа. Вследствие различных процессов и отложения веществ во внутренней части газовых форсунок наблюдается снижение эффективности их работы. Это значительно снижает показатели производительности не только ГБО, но и транспортного средства в целом.

Основные причины быстрого выхода из строя форсунок:

1. Несвоевременное или неквалифицированное обслуживание газобаллонного оборудования.
2. Использование низкосортных расходников – фильтров, смазочных материалов и прочего.
3. Заправка автомобиля некачественным газом.

Необходимость чистки или замены форсунок является следствием воздействия загрязненного газа на данную деталь. Такой газ может иметь в себе механические частички, различные маслянистые примеси и прочие вещества, которые проходят через неэффективные или загрязненные фильтры и образуют отложения на внутренних стенках каналов форсунки. Логично предположить, что при соблюдении процедур ухода, использовании качественных фильтров ресурс работы этого элемента будет достаточно длительным.

Относительно конструкции форсунки, то состоит она из таких частей:

• корпус;
• электромагнитная катушка низкого сопротивления (около 1-3 Ом);
• шток (плунжер) с уплотнителями;
• пружина;
• штуцер с калиброванным отверстием.

Какими могут быть последствия

Загрязнение форсунок может вызвать поломки и различные отклонения в работе оборудования. Также стоит помнить, что во время работы на форсунки воздействует разная температура, а значит – они работают по-разному и имеют разные показатели производительности. При первых признаках разбалансировки стоит ожидать более крупных проблем. Самое первое, что проявится – это неустойчивая работа двигателя, затем повышается уровень потребления газа.

Если одна или пара форсунок подают меньше газа, то проблемы стоит искать не в них, а в электронике. При этом могут возникнуть дополнительные проблемы – чрезмерное нагревание двигателя, повышенная нагрузка на цилиндры, подгорание клапанов.

Чтобы своевременно выявить необходимость замены или чистки форсунок, стоит регулярно проводить диагностику ГБО. Показатели отклонения производительности форсунок не должны превышать 10%.

Лучше доверить чистку газовых форсунок установки ГБО профессионалам, которые имеют не только соответствующие навыки, но и специальное оборудование. Сам процесс в зависимости от типа конструкции этой детали может проводиться в собранном или разобранном виде. Стандартно чистка проводится в несколько приемов, обязательно с использованием специального устройства и жидкостей.

Есть некоторые рекомендации мастеров относительно регулярности проведения плановой чистки – это каждые 50-60 тысяч км пробега. Однако некоторые производители этих деталей дают свои рекомендации по плановой проверке форсунок – количество километров пробега разное (от 20 до 300 тысяч). Стоит заметить, что чем дешевле форсунки, тем чаще возникают с ними проблемы и дороже обходится их обслуживание.

Во многом от того, как почистит газовые форсунки специалист, зависит их работоспособность. Мастер должен быть внимательным и последовательным, а также не забывать о полноценности процедуры чистки.

Рекомендуемая статья:  Как выбрать автосервис в Минске

Чтобы почистить форсунки правильно, стоит следовать следующему алгоритму действий:

1. Перекрыть расходный кран газового баллона.
2. Устранить газ из магистрали полностью, то есть авто должно выработать газовое топливо и автоматически переключиться на бензин. Для полной уверенности необходимо принудительно перевести авто на газ, чтобы убедиться в отсутствии смеси в магистрали.
3. Пометить провода и катушки, чтобы впоследствии не перепутать их – можно сделать это изоляционной или клейкой лентой.
4. Аккуратно снимаем после этого рампу.
5. Берем ключ на 12 и выкручиваем калибровочные жиклеры.
6. Затем нужно снять стопорные кольца и катушку, откручиваем направляющие ключом на 14.
7. Извлекаем штоки, пружины и уплотнитель. Для простоты сборки в конце чистки стоит рассортировать все детали.
8. Провести непосредственно саму очистку с помощью ветоши и специальной жидкости. Желательно использовать ветошь из безворсового материала. Также стоит следить, чтобы жидкость не попала на резиновые уплотнители.
9. Очищаем корпус инжектора внутри – делаем это тщательно и аккуратно, в несколько приемов.
10. Теперь проводим сборку деталей в обратном порядке – для этого и пригодится организованная ранее система отметок.

Завершается все это установкой рампы в авто на штатное место. Обязательно следует проверить работоспособность системы. Чтобы проверить места соединений на наличие утечки, можно использовать старый метод – обмыливание, то есть смазать места подключения мыльным раствором. Если процесс чистки проводится на СТО, мастера предварительно проводят регулировку рабочих узлов и только после этого устанавливают оборудование на место.

Дмитрий Серегин 25 марта, 2020

в: Ремонт автомобиля
