Как подтянуть рулевую рейку Рено Логан

Рулевая рейка – узел, предназначенный для передачи механического усилия от руля к колесам, заставляя их поворачиваться на нужный угол. Это достаточно надежный узел, но периодически с ним возникают проблемы. Рулевая рейка Рено Логан рассчитана на пробег в 200 тыс. км, но она требует периодического осмотра. Иногда в передней части автомобиля раздается характерный глухой стук, сигнализирующий о том, что механизм разболтался, в этом случае достаточно просто подтянуть рулевую рейку, не прибегая к серьезному ремонту. К более раннему выходу этого механизма из строя приводят:

1. Неаккуратная езда по плохим дорогам.
2. Скопление абразивной пыли в уплотнителях.
3. Неосторожность при езде, резкий вход в поворот.

Диагностика проблемы с рулевой рейкой

Первый признак того, что потребуется ремонт – глухой стук рулевой рейки Рено Логан в передней части автомобиля. Они имеет характерный звук, который сложно спутать с другими звуками, издаваемыми неисправной подвеской автомобиля.

Чтобы окончательно определиться, стоит ли подтягивать рулевую рейку машину нужно поднять на подъемнике и проверить люфт передних колес. Один из признаков неисправности – если колеса люфтят при последовательном нажатии на правую и левую части колеса. При этом люфт будет передаваться непосредственно на рейку и его будет видно при снятом пыльнике.

После этого нужно взяться за рулевую тягу, раскачивая его вверх-вниз, шатая рулевой вал. При этом может быть слышен глухой стук в районе рулевой рейки, сигнализирующий о люфте в этом механизме. Данная процедура поможет определить, что стук не идет от втулок стабилизатора, поскольку эти два звука очень похожи и данная проблема тоже очень распространена.

При определенной сноровке можно подтянуть рулевую рейку без снятия своими руками, тем самым, избежав дорогостоящего ремонта. При этом не нужно ждать, пока проявится ухудшение качества управления из-за люфта на рулевом колесе, в этом случае, подтягивать рулевую рейку будет поздно.

Особенности регулировки рейки Рено Логан

Снимаем хомут пыльника, защищающего рулевую рейку от грязи пыли, для чего просто срезаем его кусачками. Место, где подтягивается рулевая рейка на Рено Логан с гидроусилителем, находится в левой ее части. Там есть специальный подтягивающий болт, к которому нужно добраться. Он находится непосредственно под рулевым валом, при этом ремонт рейки заключается в том, что требуется немного подтянуть регулировочный болт, чтобы усилить давление пружины, которая придавливает шестерню вала к рейке.

Регулировочный болт, находящийся с левой стороны рейки, утапливается в корпусе, если он находится вровень с корпусом, это говорит о том, что он не докручен и есть возможность убрать люфт в рулевой рейке, затянув его на определенный угол. Если же при полностью затянутом болте люфт не устраняется, потребуется более дорогостоящий ремонт рулевой рейки, вплоть до полной ее замены. С правой стороны рейки находится специальная втулка, уплотняющая ее в середине корпуса и при осмотре автомобиля желательно проверить ее целостность, чтобы в середину механизма не попадала пыль или грязь.

Выполнение работы

Доступ к регулировочному болту рулевой рейки на Рено Логан не затруднен. Для этого нужно поднять машину на подъемнике или загнать на яму. Подтяжка рейки осуществляется шестигранником на 10 и обычным ключом, который будет служить рычагом при затягивании болта внутри корпуса.

Место, где находится регулировочный болт, очищается и продувается, чтобы не возникло проблемы с вставкой инструмента в пазы. Шестигранник вставляется в разъем, после чего на него накидывается ключ, и болт аккуратно подтягивается на угол от 30 до 60 градусов, но не до полного затягивания.

Процедура делается в несколько этапов, при этом требуется постоянно контролировать, не закусывает ли шестерня рулевого вала рейку. Для этого достаточно руками повернуть передние колеса или прокрутить руль. Если механизм будет закусываться, это сразу почувствуется на его работе. Еще один признак перетянутой рейки: при повороте передних колес на подъемнике они не возвращаются в прямое положение, оставаясь повернутыми на установленный вручную угол.

Регулировку требуется проводить до тех пор, пока болт не затянется или люфт не уберется полностью. Чтобы определить качество подтяжки, продолжаем раскачивать наконечник рулевой рейки, но при этом люфт не должен передаваться на нее. Кроме того, должен пропасть люфт при нажатии колеса вправо-влево и на рулевом колесе.

Небольшой ход вала допускается, поскольку регулировочный болт давит на упругую пружину, которая прижимает части механизма друг к другу. При этом стук должен полностью пропасть, а управляемость автомобиля улучшиться.

Поскольку корпус рейки на автомобилях Рено Логан алюминиевый, чтобы избежать самораскручивания болта, его нужно накренить. Доступ к этому месту ограничен, но при помощи длинной отвертки достаточно накернить его в двух точка, чего будет вполне достаточно, чтобы болт больше не раскручивался, ослабляя сцепление в середине механизма.

По окончании работы необходимо сделать пробный заезд, чтобы определить стучит рулевая рейка или эта проблема была успешно решена. Во время поездки нужно обратить внимание на то, возвращается ли руль в исходное положение после поворота самостоятельно и не закусывает ли рулевой механизм. В таком случае нужно снова вернуться в мастерскую и немного ослабить регулировочный болт, чтобы рейка слишком сильно не изнашивалась.

Важно отметить, что регулировка рулевой рейки не решает проблему радикально, со временем люфт снова появится и этот узел придется заменять. Но учитывая, что он стоит несколько десятков тысяч рублей, не нужно игнорировать возможность дешевого ремонта, который надолго продлит комфортную и безопасную эксплуатацию автомобиля.

«Поло» или «Логан»: что лучше

«Логан» и «Поло» — одни из самых популярных бюджеток B-класса, неизменно попадающих в двадцатку самых покупаемых на рынке б/у. Немецкую машину через avtocod.ru проверили почти 150 тыс. раз с начала года, определив ей 15 строчку в общем рейтинге. По Renault Logan сервис сформировал 129 тыс. отчетов, и это на пять позиций ниже, чем у соперника. Такая востребованность связана с доступностью, качеством сборки и надежностью конкурентов. За подержанный «Логан» в среднем просят 447 тыс. рублей, за «Поло» — 425 тыс. рублей. Какой из седанов лучше купить и на что обратить внимание, разбираемся в статье.

Двигатели «Рено Логан» и «Фольксваген Поло»

«Логан» производился с одним бензиновым мотором 1,6 л с тремя разными мощностями на 82, 102 и 113 л. с. В паре с младшим и старшим двигателями работает МКПП, 102-сильный агрегат комплектуется АКПП. На вторичке лучшим приобретением будет 113-сильный мотор. «Младший» слишком слабый, 102-сильный расстраивает коробкой автомат, которая у Renault менее надежна, чем механика. В отличие от 82- и 102-сильных двигателей старший мотор лишен проблем с частой заменой ГРМ и гидрокомпенсаторов. В среднем двигатели Logan выхаживают 400 тыс. км.

У «Поло» двигатель того же объема, что и у «Логана», — те же 1,6 л. Вариантов мощности четыре: 85, 90, 105 или 110 «лошадей». После рестайлинга у Polo появился еще и 1,4-литровый мотор на 125 л. с. Все аппараты на холостом ходу стучат поршнями, после прогрева посторонний звук исчезает. Ресурс моторов хорош, таксисты ездят по полмиллиона километров. Минусами считается слишком частая замена ГРМ в сборе с насосом, роликами и натяжителями (каждые 70 тыс. км). Стоимость комплекта — от 10 до 20 тыс. рублей.

Моторы на 90 и 110 сил считаются у VW Polo лучшими. Их единственным недостатком является повышенный аппетит к маслу. На Polo так же, как и на Logan, устанавливали простенький автомат и надежную механическую коробку.

Также читайте: Что лучше: «Веста» или «Поло»

Чей салон лучше: «Рено Логан» или «Фольксваген Поло»

Салоны автомобилей напоминают владельцам и пассажирам, что те едут в машине бюджетного класса. Внутри много жесткого пластика, никакого дизайна, украшений и чего-то особенного — все только самое необходимое.

«Логан» предлагался в 11 комплектациях на любой вкус и кошелек. В «базу» входили передняя подушка безопасности, аудиосистема и едва заметная тонировка задних стекол. В комплектациях повыше были доступны другие подушки безопасности, MP3, круиз, бортовой компьютер, электростеклоподъемники, регулировки кресел, ESP и проч. Комфорт в салоне и безопасность «Логана» напрямую зависит от комплектации.

«Поло» в базовом оснащении достались регулировки руля по вылету и водительского кресла по высоте, штатная сигнализация и бортовой компьютер. «Логану» эти же опции доступны только в более дорогих комплектациях.

По уровню шумоизоляции «немец» уступает «французу». За рулем слышны все звуки: дорога, мотор, воздух, колеса. В «Логане» заметно тише и комфортнее. Зато у Polo можно убрать задние спинки кресел и увеличить объем багажника. Logan такой функции хоть и лишен, но задним пассажирам обеспечивает комфортную посадку. У него нет красивой покатой крыши, как у Polo, — у пассажиров больше пространства над головой.

Качество ЛКП оставляет желать лучшего на обеих моделях: любая мелочь царапает кузов, будь то камушек или шип. Кузова машин покрыты антикором, поэтому долго держатся и не ржавеют. Но у «Логана» мягкий металл — на месте скола образуется еще и микровмятина. На кузов «Поло» распространяется 12-летняя гарантия, но действительна она только при регулярном прохождения профобслуживания.

Также читайте: Какой Renault Logan II лучше выбрать

Какой автомобиль лучше на ходу: «Рено Логан» или «Фольксваген Поло»

Управлять «Фольксвагеном» интереснее, чем «Рено». Руль у Polo острее и четче реагирует на движения, особенно это заметно на скоростях выше 60 км/ч. «Немец» лучше ведет себя и в поворотах. Он «зубами» держится за заданную траекторию, в то время как «Логан» кренится из стороны в сторону, заставляя водителя подруливать и «ловить» автомобиль на полосе.

Зато когда речь заходит о подвеске, все бюджетные автомобили преклоняют капоты перед Renault Logan. Среди бюджеток ему нет равных по ходовой. Он пролетает над неровностями дороги и не замечает их. Подвеску Logan не назвать вечной: втулки стабилизатора живут около 30 тыс. км и стоят по 2-4 тыс. рублей. Опорные подшипники требуют замены через каждые 10-15 тыс. км и стоят 1,5-2,5 тыс. рублей.

Подвеска Polo жесткая и некомфортная: каждую неровность дороги будут ощущать и пассажиры, и водитель. Без вмешательств и замен подвеска проходит около 100 тыс. км при городской эксплуатации. Первыми «умрут» стойки переднего стабилизатора, стоимость пары — около 5 тыс. рублей.

Высота дорожного просвета у Renault Logan — 155 мм, парковаться у поребриков придется внимательнее. Клиренс Volkswagen Polo ощутимо выше — 163 мм, и это удобнее в городских условиях.

Также читайте: Обзор Volkswagen Polo 5: плюсы и минусы

Что стоит учитывать при покупке

Из-за дешевизны и надежности Logan и Polo часто используют в службах такси, которые не щадят машины и эксплуатируют их по полной, так что на вторичку автомобили идут порядком изношенными. После такси, по статистике avtocod.ru, продается каждый третий «Логан» и каждый четвертый «Поло».

Мы сразу нашли «Логан» с извозчицким прошлым: свежий, с пробегом 70 тыс. км, всего 350 тыс. рублей. «Хороший автомобиль, сел и поехал», — пишет в комментарии продавец и обещает дать подробности по телефону.

Проверка показала несколько проблем:

На машину наложены регистрационные ограничения, имеется одно ДТП, два расчета ремонтных работ и неоплаченные штрафы. Подобных экземпляров на вторичке очень много. И хотя «чистым» на вторичке отдается каждый третий «Логан», по количеству проблем он существенно опережает «Поло» (каждый третий и каждый четвертый соответственно). Каждый третий «француз» отдается битым, с расчетом ремонтных работ и неоплаченными штрафами. Встречаются экземпляры со скрученным пробегом, в лизинге и залоге.

Также читайте: Что лучше выбрать: Rapid или Polo

«Поло» чаще всего продают с расчетом ремонтных работ (каждый второй), после ДТП (каждый третий), с неоплаченными штрафами (каждый четвертый) и в лизинге (каждый седьмой).

Мы нашли белоснежный VW Polo 2014 года выпуска с пробегом 62 тыс. км, на автомате, за 300 тыс. рублей. «В отличном состоянии. Сел и поехал!» — тоже пишет продавец.

После проверки сервисом avtocod.ru выяснилось, что на авто наложены регистрационные ограничения, он в залоге у банка и побывал минимум в двух ДТП с сильными повреждениями. Более того, последний зарегистрированный пробег в августе 2019 года составлял 94 тыс. км, а не 62 тыс. км, как это указано в объявлении.

Также читайте: Что лучше: Chevrolet Lacetti или Renault Logan

Что лучше: «Рено Логан» или «Фольксваген Поло»

Если говорить о бюджетных версиях в минимальных комплектациях с механическими КП, то выгоднее будет покупка Renault Logan. Вы получите максимум от автомобиля за минимум денег. «Логан» хорош, если планируются частые поездки по плохим дорогам: гравийке, ямам, колеям.

Если же от машины нужно что-то еще, кроме средства передвижения, то стоит присмотреться к VW Polo. Он более надежен и комфортен, лучше ведет себя на асфальте в городских условиях.

Ну и независимо от того, что вы выбираете — «Рено Логан» или «Поло», проверяйте машину перед покупкой. Авто после таксопарка — выброшенные на ветер деньги.

Екатерина Липатова

*** Мнение редакции может не совпадать с мнением автора.

Рулевая колонка Рено Логан: устройство и как ее снять своим руками

102 Просмотров

Рулевую колонку снимаем для замены в сборе при выходе из строя подшипников вала колонки или карданных шарниров промежуточного вала.

Снимаем подрулевые переключатели (статья – Конструкция и замена подрулевых переключателей Рено Дастер) с барабанным устройством спирального кабеля.

Снимаем комбинацию приборов. Отсоединяем колодки проводов выключателя зажигания и катушки иммобилайзера от колодок жгутов проводов.

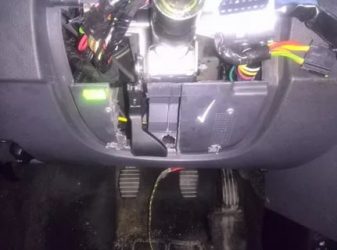

Рулевую колонку можно демонтировать двумя способами — со снятием панели приборов или без снятия панели.

Рассмотрим оба способа.

Снимаем панель приборов (статья – Как снять панель приборов Renault Duster).

Головкой на 13 откручиваем гайку специального болта крепления муфты нижнего карданного шарнира промежуточного вала к валу-шестерне рулевого механизма.

Вынимаем болт.

Специальный болт и самоконтрящаяся гайка крепления муфты нижнего карданного шарнира промежуточного вала

Снимаем муфту нижнего карданного шарнира с вала-шестерни

Головкой на 13 откручиваем четыре болта крепления рулевой колонки к кронштейну поперечной балки, расположенной под панелью приборов

Снимаем рулевую колонку.

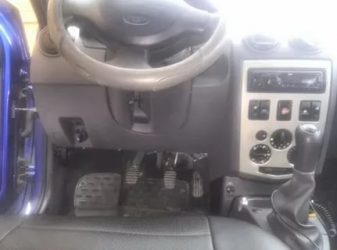

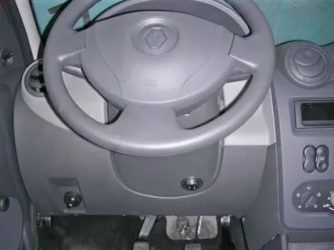

Чтобы снять рулевую колонку, не снимая панель приборов:

Ключом Torx T-20 откручиваем два самореза крепления панели приборов к заднему кронштейну крепления рулевой колонки

Головкой на 13 откручиваем два верхних болта крепления рулевой колонки к кронштейну поперечной балки.

Из-под панели приборов откручиваем два нижних болта крепления рулевой колонки

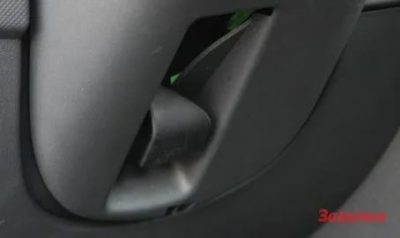

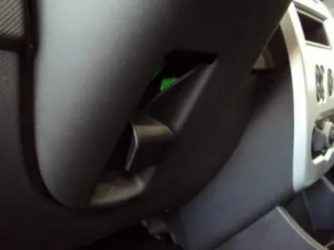

Головкой на 10 отворачиваем гайку болта механизма регулировки руля

Вынимаем подшипник

Вынимаем рукоятку

Снимаем задний кронштейн крепления рулевой колонки.

Затем, перемещая верхнюю часть рулевой колонки так, чтобы она не зацепилась за элементы панели приборов и поперечной балки, проталкиваем колонку вниз, сквозь отверстие в панели приборов

И снимаем рулевую колонку.

Устанавливаем рулевую колонку в обратной последовательности.

Муфту нижнего карданного шарнира монтируем на вал-шестерню рулевого механизма так, чтобы болт крепления муфты совместился с лыской вала-шестерни.

Моменты затяжки крепежа рулевого управления:

– винт крепления рулевого колеса – 44 Нм;

– болт крепления картера рулевого механизма к подрамнику – 125 Нм;

– болт крепления кронштейна рулевой колонки – 21 Нм;

– крепление рулевой тяги к рейке – 34 Нм;

– контргайка наконечника рулевой тяги – 50 Нм;

– гайка крепления шарового пальца наконечника тяги – 37 Нм;

– болт крепления насоса гидроусилителя – 25 Нм;

– гайка стяжного болта карданного шарнира вала рулевого управления – 21 Нм.

Снятие подрулевых переключателей Рено Логан

Работу проводим при снятии рулевой колонки, панели приборов и при замене подрулевых переключателей.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Устанавливаем передние колеса в положение, соответствующее прямолинейному движению автомобиля. Снимаем рулевое колесо (см. «Снятие рулевого колеса»).

Ключом «Torx Т-20» отворачиваем два самореза крепления кожухов рулевой колонки.

Снимаем верхний кожух рулевой колонки, преодолевая сопротивление двух фиксаторов.

Снимаем нижний кожух рулевой колонки.

Элементы крепления кожухов рулевой колонки:1 — пластинчатые гайки;2 — фиксаторы;3 — саморезыДля электрического соединения подушки безопасности водителя, установленной на рулевом колесе, с электрооборудованием автомобиля нельзя применять обычный скользящий контакт во избежание искрообразования и непреднамеренного срабатывания подушки.

Поэтому на автомобиле применено устройство с так называемым спиральным кабелем, работающее по принципу рулетки.

В цилиндрическом пластмассовом корпусе 2 устройства, выполненного в корпусе соединителя подрулевых переключателей (для наглядности показано на снятом соединителе подрулевых переключателей), спирально уложены несколько витков металлопластиковой ленты 4, которая является электрическим проводником

Спиральный кабельОдин конец ленты кабеля через разъем, расположенный на корпусе соединителя подрулевых переключателей, состыкован с колодкой жгута проводов электрооборудования автомобиля. Другой конец кабеля выведен на выступающий поводок 3 барабана 5 устрой ства и соединен через колодку 1 с подушкой безопасности.Поводок барабана устройства входит в отверстие ступицы рулевого колеса. При вращении колесо за поводок поворачивает барабан, а с ним и ленту кабеля, которая располагается в цилиндрическом корпусе либо на большем, либо на меньшем радиусе.

От своего среднего положения барабан с поводком в устройстве может поворачиваться в каждую сторону до упора на три полных оборота.Это предотвращает обрыв электрического проводника при вращении рулевого колеса от нейтрального положения на 2,25 оборота в каждую сторону — на автомобиле без гидроусилителя рулевого управления, и на несколько меньшее число оборотов – на автомобиле, снабженном гидроусилителем.

Перед снятием соединителя подрулевых переключателей с рулевой колонки для удобства последующей сборки лучше заблокировать барабан устройства от проворачивания.

Для этого при необходимости доворачиваем на небольшой угол барабан, совмещая впадину между двумя выступами барабана с пазом корпуса…

…и вставляем деревянный клин.

Ключом «Torx Т-20» отворачиваем на несколько оборотов винт крепления соединителя.
Надавив на головку винта вдоль его оси…

…сдвигаем соединитель с рулевой колонки.

Отсоединяем две колодки жгутов проводов от подрулевых переключателей и одну колодку проводов от разъема на корпусе соединителя……и снимаем соединитель с переключателями в сборе.Устанавливаем соединитель с подрулевыми переключателями в обратной последовательности.

При установке соединителя совмещаем…

…выступ в гнезде корпуса соединителя…

…с пазом на торце трубы рулевой колонки.
Отдельно каждый подрулевой переключатель можно снять без демонтажа соединителя. Для этого после снятия кожухов рулевой колонки и отсоединения от переключателя колодки жгута проводов…

…крестообразной отверткой отворачиваем два винта крепления переключателя (для наглядности показано на снятом соединителе подрулевых переключателей).

Вынимаем левый подрулевой переключатель из соединителя.Аналогично снимаем правый подрулевой переключатель с соединителя.Устанавливаем подрулевые переключатели в обратной последовательности.

При установке кожухов рулевой колонки…

…саморезы крепления кожухов проводим через отверстия в бобышках корпуса соединителя подрулевых переключателей (для наглядности показано на снятых кожухах и соединителе подрулевых переключателей).

Рулевая рейка Логан — составляющие

Деталь может быть как механической, так и гидравлической. Последний тип конструкции особенно распространен на современных автомобилях, так как его архитектура совершеннее в плане сборки, а также обеспечивает более комфортное вождение. Третий тип рулевой рейки называется электрическим (ЭУР). Механизм ЭУР имеет сложную конструкцию и высокую стоимость по соотношению с гидравлическим аналогом.

Рассмотрим составляющие детали:

• Рулевые тяги и наконечники, отвечающие за поворот колес, крепятся к выдвижным механизмам детали.
• Зубчатая планка с шестернями отвечает за передачу усилия от руля на тяги, управляет колесной парой.
• Корпус (картер) – составляющая, изготовленная из алюминия, внутри нее содержатся все основные механизмы рейки.
• Система пружин обеспечивает плотное прилегание рейки к шестерням, а также избавляет руль от свободного хождения, люфтов.
• Ограничители регулируют максимальное значение поворотов руля в левую и правую стороны.
• Подшипники — используются для легкости манипуляций, осуществляемых при поворотах рейки.
