Основным элементом управления транспортного средства является рулевая рейка. Деталь отвечает за движения колес автомобиля, выполняя роль проводника силового импульса от рулевой колонки к колесам. Рассмотрим, как выполняется ремонт рулевой рейки Пассат Б5.

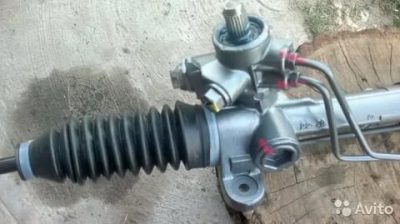

Рулевая рейка Фольксваген Пассат Б5 – конструкция и разновидности

Рулевая рейка различается несколькими видами, она может быть механическая и гидравлическая. Механическая система устанавливалась в отечественных автомобилях и позднее была заменена на более совершенную – гидравлическую. Позднее был разработан и третий тип рейки – электрический, основным элементом которого является моторчик, выполняющий основную работу. ЭУР не получил широкого распространения у автолюбителей в связи с более высокой стоимостью и сложностью механизма, тяжело поддающегося ремонту.

Рулевая рейка Пассат Б5 в зависимости от типа имеет следующее строение:

• Рулевые тяги и наконечники — механизмы при помощи которых осуществляется непосредственный поворот колес.
• Шестеренки и зубчатая планка — отвечают за передачу импульса от руля к рулевой тяге.
• Картер или корпус механизма — изготавливается преимущественно из алюминия и содержит в себе основные элементы механизма.
• Комплект пружин — используются для обеспечения более плотного примыкания рейки к шестерне.
• Подшипники — выполняют функцию смягчения выполняемых движений для более мягкого хода рейки.
• Ограничители — с их помощью устанавливается максимально возможное значение поворота ходовой части.

Строение может незначительно отличаться в зависимости от производителя автомобиля. Стоимость ремонта также зависит от типа механизма и порой может возрастать до половины стоимости самой детали.

Рулевая рейка Passat B5 — основные виды неисправностей и их причины

Существует несколько видов типичных проблем, которые могут свидетельствовать о нарушении в работе механизма, а именно:

• Стук во время движения.
• Нетипичный шум под капотом при запуске двигателя усиливающийся во время поворота рулевого колеса.
• Появление течей под капотом, понижение уровня жидкости в баке гидроусилителя.
• Вибрация или отчетливый стук руля во время движения по неровной трассе.

Причиной поломки или неисправности рулевой рейки чаще всего служит эксплуатация автомобиля в агрессивных условиях. Езда по ухабистой местности и выбоинам приводит к расшатыванию механизма и, как следствие, к их поломке. Повышенное давление на гидроусилитель, которое происходит при сильном нажатии на педаль газа и удерживании руля в крайнем положении, также пагубно сказывается на состоянии всей детали.

Рулевая рейка Пассат Б5 — диагностика и регулировка

Определить неисправность можно при визуальном осмотре, и в случае обнаружения трещин или коррозии на любой из деталей потребуется ее замена. Для более эффективного выявления проблемы работники автосервиса производят полную диагностику не только механизмов рулевого управления, но и подвески. В первую очередь проверку проходит продольная и поперечная тяга. Плотность затянутой гайки и специального стяжного болта, также могут свидетельствовать о неполадках.

Еще одной причиной появления стука рулевой рейки могут служить расшатанные крепления подшипников. В этом случае выполняется регулировка рейки, используя регулировочную гайку в торцевой части механизма. Процедура не отнимает много времени и является наименее затратной в случае своевременного обращения к специалистам.

После проведения работ автомобиль подвергается ходовым испытаниям и при необходимости производится дополнительная настройка регулировочного винта.

Ремонт рулевой рейки Фольксваген Пассат Б5

Перечень ремонтных работ, производимых в автосервисе для устранения проблем, связанных с плохой работой рулевой рейки может варьироваться, однако базовые мероприятия включают в себя:

• Разборка рейки и оценка состояния всех ее элементов.
• Шлифовка деталей, подвергшихся коррозии на специальном оборудовании.
• Замена уплотнительных колец и сальников.
• Замена деталей, не поддающихся ремонту или несоответствующих заводским требованиям.

После проведенных процедур производится сборка рулевой рейки и ее диагностика на специальном станке. Проверка происходит во всех режимах работы с применением дополнительной нагрузки. В случае успешного прохождения испытаний деталь монтируется на место и проходит финальную прокачку гидравлических элементов.

Так осуществляется типичный ремонт рейки Фольксваген Пассат Б5.

Полезные советы автолюбителям – владельцам Фольксваген Пассат

Для того, чтобы избежать возможных проблем с рулевой рейкой рекомендуется, в первую очередь, бережно относится к автомобилю особенно на участках неровных дорог. Так вам более длительное время не придется делать ремонт рулевой рейки VW Passat B5.

В зимний период после прогрева двигателя не лишним будет произвести несколько плавных покачивающих движений рулем, что позволит разогреть жидкость в гидроусилителе.

Состояние защитных пыльников должно всегда находиться в исправном состоянии, любой дефект способен стать причиной просачивания влаги или грязи к чувствительным деталям механизма.

Не рекомендуется держать руль в его крайнем положении более 5 секунд, это может привести к износу насоса гидроусилителя и увеличению нагрузки на детали.

Профессиональный ремонт рулевой рейки Пассат Б3 (Passat B3) Фольксваген по разумной цене

Фольксваген Пассат Б3, впервые представленный широкой публике в 1988 году, уже не был семейным автомобилем, как его предшественник Б2, а являлся среднеразмерной городской машиной для среднего класса. Иными словами, он стал более универсальным, что отразилось не только в его облике, но и в особенностях конструкции ходовой части.

Пассат Б3 надежен, долговечен, прост в управлении и, несмотря даже на свой почтенный возраст (его производство было прекращено в 1993 году), остается безопасным. Последнее, качество – целиком и полностью заслуга ходовой части и системы рулевого управления этого автомобиля.

Рулевая рейка Фольксваген Б3: предыстория

На первых автомобилях этой серии система рулевого управления представляла собой механическую рейку, то есть конструкция ее была максимально простой. Поворачивая руль, водитель приводил в движение рулевую стойку, на нижней конец которой жестко крепится управляющая шестерня.

Ее поворот посредством зубчатой передачи превращается в поступательное движение (влево или вправо в зависимости от направления поворота рулевого колеса) рейки. Так же приходят в движение соединенные с ней при помощи подшипников наконечники. Последние осуществляют поворот передних колес автомобиля.

Этой конструкции уже более сотни лет, тем не менее, именно она остается наиболее надежной, а потому и самой востребованной для автомобилей всех типов.

В простоте управляющей рейки кроется главный секрет ее надежности. Но кроме главного секрета есть и еще два: точность регулировки всех узлов механизма и качество и прочность стали, из которой изготовлены ее детали.

ВАЖНО! Только оригинальные комплектующие Фольксваген способны вновь обеспечить долговечность и качество работы механизма рулевого управления в случае необходимости осуществить на Фольксваген Пассат В3 ремонт рулевой рейки.

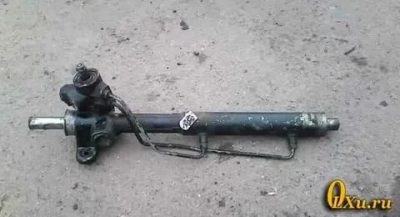

Ремонт рулевой рейки Пассат Б3: признаки неисправности

Необходимость в починке может возникнуть при износе рейки или некоторых из ее деталей, либо в случае их поломки.

Первый признак всех неисправностей рейки – появление люфта. Причин его образования может быть несколько – от естественного износа механизма в результате большого пробега автомобиля или недостаточности смазки, до неправильного зацепления шестерни с зубчатой частью рейки, нарушения крепления картера или выхода из строя шарниров подшипников рулевых тяг. Ответ на этот вопрос дает полная диагностика всей системы рулевого управления автомобиля. Это достаточно сложная процедура, требующая демонтажа и разбора рейки, так что она может занять продолжительное время.

После того, как место локализации люфта будет установлено мастером – а образоваться он может в любом из узлов механизма рейки – определяется способ его устранения. Победить люфт на стадии его возникновения может процедура подтяжки всех узлов механизма, но, учитывая возраст автомобиля, победа эта вряд ли окажется полной и окончательной и через некоторое время эта неисправность проявится вновь, но уже в значительно большей степени. Поэтому имеет смысл заменить особо изношенные детали рейки на новые, после чего забыть о проблеме, как минимум, еще на несколько десятков тысяч километров.

Стук или скрежет – еще один сигнал, с помощью которого рейка сообщает о своей неисправности. Если стук появился постепенно, начавшись с едва слышных щелчков, возникающих при повороте рулевого колеса, и со временем усилился, то, скорее всего, причины его возникновения все те же: износ деталей. Если громкий стук в области передней оси автомобиля образовался внезапно и его появлению сопутствовали трудности в провороте руля, то, вполне возможно, это свидетельство более серьезной неисправности – деформации или даже поломке одного из зубьев рулевой передачи. Тут двух мнений быть не может: сломанную деталь придется заменить.

Ответ на вопрос, с какой именно деталью механизма произошла беда, также даст диагностика рейки.

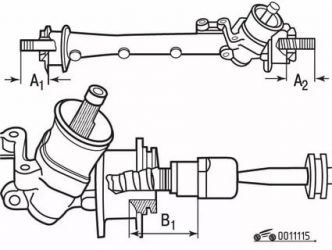

Ремонт рулевой рейки Passat B3: регулировка

ВАЖНО! После замены вышедших из строя деталей и сборки рейка должна пройти процедуру регулировки на испытательном стенде.

Здесь для нее имитируются рабочие условия, и при помощи электронных измерительных приборов выставляются точные углы поворота наконечников при воздействии на них рейки.

Регулировка соединения колес с наконечниками осуществляется после установки рейки на автомобиль. Эта процедура – одна из ключевых при осуществлении ремонта системы рулевого управления автомобиля, и от ее точности зависит, насколько эффективно эта система будет работать дальше.

Ремонт рейки Пассат Б3: починка ГУР

Если мы говорим о Фольксваген Пассат Б3 выпуска после 1990 года, то к его системе рулевого управления добавился еще гидроусилитель руля (ГУР). Многие считают, что его назначение состоит исключительно в компенсации усилия, затрачиваемого водителем на поворот рулевого колеса. Да, это его главное назначение, но не единственное. Гидроусилитель еще амортизирует удары в рулевую стойку, возникающие при движении автомобиля по неровной дороге. Таким образом, ГУР не только облегчает процесс управления автомобилем, но и способствует снижению износа деталей его рейки.

Но у любой медали, как известно, есть и обратная сторона: к списку возможных неисправностей механической рулевой рейки ГУР добавляет еще несколько собственных. Среди них с большим отрывом лидирует протечка рабочей жидкости гидроусилителя. Возникает она, чаще всего, по причине износа сальников. Распознать эту беду обычно удается только на поздней стадии, ведь жидкость вытекает из утратившего герметичность сальника постепенно, и столь же постепенно снижается эффективность ГУР.

Так, в какой-то момент, выезжая с парковки, вы обнаруживаете, что руль автомобиля поворачивается тяжелее, чем обычно, а на асфальте под передней осью остается небольшая маслянистая лужица. А всего-то и требовалось, что пару дней назад заменить порванный сальник. Впрочем, сделать это будет не поздно даже тогда, когда из ГУР вытечет вся жидкость. Главное, не забыть залить ее снова после ремонта.

ВАЖНО! Любая неисправность рулевой рейки сказывается негативно на управляемости автомобиля. Поэтому при малейших подозрениях на ее поломку, не затягивайте с обращением в автосервис. Рулевая рейка Пассат Б3, цена которой достаточно высока, должна быть отремонтирована вовремя, иначе затрат на замену будет не избежать.

Рулевая рейка Фольксваген: признаки и причины неисправности, диагностика и ремонт

Надежность и управляемость автомобиля – залог безопасности для участников дорожного движения. Только исправный рулевой механизм обеспечивает надежное и безопасное управление любого вида транспорта.

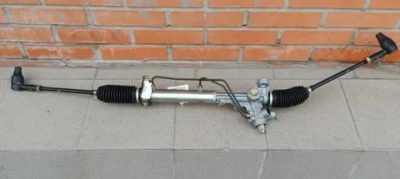

Из чего состоит рулевая рейка Volkswagen: особенности конструкции

Рулевая рейка- механизм, передающий колесам направление движения поворотом руля, состоит из трех основных частей:

• зубчатый вал
• втулка опорная
• золотниковый механизм.

При эксплуатации автомобиля некоторые элементы данного механизма изнашиваются в первую очередь, это могут быть:

• Гидробарьерные кольца
• Сальники (резиновые уплотнители)
• Опорные втулки

Эти детали входят в ремкомплект рулевой рейки фольксваген.

Хотя внешний вид деталей механизмов с гидроусилителем руля и без него, а также различных моделей фольксваген отличается, их назначение и последовательность будут одинаковы как при ремонте рулевой рейки фольксваген пассат, так и при ремонте рулевой рейки фольксваген гольф, то есть производится замена поврежденных элементов.

Важно!Квалифицированные специалисты на СТО проведут точную диагностику, что позволит избежать покупки лишних запчастей и перерасхода денег.

Водитель должен обращать внимание на работу данного узла, и при первых признаках его поломки провести диагностику и ремонт или регулировку рулевой рейки фольксваген .

На что обращать внимание:

• Стук и вибрация руля – при проезде по неровной поверхности водитель чувствует удары в рулевое колесо. Это признак износа опорных втулок валов и зубцов зубчатой пары.
• Люфт – возникает при износе штока распределителя или зубьев червячной пары.
• Тугое вращение, шум и скрежет при повороте руля – признаки коррозии рейки или ее механического повреждения.
• Вытекание масла из бачка – говорит об износе пыльников – защитных резиновых прокладок. Без защиты от пыли, воды и трения шарнирные соединения изнашиваются, и ремонт рулевой рейки фольксваген т4 обходится значительно дороже.
• Потемнение жидкости, наличие мусора в бачке гидроусилителя.

Основные причины поломки и износа реек

Перегрузка автомобиля, резкое выворачивание руля, попадание колес в ямы и рытвины приводят к поломкам ходовой части автомобиля. От ударов и вибрации происходит нарушение целостности и конфигурации деталей. Ослабевают крепления элементов, нарушается герметичность системы.

Выкручивание руля в крайние положения на высокой скорости увеличивает критические нагрузки на систему управления и приводит к ее быстрому износу и неотложному ремонту рулевой рейки фольксваген бора. Использование некачественных масел и запчастей ускоряет выработку ресурса деталей.

Знаете ли вы?При езде на высокой скорости по дорогам с неровной поверхностью, наезде на бордюры и другиепрепятствия детали рейки повреждаются и деформируются.

Критический износ деталей наступает:

• При недостаточном уровне смазки в системе, за счет трения зубцы стираются и не обеспечивают должного сцепления во время работы.
• При нарушении ее герметичности. В этом случае в механизм попадает грязь, пыль, что ускоряет стирание деталей, и вода, что вызывает коррозию металлических элементов.
• При своевременном ремонте рулевой рейки фольксваген т5 удается сохранить гидравлические механизмы, которые не вышли из строя, избежав тем самым лишних затрат.

Диагностика неисправности рулевой рейки

Точную диагностику неисправностей проводят на специальном оборудовании в условиях автосервиса.

После наружного осмотра выполняют такие операции:

• Демонтаж механизма
• Осмотр и дефектовка деталей
• Разбор узла, первичная очистка деталей от грязи
• Оценка состояния корпуса, вала,сальников, уплотнительных колец.

При диагностике проверяют целостность деталей, наличие коррозии и деформаций вала, износ зубцов и подшипников.

На видео можно посмотреть, как проводят диагностику и ремонт квалифицированные специалисты:

Регулировка рулевой рейки

При эксплуатации механизм управления автомобиля может разболтаться от вибрации и других нагрузок. Крепления деталей ослабевают, это приводит к нарушениям его работы и может вызвать более серьезные поломки. При этом появляется люфт и вибрация руля, теряется плавность вращения.

Для устранения этой проблемы регулируют рулевую рейку фольксвагена на станциях, специализирующихся на обслуживании ходовой. Для этого в конструкции механизма предусмотрен наружный регулировочный винт.

Эту операцию обычно выполняют два человека. Для доступа к регулировочному винту автомобиль поднимают на эстакаду или ставят над ямой. Положение колес строго прямое, автомобиль должен быть надежно закреплен.

При помощи специального шестигранника регулировочный винт затягивают или, напротив, слегка ослабляют, проверяя результат вращением руля. Люфт не должен быть больше 10 градусов. После регулировки на яме проверяют работу узла в движении на небольшой скорости. Если регулировка не дала результата, нужно проверить исправность механизма.

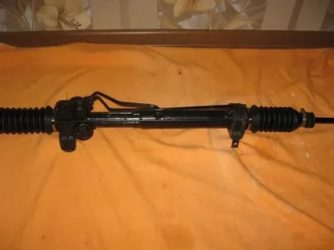

Как проходит ремонт рулевой рейки Фольксваген

Ремонт рулевой рейки фольксваген поло должен проводиться в специальном помещении при наличии оборудования и инструментов, которые позволят провести работы быстро, качественно и без риска повредить другие узлы автомобиля и исправные детали.

Знаете ли вы?Наличие на станции техобслуживания стенда для диагностики позволяет проверить работу механизма при нагрузках без установки на автомобиль.

1. Снятый с автомобиля узел помещают в верстак.
2. Откручивают тяги, снимают пробку золотника.
3. Выкручивают гайку золотника и гайку прижима.
4. Извлекают пружину и прижим штока.
5. Отмечают взаимное положение распределителя и корпуса.
6. Снимают стопорное кольцо, достают распределитель.
7. Вынимают из корпуса шток и тыльную опору.
8. Специальным приспособлением извлекают левый сальник штока.
9. Детали тщательно очищают от продуктов износа, масла и грязи с помощью моющих растворов.
10. Пришедшие в негодность детали заменяют новыми.
11. Шток шлифуют на токарном станке.
12. Процесс сборки начинается с запрессовывания левого сальника штока в корпус рейки специальным приспособлением.
13. На гребенку штока и зубья распределителя перед установкой наносят специальную смазку.
14. Подготовленные детали устанавливают в корпус рулевого редуктора.
15. Следующим запрессовывают подшипник, после него сальник, надевают стопорное кольцо.
16. Устанавливают прижим штока, пружину, все затягивают гайкой прижима.
17. Закручивают гайку золотника, пробку золотника,заполненную смазкой, прикручивают на место.
18. Надевают уплотнитель на тыльную опору.
19. Запрессовывают сальник в тыльную опору, после чего ее устанавливают на рулевую рейку.
20. Положение тыльной опоры фиксируют стопорным кольцом.
21. Качество работы и герметичность собранного узла проверяют на стенде.

Вал механизма при незначительной коррозии восстанавливают методом напыления хрома с последующей шлифовкой.
При существенных повреждениях и износе шестерней зубчатого вала и корпуса выполняют полную замену рулевой рейки фольксваген.

Изношенные детали обязательно меняют, так же как резиновые прокладки и сальники, после чего собирают механизм и устанавливают его на автомобиль.

Знаете ли вы?При сборке механизма соблюдают полную чистоту, не допускается попадание грязи в систему.

После сборки узла в исправную систему заливают свежие технологические жидкости, систему прокачивают.

Советы автолюбителей

• При эксплуатации автомобиля зимой после прогрева двигателя на парковке нужно покрутить руль в разные стороны для разогрева масла в системе.
• Не фиксируйте руль в крайних правом и левом положениях дольше трех секунд, жужжание насоса ГУРа признак того, что нагрузка на систему предельна.

Важно!Некоторые автолюбители предлагают поместить в бачок с жидкостью магнит на подвесе для очистки масла от железной стружки. Этот рискованный прием может нанести большой ущерб вместо пользы.

• При изменении цвета и наличии мусора в бачке необходимо провести квалифицированную диагностику.
• Используйте качественные материалы и запасные части проверенных производителей.
• Используйте масло и технологические жидкости, рекомендованные производителем. Их параметры максимально адаптированы под характеристики данной модели автомобиля.

Ремонт рулевых реек своими руками фольксваген | Авто Брянск

Даже самый надёжный в мире автомобиль рано или поздно нуждается в проведении ремонта. Не исключение и «Фольксваген-Пассат Б3», рулевая рейка которого после определённого пробега по нашим тяжёлым дорогам выходит из строя и требует настройки.

Устройство рулевой на Passat B3

Как правило, о наличии проблем с рулевой судят по подтёкам на рейке, а также по тугой работе всего узла. Очевидно, что для начала деталь придётся снять, чтобы произвести замену ремкомплекта и манжет. Неисправность рулевой рейки — это опасный сигнал для водителя, ведь ситуация грозит потерей управления и аварией.

По этой причине каждый водитель автомобиля обязан изучить схему устройства и функции этой детали, а также знать о реальных сроках замены. Рейка отвечает за вращение рулевой и за перемещение колёс, что делает этот узел важнейшим в авто.

Если по каким-либо причинам механизм заклинит, ступицы останутся в одном положении, а это уже высокий риск попадания в аварию.

Определить местоположение рейки несложно. От руля идёт вал, который является компонентом системы. Основная часть узла находится в подкапотном пространстве. Passat B3 комплектуется как механическим, так и гидравлическим рулевым управлением. С 1992 года вариант с гидроусилителем получил одобрение руководства и стал производиться уже серийно.

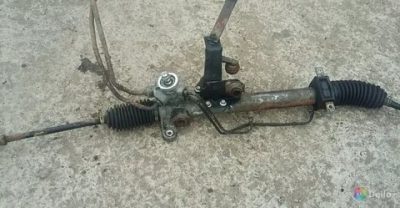

Основные компоненты рулевой рейки

Рулевой механизм автомобиля Volkswagen Passat B3 выполнен в виде шестерни-рейки с фиксированным передаточным числом и имеет следующие характеристики.

1. Привод состоит из тяг с наружными и внутренними конусами. Оснащён также ремнём, который имеет разные размеры в дизельных и бензиновых версиях машины.
2. ГУР (гидроусилитель) включает насос, распределитель и силовой цилиндр. Эти три механизма объединены в общий узел. Насос высокого давления приводится во вращение коленвалом через клиновой ремень и оснащён лопастями. В холостом режиме работы мотора способен выдавать давление от 75 до 82 кг/см 2 .

Для опытных владельцев, разбирающихся в тонкостях регулировки, будут полезны цифровые значения, характеризующие работу системы рулевого управления.

1. Передаточное отношение рулевой составляет: 22,8 для механики и 17,5 для модификации с ГУР.
2. Минимальный диаметр поворота: 10,7 м по самой отдалённой точке кузова и 10 м по колёсам.
3. Угол поворота колёс: 42 o для внутреннего и 36 o для наружного.
4. Количество оборотов колеса: 4,43 для механической рейки и 3,33 для версии с ГУР.
5. Момент затяжки болтов: гайки рулевого колеса — 4 кгс·м, гайки тяги — 3,5 кгс·м, фиксатора рулевого механизма к подрамнику кузова — 3,0 кгс·м, болтов насоса — 2,0 кгс·м, стопорной гайки ремня — 2,0 кгс·м.

Жидкость ГУР по уверениям производителя не требует замены в течение всего срока эксплуатации автомобиля, но проверять её состояние рекомендуется каждые 30 тыс. км пробега.

Все рулевые рейки от Passat B3 выпуска до 1992 года оснащаются мелким шлицом с 36 зубьями, модели после 1992 года — с крупным шлицом и на 22 зуба.

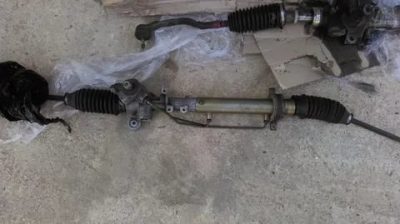

Какие проблемы обычно возникают с рейкой

Подтёки на подрамнике — первое, на что акцентирует внимание опытный водитель Passat B3. Это означает, что узел протекает, жидкость ГУР уходит. Одновременно при езде по неровным дорогам бывает слышен стук справа, а руль тяжелеет после продолжительного передвижения. На механических рейках признаками выхода из строя являются затруднения в поворачивании руля, заедание и движение машины рывками. Если последний симптом проявляется сильно и часто, рейка может быть вообще сломана.

Причины появления неполадок этого узла раньше срока эксперты видят в плохих дорогах. К сожалению, наши асфальтированные трассы уступают по качеству европейским, поэтому автомобиль, рассчитанный на более мягкие условия эксплуатации, часто ломается. Однако если владелец будет передвигаться аккуратно и не гонять, ремонт потребуется только после естественного износа — рейка немецкого автомобиля прослужит очень долго.

Для точной диагностики неисправности рулевой потребуется специальный стенд, которым располагают профессиональные СТО. Многие опытные автомобилисты способны определить износ и на слух. Выделяются следующие основные симптомы выхода из строя этого узла.

1. Стук по центру или справа при движении автомобиля по неровностям, усиливающийся на поворотах и во время совершения манёвров.
2. Усиленные вибрации, передающиеся на руль при езде по ухабам или гравию.
3. Увеличение люфта, которое приводит к «рысканию» машины на средней и высокой скорости. Водитель обязан постоянно контролировать траекторию движения, иначе автомобиль занесёт.
4. Тяжёлое вращение руля. Он с трудом возвращается в исходное положение, хотя это должно происходить автоматически.
5. Гул или другие посторонние звуки.

Особое внимание рекомендуется обращать на резиновые защитные пыльники — гармошки. Их можно осмотреть под арками передних колёс, частично под капотом. Однако лучший вариант — поднять автомобиль на эстакаду, чтобы определить следы масла и трещины на элементах. Порванные пыльники свидетельствуют о том, что внутрь попала влага и грязь, ускоряющие износ всех механизмов в несколько раз. Это срочный повод для проведения ремонта.

Как Снять Рулевую Рейку На Пассат Б3 ~ AUTOTEXNIKA.RU

Процедура распространяется на автомобили:

Volkswagen Passat B3 / Фольксваген Пассат B3 (312) 1988.1994 Фольксваген Пассат Вариант B3 / Volkswagen Passat Вариант B3 (315) 1988.1994

Фольксваген Пассат B4 / Volkswagen Passat B4 (3A2) 1994.1997

Фольксваген Пассат Вариант В4 / Фольксваген Пассат Вариант В4 (3А5) 1994.1997

информация, используемая для ремонта и других транспортных средств

Вам нужны ключи 13, 17, 19, 22 для работы и газовый ключ или аналогичный, пара пластиковых стяжек для крепления крышек. Поднять переднюю часть автомобиля на подушки и надежно закрепить тех, у кого дырка будет легче, но я поменял без дырки.

Откручиваем концы рулевых тяг

Сильный и аккуратный. тяговые усилия

Поднимите крышку, открутите ее и выберите болт. который удерживает соединение винта рулевого вала с рейкой

Затем мы погружаемся под машину и снимаем гравитацию для легкой манипуляции

Снимите четыре крепежных болта, открутив их, снимите крепежные скобы, болты не выбраны.

Разверните кардан и удалите его

Полностью вытащить рельс с помощью наконечников я не смог, потому что у меня не хватило резкости, поэтому я взял рельс один за другим, а затем повернул звенья в одну и другую сторону. Потяните крышку и удерживайте шарнир газовым ключом, открутите контргайку, затем открутите шарнир с помощью стержня.

Теперь самое главное. скручивайте соединения шатунов, не скручивайте их до конца на 10-13 оборотов, иначе рулевые тяги не будут вкручиваться в другие. напротив, нужно прокрутить до конца. Не буду раскрывать секрет, что стойки без гидравлического оборудования одинаковы для Golf 2-3 и Passat B3

Поэтому, когда я обнаружил, что одно из моих дел было разорвано, я без стеснения откинул крышку с поля для гольфа. И я почти забыл поставить правильное масло на рейку.

Мы собираем в обратном направлении и ДОЛЖНЫ участвовать в исправлении коллапса сервиса в сервисе

Рэйки купил этот офис здесь

И я нанёс смазку с обеих сторон вала, думаю, он будет медленно затягиваться и проникать внутрь, я тоже хорошо прикрыл рулевые шарниры. Некоторые могут сказать, что это напрасно, что растение распространено и достаточно, но я просто не могу поступить иначе.

• Не Работает Корректор Фар Опель Астра Н
• После Замены Масла В Акпп Машина Дергается
• Как Открыть Дверь Ваз 2106 Без Ключа
• Замена Задних Тормозных Колодок Рено Сценик 1

Приложение TPN:

Рулевые рейки в Golf 2-3 и Passat B3. отличается, чтобы быть уверенным в разборе и сравнении.

И по внешнему виду его сложно различить (если цифры не читаются).

Я катался на разных стойках (у меня их 4), в том числе Volkswagen Golf 2. Гольф короче на 15 мм. (примерно), но ситуацию можно исправить. Небольшая явка может почти достигнуть Пасатово, сместив внутренние швы стержней. На выносной направляющей (без рулевых реек) нажмите правый край внутрь (там, где нажата гильза) до упора. После наматывания правой гайки до упора на гильзу.

Отвинтите направляющую в среднем положении и закрутите левую стопорную гайку на аналогичную глубину. Обязательно капните 2-3 капли сине-голубой нити на поверхность с низким содержанием жира. После намотки тяги и счетчика.

Количество оборотов вдоль колеса будет меньше, где-то 3,5 по сравнению с 4,5-пассатом, но в реальной жизни оно не будет сильно отличаться из-за разного наклона зубьев рельсов.

Продолжение и полное обсуждение отчета здесь.

Как я могу найти нужную мне информацию? Расшифровка заводского оборудования для автомобилей (на английском языке) Расшифровка заводского оборудования для VAG на русском языке! Диагностика Volkswagen, Audi, Skoda, Seat, коды ошибок.

Если вы не нашли информацию о своем автомобиле. посмотрите на это на автомобилях, построенных на вашей автомобильной платформе. Вероятна информация о ремонте и обслуживании вашего автомобиля.

Профессиональный ремонт рулевой рейки Volkswagen Passat B3 (Пассат Б3) по доступной цене

Впервые представленный широкой публике в 1988 году, Volkswagen Passat B3 больше не был семейным автомобилем, как его предшественник B2, а представлял собой городской автомобиль среднего размера среднего размера. Другими словами, он стал более универсальным, отражая не только его внешний вид, но и конструктивные особенности шасси.

Passat B3 надежен, долговечен, прост в эксплуатации и, несмотря на большой возраст (снят с производства в 1993 году), остается безопасным. Не в последнюю очередь, качество. полностью заслуживает шасси и системы рулевого управления этой машины.

Ремонт рулевой рейки VW Passat b3, снятие и установка

Ремонт рулевая рейка Vw Passat B3, Удалите и установите.

Снятие рулевой рейки пассат b3

Это НЕ руководство по замене рулевая рейка. Просто говорю о некоторых трудностях, которые возникли у меня.

Volkswagen B3 Рулевая рейка: передняя история

В первых автомобилях этой серии система рулевого управления была механической направляющей, то есть ее конструкция была максимально простой. Поворачивая руль, водитель включается рулевое управление колонна, на нижнем конце которой шестерня жестко закреплена. Его вращение с помощью зубчатого колеса превращается в движение вперед (влево или вправо, в зависимости от направления вращения рулевого колеса) рельса. Также к нему прикреплены подшипники. Последние вращают передние колеса автомобиля. Этой конструкции более ста лет, но она остается самой надежной и, следовательно, самой популярной для всех типов автомобилей.

Простота управления полосой является главным секретом ее надежности. Но помимо основного секрета, есть еще два: точность регулирования всех компонентов механизма, а также качество и прочность стали, из которой изготовлены его детали.

ГЛАВНОЕ! Только оригинальные компоненты Volkswagen могут снова обеспечить долговечность и качество рулевого механизма и, при необходимости, отремонтировать рулевую рейку на Volkswagen Passat B3.

Ремонт рулевой рейки Passat B3: симптомы неисправности

Необходимость ремонта может возникнуть в случае износа стойки или некоторых ее частей или поломки.

Первым признаком всех ошибок в стойке является появление игры. Причин его формирования может быть несколько. из-за естественного износа механизма из-за большого пробега автомобиля или отсутствия смазки, неправильного зацепления шестерен с зубьями рамы, фиксации картера или выхода из строя шарниров. Ответ на этот вопрос. Это полная диагностика всей системы рулевого управления автомобиля. Это очень сложная процедура, требующая разборки и демонтажа стойки, поэтому она может занять много времени.

Мастер устанавливается после зазора. и он может быть сформирован в любом из узлов стойки. определяет, как это исправить. Сокращение разрыва во время его появления может быть процедурой затягивания всех частей механизма, но, учитывая возраст автомобиля, эта победа вряд ли будет полной и окончательной, и через некоторое время эта неисправность вновь появится, но гораздо больше. Поэтому имеет смысл заменить особенно изношенные части рельса на новые, а затем забыть о проблеме как минимум на десятки тысяч километров.

Избиение или помол. Еще один сигнал, по которому стойка сообщает о неисправности. Если детонация возникла постепенно, начиная с едва слышных щелчков, возникающих при повороте рулевого колеса, и со временем она усиливалась, тогда, скорее всего, ее причины были одинаковыми: изнашиваемые детали. Если громкий стук в области передней оси автомобиля внезапно образовался, и его появление сопровождалось затруднениями в рулевом управлении, то это вполне возможно, это свидетельствует о более серьезной неисправности. деформация или даже поломка одного из зубцов рулевого механизма. Не может быть двух мыслей: сломанная часть должна быть заменена.

Ответ на вопрос, с какой конкретной деталью механизма возникла проблема, также даст диагноз рельса.

Passat B3 Rail Ремонт: Усилитель руля

Если говорить о выпуске Volkswagen Passat B3 после 1990 года, его гидроусилитель руля был дополнен гидроусилителем руля (GUR). Многие считают, что его целью является только компенсация усилий, затраченных водителем на рулевое управление. Да, это его главная цель, но не единственная. Гидравлический усилитель все еще повреждает удары рулевой колонки, возникающие при движении автомобиля по неровной дороге. Таким образом, ГУР не только облегчает процесс движения, но и помогает снизить износ его частей гребня.

Но любая медаль похожа на Есть недостаток: GUR добавляет еще несколько собственных неисправностей механической рулевой рейки. Среди них, утечка гидравлической жидкости имеет большое значение. Это чаще всего связано с износом уплотнений. Как правило, эту проблему можно распознать только на более поздней стадии, поскольку жидкость постепенно вытекает из герметичности уплотнения, а эффективность рулевого управления с усилителем также постепенно снижается.

Итак, в какой-то момент, выезжая со стоянки, вы увидите, что рулевое колесо становится жестче, чем обычно, и на асфальте под передней осью появляется небольшая жирная лужа. И мне просто нужно было заменить что-то порванную пачку пару дней назад. Однако, это не будет слишком поздно, даже когда вся жидкость покинула гидроусилитель руля. Главное, не забудьте заполнить его снова после ремонта.

ГЛАВНОЕ! Любая неисправность рулевой рейки оказывает негативное влияние на автомобиль. Поэтому, при малейшем подозрении на поломку, не откладывайте лечение в автосервисе. Рулевую рейку Passat B3, цена которой достаточно высока, необходимо вовремя отремонтировать, иначе не будет исключена стоимость замены.

Фольксваген Пассат В3-В4 делают руль сам и заменяем багажник

Процедура распространяется на автомобили:

• Как Поставить Заднее Стекло На Ваз 2106
• Ваз 2114 Троит На Холостых
• Когда Менять Ремень Грм На Солярисе
• Как Поменять Стекло На Фаре Ваз 2114

Фольксваген Пассат B4 / Volkswagen Passat B4 (3A2) 1994.1997 Volkswagen Passat Вариант B4 / Volkswagen Passat Вариант B4 (3A5) 1994.1997

Фольксваген Пассат B3 (Volkswagen Passat B3 (312) 1988.1994

Фольксваген Пассат Вариант В3 / Фольксваген Пассат Вариант В3 (315) 1988.1994

Информация подходит для ремонта и других транспортных средств.

Поздравляем участников форума vwts! Возможно, я решил поделиться опытом замены рулевой линии. наконечник и механизм тяги шарика возле рельса были найдены !!

1) Снимите колесо.

2) Ослабьте гайку наконечника до 19.

3) С помощью съемника снимаем тягу.

4) Снимите багажник.

5) Откручиваем стержень от стержня, ключ размером, пришлось использовать регулируемый ключ. Когда вы откручиваете рельс от рельса, вам необходимо удерживать рельс для специального захвата гаечного ключа 14 или 17, невыполнение этого условия грозит преждевременной потерей рельса

6) Поезд скручен, проверь железнодорожную игру.

7) Проверь немцев, ешь жир.

8) Скручиваем удар на свое место.

9) Поставить на загрузку, есть фича. Труба с воздухом входит в ствол, для этой трубы в пыльце есть место для вставки, это очень сложно сделать, но это возможно!

10) Затяните обувь ремнем.

11) Закрепите стопорный конец.

12) Мы вносим изменения в график.

Дополнения SeregaG:

Я также поменял рулевую тягу справа, с некоторыми модификациями: чтобы облегчить приближение к рулевой рейке, я ослабил передний болт: 1. Отсоедините шар от рычага рулевого управления (болт и гайка 17 и выкрутите болт 17 снять предыдущий болт.) 2 Я ​​открутил стабилизатор (реактивная тяга). была гайка 17 (аккуратно повернул я колонку повернул). 3. Отвинтите болт 19-го переднего сайлент-блока. 4. Ослабьте болт 19-го заднего глушителя. Весь рычаг был полностью изменен (как ось вращения. Задний бесшумный блок)

Чтобы открутить рулевую тягу, я взял 32 ключа (для тяги) и газовый ключ (для рейки). Они писали о специальном железнодорожном замке под ключ на 14 или 17 лет. Я этого не нашел, пришлось использовать крючок (в книге написано, что используется галочка).

О спец. захватить рельс. TRW TRW, я имею в виду американский, особенный. Ручка расположена на левой стороне звена под зажимом 19, что может быть полезно.

Рулевая рейка «Пассата Б3» с ГУР: неисправности

Ремонт рулевой рейки пассат в3 своими руками

Ремонт рулевой рейки пассат в3 своими руками

Ремонт рулевой рейки пассат в3 своими руками

Ремонт рулевой рейки пассат в3 своими руками

Подробно: ремонт рулевой рейки пассат в3 своими руками от настоящего мастера для сайта olenord.com.

Продемонстрируем как своими руками произвести ремонт рулевой рейки TRW с автомобиля VW Passat B3 (Фольцваген Пассат Б3). Ремонт будет производится при помощи стандартного рем комплекта, который можно заказать в exist.

Рулевая рейки поначалу немного протекала, с каждым месяцем подтеки только увеличивались, руль становился тугим, особенно на холодную, а бачок гидроусилителя пустым. Было принято решение не усугублять ситуацию, а провести ремонт своими силами.

Со 2 минуты показывается как снять рулевую рейку.4:27 разборка рулевой рейки.

14:37 сборка рулевой рейки.

Важное замечание, по поводу ошибки в ролике. После того, как вы установили рейку в корпус с внутренним сальником и пластмассовым кольцом, не следует её вытаскивать обратно, как было в нашем случае, для того чтобы залить масло, таким образом можно легко повредить сальник зубьями.

ремонт рулевой рейки TRW в VW Passat B3:

Внимание! Сеть автосервисов выгодных цен. Проверка сход-развала БЕСПЛАТНО! Без очередей! Ремонт в день обращения!

Регулировка рулевой рейки пассат б5

› Автомобили

10.04.2020

Основным элементом управления транспортного средства является рулевая рейка. Деталь отвечает за движения колес автомобиля, выполняя роль проводника силового импульса от рулевой колонки к колесам. Рассмотрим, как выполняется ремонт рулевой рейки Пассат Б5.

Рулевая рейка Фольксваген Пассат Б5 – конструкция и разновидности

Рулевая рейка различается несколькими видами, она может быть механическая и гидравлическая. Механическая система устанавливалась в отечественных автомобилях и позднее была заменена на более совершенную – гидравлическую. Позднее был разработан и третий тип рейки – электрический, основным элементом которого является моторчик, выполняющий основную работу. ЭУР не получил широкого распространения у автолюбителей в связи с более высокой стоимостью и сложностью механизма, тяжело поддающегося ремонту.

Рулевая рейка Пассат Б5 в зависимости от типа имеет следующее строение:

• Рулевые тяги и наконечники — механизмы при помощи которых осуществляется непосредственный поворот колес.
• Шестеренки и зубчатая планка — отвечают за передачу импульса от руля к рулевой тяге.
• Картер или корпус механизма — изготавливается преимущественно из алюминия и содержит в себе основные элементы механизма.
• Комплект пружин — используются для обеспечения более плотного примыкания рейки к шестерне.
• Подшипники — выполняют функцию смягчения выполняемых движений для более мягкого хода рейки.
• Ограничители — с их помощью устанавливается максимально возможное значение поворота ходовой части.

Строение может незначительно отличаться в зависимости от производителя автомобиля. Стоимость ремонта также зависит от типа механизма и порой может возрастать до половины стоимости самой детали.

Рулевая рейка Passat B5 — основные виды неисправностей и их причины

Существует несколько видов типичных проблем, которые могут свидетельствовать о нарушении в работе механизма, а именно:

• Стук во время движения.
• Нетипичный шум под капотом при запуске двигателя усиливающийся во время поворота рулевого колеса.
• Появление течей под капотом, понижение уровня жидкости в баке гидроусилителя.
• Вибрация или отчетливый стук руля во время движения по неровной трассе.

Причиной поломки или неисправности рулевой рейки чаще всего служит эксплуатация автомобиля в агрессивных условиях. Езда по ухабистой местности и выбоинам приводит к расшатыванию механизма и, как следствие, к их поломке. Повышенное давление на гидроусилитель, которое происходит при сильном нажатии на педаль газа и удерживании руля в крайнем положении, также пагубно сказывается на состоянии всей детали.

Рулевая рейка Пассат Б5 — диагностика и регулировка

Определить неисправность можно при визуальном осмотре, и в случае обнаружения трещин или коррозии на любой из деталей потребуется ее замена. Для более эффективного выявления проблемы работники автосервиса производят полную диагностику не только механизмов рулевого управления, но и подвески. В первую очередь проверку проходит продольная и поперечная тяга. Плотность затянутой гайки и специального стяжного болта, также могут свидетельствовать о неполадках.

Еще одной причиной появления стука рулевой рейки могут служить расшатанные крепления подшипников. В этом случае выполняется регулировка рейки, используя регулировочную гайку в торцевой части механизма. Процедура не отнимает много времени и является наименее затратной в случае своевременного обращения к специалистам.

После проведения работ автомобиль подвергается ходовым испытаниям и при необходимости производится дополнительная настройка регулировочного винта.

Ремонт рулевой рейки Фольксваген Пассат Б5

Перечень ремонтных работ, производимых в автосервисе для устранения проблем, связанных с плохой работой рулевой рейки может варьироваться, однако базовые мероприятия включают в себя:

• Разборка рейки и оценка состояния всех ее элементов.
• Шлифовка деталей, подвергшихся коррозии на специальном оборудовании.
• Замена уплотнительных колец и сальников.
• Замена деталей, не поддающихся ремонту или несоответствующих заводским требованиям.

После проведенных процедур производится сборка рулевой рейки и ее диагностика на специальном станке. Проверка происходит во всех режимах работы с применением дополнительной нагрузки. В случае успешного прохождения испытаний деталь монтируется на место и проходит финальную прокачку гидравлических элементов.

Так осуществляется типичный ремонт рейки Фольксваген Пассат Б5.

Полезные советы автолюбителям – владельцам Фольксваген Пассат

Для того, чтобы избежать возможных проблем с рулевой рейкой рекомендуется, в первую очередь, бережно относится к автомобилю особенно на участках неровных дорог. Так вам более длительное время не придется делать ремонт рулевой рейки VW Passat B5.

В зимний период после прогрева двигателя не лишним будет произвести несколько плавных покачивающих движений рулем, что позволит разогреть жидкость в гидроусилителе.

Состояние защитных пыльников должно всегда находиться в исправном состоянии, любой дефект способен стать причиной просачивания влаги или грязи к чувствительным деталям механизма.

Не рекомендуется держать руль в его крайнем положении более 5 секунд, это может привести к износу насоса гидроусилителя и увеличению нагрузки на детали.

Профессиональный ремонт рулевой рейки Пассат Б3 (Passat B3) Фольксваген по разумной цене

Фольксваген Пассат Б3, впервые представленный широкой публике в 1988 году, уже не был семейным автомобилем, как его предшественник Б2, а являлся среднеразмерной городской машиной для среднего класса. Иными словами, он стал более универсальным, что отразилось не только в его облике, но и в особенностях конструкции ходовой части.

Пассат Б3 надежен, долговечен, прост в управлении и, несмотря даже на свой почтенный возраст (его производство было прекращено в 1993 году), остается безопасным. Последнее, качество – целиком и полностью заслуга ходовой части и системы рулевого управления этого автомобиля.

Рулевая рейка Фольксваген Б3: предыстория

На первых автомобилях этой серии система рулевого управления представляла собой механическую рейку, то есть конструкция ее была максимально простой. Поворачивая руль, водитель приводил в движение рулевую стойку, на нижней конец которой жестко крепится управляющая шестерня.

Ее поворот посредством зубчатой передачи превращается в поступательное движение (влево или вправо в зависимости от направления поворота рулевого колеса) рейки. Так же приходят в движение соединенные с ней при помощи подшипников наконечники. Последние осуществляют поворот передних колес автомобиля.

Этой конструкции уже более сотни лет, тем не менее, именно она остается наиболее надежной, а потому и самой востребованной для автомобилей всех типов.

В простоте управляющей рейки кроется главный секрет ее надежности. Но кроме главного секрета есть и еще два: точность регулировки всех узлов механизма и качество и прочность стали, из которой изготовлены ее детали.

ВАЖНО! Только оригинальные комплектующие Фольксваген способны вновь обеспечить долговечность и качество работы механизма рулевого управления в случае необходимости осуществить на Фольксваген Пассат В3 ремонт рулевой рейки.

Ремонт рулевой рейки Пассат Б3: признаки неисправности

Необходимость в починке может возникнуть при износе рейки или некоторых из ее деталей, либо в случае их поломки.

Первый признак всех неисправностей рейки – появление люфта. Причин его образования может быть несколько – от естественного износа механизма в результате большого пробега автомобиля или недостаточности смазки, до неправильного зацепления шестерни с зубчатой частью рейки, нарушения крепления картера или выхода из строя шарниров подшипников рулевых тяг. Ответ на этот вопрос дает полная диагностика всей системы рулевого управления автомобиля. Это достаточно сложная процедура, требующая демонтажа и разбора рейки, так что она может занять продолжительное время.

После того, как место локализации люфта будет установлено мастером – а образоваться он может в любом из узлов механизма рейки – определяется способ его устранения. Победить люфт на стадии его возникновения может процедура подтяжки всех узлов механизма, но, учитывая возраст автомобиля, победа эта вряд ли окажется полной и окончательной и через некоторое время эта неисправность проявится вновь, но уже в значительно большей степени. Поэтому имеет смысл заменить особо изношенные детали рейки на новые, после чего забыть о проблеме, как минимум, еще на несколько десятков тысяч километров.

Стук или скрежет – еще один сигнал, с помощью которого рейка сообщает о своей неисправности. Если стук появился постепенно, начавшись с едва слышных щелчков, возникающих при повороте рулевого колеса, и со временем усилился, то, скорее всего, причины его возникновения все те же: износ деталей. Если громкий стук в области передней оси автомобиля образовался внезапно и его появлению сопутствовали трудности в провороте руля, то, вполне возможно, это свидетельство более серьезной неисправности – деформации или даже поломке одного из зубьев рулевой передачи. Тут двух мнений быть не может: сломанную деталь придется заменить.

Ответ на вопрос, с какой именно деталью механизма произошла беда, также даст диагностика рейки.

Ремонт рулевой рейки Passat B3: регулировка

ВАЖНО! После замены вышедших из строя деталей и сборки рейка должна пройти процедуру регулировки на испытательном стенде.

Здесь для нее имитируются рабочие условия, и при помощи электронных измерительных приборов выставляются точные углы поворота наконечников при воздействии на них рейки.

Регулировка соединения колес с наконечниками осуществляется после установки рейки на автомобиль. Эта процедура – одна из ключевых при осуществлении ремонта системы рулевого управления автомобиля, и от ее точности зависит, насколько эффективно эта система будет работать дальше.

Ремонт рейки Пассат Б3: починка ГУР

Если мы говорим о Фольксваген Пассат Б3 выпуска после 1990 года, то к его системе рулевого управления добавился еще гидроусилитель руля (ГУР). Многие считают, что его назначение состоит исключительно в компенсации усилия, затрачиваемого водителем на поворот рулевого колеса. Да, это его главное назначение, но не единственное. Гидроусилитель еще амортизирует удары в рулевую стойку, возникающие при движении автомобиля по неровной дороге. Таким образом, ГУР не только облегчает процесс управления автомобилем, но и способствует снижению износа деталей его рейки.

Но у любой медали, как известно, есть и обратная сторона: к списку возможных неисправностей механической рулевой рейки ГУР добавляет еще несколько собственных. Среди них с большим отрывом лидирует протечка рабочей жидкости гидроусилителя. Возникает она, чаще всего, по причине износа сальников. Распознать эту беду обычно удается только на поздней стадии, ведь жидкость вытекает из утратившего герметичность сальника постепенно, и столь же постепенно снижается эффективность ГУР.

Так, в какой-то момент, выезжая с парковки, вы обнаруживаете, что руль автомобиля поворачивается тяжелее, чем обычно, а на асфальте под передней осью остается небольшая маслянистая лужица. А всего-то и требовалось, что пару дней назад заменить порванный сальник. Впрочем, сделать это будет не поздно даже тогда, когда из ГУР вытечет вся жидкость. Главное, не забыть залить ее снова после ремонта.

ВАЖНО! Любая неисправность рулевой рейки сказывается негативно на управляемости автомобиля. Поэтому при малейших подозрениях на ее поломку, не затягивайте с обращением в автосервис. Рулевая рейка Пассат Б3, цена которой достаточно высока, должна быть отремонтирована вовремя, иначе затрат на замену будет не избежать.

Рулевая рейка Фольксваген: признаки и причины неисправности, диагностика и ремонт

Надежность и управляемость автомобиля – залог безопасности для участников дорожного движения. Только исправный рулевой механизм обеспечивает надежное и безопасное управление любого вида транспорта.

Из чего состоит рулевая рейка Volkswagen: особенности конструкции

Рулевая рейка- механизм, передающий колесам направление движения поворотом руля, состоит из трех основных частей:

• зубчатый вал
• втулка опорная
• золотниковый механизм.

При эксплуатации автомобиля некоторые элементы данного механизма изнашиваются в первую очередь, это могут быть:

• Гидробарьерные кольца
• Сальники (резиновые уплотнители)
• Опорные втулки

Эти детали входят в ремкомплект рулевой рейки фольксваген.

Хотя внешний вид деталей механизмов с гидроусилителем руля и без него, а также различных моделей фольксваген отличается, их назначение и последовательность будут одинаковы как при ремонте рулевой рейки фольксваген пассат, так и при ремонте рулевой рейки фольксваген гольф, то есть производится замена поврежденных элементов.

Важно!Квалифицированные специалисты на СТО проведут точную диагностику, что позволит избежать покупки лишних запчастей и перерасхода денег.

Водитель должен обращать внимание на работу данного узла, и при первых признаках его поломки провести диагностику и ремонт или регулировку рулевой рейки фольксваген .

На что обращать внимание:

• Стук и вибрация руля – при проезде по неровной поверхности водитель чувствует удары в рулевое колесо. Это признак износа опорных втулок валов и зубцов зубчатой пары.
• Люфт – возникает при износе штока распределителя или зубьев червячной пары.
• Тугое вращение, шум и скрежет при повороте руля – признаки коррозии рейки или ее механического повреждения.
• Вытекание масла из бачка – говорит об износе пыльников – защитных резиновых прокладок. Без защиты от пыли, воды и трения шарнирные соединения изнашиваются, и ремонт рулевой рейки фольксваген т4 обходится значительно дороже.
• Потемнение жидкости, наличие мусора в бачке гидроусилителя.

Основные причины поломки и износа реек

Перегрузка автомобиля, резкое выворачивание руля, попадание колес в ямы и рытвины приводят к поломкам ходовой части автомобиля. От ударов и вибрации происходит нарушение целостности и конфигурации деталей. Ослабевают крепления элементов, нарушается герметичность системы.

Выкручивание руля в крайние положения на высокой скорости увеличивает критические нагрузки на систему управления и приводит к ее быстрому износу и неотложному ремонту рулевой рейки фольксваген бора. Использование некачественных масел и запчастей ускоряет выработку ресурса деталей.

Знаете ли вы?При езде на высокой скорости по дорогам с неровной поверхностью, наезде на бордюры и другиепрепятствия детали рейки повреждаются и деформируются.

Критический износ деталей наступает:

• При недостаточном уровне смазки в системе, за счет трения зубцы стираются и не обеспечивают должного сцепления во время работы.
• При нарушении ее герметичности. В этом случае в механизм попадает грязь, пыль, что ускоряет стирание деталей, и вода, что вызывает коррозию металлических элементов.
• При своевременном ремонте рулевой рейки фольксваген т5 удается сохранить гидравлические механизмы, которые не вышли из строя, избежав тем самым лишних затрат.

Диагностика неисправности рулевой рейки

Точную диагностику неисправностей проводят на специальном оборудовании в условиях автосервиса.

После наружного осмотра выполняют такие операции:

• Демонтаж механизма
• Осмотр и дефектовка деталей
• Разбор узла, первичная очистка деталей от грязи
• Оценка состояния корпуса, вала,сальников, уплотнительных колец.

При диагностике проверяют целостность деталей, наличие коррозии и деформаций вала, износ зубцов и подшипников.

На видео можно посмотреть, как проводят диагностику и ремонт квалифицированные специалисты:

Регулировка рулевой рейки

При эксплуатации механизм управления автомобиля может разболтаться от вибрации и других нагрузок. Крепления деталей ослабевают, это приводит к нарушениям его работы и может вызвать более серьезные поломки. При этом появляется люфт и вибрация руля, теряется плавность вращения.

Для устранения этой проблемы регулируют рулевую рейку фольксвагена на станциях, специализирующихся на обслуживании ходовой. Для этого в конструкции механизма предусмотрен наружный регулировочный винт.

Эту операцию обычно выполняют два человека. Для доступа к регулировочному винту автомобиль поднимают на эстакаду или ставят над ямой. Положение колес строго прямое, автомобиль должен быть надежно закреплен.

При помощи специального шестигранника регулировочный винт затягивают или, напротив, слегка ослабляют, проверяя результат вращением руля. Люфт не должен быть больше 10 градусов. После регулировки на яме проверяют работу узла в движении на небольшой скорости. Если регулировка не дала результата, нужно проверить исправность механизма.

Как проходит ремонт рулевой рейки Фольксваген

Ремонт рулевой рейки фольксваген поло должен проводиться в специальном помещении при наличии оборудования и инструментов, которые позволят провести работы быстро, качественно и без риска повредить другие узлы автомобиля и исправные детали.

Знаете ли вы?Наличие на станции техобслуживания стенда для диагностики позволяет проверить работу механизма при нагрузках без установки на автомобиль.

1. Снятый с автомобиля узел помещают в верстак.
2. Откручивают тяги, снимают пробку золотника.
3. Выкручивают гайку золотника и гайку прижима.
4. Извлекают пружину и прижим штока.
5. Отмечают взаимное положение распределителя и корпуса.
6. Снимают стопорное кольцо, достают распределитель.
7. Вынимают из корпуса шток и тыльную опору.
8. Специальным приспособлением извлекают левый сальник штока.
9. Детали тщательно очищают от продуктов износа, масла и грязи с помощью моющих растворов.
10. Пришедшие в негодность детали заменяют новыми.
11. Шток шлифуют на токарном станке.
12. Процесс сборки начинается с запрессовывания левого сальника штока в корпус рейки специальным приспособлением.
13. На гребенку штока и зубья распределителя перед установкой наносят специальную смазку.
14. Подготовленные детали устанавливают в корпус рулевого редуктора.
15. Следующим запрессовывают подшипник, после него сальник, надевают стопорное кольцо.
16. Устанавливают прижим штока, пружину, все затягивают гайкой прижима.
17. Закручивают гайку золотника, пробку золотника,заполненную смазкой, прикручивают на место.
18. Надевают уплотнитель на тыльную опору.
19. Запрессовывают сальник в тыльную опору, после чего ее устанавливают на рулевую рейку.
20. Положение тыльной опоры фиксируют стопорным кольцом.
21. Качество работы и герметичность собранного узла проверяют на стенде.

Вал механизма при незначительной коррозии восстанавливают методом напыления хрома с последующей шлифовкой.
При существенных повреждениях и износе шестерней зубчатого вала и корпуса выполняют полную замену рулевой рейки фольксваген.

Изношенные детали обязательно меняют, так же как резиновые прокладки и сальники, после чего собирают механизм и устанавливают его на автомобиль.

Знаете ли вы?При сборке механизма соблюдают полную чистоту, не допускается попадание грязи в систему.

После сборки узла в исправную систему заливают свежие технологические жидкости, систему прокачивают.

Советы автолюбителей

• При эксплуатации автомобиля зимой после прогрева двигателя на парковке нужно покрутить руль в разные стороны для разогрева масла в системе.
• Не фиксируйте руль в крайних правом и левом положениях дольше трех секунд, жужжание насоса ГУРа признак того, что нагрузка на систему предельна.

Важно!Некоторые автолюбители предлагают поместить в бачок с жидкостью магнит на подвесе для очистки масла от железной стружки. Этот рискованный прием может нанести большой ущерб вместо пользы.

• При изменении цвета и наличии мусора в бачке необходимо провести квалифицированную диагностику.
• Используйте качественные материалы и запасные части проверенных производителей.
• Используйте масло и технологические жидкости, рекомендованные производителем. Их параметры максимально адаптированы под характеристики данной модели автомобиля.

Ремонт рулевых реек своими руками фольксваген | Авто Брянск

Даже самый надёжный в мире автомобиль рано или поздно нуждается в проведении ремонта. Не исключение и «Фольксваген-Пассат Б3», рулевая рейка которого после определённого пробега по нашим тяжёлым дорогам выходит из строя и требует настройки.

Устройство рулевой на Passat B3

Как правило, о наличии проблем с рулевой судят по подтёкам на рейке, а также по тугой работе всего узла. Очевидно, что для начала деталь придётся снять, чтобы произвести замену ремкомплекта и манжет. Неисправность рулевой рейки — это опасный сигнал для водителя, ведь ситуация грозит потерей управления и аварией.

По этой причине каждый водитель автомобиля обязан изучить схему устройства и функции этой детали, а также знать о реальных сроках замены. Рейка отвечает за вращение рулевой и за перемещение колёс, что делает этот узел важнейшим в авто.

Если по каким-либо причинам механизм заклинит, ступицы останутся в одном положении, а это уже высокий риск попадания в аварию.

Определить местоположение рейки несложно. От руля идёт вал, который является компонентом системы. Основная часть узла находится в подкапотном пространстве. Passat B3 комплектуется как механическим, так и гидравлическим рулевым управлением. С 1992 года вариант с гидроусилителем получил одобрение руководства и стал производиться уже серийно.

Основные компоненты рулевой рейки

Рулевой механизм автомобиля Volkswagen Passat B3 выполнен в виде шестерни-рейки с фиксированным передаточным числом и имеет следующие характеристики.

1. Привод состоит из тяг с наружными и внутренними конусами. Оснащён также ремнём, который имеет разные размеры в дизельных и бензиновых версиях машины.
2. ГУР (гидроусилитель) включает насос, распределитель и силовой цилиндр. Эти три механизма объединены в общий узел. Насос высокого давления приводится во вращение коленвалом через клиновой ремень и оснащён лопастями. В холостом режиме работы мотора способен выдавать давление от 75 до 82 кг/см 2 .

Для опытных владельцев, разбирающихся в тонкостях регулировки, будут полезны цифровые значения, характеризующие работу системы рулевого управления.

1. Передаточное отношение рулевой составляет: 22,8 для механики и 17,5 для модификации с ГУР.
2. Минимальный диаметр поворота: 10,7 м по самой отдалённой точке кузова и 10 м по колёсам.
3. Угол поворота колёс: 42 o для внутреннего и 36 o для наружного.
4. Количество оборотов колеса: 4,43 для механической рейки и 3,33 для версии с ГУР.
5. Момент затяжки болтов: гайки рулевого колеса — 4 кгс·м, гайки тяги — 3,5 кгс·м, фиксатора рулевого механизма к подрамнику кузова — 3,0 кгс·м, болтов насоса — 2,0 кгс·м, стопорной гайки ремня — 2,0 кгс·м.

Жидкость ГУР по уверениям производителя не требует замены в течение всего срока эксплуатации автомобиля, но проверять её состояние рекомендуется каждые 30 тыс. км пробега.

Все рулевые рейки от Passat B3 выпуска до 1992 года оснащаются мелким шлицом с 36 зубьями, модели после 1992 года — с крупным шлицом и на 22 зуба.

Какие проблемы обычно возникают с рейкой

Подтёки на подрамнике — первое, на что акцентирует внимание опытный водитель Passat B3. Это означает, что узел протекает, жидкость ГУР уходит. Одновременно при езде по неровным дорогам бывает слышен стук справа, а руль тяжелеет после продолжительного передвижения. На механических рейках признаками выхода из строя являются затруднения в поворачивании руля, заедание и движение машины рывками. Если последний симптом проявляется сильно и часто, рейка может быть вообще сломана.

Причины появления неполадок этого узла раньше срока эксперты видят в плохих дорогах. К сожалению, наши асфальтированные трассы уступают по качеству европейским, поэтому автомобиль, рассчитанный на более мягкие условия эксплуатации, часто ломается. Однако если владелец будет передвигаться аккуратно и не гонять, ремонт потребуется только после естественного износа — рейка немецкого автомобиля прослужит очень долго.

Для точной диагностики неисправности рулевой потребуется специальный стенд, которым располагают профессиональные СТО. Многие опытные автомобилисты способны определить износ и на слух. Выделяются следующие основные симптомы выхода из строя этого узла.

1. Стук по центру или справа при движении автомобиля по неровностям, усиливающийся на поворотах и во время совершения манёвров.
2. Усиленные вибрации, передающиеся на руль при езде по ухабам или гравию.
3. Увеличение люфта, которое приводит к «рысканию» машины на средней и высокой скорости. Водитель обязан постоянно контролировать траекторию движения, иначе автомобиль занесёт.
4. Тяжёлое вращение руля. Он с трудом возвращается в исходное положение, хотя это должно происходить автоматически.
5. Гул или другие посторонние звуки.

Особое внимание рекомендуется обращать на резиновые защитные пыльники — гармошки. Их можно осмотреть под арками передних колёс, частично под капотом. Однако лучший вариант — поднять автомобиль на эстакаду, чтобы определить следы масла и трещины на элементах. Порванные пыльники свидетельствуют о том, что внутрь попала влага и грязь, ускоряющие износ всех механизмов в несколько раз. Это срочный повод для проведения ремонта.

Как Снять Рулевую Рейку На Пассат Б3 ~ AUTOTEXNIKA.RU

Частная машина

Замена рулевой рейки VW Passat B3, автомобиль без гидроусилителя руля!

Процедура распространяется на автомобили:

Volkswagen Passat B3 / Фольксваген Пассат B3 (312) 1988.1994 Фольксваген Пассат Вариант B3 / Volkswagen Passat Вариант B3 (315) 1988.1994

Фольксваген Пассат B4 / Volkswagen Passat B4 (3A2) 1994.1997

Фольксваген Пассат Вариант В4 / Фольксваген Пассат Вариант В4 (3А5) 1994.1997

информация, используемая для ремонта и других транспортных средств

Вам нужны ключи 13, 17, 19, 22 для работы и газовый ключ или аналогичный, пара пластиковых стяжек для крепления крышек. Поднять переднюю часть автомобиля на подушки и надежно закрепить тех, у кого дырка будет легче, но я поменял без дырки.

Откручиваем концы рулевых тяг

Сильный и аккуратный. тяговые усилия

Поднимите крышку, открутите ее и выберите болт. который удерживает соединение винта рулевого вала с рейкой

Затем мы погружаемся под машину и снимаем гравитацию для легкой манипуляции

Снимите четыре крепежных болта, открутив их, снимите крепежные скобы, болты не выбраны.

Разверните кардан и удалите его

Полностью вытащить рельс с помощью наконечников я не смог, потому что у меня не хватило резкости, поэтому я взял рельс один за другим, а затем повернул звенья в одну и другую сторону. Потяните крышку и удерживайте шарнир газовым ключом, открутите контргайку, затем открутите шарнир с помощью стержня.

Теперь самое главное. скручивайте соединения шатунов, не скручивайте их до конца на 10-13 оборотов, иначе рулевые тяги не будут вкручиваться в другие. напротив, нужно прокрутить до конца. Не буду раскрывать секрет, что стойки без гидравлического оборудования одинаковы для Golf 2-3 и Passat B3

Поэтому, когда я обнаружил, что одно из моих дел было разорвано, я без стеснения откинул крышку с поля для гольфа. И я почти забыл поставить правильное масло на рейку.

Мы собираем в обратном направлении и ДОЛЖНЫ участвовать в исправлении коллапса сервиса в сервисе

Рэйки купил этот офис здесь

И я нанёс смазку с обеих сторон вала, думаю, он будет медленно затягиваться и проникать внутрь, я тоже хорошо прикрыл рулевые шарниры. Некоторые могут сказать, что это напрасно, что растение распространено и достаточно, но я просто не могу поступить иначе.

• Не Работает Корректор Фар Опель Астра Н
• После Замены Масла В Акпп Машина Дергается
• Как Открыть Дверь Ваз 2106 Без Ключа
• Замена Задних Тормозных Колодок Рено Сценик 1

Приложение TPN:

Рулевые рейки в Golf 2-3 и Passat B3. отличается, чтобы быть уверенным в разборе и сравнении.

И по внешнему виду его сложно различить (если цифры не читаются).

Я катался на разных стойках (у меня их 4), в том числе Volkswagen Golf 2. Гольф короче на 15 мм. (примерно), но ситуацию можно исправить. Небольшая явка может почти достигнуть Пасатово, сместив внутренние швы стержней. На выносной направляющей (без рулевых реек) нажмите правый край внутрь (там, где нажата гильза) до упора. После наматывания правой гайки до упора на гильзу.

Отвинтите направляющую в среднем положении и закрутите левую стопорную гайку на аналогичную глубину. Обязательно капните 2-3 капли сине-голубой нити на поверхность с низким содержанием жира. После намотки тяги и счетчика.

Количество оборотов вдоль колеса будет меньше, где-то 3,5 по сравнению с 4,5-пассатом, но в реальной жизни оно не будет сильно отличаться из-за разного наклона зубьев рельсов.

Продолжение и полное обсуждение отчета здесь.

Как я могу найти нужную мне информацию? Расшифровка заводского оборудования для автомобилей (на английском языке) Расшифровка заводского оборудования для VAG на русском языке! Диагностика Volkswagen, Audi, Skoda, Seat, коды ошибок.

Если вы не нашли информацию о своем автомобиле. посмотрите на это на автомобилях, построенных на вашей автомобильной платформе. Вероятна информация о ремонте и обслуживании вашего автомобиля.

Профессиональный ремонт рулевой рейки Volkswagen Passat B3 (Пассат Б3) по доступной цене

Впервые представленный широкой публике в 1988 году, Volkswagen Passat B3 больше не был семейным автомобилем, как его предшественник B2, а представлял собой городской автомобиль среднего размера среднего размера. Другими словами, он стал более универсальным, отражая не только его внешний вид, но и конструктивные особенности шасси.

Passat B3 надежен, долговечен, прост в эксплуатации и, несмотря на большой возраст (снят с производства в 1993 году), остается безопасным. Не в последнюю очередь, качество. полностью заслуживает шасси и системы рулевого управления этой машины.

Ремонт рулевой рейки VW Passat b3, снятие и установка

Ремонт рулевая рейка Vw Passat B3, Удалите и установите.

Снятие рулевой рейки пассат b3

Это НЕ руководство по замене рулевая рейка. Просто говорю о некоторых трудностях, которые возникли у меня.

Volkswagen B3 Рулевая рейка: передняя история

В первых автомобилях этой серии система рулевого управления была механической направляющей, то есть ее конструкция была максимально простой. Поворачивая руль, водитель включается рулевое управление колонна, на нижнем конце которой шестерня жестко закреплена. Его вращение с помощью зубчатого колеса превращается в движение вперед (влево или вправо, в зависимости от направления вращения рулевого колеса) рельса. Также к нему прикреплены подшипники. Последние вращают передние колеса автомобиля. Этой конструкции более ста лет, но она остается самой надежной и, следовательно, самой популярной для всех типов автомобилей.

Простота управления полосой является главным секретом ее надежности. Но помимо основного секрета, есть еще два: точность регулирования всех компонентов механизма, а также качество и прочность стали, из которой изготовлены его детали.

ГЛАВНОЕ! Только оригинальные компоненты Volkswagen могут снова обеспечить долговечность и качество рулевого механизма и, при необходимости, отремонтировать рулевую рейку на Volkswagen Passat B3.

Ремонт рулевой рейки Passat B3: симптомы неисправности

Необходимость ремонта может возникнуть в случае износа стойки или некоторых ее частей или поломки.

Первым признаком всех ошибок в стойке является появление игры. Причин его формирования может быть несколько. из-за естественного износа механизма из-за большого пробега автомобиля или отсутствия смазки, неправильного зацепления шестерен с зубьями рамы, фиксации картера или выхода из строя шарниров. Ответ на этот вопрос. Это полная диагностика всей системы рулевого управления автомобиля. Это очень сложная процедура, требующая разборки и демонтажа стойки, поэтому она может занять много времени.

Мастер устанавливается после зазора. и он может быть сформирован в любом из узлов стойки. определяет, как это исправить. Сокращение разрыва во время его появления может быть процедурой затягивания всех частей механизма, но, учитывая возраст автомобиля, эта победа вряд ли будет полной и окончательной, и через некоторое время эта неисправность вновь появится, но гораздо больше. Поэтому имеет смысл заменить особенно изношенные части рельса на новые, а затем забыть о проблеме как минимум на десятки тысяч километров.

Избиение или помол. Еще один сигнал, по которому стойка сообщает о неисправности. Если детонация возникла постепенно, начиная с едва слышных щелчков, возникающих при повороте рулевого колеса, и со временем она усиливалась, тогда, скорее всего, ее причины были одинаковыми: изнашиваемые детали. Если громкий стук в области передней оси автомобиля внезапно образовался, и его появление сопровождалось затруднениями в рулевом управлении, то это вполне возможно, это свидетельствует о более серьезной неисправности. деформация или даже поломка одного из зубцов рулевого механизма. Не может быть двух мыслей: сломанная часть должна быть заменена.

Ответ на вопрос, с какой конкретной деталью механизма возникла проблема, также даст диагноз рельса.

Passat B3 Rail Ремонт: Усилитель руля

Если говорить о выпуске Volkswagen Passat B3 после 1990 года, его гидроусилитель руля был дополнен гидроусилителем руля (GUR). Многие считают, что его целью является только компенсация усилий, затраченных водителем на рулевое управление. Да, это его главная цель, но не единственная. Гидравлический усилитель все еще повреждает удары рулевой колонки, возникающие при движении автомобиля по неровной дороге. Таким образом, ГУР не только облегчает процесс движения, но и помогает снизить износ его частей гребня.

Но любая медаль похожа на Есть недостаток: GUR добавляет еще несколько собственных неисправностей механической рулевой рейки. Среди них, утечка гидравлической жидкости имеет большое значение. Это чаще всего связано с износом уплотнений. Как правило, эту проблему можно распознать только на более поздней стадии, поскольку жидкость постепенно вытекает из герметичности уплотнения, а эффективность рулевого управления с усилителем также постепенно снижается.

Итак, в какой-то момент, выезжая со стоянки, вы увидите, что рулевое колесо становится жестче, чем обычно, и на асфальте под передней осью появляется небольшая жирная лужа. И мне просто нужно было заменить что-то порванную пачку пару дней назад. Однако, это не будет слишком поздно, даже когда вся жидкость покинула гидроусилитель руля. Главное, не забудьте заполнить его снова после ремонта.

ГЛАВНОЕ! Любая неисправность рулевой рейки оказывает негативное влияние на автомобиль. Поэтому, при малейшем подозрении на поломку, не откладывайте лечение в автосервисе. Рулевую рейку Passat B3, цена которой достаточно высока, необходимо вовремя отремонтировать, иначе не будет исключена стоимость замены.

Фольксваген Пассат В3-В4 делают руль сам и заменяем багажник

Процедура распространяется на автомобили:

• Как Поставить Заднее Стекло На Ваз 2106
• Ваз 2114 Троит На Холостых
• Когда Менять Ремень Грм На Солярисе
• Как Поменять Стекло На Фаре Ваз 2114

Фольксваген Пассат B4 / Volkswagen Passat B4 (3A2) 1994.1997 Volkswagen Passat Вариант B4 / Volkswagen Passat Вариант B4 (3A5) 1994.1997

Фольксваген Пассат B3 (Volkswagen Passat B3 (312) 1988.1994

Фольксваген Пассат Вариант В3 / Фольксваген Пассат Вариант В3 (315) 1988.1994

Информация подходит для ремонта и других транспортных средств.

Поздравляем участников форума vwts! Возможно, я решил поделиться опытом замены рулевой линии. наконечник и механизм тяги шарика возле рельса были найдены !!

1) Снимите колесо.

2) Ослабьте гайку наконечника до 19.

3) С помощью съемника снимаем тягу.

4) Снимите багажник.

5) Откручиваем стержень от стержня, ключ размером, пришлось использовать регулируемый ключ. Когда вы откручиваете рельс от рельса, вам необходимо удерживать рельс для специального захвата гаечного ключа 14 или 17, невыполнение этого условия грозит преждевременной потерей рельса

6) Поезд скручен, проверь железнодорожную игру.

7) Проверь немцев, ешь жир.

8) Скручиваем удар на свое место.

9) Поставить на загрузку, есть фича. Труба с воздухом входит в ствол, для этой трубы в пыльце есть место для вставки, это очень сложно сделать, но это возможно!

10) Затяните обувь ремнем.

11) Закрепите стопорный конец.

12) Мы вносим изменения в график.

Дополнения SeregaG:

Я также поменял рулевую тягу справа, с некоторыми модификациями: чтобы облегчить приближение к рулевой рейке, я ослабил передний болт: 1. Отсоедините шар от рычага рулевого управления (болт и гайка 17 и выкрутите болт 17 снять предыдущий болт.) 2 Я ​​открутил стабилизатор (реактивная тяга). была гайка 17 (аккуратно повернул я колонку повернул). 3. Отвинтите болт 19-го переднего сайлент-блока. 4. Ослабьте болт 19-го заднего глушителя. Весь рычаг был полностью изменен (как ось вращения. Задний бесшумный блок)

Чтобы открутить рулевую тягу, я взял 32 ключа (для тяги) и газовый ключ (для рейки). Они писали о специальном железнодорожном замке под ключ на 14 или 17 лет. Я этого не нашел, пришлось использовать крючок (в книге написано, что используется галочка).

О спец. захватить рельс. TRW TRW, я имею в виду американский, особенный. Ручка расположена на левой стороне звена под зажимом 19, что может быть полезно.

Рулевая рейка «Пассата Б3» с ГУР: неисправности

Ремонт рулевой рейки пассат в3 своими руками

Ремонт рулевой рейки пассат в3 своими руками

Подробно: ремонт рулевой рейки пассат в3 своими руками от настоящего мастера для сайта olenord.com.

Продемонстрируем как своими руками произвести ремонт рулевой рейки TRW с автомобиля VW Passat B3 (Фольцваген Пассат Б3). Ремонт будет производится при помощи стандартного рем комплекта, который можно заказать в exist.

Рулевая рейки поначалу немного протекала, с каждым месяцем подтеки только увеличивались, руль становился тугим, особенно на холодную, а бачок гидроусилителя пустым. Было принято решение не усугублять ситуацию, а провести ремонт своими силами.

Со 2 минуты показывается как снять рулевую рейку.4:27 разборка рулевой рейки.

14:37 сборка рулевой рейки.

Важное замечание, по поводу ошибки в ролике. После того, как вы установили рейку в корпус с внутренним сальником и пластмассовым кольцом, не следует её вытаскивать обратно, как было в нашем случае, для того чтобы залить масло, таким образом можно легко повредить сальник зубьями.

ремонт рулевой рейки TRW в VW Passat B3:

Внимание! Сеть автосервисов выгодных цен. Проверка сход-развала БЕСПЛАТНО! Без очередей! Ремонт в день обращения!

Внимание! Сеть автосервисов выгодных цен. Проверка сход-развала БЕСПЛАТНО! Без очередей! Ремонт в день обращения!

Подписаться на тему
Уведомление на e-mail об ответах в тему, во время Вашего отсутствия на форуме.

Подписка на этот форум
Уведомление на e-mail о новых темах на форуме, во время Вашего отсутствия на форуме.

Скачать/Распечатать тему
Скачивание темы в различных форматах или просмотр версии для печати этой темы.

еще в процессе написания
Данный отчетик состоит из материалов сделанныхiva99380798(за что ему огромное спасибо. ) ну и своей отсебятины.

Нет видео.

(кликните для воспроизведения).

Предыстория. С некоторых пор стал замечать, что при резком разгоне, что то стало стучать с правой стороны. При чем, не зависимо по прямой или с вывернутыми колесами. А недавно добавилась течь уже самой рейки

История.

Так как пешком ходить не совсем охота, стал искать рейку в нерабочем состоянии. Ребята задарили точно такую же как и у меня ZF 7852501328 номер по VAG 8d1 422 066 F.

На ауди форуме в свое время долго разбирались какой ремкомплект подходит для этой рейки.

В итоге вот что получилось

Шильдик на рейке, говорящий о ее принадлежности к производителю и оригинальный номер по VAG

вот так она выглядит на машине

Оказалось что по переборкой такой рейки клубни уже занимались, дай думаю и я попробую .
Выудив на форуме нужный список запчастей, я заказал его через Exist
Вот получился такой заказик (последнюю, зеленую , позицию пока не смотреть, напишу позже почему):
Пришли запчасти и я решил дома ее перебрать.

На след день поехал в гараж менять рейку. По моим подсчетам на съем рейки примерно уходит около 30 минут.

Сначала лезем под торпеду с водительской стороны, снимаем нижний пластик торпеды, что над ногами водителя.

Затем откручиваем рулевой вал с карданчиком от рейки (болт с эксцентриком и гаечка под ключ на 17).

Далее снимаем резиновый пыльник.

На этом в салоне работы закончены.

Далее откручиваем от поворотных рычагов рулевые наконечники.

Потом с водительской стороны снимаем защитный кожух/пыльник

, через эту сторону будем вытаскивать саму рейку.

Затем я снял аккумулятор, под ним находится один из 3-х болтов держащих рейку. Шляпка болтов имеет вид 12-тигранника, для чего была прикуплена головка на 10 с 12 гранями. Сразу откручиваю 2 болта что находятся в аккумуляторном отсеке.

Затем я полез уже под машину.

Сначала открутил один из шлангов идущих на радиатор охлаждения и слил остатки жидкости ГУР. Далее открутил подачу жижи в рейку, болт на 22 + 2 шайбочки(не теряем или покупаем новые). Далее я открутил последний болт держащий рейку и сдвинул рейку в сторону бампера, так удобнее откручивать обратку жижи – болт на 19 + 2 шайбочки.

Вот все освобождено, вытаскиваем рейку через водительскую сторону (т.е. левое колесо, колеса я не снимал, только поддомкратил с этой стороны)

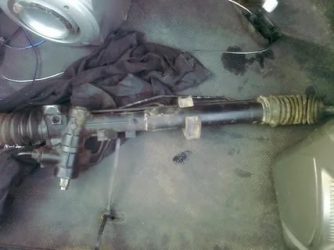

И вот это чудо в руках

Процесс переборки
Я сначала открутил наконечники, не забыв посчитать на сколько витков они закручены.

Далее снимаем пыльники . Место лучше подготовить заранее, т.к. еже много жижи выльется.
Затем откручиваем рулевые тяги, у меня одна оказалась при смерти, поэтому я заменил их обе, чтоб потом и не думалось.

1.Далее накерниваем на крышке, что закрывает цилиндр с капроновым наконечником, которые подтягивают вал рейки.

[/URL] или и откручиваем

Затем вытаскиваем уплотнительное колечко (на предыдущей фотке оно уже в руке). И пробуем вытащить сам поршенек (скажу сразу у меня его на данной стадии вытащить не удалось, ну и бог с ним

).

2. Снимаем рулевой вал. Для этого потребуется открутить крышку и, под ней,гайку на 17. Далее со стороны самого вала снимаем стопорное кольцо

[/URL] и вытаскиваем весь вал на “улицу”.

На этом валу или червяке я поменял: 1 сальник и одно уплотнительное кольцо на втулке с подшипником (вот она находится в левой части)

.
на самом валу 4 беленьких колечка и под ними 4 черненьких. Все смазываем жижей и откладываем до сборки.

Перемещаемся к другому концу рейки (правая сторона или конец А)

[/URL]

Нам потребуется снять стопорное колечко(чуть выше на фотке оно уже снятое). Ставим рейку на “попа” и таща/ подталкивая самим валом снимаем шток ( 1 ), втулку ( 2 ), и сам сам вал.

Берем шток. На нем меняем уплотнительное кольцо и сальник
Далее на втулке меняем 2 уплотнительных колечка.

Сам вал. Производим его дефектовку. У меня вал на родной рейке был с одной стороны подвержен коррозии.
На валу меняем 1 белое уплотнительное колечко. Теперь все это откладываем в сторону до сборки и беремся за корпус рейки.

Ставим корпус вверх левой частью (со стороны рулевого вала) берем головку на 21 и 2 удлинителя. Вставляем их в корпус и легким ударом выбиваем сальник и втулку, стоящие примерно по середине корпуса. Вот это они:

меняем их на новые и начинаем сборку

Одеваем сальник и втулку на вал и втулку и все это “хозяйство” вставляем в корпус. Затем вставляем втулку и шток, и ставим на место стопорное кольцо. Далее собираем все остальное в обратной последовательности.

По той информации, что я нашел, оказывается что не у всех переборка прошла гладкоJ. Стал думать в чем же проблема и заодно заказал другие сальники на вал с номером 7852 033 155. Сегодня я их забрал и поехал в очередной раз испытывать судьбу J .
Снова снял рейку, разобрал, все протер. Снял сальники и стал сравнивать 140 (слева) и 155 (справа) между собой.

Значится вот какие параметры рассматривал: 1. Толщина сальника – одинаковая, разница только в установке капронового колечка

2. Установка капронового кольца: у 140-го оно находится в самом сальнике, а у 155 как бы пристыковано к задней части сальника

3. Внешний вид рабочей поверхности: у 140-го всего 1 выступ рабочей поверхности, а у 155-го их 3. По видимому он рассчитан на работу под большим давлением. вот сделал фотки по-лучше:

На первой фотке 140-й сальник

на второй 155-й сальник

Отсюда вывод что для нашей рейки сальник с номером 140 НЕ ПОДХОДИТ, следует заказывать сальник с номером 155

замена пыльника рулевой рейки Фольксваген Пассат В3 В4
