Неисправен датчик ABS — замена датчика ABS

Где находится датчик абс шевроле лачетти торможении давление жидкости в гидроприводе тормозного механизма возрастает и поршень, выдвигаясь из колесного цилиндра, выполненного как одно целое с суппортом, прижимает внутреннюю тормозную колодку к тормозному диску. При вращении гайки длина регулятора изменяется за счет резьбового наконечника, в результате чего регулятор разводит или сводит колодки. Если в тормозном бачке отсутствует тормозная жидкость, то придется немного попотеть, поскольку обычной доливкой не обойтись и скорее всего система завоздушена.

Re: проблема с АБС на лачетти Подожми контакты в разьёмах от левом переднего датчика до…

При вращении гайки длина регулятора изменяется за счет резьбового наконечника, в результате чего регулятор разводит или сводит колодки. Чтобы устранить неисправность, необходимо доливая жидкость прокачать все четыре колеса, чтобы выгнать воздух с системы. Ну, а если отсутствует первый фактор, то прямая дорога в автосервис.

Механизм стояночного тормоза барабанный, с двумя тормозными колодками. Привод стояночной тормозной системы — ручной, механический, тросовый, на задние колеса. Направляющая колодок прикреплена к кулаку задней подвески.

При нажатии педали тормоза поршни главного тормозного цилиндра перемещаются, создавая давление в гидроприводе, которое подводится по трубкам и шлангам к рабочим цилиндрам тормозных механизмов колес.

Тормозной механизм переднего колеса 1 — тормозные колодки; 2 — диск тормозного механизма; 3 — болт крепления суппорта к направляющему пальцу; 4 — суппорт; 5 — медные уплотнительные шайбы; 6 — болт крепления тормозного шланга; 7 — направляющая колодок; 8 — пружинные скобы; 9 — чехол направляющего пальца; 10 — направляющий палец Тормозной механизм переднего колеса — дисковый, с плавающим суппортом, включающим в себя однопоршневой колесный цилиндр.

Для более эффективного охлаждения тормозной диск выполнен вентилируемым.

Разъём датчика АБС правого переднего колеса

Направляющая тормозных колодок прикреплена к поворотному кулаку, а суппорт крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка. При торможении давление жидкости в гидроприводе тормозного механизма возрастает и поршень, выдвигаясь из колесного цилиндра, выполненного как одно целое с суппортом, прижимает внутреннюю тормозную колодку к тормозному диску.

Затем суппорт за счет перемещения направляющих пальцев в отверстиях направляющей колодок сдвигается относительно диска, прижимая к нему наружную тормозную колодку.

В корпусе цилиндра установлен поршень с уплотнительным резиновым кольцом. За счет упругости этого кольца между тормозным диском и колодками тормозного механизма поддерживается постоянный оптимальный зазор. Детали тормозного механизма заднего колеса 1 — направляющая колодок; 2 — пружинная скоба; 3 — тормозные колодки; 4 — суппорт; 5 — болт крепления суппорта к направляющему пальцу; 6 — медная уплотнительная шайба; 7 — болт крепления тормозного шланга; 8 —направляющий палец; 9 — чехол направляющего пальца Тормозной механизм заднего колеса Шевроле Лачетти — дисковый, с плавающим суппортом, включающим в себя однопоршневой рабочий цилиндр.

По конструкции и принципу действия тормозной механизм заднего колеса аналогичен тормозному механизму переднего колеса. Направляющая колодок прикреплена к кулаку задней подвески.

Тормозной диск, в отличие от диска тормозного механизма переднего колеса, не вентилируемый. В центральной части тормозного диска расположен механизм стояночного тормоза. Механизм стояночного тормоза барабанный, с двумя тормозными колодками.

По конструкции он напоминает обычный барабанный тормозной механизм. Механизм стояночного тормоза 1 — передняя колодка; 2 — чашка пружины; 3 — стяжная пружина передней колодки; 4 — распорная планка; 5 — стяжная пружина задней колодки; 6 — прижимная пружина распорной планки; 7 — задняя колодка; 8 — рычаг привода стояночного тормоза; 9 — трос стояночного тормоза; 10 — нижняя стяжная пружина; 11 — регулятор зазора; 12 — щит тормозного механизма Тормозным барабаном для него является внутренняя сторона центральной части тормозного диска.

Все детали механизма стояночного тормоза закреплены на щите тормозного механизма.

На задней колодке установлен рычаг привода стояночного тормоза, за который зацеплен трос стояночного тормоза.

Компоненты механизма стояночного тормоза Шевроле Лачетти 1 — диск тормозного механизма; 2 — опорная стойка; 3 — прижимная пружина колодки; 4 — передняя колодка; 5 — стяжная пружина передней колодки; 6 — распорная планка; 7 — фиксирующая пластина; 8 — стяжная пружина задней колодки; 9 — прижимная пружина распорной планки; 10 — задняя колодка; 11 — щит тормозного механизма; 12 — чашка пружины; 13 — нижняя стяжная пружина; 14 — резьбовой наконечник регулятора; 15 — гайка регулятора; 16 — наконечник регулятора Верхние концы тормозных колодок прижимаются стяжными пружинами к распорной планке, а нижние концы — к регулятору зазора между колодками и внутренней поверхностью диска.

Регулятор представляет собой распорную планку, состоящую из двух наконечников и гайки. При вращении гайки длина регулятора изменяется за счет резьбового наконечника, в результате чего регулятор разводит или сводит колодки.

Привод стояночной тормозной системы — ручной, механический, тросовый, на задние колеса. Он состоит из рычага с тягой и регулировочной гайкой, уравнителя, двух тросов и механизмов стояночного тормоза в тормозных механизмах задних колес.

Рычаг стояночного тормоза 1 — тяга с уравнителем тросов; 2 — фиксатор гайки; 3 — палец тяги; 4 — регулировочная гайка; 5— рычаг стояночного тормоза; 6 — выключатель сигнализатора включения стояночного тормоза и неисправности тормозной системы Рычаг стояночного тормоза, закрепленный между передними сиденьями на туннеле пола, соединен с двумя тросами через тягу и уравнитель.

Задние наконечники тросов соединены с рычагами привода стояночного тормоза, закрепленными на задних колодках. Регулировка стояночного тормоза осуществляется вращением регулировочной гайки, расположенной на тяге с уравнителем тросов.

Такую операцию необходимо совершить со всем датчиками ABS, которые установлены на автомобиле.

Подготовка к демонтажу датчика АБС и его осмотр. Второй — окисление соединителей в колодке проводов. Это может случиться после езды по снегу или во время дождя. Чтобы устранить проблему, необходимо рассоединить колодку и прочистить контактную группу.

Затем, рекомендуется защитить соединение при помощи специальных средств, типа медной пасты. Проводка Появление лампы АБС сигнализирует неисправность в системе, и второе место, где рекомендуется искать неисправность является проводка ABS.

Так, обрыв провода, или его повреждением может привести к возникновению такого эффекта. Чтобы устранить неисправность придется прозвонить всю проводку тестером и заменить поврежденный элемент.

Как показывает практика, большинство автолюбителей производят зачистку поврежденного участка, скрепление проводов и их изоляцию. Рекомендуется проводить не просто скручивание проводки, а их пайку, во избежание коррозионных повреждений, перепадов напряжения и последующих разрывов.

Не работает датчик АБС

Определения неисправности элемента достаточно сложный процесс, который под силу не каждому автомобилисту. Поскольку необходимо обладать определенными знаниями в автомобильной электрике. Расположение блока АБС на автомобиле. О замене блока АБС и уже не говориться, поскольку неправильное подключение нового элемента может провести к выходу его со строя, поэтому такие процедуры рекомендуется доверить профессионалам.

Поэтому, кто не уверен в своих силах, рекомендуется обратиться в автосервис с хорошим электриком.

КЛУБ CHEVROLET LACETTI/CRUZE

Тормозные колодки Такие колодки должны заставить сигнализатор АБС гореть постоянно! Неоднократно сигнализатор АБС загорается при износе тормозных колодок. Так, стоит проверить состояния этих важных элементов автомобиля. Для этого придется снять все 4 колеса и проверить каждую колодку отдельно, поскольку датчик мог сработать на любой из них.

Датчик абс на шевроле круз: расположение, замена — АвтоЭксперт

02.12.2019

Многие владельцы Шевроле Лачетти сталкивались с тем, что на приборной панели загоралась контрольная лампа датчиков АБС и при этом длительное время она не гасла. Какие же все-таки причины этого явления, и как определить и устранить неисправность.

Почему горит лампочка абс на Шевроле Лачетти

Значок АБС.

Контрольная лампа ABS загорается при возникновении неисправностей в системе тормозов или электрической части АБС.

Но, стоит выделить самые распространенные причины появления данного явления:

• Датчики АБС.
• Проводка.
• Блок АБС.
• Тормозные колодки.
• Уровень жидкости и завоздушенность.
• Мозги.

Методы устранения

Панель приборов заведённого автомобиля без ошибок.

После того, как основные причины возгорания контрольной лампы АБС на Шевроле Лачетти определены, автолюбители пытаются собственными силами решить эту задачу. В данной части статьи рассмотрим возможные методы устранения появившейся проблемы без обращения в автосервис, где ремонт обойдется достаточно дорого.

На приборной панели загорелась контрольная лампа АБС.

Датчики АБС

Возгорание лампы АБС на контрольно-приборной панели указывает в первую очередь, что один или несколько датчиков не дают сигнал. Таким образом, существует два варианта – почему отказали измерители.

Датчик АБС на колеса.

Первый – выход со строя непосредственно самого датчика АБС. Поэтому, стоит добраться до колодки проводов, которая соединяет цепь датчика с основной сетью. Затем отсоединить провода и проверить работоспособность измерителя при помощи мультиметра. Такую операцию необходимо совершить со всем датчиками ABS, которые установлены на автомобиле.

Подготовка к демонтажу датчика АБС и его осмотр.

Второй – окисление соединителей в колодке проводов. Это может случиться после езды по снегу или во время дождя. Чтобы устранить проблему, необходимо рассоединить колодку и прочистить контактную группу. Затем, рекомендуется защитить соединение при помощи специальных средств, типа медной пасты.

Проводка

Появление лампы АБС сигнализирует неисправность в системе, и второе место, где рекомендуется искать неисправность является проводка ABS.

Так, обрыв провода, или его повреждением может привести к возникновению такого эффекта. Чтобы устранить неисправность придется прозвонить всю проводку тестером и заменить поврежденный элемент.

Как показывает практика, большинство автолюбителей производят зачистку поврежденного участка, скрепление проводов и их изоляцию.

Рекомендуется проводить не просто скручивание проводки, а их пайку, во избежание коррозионных повреждений, перепадов напряжения и последующих разрывов. Изоляцию лучше проводить не изолентой, а термотрубкой.

Это позволит уберечь от попадания влаги в ремонтный участок, а соответственно и предотвратит коррозию.

Блок АБС

В процессе эксплуатации, особенно если автомобилю больше 7 лет, может случиться так, что блок АБС может выйти со строя. Определения неисправности элемента достаточно сложный процесс, который под силу не каждому автомобилисту. Поскольку необходимо обладать определенными знаниями в автомобильной электрике.

Расположение блока АБС на автомобиле.

О замене блока АБС и уже не говориться, поскольку неправильное подключение нового элемента может провести к выходу его со строя, поэтому такие процедуры рекомендуется доверить профессионалам. Поэтому, кто не уверен в своих силах, рекомендуется обратиться в автосервис с хорошим электриком.

Тормозные колодки

Такие колодки должны заставить сигнализатор АБС гореть постоянно!

Неоднократно сигнализатор АБС загорается при износе тормозных колодок. Так, стоит проверить состояния этих важных элементов автомобиля. Для этого придется снять все 4 колеса и проверить каждую колодку отдельно, поскольку датчик мог сработать на любой из них.

Уровень тормозной жидкости и завоздушенность

Расположение тормозного бачка под капотом.

Если предыдущие варианты прошли проверку и неисправностей не обнаружено, то стоит заглянуть в подкапотное пространство и проверить уровень тормозной жидкости в системе. Если в тормозном бачке отсутствует тормозная жидкость, то придется немного попотеть, поскольку обычной доливкой не обойтись и скорее всего система завоздушена.

Процесс прокачки тормозов.

Чтобы устранить неисправность, необходимо доливая жидкость прокачать все четыре колеса, чтобы выгнать воздух с системы. Но, прокачки тормозной системы будет не достаточно и необходимо сбросить ошибку, которая возникла в электронном блоке управления автомобилем.

Мозги

Расположение ЭБУ.

Неисправен датчик ABS — замена датчика ABS

Еще одно место, где может крыться неисправность остается электронный блок управления транспортным средством, или в простонародье – «мозги».

Как было выяснено, загорание контрольной лампы ABS, – это «болезнь» всех Шевроле Лачетти. В большинстве случаев, она кроется именно в программной части. Так, для устранения неисправности необходимо подключаться к ЭБУ и сбрасывать ошибки.

Подключение под диагностической линии.

Если данный вариант не поможет, то стоит перепрошить блок управления. Как показывает практика, это лечить не только проблему с контрольной лампой АБС, но и другие частые неисправности.

Выводы

Определить, почему загорелась контрольная лампа АБС на Шевроле Лачетти можно самостоятельно, без обращения в автосервис. Для проведения процесса потребуется немного конструктивных знаний транспортного средства и времени. Ну, а если отсутствует первый фактор, то прямая дорога в автосервис.

Источник:

Chevrolet Cruze Base Кукуруз › Бортжурнал › 25. Поиски не исправности ABS. Chevrolet Cruze. Покупка датчика. Замена. Информация о датчике и его проверка. Часть 1

Всем привет.

Предыстория:

Появилась проблема по системе ABS. В момент включения зажигания система автомобиля выдавала четырежды, а иногда и 5 раз звуковой сигнал о неисправности чего-то, а точнее ABS, т.к. до этого звуков не было.

На скорости до 20км/ч в районе педального узла слышны были щелчки, судя по всему работали клапана ABS, при нажатии на педаль тормоза ABS стрекотала как сумасшедшая видимо считая, что одно из колес заблокировано, при скорости свыше 20км/ч ABS уходила в «аварию», т.е. отключалась и соответственно загорался индикатор ABS.

Обзвонив несколько автосервисов дабы они устранили проблему, пришел к выводу, что лучше самому заниматься.У одних только под запись, а под запись сложно угадать, т.к.

рабочий день не совсем нормированный и запись могу пропустить, а другие вообще ОЛЕНИ!, нет что бы найти в чем проблема, они говорят привозите сначала детали, будем менять по очереди, а там видно будет в чем проблема.

Говорят открытым текстом об этом! КАК МОЖНО ТАК РАБОТАТЬ?! С таким же успехом я и сам могу менять все подряд…

Нашел недалеко от себя только один хороший сервис, там мужик сразу сказал, начнем с проверок, а там видно будет, т.е. прозвонка проводки, проверка датчика, затем будут ступицу только смотреть.

Сразу видно что грамотно поступает. Но опять же, все под запись, а это не удобно… Не реклама, но если кому интересно, это сервис «У Валентина», находится в Сертолово(мкр. Черная речка) д.54А, координаты 60.

174504, 30.163823.

Так же в Питере съездил до этого на диагностику в «АшотСервис», там лаунчем через разъем OBD2 сказали номер ошибки С0040, т.е. ошибка по переднему правому датчику.

Самостоятельная проверка.

1. Самое простое, что можно было сделать, это осмотреть визуально состояние провода на предмет излома провода или его перетертость.2. Выкрутить датчик и заглянуть в отверстие, посмотреть что там творится. Зачастую ломается кольцо.3. Проверка провода от ЭБУ ABS до разъема датчика.

4. Следующим шагом можно можно снять разъем с датчика и измерить сопротивление самого датчика.

• Снимаем колесо, затем вынимаем 3 клипсы и отодвигаем подкрылок.

Полный размер

Снимаем клипсы, отодвигаем подкрылок

1. Провод частично уже отсоединен от кузовных элементов

Полный размер

Проводка и разъем датчика АБС Шевроле Круз(передний)

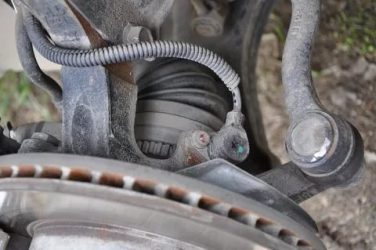

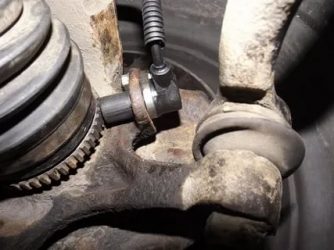

• Расположение датчика ABS на передней ступице.

Полный размер

Датчик АБС Шевроле Круз. Передний.

Осмотрев визуально состояние проводки датчика я ничего криминального не нашел.Даже сняв датчик с проводкой никаких перетертостей не было, после чистки от пыли и грязи он был как новый.

Вынув датчик из посадочного места в первый раз и заглянув в отверстие ничего подозрительно я не обнаружил, в итоге подумал, что накрылся датчик. В итоге решил что нужно заказать просто новый датчик. Что собственно и сделал.

1. Расположение заднего датчика ABS и его разъем.
2. Что бы добраться до разъема достаточно снять одну клипсу и отодвинуть подкрылок

Полный размер

Снимаем клипсу и отодвигаем подкрылок

Полный размер

Проводка и разъем датчика АБС Шевроле Круз. Задний.

• Расположение датчика на ступице

Полный размер

Датчик АБС расположение Шевроле Круз. Задний.

1. Долго думал какой датчик купить, искал и читал отзывы, толком нету, в итоге хотел взять Делфи, но когда увидел стоимость, передумал))) Взял СТАРТВОЛЬТ VS-ABS 0550

Полный размер

Стоимость и артикулы датчиков АБС Шевроле Круз.

• Получив датчик был приятно удивлен качеству упаковки, коробка плотная и выполнена из приятного материала, на ощупь выглядит дорого.

Полный размер

Упаковка датчика Старвольт VS-ABS 0550

1. Так же в комплекте был и паспорт изделия, правда о датчике ABS не было ни слова


   Замена датчика АБС своими руками



   Антиблокировочная система (АБС) предотвращает блокировку колёс при торможении, устраняя опасность потери управления транспортным средством и сохраняя его устойчивость при движении. За счёт своей приемлемой стоимости это оборудование массово устанавливается на современной автомобильной технике. Важную роль в работе системы играют сенсорные датчики, которые монтируются на ступицах и фиксируют скорость вращения колёс.

   Назначение датчика АБС и принцип работы

   Датчик АБС представляет собой один из трёх основных компонентов системы, в которую также входит модуль управления и гидравлический блок. Устройство определяет момент блокировки колеса по частоте его вращения. При наступлении этого нежелательного события электронный модуль управления получает сигнал датчика и формирует воздействие на гидравлический блок, установленный в магистрали сразу за главным тормозным цилиндром.

   Датчик АБС с проводом и разъёмом

   Блок понижает или даже прекращает подачу тормозной жидкости к цилиндру заблокированного колеса. Если этого окажется недостаточно, электромагнитный клапан направит жидкость в отводную магистраль, сбрасывая давление уже в главном тормозном цилиндре. По восстановлении вращения колеса модуль управления снимает воздействие с клапанов, после чего давление гидравлической магистрали передаётся на колёсные тормозные цилиндры.

   Датчиком АБС оборудовано каждое колесо автомобиля

   О неполадках в системе АБС сигнализирует контрольная лампа, расположенная на приборной панели автомобиля. В нормальном режиме индикатор загорается при пуске двигателя и гаснет через 3–5 секунд. Если контроллер ведёт себя некорректно — включается во время работы мотора или хаотично моргает при движении авто — это первый признак поломки датчика.

   Индикатор АБС должен гаснуть через 3–5 секунд после пуска двигателя

   Также о возможной неисправности устройства сигнализируют:

   • появление кода ошибки на дисплее бортового компьютера;
   • непрерывная блокировка колёс при резком торможении;
   • отсутствие характерной вибрации на педали тормоза при её нажатии;
   • сработавшая лампа-индикатор стояночного тормоза при выключенном ручнике.

   При появлении любой из этих проблем следует провести полную диагностику устройства. Этот вопрос совсем необязательно доверять высокооплачиваемым мастерам автосервиса — самостоятельная проверка датчика АБС занимает немного времени и выполняется без дорогостоящего оборудования. Если диагностика выявит факт поломки устройства, его придётся заменить новым.

   Как менять

   Согласно схеме АБС, сенсорными датчиками оборудованы все колёса автомобиля. Особенность их замены состоит в том, что элементы, установленные на передней оси машины, демонтируются с днища кузова или из-под капота авто. К задним датчикам можно подобраться только снизу. Данная инструкция описывает общие принципы замены устройства. Отметим, что такой способ применим ко многим автомобилям иностранного и отечественного производства.

   Инструменты

   Чтобы поменять датчик, потребуются:

   • надёжный домкрат;
   • баллонный ключ;
   • набор рожковых и торцевых ключей;
   • молоток;
   • плоская отвёртка;
   • кондиционер для металла WD–40;
   • тестер (мультиметр).

   Поэтапная замена

   Пошаговое выполнение работ будем рассматривать на примере замены устройства, установленного на одном из задних колёс автомобиля.

   1. Поставим машину на ровном участке поверхности, активируем стояночный тормоз (ручник). Подложим под колёса, не задействованные в ремонтных работах, противооткатные упоры. Снимем минусовую клемму с аккумуляторной батареи.
   2. Демонтируем задний ряд кресел, пластиковую отделку порога и резиновый уплотнитель двери.
   3. Доберёмся до разъёма датчика — отогнём фиксаторы и оттянем пластиковую отделку в районе крепления амортизатора. Отсоединим устройство.

      Вид из салона: 1 — разъём; 2 — фиксатор; 3 — накладка; 4 — провод датчика

   4. Установим домкрат в нужной точке кузова и поднимем автомобиль на 3–5 см от поверхности.
   5. Открутим гайки и снимем колесо, подложив под днище страховочные опоры из деревянного бруса или кирпича.

      Колесо нужно снимать, установив под днище машины страховочные опоры

   6. Распылим WD–40 по кронштейну датчика и выкрутим крепёжный болт, удерживающий устройство. Молотком простучим металл в месте крепления и аккуратно раскачаем деталь. Извлечём её, поддев плоской отвёрткой.

      Вид задней части ступицы: 1 — кронштейн; 2 — крепежный болт

   7. Выкрутим болты, удерживающие кронштейны крепления провода — один находится на амортизаторе, а два других на арке крыла.

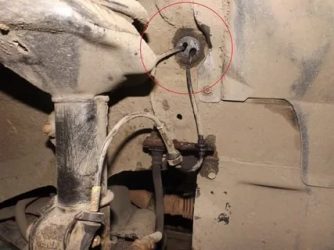

      Вид на арку: 1 и 2 — точки фиксации провода датчика; 3 — заглушка

   8. Аккуратно отогнём антивибрационную накладку, под которой закреплён провод датчика. Отвёрткой удалим заглушку, которая стоит на входе в салон, и вытащим провод.
   9. Монтируем новое устройство, вставив деталь на посадочное место (потребуется приложить некоторое усилие) и закрепив болтом.
   10. Закрутим болты кронштейнов крепления проводки к амортизатору и арке.
   11. Установим заглушку и просунем провод датчика в салон.
   12. Проложим проводку таким образом, чтобы разъём свободно доставал до гнезда. Приклеим накладку, тщательно разгладив её поверхность.
   13. Поставим колесо, сначала наживляя, а затем закручивая до упора все гайки.
   14. Проверим работоспособность нового устройства. Подключим к разъёмам тестер (мультиметр) и выполним действия согласно алгоритму диагностики датчика с помощью этого прибора.
   15. Подключим разъём к гнезду, поставим на место клемму аккумулятора, опустим домкрат.
   16. Монтируем уплотнитель двери, накладку порога и боковую отделку. Поставим снятые сиденья.

   Внимание! Перед монтажом элементов обшивки включаем зажигание и запускаем двигатель авто. Только убедившись, что контрольная лампа-индикатор АБС ведёт себя корректно (гаснет через 3–5 секунд после старта), продолжаем работу.

   В качестве наглядного пособия, помогающего заменить устройство, предлагаем следующий видеоролик.

   Некоторые нюансы

   Замена датчиков, которые установлены на поворотных кулаках передних колёс, выполняется гораздо быстрее, так как доступ к этим деталям более удобен:

   1. Машина поднимается домкратом, нужное колесо снимается.
   2. Откручиваются болты, которые крепят датчик, и устройство извлекается из посадочного места.
   3. Освобождается крепление проводки и отсоединяется штекер разъёма.
   4. Монтаж нового датчика выполняется в обратной последовательности.

   Внимание! Монтируя новый датчик, необходимо следить за тем, чтобы на место его посадки не попадала грязь.

   Перед заменой датчика следует исключить причины, способные вызвать его неправильную работу. Особое внимание нужно уделять специфическим проблемным местам, имеющимся у каждой модели авто. К примеру, все машины марки FORD, выпущенные до 2005 года, страдают от перебоев в работе электрооборудования, которые происходят в результате частых коротких замыканий, а болевой точкой системы АБС этих автомобилей считается качество изоляции проводки. В этом случае можно будет выполнить ремонт датчика вместо его полной замены.

   Проверка качества выполненных работ

   После замены датчика проверяется его работоспособность. Для этого достаточно разогнаться до скорости 40 км/час на ровном безопасном участке дороги и выполнить резкое торможение. Если машина останавливается без уводов в сторону, на педаль передаётся вибрация и доносится специфический звук сработавших тормозных колодок — система АБС работает в штатном режиме.

   Сегодня можно легко найти и купить любые датчики АБС — от дорогостоящих оригинальных устройств до аналоговых деталей по демократичной цене. Помните, что грамотный подбор элементов системы играет важную роль в её бесперебойной эксплуатации. Выбирая датчик, изучите инструкцию изготовителя и убедитесь, что он подходит к автомобилю, а этот обзор поможет заменить устройство самостоятельно.

   Как снять датчик абс лачетти



   Тормозная система Chevrolet Lacetti спроектирована с расчетом на максимальную надежность и долговечность. Благодаря ABS автомобиль замедляет скорость плавно, аккуратно и предсказуемо. Как показывает практика, системы ABS данного авто хватает примерно на 70 000 (км). По прошествии данного пробега многие водители отмечают, что загорается лампочка, сигнализирующая о неполадке в работеABS .

   Нужно отдельно отметить, что в систему АБС Шевроле Лачетти входит сразу 4 датчика:

   • 2 на передних колесах
   • 2 на задних колесах

   Понять, какой именно датчик неисправен, можно только после диагностики.

   Диагностируется неисправность либо на специальном стенде, при помощи компьютера, либо с использованием мультиизмерительного инструмента (проверяется сопротивление каждого датчика). Если ремонтABSпроводит новичок, лучше всего доверить диагностику специализированному сервисному центру . Диагностика на СТО стоит недорого, позволяя при этом точно определить, какой из датчиков барахлит.

   Помимо датчиков на передних колесах могут выходить из строя и зубчатые кольца ABS, которые размещаются на наружных частях полуосей ШРУСа. О замене колец ABS на Chevrolet Lacetti есть тематическая статья.

   Процесс замены датчиковABSна Шевроле Лачетти

   Обратите внимание, датчики АБС на передних и задних колесах существенно различаются между собой. Передние датчики можно свободно подвергать замене. Задние же датчики являются необслуживаемыми, они меняются только вместе с колесными ступицами.

   В этом обзоре будет подробно рассмотрена только замена передних датчиков ABS. О сервисе задних датчиков будет рассказано лишь в общем и целом.

   Передние датчикиABS

   • Останавливаем машину на ровной площадке. Включаем стояночный тормоз.
   • Открываем капот и отключаем минусовой провод от АКБ.

   ​

   • Снимаем корпус воздушного фильтра. Для этого ослабляем хомут на патрубке воздуховода и выкручиваем крепеж корпуса фильтра.

   ​

   ​

   • Приподнимаем домкратом правую переднюю часть авто и снимаем колесо.

   ​

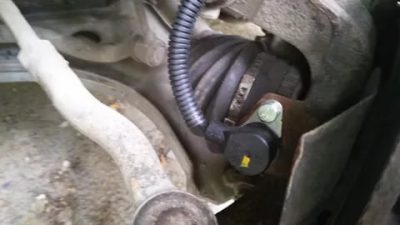

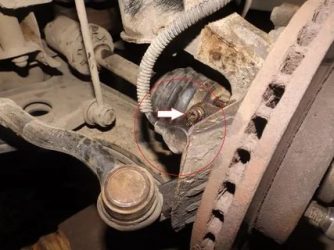

   • Снимаем правый передний датчик ABS. Его держит болт с головкой под шестигранный ключ.

   ​

   • Ставим новый датчик вместо изношенного.

   ​

   • Проводим сбор узла в обратной последовательности.
   • Переходим к переднему левому датчику (на стороне водителя). Приподнимаем домкратом с снимаем переднее левое колесо.
   • Заглядываем под капот и отсоединяем проводную колодку от левого переднего датчика ABS.

   ​

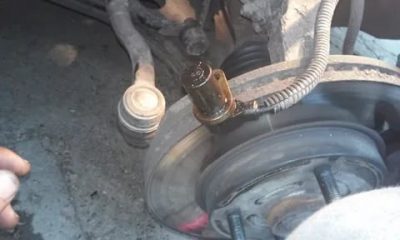

   • Откручиваем и снимаем левый передний датчикABS.
   • Ставим на место изношенного новый датчик.
   • Проводим сбор узла в обратной последовательности.

   Читать дальше:  Pioneer deh 5000ub инструкция подключения

   Задние датчикиABS

   • Открываем капот и откидываем минусовой провод от АКБ.
   • Снимаем проводную колодку с правого заднего датчика ABS.

   ​

   • Теперь необходимо снять заднее правое колесо, предварительно приподняв заднюю часть авто домкратом.
   • Снимаем суппорт и разбираем тормозной барабан. О том, как это делается, можно почитать в тематическом обзоре.
   • Снимаем колесную ступицу.
   • Ставим на место старой новую ступицу с новым датчиком.
   • Проводим сбор узла в обратной последовательности.

   Как уже было сказано, датчики АБС на задних колесах Шевроле Лачеттии являются необслуживаемыми . Датчики не отсоединяются от колесных ступиц. То есть, если с задним датчиком случилась неполадка, то устранить поломку получится только заменой всей колесной ступицы на новый оригинальный аналог.

   Ремонт задних датчиков ABS на Chevrolet Lacetti обходится недешево. Если говорить за покупку ступицы в сборе со ступичным подшипником и барабанными колодками, то за оригинал придется выложить свыше $ 100 (это комплект только для 1 колеса из 2).

   Что было использовано при ремонта датчиков АБС на Шевроле Лачетти

   1. Набор ключей
   2. Набор отверток
   3. Набор шестигранников
   4. Домкрат

   Необходимы будут и новые датчики ABS. Стоит обратить внимание, что передние датчики допустимо менять поодиночке, а не парно. То есть, если диагностика показала, что вышел из строя правый передний датчик, то заказывать следует только новый аналог правого переднего датчика .

   Дополнительная информация

   Задние же датчики ABS меняются парно. Специалисты рекомендуют совмещать ремонт АБС с сервисом ступичных подшипников и барабанных колодок. Покупка двух задних ступиц в сборе (со ступичными подшипниками и барабанными колодками) в конечном итоге обойдется дешевле, чем установка старых подшипников и колодок. Старые комплектующие потребуют замены буквально через 1-2 года эксплуатации авто .

   Когда речь заходит о достаточно затратном ремонте задних датчиков ABS на Chevrolet Lacetti, то лучше всего провести предварительную диагностику на специализированном СТО. Только в сертифицированном сервисном центре могут безошибочно определить неисправные датчики АБС . Этот момент поможет избежать впоследствии лишних финансовых расходов.

   https://www.youtube.com/watch?v=jBREytUhl4s

   Забарахлил датчик АБС, какой — было неизвестно, но проявлял себя тем, что при наступлении холодов (где-то +10 и ниже) при пуске двигателя после ночной стоянки, загоралась лампа неисправности АБС. Но стоило немного покататься, проблема исчезала сама собой.Конечно, это не езда, а ерзанье, заехал на диагностику, она показала — передний правый мозг пудрит. Левый передний датчик менял года 2 назад с такими же симптомами.Замена датчика сама по себе — операция нехитрая, главное — не сорвать грани болта, крепящего датчик к ступице.

   Все легко и просто, снимаем колесо, выкручиваем руль, чтоб легче дотянуться, видим датчик. Откручиваем болт, там внутренний шестигранник, я предварительно побрызгал Вэ-Дэшкой, чтоб пошел легче.

   Читать дальше:  Drom ru honda fit

   Потом отключаем разъем датчика, он находится под корпусом воздушного фильтра, который придется снять. Отсоединяется разъем довольно легко, потом просто тянем за провод, датчик у нас в руках. При этом у вас скорее всего вылетит резиновая заглушка в арке колеса, через которую проходит провод, но обратно она встает без напряга.

   Многие владельцы Шевроле Лачетти сталкивались с тем, что на приборной панели загоралась контрольная лампа датчиков АБС и при этом длительное время она не гасла. Какие же все-таки причины этого явления, и как определить и устранить неисправность.

   Почему горит лампочка АБС на Шевроле Лачетти



   Многие владельцы Шевроле Лачетти сталкивались с тем, что на приборной панели загоралась контрольная лампа датчиков АБС и при этом длительное время она не гасла. Какие же все-таки причины этого явления, и как определить и устранить неисправность.

   ABS зло! — бортжурнал Chevrolet Lacetti Ляча продана года на DRIVE2



   Поэтому, кто не уверен в своих силах, рекомендуется обратиться в автосервис с хорошим электриком.

   Как отключить АБС на Лачетти Хэтч чтоб не горела лампочка АБС и Бреик (или хотя…

   Датчики АБС Возгорание лампы АБС на контрольно-приборной панели указывает в первую очередь, что один или несколько датчиков не дают сигнал. Это позволит уберечь от попадания влаги в ремонтный участок, а соответственно и предотвратит коррозию. Второй — окисление соединителей в колодке проводов.

   Затем, рекомендуется защитить соединение при помощи специальных средств, типа медной пасты. Работа традиционных дозирующих клапанов не контролируется Функция «непрерывной работы».

   Как показывает практика, большинство автолюбителей производят зачистку поврежденного участка, скрепление проводов и их изоляцию.

   Рекомендуется проводить не просто скручивание проводки, а их пайку, во избежание коррозионных повреждений, перепадов напряжения и последующих разрывов.

   Изоляцию лучше проводить не изолентой, а термотрубкой.

   Разъём датчика АБС переднего левого колеса

   Это позволит уберечь от попадания влаги в ремонтный участок, а соответственно и предотвратит коррозию. Определения неисправности элемента достаточно сложный процесс, который под силу не каждому автомобилисту.

   Поскольку необходимо обладать определенными знаниями в автомобильной электрике. Расположение блока АБС на автомобиле.

   О замене блока АБС и уже не говориться, поскольку неправильное подключение нового элемента может провести к выходу его со строя, поэтому такие процедуры рекомендуется доверить профессионалам. Поэтому, кто не уверен в своих силах, рекомендуется обратиться в автосервис с хорошим электриком.

   Общее описание и работа системы ABS

   Тормозные колодки Такие колодки должны заставить сигнализатор АБС гореть постоянно! Неоднократно сигнализатор АБС загорается при износе тормозных колодок. Так, стоит проверить состояния этих важных элементов автомобиля. Для этого придется снять все 4 колеса и проверить каждую колодку отдельно, поскольку датчик мог сработать на любой из них.

   Уровень тормозной жидкости и завоздушенность Расположение тормозного бачка под капотом. Если предыдущие варианты прошли проверку и неисправностей не обнаружено, то стоит заглянуть в подкапотное пространство и проверить уровень тормозной жидкости в системе. Если в тормозном бачке отсутствует тормозная жидкость, то придется немного попотеть, поскольку обычной доливкой не обойтись и скорее всего система завоздушена.

   Чтобы устранить неисправность, необходимо доливая жидкость прокачать все четыре колеса, чтобы выгнать воздух с системы. Но, прокачки тормозной системы будет не достаточно и необходимо сбросить ошибку, которая возникла в электронном блоке управления автомобилем.

   В большинстве случаев, она кроется именно в программной части. Так, для устранения неисправности необходимо подключаться к ЭБУ и сбрасывать ошибки. Подключение под диагностической линии. Если данный вариант не поможет, то стоит перепрошить блок управления.

   Chevrolet Lacetti 2006, 109 л. с. — тюнинг

   Если в движении одного из колес появляются признаки блокировки и при этом контакты выключателя стоп-сигнала замкнуты педаль тормоза утоплена , контроллер подаст команду на электромагнитные клапаны, чтобы снизить давление в контуре гидропривода тормозного механизма этого колеса. После того, как колесо снова начнет вращаться, давление в гидроприводе увеличивается до следующей блокировки колеса. Этот цикл повторяется до тех пор, пока автомобиль не остановится, не будет отпущена педаль тормоза, либо колеса не перестанут блокироваться.

   Кроме того, контроллер отслеживает и свое собственное состояние, состояние всех входных сигналов за исключением канала последовательной передачи диагностических данных и выходных сигналов. При обнаружении неисправностей контроллер заносит в энергонезависимую память ЭРПЗУ соответствующий диагностический код при отключении питания аккумулятора диагностические коды не будут стерты.

   Датчик скорости переднего колеса Датчики скорости передних колес имеют переменное сопротивление. Оба датчика крепятся на поворотных кулаках в непосредственной близости от задающих дисков. При вращении задающего диска, представляющего собой зубчатое колесо, в обмотке датчика генерируется переменный ток, частота которого пропорциональна скорости вращения колеса.

   С увеличением скорости вращение увеличивается напряжение и частота сигнала. Датчик не подлежит ремонту. Воздушный зазор также не подлежит регулировке. Задающий диск датчика скорости переднего колеса Зубчатое колесо описанного выше задающего диска напрессовывается на наружный шарнир равных угловых скоростей. По периферии диска с постоянным шагом расположено 47 зубьев.

   как снять и отремонтировать датчик АБС на Chevrolet Lacetti

   При обслуживании следует проявлять особую осторожность, чтобы не задеть задающий диск. Это может привести к повреждению одного или нескольких зубьев.

   При повреждении задающего диска следует заменить наружный шарнир равных угловых скоростей. Датчик скорости заднего колеса и задающий диск Датчики скорости задних колес работают по тому же принципу, что и датчики передних колес.

   От датчика отходит жгут проводов, на конце которого находится колодка электрического разъема. Задающие диски датчиков задних колес выполнены заодно со ступицами и не могут заменяться отдельно. Замене подлежит вся ступица в сборе с подшипником.

   Реле клапана и реле электронасоса Реле клапана и реле электронасоса расположены внутри контроллера тормозной системы и не подлежат замене. При выходе из строя одного из реле следует заменить контроллер.

   Жгут проводов Жгут проводов соединяет контроллер тормозной системы с источником питания и землей, с датчиками скорости колеса, предохранителями, выключателями, контрольными лампами и портом последовательной связи.

   Контрольные лампы Контроллер тормозной системы постоянно следит за собственным состоянием и за состоянием остальных компонентов АБС. При обнаружении какой-либо неисправности, желтая контрольная лампа АБС загорается постоянным светом, предупреждая водителя о возникшей неполадке.

   При этом функция торможения в антиблокировочном режиме отключается. Тормозная система будет работать в стандартном режиме.

   Сопротивление датчика абс лачетти



   Тормозная система Chevrolet Lacetti спроектирована с расчетом на максимальную надежность и долговечность. Благодаря ABS автомобиль замедляет скорость плавно, аккуратно и предсказуемо. Как показывает практика, системы ABS данного авто хватает примерно на 70 000 (км). По прошествии данного пробега многие водители отмечают, что загорается лампочка, сигнализирующая о неполадке в работеABS .

   Нужно отдельно отметить, что в систему АБС Шевроле Лачетти входит сразу 4 датчика:

   • 2 на передних колесах
   • 2 на задних колесах

   Понять, какой именно датчик неисправен, можно только после диагностики.

   Диагностируется неисправность либо на специальном стенде, при помощи компьютера, либо с использованием мультиизмерительного инструмента (проверяется сопротивление каждого датчика). Если ремонтABSпроводит новичок, лучше всего доверить диагностику специализированному сервисному центру . Диагностика на СТО стоит недорого, позволяя при этом точно определить, какой из датчиков барахлит.

   Помимо датчиков на передних колесах могут выходить из строя и зубчатые кольца ABS, которые размещаются на наружных частях полуосей ШРУСа. О замене колец ABS на Chevrolet Lacetti есть тематическая статья.
