Изучаем ABS: последний шанс

Интересующая нас система прижилась на автомобилях еще в конце 1970-х годов, так что проверку временем она прошла. В настоящее время отсутствие ABS в штатной комплектации — большая редкость. Она существенно повышает безопасность на дорогах и отчасти снижает требования к навыкам водителя. Во всяком случае, под контролем ABS даже у неопытного больше шансов избежать аварийной ситуации.

Во власти процентов

Задача ABS — сохранение управляемости при экстренном торможении. Известно, что у блокированного колеса сцепление с покрытием дороги ниже, чем у катящегося, — создаваемые им тормозные силы меньше, а управляющие вовсе отсутствуют. В лучшем случае автомобиль скользит прямо, в худшем — по неконтролируемой траектории с непредсказуемым результатом.

ABS же контролирует работу колеса на границе между максимально возможным (в конкретных условиях) сцеплением и срывом в блокировку, не позволяя ей развиться. Разумеется, сам коэффициент сцепления шин с дорогой от ABS не зависит. На льду он может оказаться раз в десять ниже, чем на сухом асфальте, — значит, и управляемость автомобиля будет разная. Но в обоих случаях ABS обеспечивает максимум возможного.

При достаточно точной настройке она способна действовать даже более эффективно, чем водитель-ас.

Все схемы, таблицы и графики открываются в полный размер по клику мышки.

Работа ABS опирается на коэффициент проскальзывания колес — отношение разности скорости автомобиля и окружной скорости колеса к скорости автомобиля. В различных режимах езды скорость поступательного движения автомобиля и окружная скорость колеса могут не совпадать.

При интенсивном разгоне окружная скорость ведущего колеса выше скорости машины, при замедлении — наоборот. Естественно, 100-процентному проскальзыванию соответствуют два режима — блокировка колеса при торможении или буксование на месте.

Между тем наилучшее сцепление шины с покрытием и, следовательно, максимальная передача тормозных усилий достигаются при степени проскальзывании колес около 20%. Вот ABS и поддерживает эту величину на уровне 15–20%.

АНАТОМИЯ

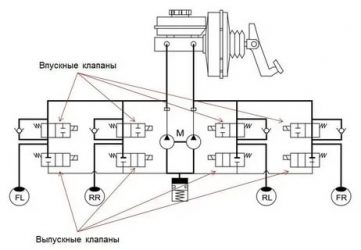

Гидравлический контур модуля ABS включает электромагнитные клапаны и насос. При обычном торможении клапаны не задействованы, нужное давление контролирует нога водителя. Но при появлении проскальзывания с риском блокировки колесá включается ABS.

Современная ABS четырехканальная: такая компоновка дает возможность управлять давлением в тормозной системе отдельно для каждого колеса. Все контуры системы работают сходным образом в трех режимах — удержания давления, его снижения и повышения. При близости колеса к блокировке система переходит в режим удержания давления. Клапаны отсекают суппорт колеса от главного тормозного цилиндра — теперь давление жидкости на поршни постоянное независимо от силы нажима на педаль.

Но при проскальзывании выше 20% система снижает давление с помощью насоса, сбрасывая часть жидкости от суппорта к главному тормозному цилиндру. Когда проскальзывание становится ниже определенного порога, система переходит к повышению давления: клапаны открываются — и при нажатой педали давление растет. Эти режимы чередуются, пока не изменится ситуация: торможение прервано или существенно ослаблено и проскальзывания нет либо скорость автомобиля упала ниже 5–15 км/ч (в зависимости от настроек системы).

Эта поочередная смена режимов работы и вызывает зуд на педали тормоза. Частота высокая — нога даже лучшего водителя-профи не может соперничать в быстроте с ABS! При торможении ABS поддерживает проскальзывание всех колес на одном уровне для сохранения курсовой устойчивости. На миксте (например, левые колеса автомобиля на асфальте, а правые на льду) система будет поддерживать прямолинейное движение, регулируя давление в контуре каждого колеса в зависимости от сцепления этого колеса с покрытием.

Торможение без ABS приведет к уводу автомобиля в сторону покрытия с лучшим сцеплением, а при блокировке колес дело дойдет до разворота.

Едва ли не важнейшие элементы ABS — датчики скорости колес. По их импульсам рассчитывается скорость каждого колеса и сравнивается со скоростью автомобиля. На основании этой информации модуль ABS вычисляет и удерживает проскальзывание каждого колеса на требуемом уровне.

По выбору конструктора используются пассивные или активные датчики. Пассивный легко опознать по зубчатому кольцу (гребенка) на приводе колеса. Он очень прост: при вращении гребенки датчик выдает аналоговый сигнал напряжения. Но, увы, при низкой скорости вращения колеса такой датчик не выдает четкого сигнала, может ошибаться.

Активный датчик считывает метки магнитного кольца на ступичном подшипнике. Для него характерен четкий цифровой сигнал в виде последовательных импульсов напряжения, величина которых не зависит от скорости вращения колеса. А вот частота импульсов отражает эту скорость.

У полноприводных автомобилей в ABS включен дополнительный G-датчик с акселерометром продольных ускорений. Он отсылает в модуль ABS сигнал ускорения или замедления, учитываемый при вычислении коэффициента коррекции скорости автомобиля. Ведь при определенных обстоятельствах нельзя измерить скорость с нужной точностью.

ФОРС-МАЖОР

В мире нет ничего идеального, и ABS не исключение. Сохранение управляемости порой оплачивается увеличением тормозного пути. Если ABS эффективна при хорошем сцеплении всех четырех колес с дорогой, то на проблемном покрытии возможны нештатные ситуации. Неровности дорожного полотна (гребенка, трамвайные пути и т. п.) вызывают отскок колес, а при неисправности подвески возможен даже временный отрыв колеса от покрытия. В такие моменты колёса сильно разгружаются, что приводит к их ранней блокировке при вынужденном торможении и, соответственно, к раннему срабатыванию ABS.

Такой же эффект раннего срабатывания наблюдается на участках асфальта, покрытых песком, грязью, гравием или на голом льду. Наихудший сценарий — вылет с дороги. Без ABS заблокированные колеса могли бы вгрызаться в покрытие, хоть как-то гася скорость. С ABS же сильно увеличивается тормозной путь, и в случае торможения в заносе автомобиль сильно уводит по дуге. В декабрьском номере ЗР за 2012 год описан спецтест, в котором сравнивались показатели торможения со скорости 60 км/ч на ровном асфальте и на гребенке.

У двух тестируемых машин из трех тормозной путь на гребенке увеличивался на 40 %!

Лучше не рисковать

Отключение ABS не предусмотрено. Но можно избавиться от нее, вынув предохранитель. Чаще всего так поступают, когда едут потренироваться на ледовую трассу. Однако следует помнить, что современная ABS отвечает также за распределение тормозных сил по осям при обычном торможении (ранее этим заведовали самостоятельные механические регуляторы). В случае отключения ABS любое обычное торможение может привести к блокированию задних колес со всеми вытекающими отсюда последствиями.

Кабинет терапевта

У ABS есть лампа-индикатор отказа. Предусмотрено и считывание кодов неисправностей. Можно также отслеживать параметры элементов и управлять некоторыми из них — например, клапанами и насосом модуля ABS. Лучше всего использовать дилерское диагностическое оборудование. Система достаточно надежна и включает в себя не слишком много элементов. Большая часть неисправностей ABS связана с внешними воздействиями.

Ошибки модуля управления.

Чаще всего это внутренние электронные неисправности модуля. Иногда такие ошибки носят случайный характер, то есть после удаления больше не возникают. Если же ошибки не удаляются или возникают повторно, модуль управления подлежит замене: ремонт не предусмотрен.

Ошибки датчиков скорости колес.

Возможные причины — от неисправности проводки до отказа самого датчика. Если использован активный датчик, то неисправность может быть обусловлена повышенным люфтом ступичного подшипника (слишком большой воздушный зазор между датчиком и магнитным кольцом на подшипнике) или тем, что при замене подшипника его просто поставили не той стороной.

При использовании пассивного датчика проблему может создать гребенка на приводе: в ходе замены ступичного подшипника или при снятии-установке привода ее могли немного сместить с посадочного места. Сигнал этого датчика порой слабеет из-за накопившейся грязи или металлических частиц на гребенке. Оба датчика боятся сильных вибраций, но особенно — активный.

Из-за этого датчик порой невозможно снять без повреждения, ведь удары молотком — даже не по нему, а рядом! — способны его разрушить.

Другие типы ошибок.

Модуль ABS связан по CAN-шине с другими модулями управления. Часть ошибок может иметь отношение к самой цепи связи. К ABS относится и датчик педали тормоза. Иногда лампу ошибки зажигают другие модули. Либо она реагирует на неисправности, даже не связанные напрямую с ABS.

Изучаем ABS: последний шансИзучаем ABS: последний шанс

Система ABS: что это такое и как работает

Современные автомобили комплектуются активными системами безопасности, помогающими избежать потерю управления авто при различных дорожных ситуациях. На некоторых моделях используется более десяти таких систем. Первой же была антиблокировочная (ABS, АБС), которая и сейчас  распространена, и используется она даже на бюджетных версиях. АБС еще и основа для ряда других систем.

Для чего нужна ABS автомобиле

ABS нужна для предотвращения полной блокировки колес при торможении, что исключает вероятность ухода в занос и снижает длину тормозного пути.

Теория работы антиблокировочной системы такова – при торможении между заблокированным колесом и дорожным полотном возникает трение скольжения, сила которого ниже, чем трения качения (когда колесо вращается).

К тому же при скольжении поперечные силы преобладают на продольными и колесу легче «уйти» в сторону, чем сохранять заданную траекторию – возникает трудноконтролируемый занос. Но если колесо при торможении проворачивается, то в занос авто не сорвется и сохранит траекторию движения, а тормозная система сработает с максимальной эффективностью.

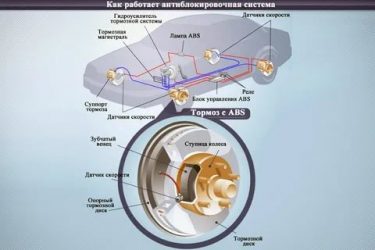

Из чего состоит антиблокировочная система тормозов

АБС включает в себя две составляющие – электронную и исполнительный модуль. Первая контролирует скорость вращения колес на машине и на основе этого подает сигналы на модуль, а тот  предотвращает полную блокировку колес.

Электронная составляющая

В состав электронной составляющей входит блок управления и следящие устройства, установленные на ступицах колес датчик abs.

Датчики –  основной элемент всей системы, поскольку от их показаний зависит  работа АБС. Ранее на авто применялись пассивные датчики. В современных же моделях применяются активные датчики. Оба варианта состоят из двух элементов – следящего устройства, установлено на неподвижной части, и задающего – располагающего на вращающейся части ступицы.

Принцип работы датчиков ABS

В пассивных датчиках следящая составляющая создает магнитное поле. Задающий элемент, проходя через это поле, приводит к его изменениям. В результате, в следящем компоненте индуцируется импульсное напряжение, которое и выступает сигналом для электронного блока.

В активных же датчиках принцип функционирования  иной. В них меняющееся магнитное поле создают задающие компоненты (мультиполюсные кольца). На следящие же элементы подается напряжение от стороннего источника. Воздействующее поле приводит к изменениям параметров напряжение (в магниторезистивных датчиках меняется сопротивление, в элементах Холла изменяется само напряжение). Эти изменения поступают на блок, который по ним высчитывает скорость вращения колес.

: АБС — плюсы и минусы антиблокировочной системы

Электронный блок —  управляющий элемент. Он по поступающим от датчиков сигналам определяет скорость вращения каждого колеса на основе полученной информации подает сигналы на исполнительный модуль для внесения коррективов в работу тормозной системы.

Исполнительный модуль

Воздействовать на тормозные механизмы, посредством которых замедляются колеса можно путем изменения давления в приводе тормозной системы. Поэтому исполнительный модуль врезан в привод тормозов и к нему подходят магистрали, идущие от главного тормозного цилиндра, и выходят из него трубопроводы, протянутые к тормозным механизмам.

Исполнительный модуль включает в себя:

• впускные и выпускные клапаны;
• гидроаккумулятор;
• помпа обратной подачи с электродвигателем;
• демпферная камера.

На каждый тормозной механизм приходится по одному комплекту клапанов (впускной и выпускной). По одной демпферной камере и гидроаккумулятору используется на контур. Что касается помпы, то она – одна на исполнительный модуль. Элементы соединены между собой трубопроводами.

Модуль делает кольцевание магистрали привода, что позволяет при надобности часть рабочей жидкости по сформированному кольцу перекачать из выхода модуля на вход.

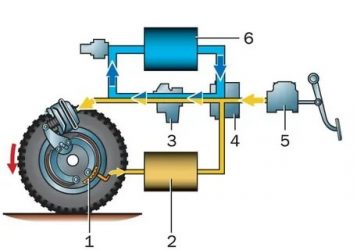

Принцип работы

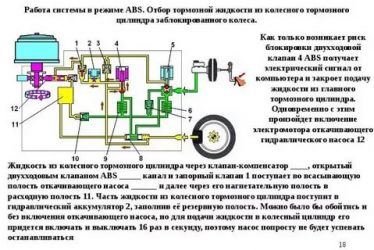

Работа исполнительного модуля – циклическая и включает в себя три фазы:

1. Нарастание давления. При торможении тормозной цилиндр создает давление жидкости, и она по магистрали беспрепятственно движется к механизмам. Прямое движение жидкости даёт открытый впускной клапан, выпускной же является закрытым. В результате давление на механизмах нарастает и колесо интенсивно замедляется.
2. Удержание. Если блок управления по показаниям датчика выявил более быстрое замедление одного из колес, то он отдает сигнал на закрытие впускного клапана этого колеса (выпускной тоже закрыт). В итоге на механизме нарастание давления прекращается, колесо прекращает замедляться, поскольку сила трения на механизме останавливается на одном уровне.
3. Сброс. В случае, когда блок «заметил», что колесо, на котором применилась фаза удержания, все равно замедляется быстрее остальных, он подает сигнал на открытие выпускного клапана (впускной остается закрытым) и давление в магистрали сбрасывается из-за перетекания части жидкости в созданное модулем кольцо – происходит растормаживание тормозного механизма.

Жидкость при открытии выпускного клапана поступает сначала в гидроаккумулятор (выступает в роли емкости для сбора излишков). Если жидкости сбрасывается много и объема аккумулятора недостаточно, в работу включается помпа, которая перекачивает лишнее в магистраль на входе модуля.

Поскольку при работе помпы создается пульсация жидкости, для устранения этого негативного эффекта она после насоса сначала подается в демпферную камеру, где пульсация сглаживается и только потом – в магистраль.

Скорость функционирования ABS – очень высокая. Когда машина тормозит,  система срабатывает до нескольких сотен раз, меняя фазы, чтобы добиться  замедления авто. АБС работает на авто постоянно и  отключить ее нельзя.

Условия, при которых ABS неэффективна

АБС  предотвращает уход в занос и сохраняет управляемость авто. Но при определенных условиях эффективность работы ее сильно падает или же она и вовсе оказывает негативное влияние.

ABS не  обеспечивает эффективное торможение, если авто движется по дороге с плохим покрытием. Дело в том, что при движении колеса по ямам и ухабам колесо  отрывается от поверхности. Из-за того, что нет сопротивления, даже несильное воздействие колодок на диск или барабан приведет к блокированию колеса. И это «замечает» система и растормаживает колесо, хотя нужно прижатие колодок только наращивать, чтобы авто остановилось.

Негативное же влияние ABS оказывает при движении по рыхлой поверхности (снег, песок) В таких условиях заблокированное колесо перед собой «нагребает» валун, который выступает в роли клина, дополнительно замедляющего авто. Из-за работы системы колесо при торможении  проворачивается, из-за чего клин не появляется и тормозной путь удлиняется.

: ABS: За и Против

Для чего нужен abs в автомобиле? горит лампочка ABS

С аббревиатурой ABS (на русском этом выглядит так — АБС) сталкивался практически каждый владелец движимого имущества. Но вот для чего нужен АБС в автомобиле знает далеко не каждый автолюбитель. В особенности это интересует начинающих водителей. Они даже не догадываются, как все работает. Стоит приоткрыть эту завесу таинства.

Стоит отметить, что в настоящее время практически каждый автомобиль, который сходит с конвейера, оснащен ABS, что стало обязательным условием в отношении большинства производителей. И если ранее такое оснащение было доступно в качестве дополнительной опции, то теперь АБС ставится на автомобили уже базовой комплектации. Пример тому — марка Мерседес 124 или любая другая модель.

Правильное торможение

Для того чтобы остановить транспортное средство, мало лишь вовремя надавить на педаль тормоза. Да, машина остановиться, но сколько это займет времени и какой путь при этом она преодолеет в случае обычного торможения? Тут все главным образом зависит от скорости — если она небольшая (скажем до 20-30 км/ч), то транспорт остановится довольно быстро, не преодолев и несколько десятков метров. Совсем другое дело, когда необходимо прибегнуть к экстренному торможению при движении более 60-100 км/ч.

Если резко ударить по педали тормоза, колеса будут тут же блокированы, но машина по-прежнему будет двигаться, словно будучи на лыжах — шины будут скользить по дороге. Также под всеми 4 колесами может оказаться разнородная поверхность — соответственно скорость скольжения будет разно, что уже само по себе становиться опасным. Теряется управляемость над машиной и ее понесет в занос. А неуправляемый транспорт — это источник повышенной опасности для других участников дорожного движения.

Какой из этого делает вывод? Правильно — предотвратить жесткую блокировку колес во избежание скольжения! Чтобы этого достигнуть есть один проверенный прием — торможение должно быть прерывистым. Для этого педаль тормоза не обязательно постоянно держать в нажатом состоянии, нужно время от времени отпускать ее, после чего снова нажимать. Примерно также мы поступаем в случае поднятия машины ножным домкратом.

Такие незамысловатые действия обеспечивают сохранения управляемости транспортом — шины не теряют сцепления с дорогой. Однако попав в экстремальное положение, далеко не каждый водитель способен избежать человеческого фактора. Очень просто растеряться и позабыть обо всех правилах. И как раз по этой причине изобретен помощник в лице АБС.

Определение ABS

Все мы знаем важность тормозной системы. От того, насколько она исправна, зависит безопасность не только водителя с его пассажирами, но и остальных участников дорожного движения. ABS в автомобиле в полной расшифровке звучит как антиблокировочная система (или целый комплекс), которая не позволяет блокироваться колесам в случае экстренного торможения.

Конструктивно узел представлен в лице электромеханического блока, который берет на себя торможения в непростых дорожных условиях.

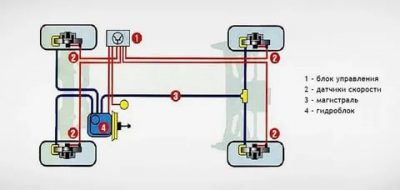

Устройство комплекса

С конструктивной точки зрения антиблокировочная система тормозов ABS выглядит следующим образом:

• блок электронного управления (БУ);
• датчики контроля скорости;
• гидроблок.

БУ является «мозгом» всей системы или компьютером. Собственно он и руководит всей работой, на основе получаемых сигналов с датчиков АБС. Другие составляющие тоже заслуживают отдельного внимания.

Датчики

Каждый сенсор закреплен непосредственно около колес и фиксирует обороты. Принцип работы датчика основан на физическом явлении электромагнитной индукции. Сама катушка, оснащенная магнитным сердечником, закреплена на ступице колеса неподвижно, а у некоторых автомобилях она располагается в редукторе ведущего моста.

К ступице прикреплен зубчатый венец, вращающийся вместе с колесом, как следствие изменяется величина магнитного поля. В итоге создается электрический ток, а его сила напрямую зависит от частоты вращения. Вследствие вырабатывается сигнал определенной величины, который потом направляется к БУ.

Гидроблок

Что касается этого элемента, то гидроблок тоже в свою очередь устроен своеобразно:

1. Электромагнитные клапаны — впускные, выпускные. — за их счет обеспечивается регулировка давления в тормозных цилиндрах. Их количество у каждого типа ABS сугубо свое.
2. Насос — имеет функцию обратной подачи. Его задача — нагнетать давление, обеспечивая подачу тормозной жидкости от гидроаккумулятора, а когда нужно отбирает ее обратно.
3. Гидроаккумулятор — это хранилище, где располагается тормозная жидкость.

В машинах с ABS гидроблок последовательно встроен в общую тормозную систему, то есть располагается сразу за главным тормозным цилиндром.

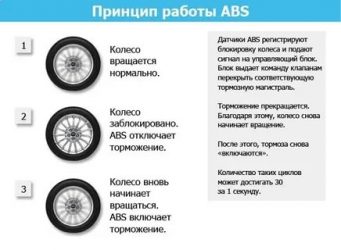

Как все функционирует

Как работает ABS? Принцип действия заключается в следующем. Когда датчик (тот, что в ступице колеса) фиксирует его резкое замедление или полную остановку, БУ дает управляющий сигнал, который на короткий промежуток времени открывает выпускной клапан. В результате давление в системе снижается и колесу ничего не мешает вращаться. Но после превышения его скоростного предела наступает очередь открытия впускного клапана — насос снова нагнетает давление, что приводит к срабатыванию тормозов.

Все выглядит, как уже было ранее описано в разделе, посвященному правильному торможению — нажать кратковременно на педаль тормоза, потом отпустить. Такая раскачка продолжается до того момента, пока автомобиль не остановится. Но в отличие от человека электроника срабатывает намного быстрее — за одну только секунду количество повторов может составить от 4 до 10!

В итоге сцепление шин с дорогой сохраняется, за счет чего собственно снижается тормозной путь. Вдобавок управление машиной не теряется, то есть в ходе торможения всегда имеется возможность обогнуть возникшее препятствие.

В чем необходимость?

Даже некоторые опытные водители, не говоря уже о новичков, придерживаются ошибочного мнения касательно того, для чего конкретно нужна ABS. То есть они твердо уверены, что антиблокировочный комплекс позволяет лишь сократить тормозной путь. В действительности главная ее роль сводится к сохранению управляемости автомобилем, когда приходится прибегнуть к экстренному торможению.

Как останавливается машина, не оборудования ABS? Она просто скользит и поэтому ее тормозной путь длинный. И чем выше скорость, тем он продолжительнее. При этом даже если повернуть руль в любую сторону с целью обогнуть препятствие, автомобиль все равно будет двигаться прямо!

ABS решает проблему с блокировкой колес, а значит, сцепление шин с дорогой сохраняется. То есть контроль над машиной не теряется. Да, блокировка колес происходит, но кратковременно — поэтому они не скользят.

Теперь понятно, что такое ABS в полном понимании этого слова. Но помимо этого, система обеспечивает и другую не менее полезную функцию — обеспечить прямолинейное торможение на дороге с разнородным покрытием. Рассмотрим показательный пример, когда одна сторона автомобиля наезжает на мокрый, скользкий (наледь и т. д.) участок, а под колесами другой чистая поверхность. В этом случае без ABS торможение одной из сторон будет намного эффективнее, нежели у другой, что приводит к неуправляемому заносу. Это особенно критично при прохождении поворотов, когда на машину действует еще и боковое усилие.

Что касается уменьшения тормозного пути, то это утверждение справедливо, но лишь отчасти и является скорее следствием работы ABS.

Проблемы с АБС

В отсутствии механического воздействия обычно с этой тормозной системой не возникает никаких проблем. Весь комплекс ABS устроен довольно просто и отличается надежность в работе. Но даже, несмотря на защитные меры в виде предохранителя, иногда не избежать поломок. Причинами этому могут стать разные обстоятельства:

1. Воздействие окружающей среды на постоянной основе и порой они довольно агрессивные.
2. Степень заряда АКБ.
3. Неудовлетворительное состояние проводки бортовой сети.

В случае понижения напряжения ниже 10,5 Вольт устройство самопроизвольно отключается. Чтобы этого не произошло, следует придерживаться простых рекомендаций:

1. Во-первых, избегать прикуривания аккумулятора от другой машины. Использовать собственную батарею в подобных целях тоже не нужно.
2. Во-вторых, при включенном зажигании запрещается разъединять какие-либо разъемы.

Иными словами, для того чтобы сохранить работоспособность системы ABS и продлить ее ресурс (насколько это возможно) следует следить за техническим состоянием собственной машины. Если возникли проблемы с АБС, нужно обращаться в ближайший автосервис, где неисправность будет обнаружена и устранена на профессиональном уровне.

Проверка датчика

Важно не только понимать, что это за система такая ABS, но и относиться к ней с должным почтением. Для этого вовремя реагировать на тревожные «сигналы», а не игнорировать их. Неисправный сенсор не способен передать сигнал системе и автоблокировочный комплекс перестает работать. В результате в ходе торможения колеса блокируются. При этом на приборной панели может загореться соответствующий индикатор, указывающий на проблемы в отношении ABS. И если значок горит и не гаснет, это серьезный повод обратиться в автосервис, причем как можно раньше.

Зачастую самая распространенная неисправность — это обрыв провода. Ее легче выявить с использованием тестера. Для начала нужно соединить пины с разъемами, после чего прибором замерить сопротивление. Если оно находится в допустимых пределах, которые указаны в руководстве по эксплуатации автомобиля, то все работает.

Существенно расхождение значений указывает на очевидную проблему, которая может иметь разный характер. В частности речь идет о стремлении сопротивления в ту или иную сторону:

1. К нулю — указывает на короткое замыкание.
2. К бесконечности — наличие обрыва в электрической цепи.

Также нужно замерить сопротивление при вращении колеса — оно должно меняться, что покажет исправность датчика. Обнаруженные обрывы следует устранять, причем места разрыва следует восстанавливать только пайкой — привычная скрутка здесь неуместна и не даст желаемого результата. Также следует не перепутать полярность при соединении проводов.

Если сенсор сломан, нужно выяснить, как снять задние или передние датчики. И здесь лучше обратиться в автосервис, где все сделают на должном уровне, поскольку могут возникнуть разного рода сложности и нюансы.

Горящий индикатор

На приборной панели при включении зажигания сразу включаются несколько световых индикаторов. Это является свидетельством того, что все системы автомобиля проходят самодиагностику. Через некоторое время они гаснут, что говорит о полной их работоспособности. Если лампочка ABS загорелась, волноваться не стоит, просто проверка работоспособности завершилась.

Однако лампочка ABS может гореть постоянно, что указывает на проблемы системы. И для этого есть свои причины:

• засорение датчиков;
• исчезновение контакта в разъеме;
• обрыв провода;
• поломка самого датчика ABS;
• деформация венца ступицы;
• неисправность блока управления АБС;
• выход из строя предохранителей системы.

Замену датчика очень сложно выполнить самостоятельно, поэтому лучше обратиться в автосервис. Здесь важна аккуратность и осторожность.

Также читайте:

Система полного привода 4MATIC Как работает?

Типичные неисправности и ремонт АКПП Мерседес-Бенц

Что означает индикатор Check Engine и почему может гореть?

Что такое VIN CODE ? Как расшифровать вин код автомобиля Мерседес

8 самых распространенных проблем Mercedes-Benz

Антиблокировочная система ABS: устройство и принцип работы

“Антиблок” — электрогидравлический комплекс, сохраняющий безопасность машины обеспечивая управляемость ТС во время торможения, препятствуя блокировке колес.

Данное свойство особенно ценно при потере сцепления с дорогой.Узнайте стоимость диагностики автомобиля онлайн за 3 минутыНе тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!Получить цены

Устройство и принцип действия ABS автомобиля

Конструкция механизма предусматривает:

• управляющий блок (обеспечивает стабильность и эффективность процесса, вычисляя нужные параметры и передавая команды на исполнительные агрегаты);
• датчики (контролируют частоту вращения колес, крепятся на всех ступицах);
• гидроблок (исполнительный элемент, включающий гидравлические аккумуляторы, впускной и выпускной клапаны, демпфирующие камеры, кулачковый насос).

Блок ABS работает по определенному алгоритму. Каждый клапан на своем контуре управляет торможением. На все рабочие цилиндры конструктивно предусмотрены две запчасти (на “впуск” и “выпуск”). Гидроаккумуляторы обеспечивают скорость падения “контурного” давления. При открытии впускных клапанов они наполняются рабочим раствором. После срабатывает кулачковый насос, откачивающий “тормозуху” в головной цилиндр. В итоге водитель ощущает толчки тормозной педали при работе системы. Жидкостные колебания нивелируются демпфокамерами. При отказе датчиков система не срабатывает.

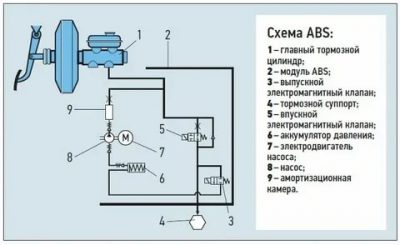

Схема и описание работы блока ABS

Работа «антиблока» — клапанная система с трехфазовым циклом.

Действие происходит циклически, проходя определенные фазы. Сначала водителем увеличивается давление благодаря нажатию тормозной педали. В результате открываются “впуски” гидравлического блока ABS, “выпуски” — закрыты. При чрезмерном замедлении колес ЭБУ определяет отхождение от допусков и закрывает клапан  впуска.

Для удержания требуемого давления система изолирует основной цилиндр из рабочего цикла, за счет чего обеспечивается стабильность, независимо от степени нажатия педали. Так торможение производится максимально эффективно. Управляющий блок при этом продолжает отслеживать частоту колесного вращения и при угрозе блокировки передает команду открыть выпускной клапан, чтобы “стравить” давление.

На третьей фазе работы блока “АБС” происходит сброс, о котором мы упоминали чуть выше. Тормозная жидкость оказывается в гидравлическом аккумуляторе и откачивается в цилиндр. Клапан впуска все еще закрыт. Когда колесам возвращена частота вращений, происходит закрытие “выпуска” и открытие “впуска”. Цикл повторяется по кругу.

Блок управления “АБС” — общий принцип работы

Частота работы ABS составляет 6 циклов в секунду.

Описанный алгоритм работает до завершения торможения, повторяясь в секунду до шести раз. Изначально система срабатывает в результате экстренного оттормаживания. Выключить опцию технически сложно и недальновидно для здоровья всех участников дорожного процесса. Именно поэтому производители “усложнили” отключение антиблокировочной функции.

Функция блокировки включена в штатные тормоза. При его неисправности на “приборке” загорается контрольный индикатор, на который приходит сигнал с датчика.

Схема блока “АБС” — нюансы

В основную подающую магистраль вмонтирован клапан впуска, открытый всегда (если нет иной команды). “Обратный” элемент монтируют также внутри, за впускной деталью. На входе стоит всегда закрытый “выпуск” (при необходимости ЭБУ дает команду об открытии). Гидравлический блок “АБС” — сложный исполнительный механизм, включающий:

• батареи давления;
• клапаны;
• камеру амортизации;
• обратно подающую помпу.

Устройство блока “абс” — разновидности

В современных машинах используют 4-канальный тип. Он предусматривает по паре клапанов на каждое колесо, пару аккумуляторов давления и столько же амортизационных камер. “Олдскульные” системы разделяют по количеству каналов:

• один (всего пара клапанов, корректирующих работу ведущей оси);
• два (тормозные агрегаты разнесены по бортам);
• три (на “задних” один клапанный комплект, спереди — пара).

Сегодня перечисленные выше конструкции можно встретить только на старых автомобилях.

Как работает блок “АБС”

В основе функционирования циркуляция тормозной жидкости.

Все начинается с нагнетания. Тормоза на этом этапе функционируют по стандартной схеме. После нажима на педаль “тормозуха” омывает внутренности машины, двигаясь по подающей магистрали (впуск открыт, выпуск — перекрыт), а колесо замедляется.

Когда электронный блок управления идентифицирует чрезмерно быстрое замедление какого-либо из колес, идет команда для перекрытия клапана впуска. В результате механизм перестает наращивать усилие, что приводит к остановке замедления (на других элементах ничего не меняется).

Если, несмотря на предыдущие манипуляции, колесо все-равно останавливается, управляющий блок отсекает впускной и задействует выпускной механизм. Часть тормозного раствора утекает в аккумулятор давления, что приводит к его снижению в устройстве. Опускаясь, колесо набирает скорость. В современных авто сброс происходит в двух агрегатах. Если аккумуляторного объема не хватает, включается насос (он перемещает избыток жидкости в главную магистраль).

Если коротко обозначить принцип работы блока “АБС” — он заключается в многократном изменении функционала узла по циклу, приведенному в этой статье. В итоге эффективность торможения увеличивается.

Основные плюсы системы:

• автомобиль хорошо сцеплен с трассой на поворотах;
• маневры во время торможения становятся не такими рискованными;
• облегчает вождение для новичков.

При отсутствии в машине блока “абс”, устройство и принцип работы которого мы уже объяснили, подобную процедуру можно проделать ногой, часто нажимая на педаль тормоза.

Опытные автолюбители считают, что одно другому не мешает: даже при наличии антиблокировочного механизма в экстренных ситуациях “игра” педалью, по их мнению, увеличивает эффективность торможения.

Устройство блока “АБС” автомобиля — недостатки

Дефекты дорожного покрытия, неровности, лед, песок, могут привести к сбоям системы.

В некоторых ситуациях система неэффективна и допускает ошибки. Это сбивает с толку автолюбителя. Сбои проявляются при езде по:

• песку;
• льду;
• ухабистому покрытию и пр.

Обязательным условием для хорошей работы узла является ровная и “цепкая” езда. Невзирая на такое ограничение, система уже давно зарекомендовала себя надежным “подспорьем” в ситуации экстренного торможения.

Если вы пережили отказ ABS (к примеру, ввиду поломки датчиков), обратитесь за ремонтом в автосервис. Самостоятельно разобрать “антиблок” можно следуя видеоинструкции. Когда не уверены в своих силах, не устраивайте рискованных экспериментов. Чтобы проверить автосистему и убрать ошибки, обратитесь в автомастерскую. Подобрать техцентр можно на агрегаторе Uremont.com. Смотрите адреса СТО на интерактивной карте. Также на данном сервисе представлены отзывы и оценки пользователей о партнерских мастерских, что позволяет заранее выбрать организацию с хорошим сервисом. Для консультации с профессионалами на портале предусмотрен чат.

Антиблокировочная тормозная система ABS: для чего нужна и как работает АБС

Антиблокировочная система ABS (АБС) – это система, которая не позволяет колесам полностью блокироваться при экстренном торможении. Данное решение является одной из первых электронных систем активной безопасности, которые стали повсеместно устанавливать на автомобили.

Сегодня такая система является неотъемлемой частью практически любого современного авто, причем даже в бюджетном сегменте. Также в развитых странах обязательное наличие АБС в автомобиле закреплено на законодательном уровне.

При этом многие водители знают, что машина имеет данную систему, однако не до конца понимают, что такое ABS и как работает данное решение. В этой статье мы рассмотрим, как устроена ABS, что это такое, а также какие функции выполняет такая система и почему важно следить за исправностью АБС в автомобиле.

Система АБС: назначение и особенности

Перед тем, как рассматривать ABS, что это такое и как устроена система, необходимо разобраться с основным назначением и функциями. Начнем с того, что на панели приборов большинства авто при включении зажигания кратковременно загорается индикатор «ABS». Также при резком нажатии на педаль тормоза удается ощутить характерную вибрацию педали. Все это указывает на наличие и работоспособность указанной системы на машине.

https://www.youtube.com/watch?v=K6pt05QR8Eg

Так вот, ABS или антиблокировочная система не позволяет колесам блокироваться при активном торможении. Такая система позволяет избежать  полной потери управляемости  в случае блокировки управляемых колес. Если точнее, АБС – это система, позволяющая управлять давлением в тормозных магистралях.

Начнем с того, что автомобиль без АБС с нажатой педалью тормоза и на полностью заблокированных колесах просто скользит, не реагируя на руль. Чтобы получить возможность управлять машиной, следует отпустить педаль тормоза и частично разблокировать колеса, позволив им вращаться.

Автогонщики и водители-профессионалы хорошо знают эту особенность, практикуя на автомобиле без АБС так называемый прием импульсного (ступенчатого) торможения. Весь прием сводится к тому, что водитель быстро нажимает и затем слегка приотпускает педаль тормоза, тем самым блокируя колеса для торможения, однако, не допуская полной блокировки, чтобы не произошло потери управляемости.

Само собой, обычный водитель, а не опытный профессионал при экстренном торможении испытывает  моментальный испуг и сильно нажимает  на тормоз. При этом машина без АБС становится  попросту неуправляемой, вращение рулем во время торможения не позволяет изменить траекторию движения транспортного средства.

В такой ситуации теряется контроль над авто, не получается объехать препятствие, каким либо образом изменить траекторию движения авто при торможении  и т.д. Естественно, все эти факторы  долгое время оставались причиной многочисленных ДТП с серьезными последствиями.

• Решить проблему была призвана система АБС. В двух словах, когда водитель сильно жмет на тормоз,  система фактически имитирует работу гонщика-профессионала, который очень быстро нажимает и приотпускает тормоза. При этом электроника справляется с задачей намного быстрее и эффективнее по сравнению с человеком.

Вибрации, которые ощущаются  при работе АБС на педали тормоза в виде «трещетки» и есть те самые импульсы-нажатия. Если точнее, как только система определяет, что колесо блокируется,  она снижает давление в тормозной магистрали на данном колесе, чтобы позволить ему вращаться.

Пока водитель не отпустит педаль тормоза процесс блокировки и разблокировки колеса происходит непрерывно по несколько раз в секунду до момента, пока водитель не перестанет сильно жать на педаль. Система ABC настроена так, что антиблокировка ABS срабатывает только при активном торможении, то есть при легком подтормаживании ее работа зачастую не ощущается.

Еще следует добавить, что на авто с АБС машина  при экстренном торможении имеет увеличенный тормозной путь по сравнению с моделями без такой системы в точно таких же условиях. Другими словами, ошибочно думать, что антиблокировочная система необходима для уменьшения тормозного пути. ее задача — сохранить управляемость во время торможения, а также обеспечить равномерное и по возможности прямолинейное торможение.

Если же говорить о тормозном пути,  все будет зависеть от покрытия. Например, если резко тормозить на сухом асфальте, АБС уменьшает тормозной путь,  не позволяя колесам скользить. Если же тормозить на рыхлых поверхностях, на снегу или на льду, заблокированные  без ABS колеса зарываются и тормозной путь меньше.

Однако, даже с учетом  увеличения тормозного пути, именно АБС сохраняет возможность маневрирования и управления автомобилем, что зачастую намного важнее.

Устройство и схема АБС

Итак, разобравшись с назначением, можно перейти к тому, как устроена система ABS, что это такое в конструктивном плане.  Так вот, система ABC (как иногда ошибочно прописывают аббревиатуру на форумах неопытные автолюбители),  включает в себя следующие основные элементы:

• блок ABS;
• набор датчиков АБС;
• клапаны для сброса давления;
• проводка;
• насос;

Чтобы понять, как работает ABC и что это такое, достаточно  представить всю систему в качестве инструмента, который управляет давлением тормозной жидкости на каждом колесе. Если иначе, система ABS фиксирует, какое колесо блокируется, затем открывается клапан и давление тормозной жидкости падает.

После клапан закрывается и давление растет. Если в систему АБС интегрирован насос, это решение позволяет быстрее создать нужное давление.  В результате связка блок АБС + датчики на колесах эффективно справляются с поставленной задачей.

Еще отметим, что системы АБС отличаются по количеству  датчиков и клапанов в гидравлических магистралях. Сегодня можно выделить четырехканальные, а также трехканальные, двухканальные и даже одноканальные системы.  В зависимости от количества каналов, удается более или менее гибко управлять давлением в тормозной системе.

Например, если каналов три, тогда АБС работает с  двумя передними колесами по отдельности, в то же время только один канал идет на заднюю ось. Два канала  предполагают  работу с передней  и задней осью. Само собой, современные системы четырехканальные, то есть на каждое колесо по отдельности. Другие решения не используются, так как сильно устарели.

Кстати, еще добавим, что датчики ABS также используются в некоторых системах контроля давления в шинах автомобиля. Получается, система АБС не только эволюционировала, но и отдельные возможности ее составных компонентов были расширены.

Полезные советы

Если в развитых странах автомобили без ABS практически не встречаются, то на территории СНГ по дорогам колесит немало таких авто (отечественный автопром, старые иномарки, некоторые новые сверхбюджетные модели и т.д.). Также на многих автомобилях данная система попросту не работает, а владельцы не спешат устранить неисправность.

В любом случае, понимание того, для чего нужна АБС, что это такое и как работает, позволяет дать несколько рекомендаций водителям, у которых такой системы нет. Само собой, если ABS – это гарантия того, что колеса не заблокируются, то отсутствие  такой системы означает необходимость получения водителем определенных навыков экстренного торможения.

Другими словами,  работу АБС можно заменить прерывистым торможением, нажимая на педаль  частыми качками-толчками. Конечно, в экстренной ситуации применить такой прием сложно, так как водитель инстинктивно жмет на тормоз со всей силы, не убирая ногу.

Если же ситуация прогнозируемая, тогда данный прием похож на работу одноканальной АБС. Прерывистое торможение позволит с достаточной эффективностью затормозить и при этом сохранить управляемость во время торможения.

Подведем итоги

С учетом приведенной выше информации становится понятно, что для повышения комфорта и безопасности оснащение автомобиля системой антиблокировки является обязательным. Рассмотрев ABS, что это такое и как работает, можно также утверждать, что это простое и одновременно важное, а также весьма полезное решение.

Даже не смотря на заявления скептиков о том, что АБС увеличивает тормозной путь, такой помощник при экстремальном торможении попросту незаменим, особенно если речь идет о рядовых водителях.

В качестве итога отметим, что понимание принципов работы АБС, что это, а также какого именно торможения следует ожидать на автомобиле с такой системой, позволяет заранее принимать во внимание немного увеличенный тормозной путь на тех или иных поверхностях.

В свою очередь, это дополнительно стимулирует водителей держать дистанцию, а также избегать других сложных ситуаций, которые могут возникнуть, если отдельно не учитывать некоторые особенности работы антиблокировочной системы тормозов.

Что такое ABS и ее принцип работы?

Антиблокировочная система

Каждый девятый водитель слышал об антиблокировочная система (ABS), но половина водителей не знают, что это, или имеют ошибочное представление о функционировании данной системы. Рассмотрим некоторые факты.

Профессиональные гонщики и водители экстракласса в опасной ситуации, благодаря опыту и реакции, за секунду могут выполнить десяток и больше комплексных действий: нажатие на педали тормоза, сцепления, и при необходимости, акселератора; повороты рулевого колеса; переключение КПП. Водители с опытом выполняют до пяти таких действий, а начинающие в большинстве случаев жмут тормоз до отказа.

Но в большинстве случаев исход из ситуации определяет прикладывание правильной силы на педаль тормоза, для возможности маневрирования и без потери устойчивости. Для решения этой проблемы существует АБС (ABS) — система, которая предназначена для предотвращения полной блокировки колёс во время торможения. Основной задачей АБС является сохранение управляемости автомобиля.

Немного истории

Первые устройства, схожи по принципу действия с АБС, были созданы еще в далеких 20-ых годах прошлого столетия, и предназначались для шасси самолетов. Для автомобилей данная технология была придумана и запатентована компанией Bosch перед началом Второй мировой войны.

История ABS Bosch

Но реализовать данную технологию в реальную разработку удалось только в 60-ых годах, с приходом эры полупроводников и компьютеров. Над созданием прототипа АБС, отдельно друг от друга, трудились лучшие умы Bosch, GM, General Electric, Lincoln, Chrysler и др.

Несколько исторических фактов:

• Первый американский аналог АБС создан в 1954 году компанией Форд, и после доработки, в 1970 году успешно начал функционировать на автомобилях Lincoln.
• Первая британская примитивная система схожа на АБС разработанная совместно Dunlop и General Electric была адаптирована и установлена на Jaguar в 1958 году. После ряда изменений и тестов задействована, в 1966 году, на спортивном Jenssen FF.
• Европейская система АБС была создана Хайнцом Либером, который начал разработку в 1964 году будучи инженером Teldix GmbH, а окончательно представил миру «ABS 1» в 1970 году, работая на компанию Daimler-Benz. Для испытаний, Daimler-Benz начали сотрудничать с Bosch.
• Впервые «ABS 2» от компании Bosch была установлена в 1978 году на Mercedes Benz W116, а через пару лет и на автомобилях BMW 7. Поскольку цена системы была довольно высока, составляла приблизительно десятую часть стоимости автомобиля, она устанавливалась как опция.
• Серийная установка антиблокировочной системы на европейские автомобили началась только с 1992 года.
• С 2004 года АБС устанавливается на все автомобили из ЕС.

Конструкция системы

На первый взгляд конструкция системы АБС довольно проста. Она интегрирована в штатную тормозную систему и включает в себя:

1. Датчики скорости;
2. Модулятор с клапанами (или несколько модуляторов), интегрирован в основную тормозную магистраль;
3. ЭБУ;
4. Гидроаккумулятор.

Рассмотрим работу компонентов системы

Датчики работают по принципу магнитной индукции и прикреплены неподвижно к ступице каждого колеса, а в некоторых АБС, к редуктору заднего моста автомобиля. Они представляют собой магнитную катушку. В каждой ступице находится зубчатый венец. При вращении колес, в катушке создается ток, величина его зависит от скорости вращения. Полученные данные передаются в блок управления.

строение антиблокировочной системы

ЭБУ анализирует полученные данные, рассчитывает момент блокировки колес, давление тормозной жидкости и отдает регулирующие модулятору, для перекрывания необходимого тормозного контура.

Получив сигнал от ЭБУ, первый клапан модулятора кратковременными импульсами перекрывает доступ тормозной жидкости, регулируя тем самым давление тормозных. Если давление приближается к максимально допустимому второй электромагнитный клапан сливает тормозную жидкость в гидроаккумулятор. При нехватке жидкости, она поступает с гидроаккумулятора в магистраль.

В зависимости от типа тормозных систем существуют разные типы АБС:

• Четырехканальная – система, в которой присутствуют 4 датчика, которые контролируют индивидуально каждое колесо, и является лучшей и самой эффективной.
• Трехканальная – присутствуют три датчика, один на заднем мосту и по одному на передней паре колес.
• Двухканальная система – управляет отдельно передней и задней осью. Гибрид между трех- и четырехканальной системами в зависимости от количества датчиков: три или четыре.
• Одноканальная – установлен один датчик на заднем мосту и срабатывает при блокировке двух задних колес. Входит в комплект трехканальной системы. Самая дешевая и наименее эффективная АБС.

Самые дорогие системы – четырёхканальные, с отдельным комплексом оборудования на каждое колесо. Самые дешевые – одноканальные. Самые популярные системы АБС имеют 4 датчика и 2 модулятора, и в свою очередь являются двухканальными.

Кроме перечисленного оборудования в комплект АБС могут входить датчики и анализаторы, которые определяют состояние дорожного полотна, угол наклона дороги, сцепление с дорогой всех колес и т.д.

Эффективность АБС

Уже известно, что тормозной путь, машины с АБС короче, таковой без системы. Если учесть еще и возможность резкого маневрирования во время торможения, эффективность системы не вызывает никаких возражений. С одноканальной системой АБС на автомобиле, может потягаться, разве что, профессиональный гонщик. Но в условиях скользкой дороги или сложной ситуации, с многоканальной АБС не сравнится никто. А для начинающих водителей, АБС – незаменимый помощник в любых дорожных ситуациях.

Но есть ситуации, при которых ABS не эффективна, а использование некоторых приемов исключается. Это:

1. Езда по глубокому снегу, гравию;
2. Неравномерное покрытие дороги;
3. Езда на колесах с разной глубиной протектора;
4. Колеса с различным рисунком протектора;
5. Езда на летних колесах зимой и т.д.;
6. На переднеприводных машинах исключается возможность приема «газ-тормоз», для управляемого заноса;
7. При езде по неровностям в фазе отрывания от земли АБС отключается;
8. ·Для опытных водителей, неожиданность поведения автомобиля во время манёвра при работе АБС.

Как видим много факторов, негативно влияющих на работу АБС, зависят от самих водителей.
Но, многие факты и цифры, говорят в пользу антиблокировочной системы. Так, тормозной путь на сухой дороге сокращается до 20%, а на мокрой и скользкой куда больше. На многих автомобилях она идет в заводской комплектации, а если нет, тогда цена ее установки не велика.

Колесная резина, на машинах с установленной противоблокоровочной системмой изнашивается меньше, чем на иных. Для использования системы, не надо уметь никаких дополнительных навыков, а цена обслуживания автомобиля остается прежней. Системы АБС долговечны и надежны, а все поломки в большинстве случаев, связаны с неправильностью эксплуатации.

Эффективность и статистика ABS

АБС может работать в пару с другими ассистирующими программами: антипробуксовочноя системой, системами стабилизации контроля, курсовой устойчивости и многими другими.

Главный залог эффективности АБС – правильное использование. В США в 1986-95 гг. было проведено исследование, которое привело статистов в ступор. Гибель пассажиров, столкнувшихся автомобилей оборудованных АБС, доходила до 40%. В ходе исследования выявилось, что водители, вместо полного выжимания педали тормоза, делали прерывистые нажатия, из-за чего система была дезинформирована и попросту не срабатывала. Для того чтоб АБС сработала педаль должна быть выжата «до отказа» и после активорования система будет выполнять свою функцию до тех пор пока машина не замедлится до скорости 5 км/ч, а дальше колеса заблокируются.

Но все же, если на вашем автомобиле стоит АБС не надо радовать себя иллюзиями о полной безопасности. Все в руках водителя. Прижмитесь поплотнее к спинке сидения чтоб лучше чувствовать поведение автомобиля. Держитесь за руль обеими руками, «на 10 часов и 2 часа». По возможности, набирайтесь навыков экстремального вождения.

ABS изначально основывалась на сохранении управления. Вопреки мнению многих автолюбителей, данная система не может противостоять законам физики и сцепить колеса с дорогой, она просто увеличивает эффективность торможения, тем самим дает возможность маневрирования. Если водитель на скорости 150 км/ч влетает в бетонную стену и за 50 метров надумает тормозить, никакая система, кроме ремня и подушек безопасности его не спасет.

Следует ли использовать АБС?

Хотя у ABS, есть мелкие недочеты и недостатки, но… Если однажды, не дай Бог, на скользкой дороге, в опасной ситуации, вам придется жать изо всех сил педаль тормоза «в пол», а автомобиль не занесет, не поведет и не развернет. И вы как ни в чем небывало продолжите рулить, тогда и задайтесь этим вопросом.

by HyperComments

ABS, EBD, ESC, ESP… Что означают эти аббревиатуры и как работают «ассистенты» в современном авто?

Без электроники нынче никуда: ее внедряют даже на такие проверенные временем автомобили, как УАЗ и Lada 4×4. А уж в современном авто «ассистентов» на порядок больше, и каждый из них выполняет свои функции. Но что конкретно делают электронные помощники в автомобиле и как водителю понять, что они работают, – ответы в нашем материале.

ABS+EBD

Начнем с самых распространенных «ассистентов», появившихся еще в 70-х годах прошлого века. Поначалу они позиционировались исключительно как опция для моделей представительского класса (причем по цене около 10 % от стоимости самого авто). Речь идет о ABS(Anti-lock Braking System) – антиблокировочной системе колес, обеспечивающей при торможении максимальное тормозное усилие, но при этом не блокирующей колес. Зачем? Чтобы водитель мог управлять автомобилем при торможении, объехать препятствие или сместиться в другую полосу движения.

Процесс работы ABS ощущается как вибрация на педали тормоза и сопровождается характерным стрекочущим звуком. Чтобы процесс торможения стал еще более эффективным, изобрели EBD (Electronic Brakeforce Distribution) – электронное распределение тормозного усилия. Сегодня эти две системы неотъемлемы друг от друга и обозначаются как ABS+EBD.

Brake Assist

Следующая стадия развития тормозных систем – появление Brake Assist, «тормозного ассистента». Из названия понятно, что он помогает тормозить, но как и зачем? Ведь уже есть ABS и EBD. По идее, с появлением этих систем аварийность должна была снизиться, ведь управлять автомобилем при экстренном торможении стало гораздо проще. Но, проведя исследование, ученые выяснили, что в опасный момент очень многие водители элементарно… не дожимают педаль тормоза! То есть физически авто успевает остановиться до препятствия, но при этом потенциал системы не используется на 100%.

Поэтому и появился Brake Assist – когда вы резко бьете по педали тормоза, он «дожимает» ее за вас, делая торможение максимально эффективным. Как это ощущается? В некоторых моделях авто, если резко ударить по педали тормоза и сразу же отпустить ее, торможение будет продолжаться еще 1-2 секунды – это и есть Brake Assist. Но в реальной жизни его работу ощутить сложно. Когда при резком торможении машина остановится, то просто покажется, что вы достаточно сильно нажали на тормоз и никакой «ассистент» не вмешивался.

Traction Control

Если предыдущие системы одинаково обозначаются у всех автопроизводителей, то этого «ассистента» каждый волен называть по-своему. Но суть одна – это система контроля тяги. Она работает по тому же принципу, что и ABS, но зеркально: та не позволяет колесам блокироваться при торможении, а эта – пробуксовывать на старте. Используются те же датчики вращения на колесах и тормозная система с электронным распределением тормозного усилия.

Как это работает? Допустим, вы стоите на краю дороги, левое колесо еще на асфальте, а правое попало на лед. На старте правое колесо начнет пробуксовывать, и, если лед очень скользкий, то машина не двинется с места – весь крутящий момент уйдет в пробуксовку. С этим и борется Traction Control. Обнаружив несоответствие в скорости вращения колес и обнаружив, что машина стоит на месте, а правое колесо буксует, она слегка «прикусит» его тормозами. Благодаря этому крутящий момент частично уйдет на левое колесо, и авто сможет тронуться с места. Как это ощущается? В большинстве случаев – никак. Система выдает себя только морганием пиктограммы на панели приборов, а машина уверенно стартует с места.

Одновременно Traction Control может занижать обороты двигателя. И это уже ощущается, потому что водитель давит на газ, а машина не разгоняется. Но как только ведущие колеса получат достаточное сцепление с покрытием, Traction Control перестает вмешиваться, и все возвращается в привычные режимы управления.

Система оказалась очень эффективной: ее устанавливают практически на все автомобили, а на мощные версии – в обязательном порядке. Отдельное развитие Traction Control получил на кроссоверах и внедорожниках, ведь все внедорожные «ассистенты» основаны как раз на нем.

ESP (Electronic Stability Program)

Научив автомобили быть послушными при разгоне и торможении, инженеры перешли к следующей проблеме – контролю управляемости в экстремальных режимах. Вы наверняка видели множество роликов, в которых авто делает резкий маневр, срывается в занос и вылетает либо на встречную полосу, либо на обочину. Именно эти ситуации и предотвращает ESP – электронная система стабилизации. Некоторые автопроизводители также называют ее системой динамической стабилизации, но суть от этого не меняется.

Система стабилизации стала следующим этапом развития электронных «ассистентов», и включает в себя как ABS, так и Traction Control. Но в отличие от них ESP работает не только при разгоне или торможении, а постоянно. С помощью специальных датчиков система «знает», что происходит с авто в каждую секунду движения. Куда повернут руль, насколько сильно нажата педаль газа, какая передача включена, активирован ли спортивный режим движения и т.д. Она умеет мгновенно распознавать нештатные ситуации и сразу же решать проблемы, созданные водителем или внешними факторами.

Как это работает? Допустим, вы едете по зимней дороге. С виду она идеально чистая, но все же покрыта тонким слоем льда. В какой-то момент вы делаете резкий маневр и машина срывается в занос. На скорости 90 км/ч ее начинает разворачивать поперек полосы. Вы бьете по тормозам, но скорость еще слишком высока, занос развивается сильнее… Но у нас же ESP! Поэтому стираем прежнюю картинку: никакого заноса, никакого разворота и никакой паники. «Хрум!» – услышите вы странный звук, и машина вдруг слегка вильнет, но спокойно поедет дальше. Это ESP распознала начинающийся занос, задействовала ABS и притормозила отдельные колеса, чтобы стабилизировать авто. При этом все произошло в доли секунды. Мгновенная реакция и отличный результат.

Большинство водителей даже не знает, что в осенне-зимний период ESP может срабатывать по несколько раз на день, настолько эффективно и незаметно система ведет себя в обычных режимах движения. А уж в экстремальных ее может заменить только профессиональный автогонщик, да и то не во всех ситуациях. Именно ESP позволяет любому сидящему за рулем чувствовать себя как за каменной стеной – даже начинающий водитель спокойно может ездить на 500-сильном суперкаре, находясь под неусыпным контролем электроники.

Да, автомобильная наука сегодня готова предложить водителю огромный спектр помощников – начиная с базовых и заканчивая самодостаточным искусственным интеллектом. И все же главный за рулем – водитель. А «ассистент» – всего лишь очень способный помощник, применяемый в современных авто, которые можно найти в каталоге atlantm.by.
