Что такое гибридный автомобиль. Плюсы и минусы гибридов

В последние годы люди стали всерьез задумываться об экологии на планете. И автопроизводители охотно поддерживают данную тенденцию, создавая автомобили, работающие на экологически чистом топливе. Что касается электромобилей, все-таки, серьезно их пока что еще не рассматривают. Чего не скажешь о гибридных автомобилях, которые обретают все большую популярность.

Что такое гибридный автомобиль. Плюсы и минусы «гибрида».

Что же такое гибридный автомобиль? Слово гибрид происходит от латинского «hibrida», что означает – помесь. То есть организм, который получается при скрещивании генетически различных родительских форм. В нашем случае, родительские формы, это двигатель внутреннего сгорания, и электромотор. Одним предложением: гибридный автомобиль – это машина, работающая от системы «электродвигатель – двигатель внутреннего сгорания», обладающая высокой экономичностью. Питаться данный агрегат может как традиционным топливом, так и электроэнергией от аккумуляторов.

Каждый из двигателей обладает своей определенной функцией. К примеру: если автомобиль стоит, например в пробке, или движется медленно, будет работать электромотор. Когда же машина набирает ход, в дело вступает бензиновый двигатель.

Плюсы гибридных автомобилей

Самый главный плюс гибридных автомобилей в том, что они очень экономичны. Как правило, расход топлива у них на 25% меньше, чем у автомобилей традиционной схемы. А в условиях постоянно растущих цен на бензин, этот пункт является самым важным.

Следующий по важности пункт, это экологичность. Гибриды наносят меньше урона нашей эко-системе, чем обычные машины. Достигается это путем более рационального расхода топлива. Также, при полной остановке автомобиля, бензиновый двигатель прекращает работу, отдавая инициативу электромотору. То есть при остановках, выбросов углекислого газа в атмосферу практически не происходит.

В отличие от батарей электромобиля, в гибридах, батареи могут подзаряжаться от бензинового мотора. Что делает его запас хода достаточно большим. Кроме того, он дольше обходится и без заправки бензином.

Многие думают, что гибриды, по характеристикам, намного уступают традиционным автомобилям. Это не так. Все необходимые характеристики (мощность, разгон от нуля до ста и так далее), у них, ничуть не хуже.

Лучше всего, гибридные авто чувствуют себя в городском цикле, в которых бывают очень частые остановки и двигатель много работает при холостом ходе. Практически, в городе он работает как электромобиль. Если говорить о смешанном цикле, то здесь особых преимуществ у них нет.

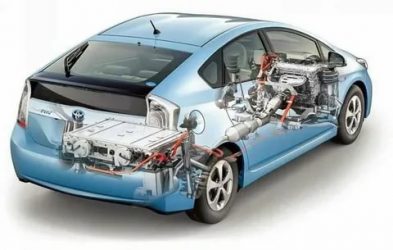

Toyota Prius — самый популярный «гибрид» в России.

Как было уже сказано, если автомобиль стоит на месте, то он переходит в режим работы электродвигателя. Что дает практически полную бесшумность.

Ну и заправляется гибридный автомобиль обычными углеводородами, то есть бензином. Все осуществляется стандартным способом, как и у традиционных авто.

Минусы гибридных автомобилей

Не бывает ничего идеального, и здесь тоже есть свои минусы. И главный из них в том, что ремонт гибридных автомобилей обходится на порядок дороже, чем ремонт машины с традиционной комплектацией. Объясняется это сложностью конструкции устройства двигателя.

Также, из-за сложности в конструкции, сложно найти профессионалов, которые смогут заняться починкой двигателя.

Аккумуляторы, которыми укомплектованы гибриды, могут саморазряжаться. Кроме того, они не выдерживают больших перепадов температур, и срок их службы довольно ограничен.

Кроме того, пока неизвестно, как использованные аккумуляторы влияют на окружающую среду. Поэтому, и их утилизация является проблемой.

Несмотря на то, что плюсов у гибридных автомобилей все же больше, в России они пока не популярны. Одна из причин этого – цена. Стоимость самого популярного, в нашей стране, гибрида Toyota Prius, составляет от 1 200 000 рублей. А этот автомобиль является самым дешевым гибридом. Также, для массового покупателя планируют выпустить российскую разработку гибридного автомобиля, так называемый «Ё-Мобиль». Цена его может составить от 350 000 рублей. Однако данный проект был закрыт.

BMW ActiveHybrid X6 — самый мощный на сегодня гибридный автомобиль.

В связи с борьбой за экологию, во всем мире покупателей стимулируют приобретать гибриды. Так, в США существует ряд налоговых льгот для владельцев таких авто, и даже бесплатные парковочные места. В нашей стране также собираются вводить подобные законы. В частности, уменьшение пошлин на ввоз гибридных автомобилей.

Двигатели, работающие на углеводородах, медленно, но верно будут терять свои позиции. И гибриды, это один из таких шагов. Однако, пока цены на них останутся на прежнем уровне, спрос на них будет небольшой.

Гибридный двигатель: что это такое?

Гибридный автомобиль (hybrid) представляет собой транспорт, который оснащается не привычным двигателем внутреннего сгорания, а так называемым гибридным силовым агрегатом. Главным отличием гибридных автомобилей является то, что транспортные средства данного типа приводятся в движение посредством использования нескольких источников энергии: тепловой и электрической. Другими словами, гибридная машина имеет на борту несколько типов двигателей, которые приводят в движение автомобиль.

Что касается самого понятия гибридного двигателя, то данный термин многими ошибочно понимается как особая силовая установка. На самом деле под «гибридом» следует понимать несколько двигателей разного типа, которые объединены в комплексную единую систему по преобразованию различных источников энергии в полезную работу. В современном автомобилестроении машины гибриды оснащаются двумя типами силовых агрегатов: электродвигатель работает в паре с двигателем внутреннего сгорания.

Основные преимущества и недостатки гибридных авто

Главным плюсом от использования тандема ДВС и электромотора стало заметное снижение расхода горючего. Показатель расхода топлива у современных гибридных машин до 30 % меньше по сравнению с обычными авто. Сжигание меньшего количества бензина или солярки одновременно позволило снизить уровень токсичности гибридов. Получается, гибридные авто являются  более экономичными и дружелюбными к окружающей среде сравнительно с традиционными аналогами, которые оснащаются только ДВС. Также гибриды производят меньше шума в процессе работы.

Что касается электромобилей, гибридные решения сравнительно с электрокарами имеют больший запас хода, а также являются «универсальными» с точки зрения повседневной эксплуатации. Гибрид не требует обязательной зарядки от электросети и заправляется простым бензином. После сжигания топлива часть энергии накапливается в аккумуляторе, от которого приводится в действие электродвигатель. Дополнительным источником питания для заряда аккумулятора выступает рекуперация торможения, то есть преобразование кинетической энергии движущегося авто в электричество.

Также гибридные авто имеют целый ряд конструктивных решений и максимум вспомогательных систем для высокой экономичности и снижения уровня вредных выбросов: система старт-стоп, изменение фаз ГРМ, система EGR, подогрев ОЖ отработавшими газами и т.д.

К недостаткам гибридов эксперты относят высокую начальную стоимость, а также определенные сложности в процессе ремонта и обслуживания подобных машин. Еще одним минусом является возможный критический разряд аккумулятора гибрида и быстрый выход из строя данного элемента в условиях значительных колебаний температур.

Стоит добавить, что хотя гибридные машины демонстрируют высокие показатели экономичности в городском потоке (постоянные остановки, работа в режиме холостого хода, движение на малых скоростях), на трассе эффективность гибридной силовой установки не так заметна. Дело в том, что в основе работы гибридов лежит определенное распределение нагрузок между агрегатом на электротяге и двигателем на углеводородах. Для поддержания высокой скорости основная нагрузка ложится именно на ДВС, в результате чего расход топлива закономерно возрастает.

Как взаимодействует ДВС и электромотор в гибридах

Одной из первых разработок была схема, в которой каждая из силовых установок задействуется при определенных условиях. Если машина простаивает или движение происходит на малой скорости, тогда колеса крутит электродвигатель. Для ускорения и дальнейшего поддержания скорости подключается бензиновый двигатель. Последующее развитие технологии привело к тому, что на гибридах встречается несколько вариантов реализации взаимодействия привычного двигателя и электрического мотора. Такое взаимодействие может быть:

• последовательным;
• параллельным;
• последовательно-параллельным;

Последовательное взаимодействие

Последовательная схема напоминает электромобили, так как движение транспортного средства реализуется посредством работы электромотора. ДВС в такой конструкции подключается к генератору, от генератора питание поступает на сам электродвигатель, а также параллельно происходит заряд аккумуляторной батареи. На одном заряде литий-ионного аккумулятора с увеличенной емкостью зачастую можно пройти около 50 км. пути, после чего задействуется ДВС, который продлевает указанный отрезок до 10 раз (около 500 км.)

Параллельное взаимодействие

Гибриды с параллельным взаимодействием установок предполагают возможность как отдельной работы ДВС и электромотора, так и одновременное функционирование. Данная конструкция реализуется путем объединения при помощи специальных муфт электрического агрегата, двигателя внутреннего сгорания и трансмиссии. Подобные автомобили гибридного типа получают маломощный электродвигатель, который не только движет автомобиль, но и отдает мощность при разгоне. Зачастую такой электромотор является стартером и автомобильным генератором, конструктивно занимая промежуточное положение между ДВС и КПП.

Последовательно-параллельное взаимодействие

В указанной конструкции двигатель внутреннего сгорания и электромотор соединяются посредством планетарного редуктора. Особенностью данной схемы реализации является то, что каждая силовая установка может задействоваться и отключаться, отдавая при этом минимум или максимум мощности на колеса. Более того, указанная мощность отдается отдельно или одновременно. В устройстве такой схемы присутствует генератор, который питает электромотор гибрида.

Лидером на рынке гибридных автомобилей сегодня является корпорация Toyota, которая использует последовательно-параллельную реализацию под названием Hybrid Synergy Drive.

Электрический двигатель, ДВС и генератор объединены в общую систему посредством планетарного редуктора. Двигатель внутреннего сгорания отдает минимум мощности на «низах» (цикл Аткинсона), позволяя экономить топливо. Гибридный автомобиль с такой схемой взаимодействия предполагает:

1. Экономичный режим движения только на электротяге с отключенным ДВС, во время которого электромотор питается от аккумулятора.
2. Поддержание заданной скорости путем распределения мощности ДВС на колеса и генератор, от которого питается параллельно работающий электродвигатель. Также осуществляется дозарядка аккумулятора.
3. Режим интенсивного ускорения и серьезных нагрузок, когда ДВС и электромотор работают параллельно. В данном режиме электрический двигатель питается от батареи, без отбора мощности у генератора.

Эксплуатация гибридов: разрушаем мифы

• Гибридные авто являются новинкой, которая до конца не усовершенствована и имеет множество недоработок. Это миф, так как бренд Тойота занимается полномасштабным серийным производством гибридных моделей почти 20 лет.
• В гибридах разряжаются аккумуляторы, что приводит к проблемам. Это правда, но только частично. На начальных этапах развития технологии подобные случаи встречались, но сегодня высокоточная электроника не допускает глубокого разряда батареи.
• Гибридные авто чаще ломаются, их дорого и сложно ремонтировать. Это миф, так как гибридные автомобили не менее надежны в эксплуатации по сравнению с обычными дизельными и бензиновыми ДВС. Большинство СТО комплексно обслуживают гибриды наравне с обычными авто. Более того, КПП в гибридах исключает наличие фрикционов, что делает такую трансмиссию простой и надежной, чего не скажешь о различных типах АКПП. Что касается ДВС, мотор на гибридах чаще работает на низких оборотах, не выходит на пиковые нагрузки. Если также учесть цикл Аткинсона, тогда моторесурс двигателя на гибриде намного больше обычного мотора.
• ДВС гибрида имеет меньшую мощность, такие авто теряют в динамике сравнительно с аналогами. Да, мощность ДВС на гибридах меньше, но за счет добавления электромотора суммарная мощность установок значительно превосходит мощность обычных аналогов с одним бензиновым мотором.
• Расход гибридной машины на практике не сильно отличается от обычного авто. Частично это правда, так как показатель расхода гибридных автомобилей напрямую зависит от режимов езды. Для достижения максимальной экономичности необходимо изменить стиль вождения на медленный, спокойный и плавный, избегая разгонов, активного дросселирования и т.д. Другими словами, сильные нажатия на педаль газа будут давать команду системе управления к тому, что необходимо завести ДВС.

Идея экономии горючего в гибридных авто состоит в том, чтобы при заряженном аккумуляторе как можно дольше двигаться только на электротяге на скоростях до 60 км/ч., чего зачастую хватает в плотном городском потоке.

 Также необходимо добавить, что система учитывает большое количество факторов: наружную температуру, степень прогрева ДВС и ОЖ, заряд батареи, движение под уклон или на горку и т.д. В разных условиях гибрид может задействовать ДВС, а может передвигаться только на электрической энергии.

• Аккумулятор для гибрида трудно найти в свободной продаже, а также батарея занимает много места в багажнике автомобиля. Это миф, так как аккумуляторы для гибридов всегда доступны к заказу в авто магазинах, а также представлен широкий выбор на различных Интернет-ресурсах. Что касается свободного места, батарея практически не занимает полезное пространство в багажном отсеке.
• На гибридную машину нельзя поставить газ. Это миф, так как мировые производители ГБО производят оборудование, совместимое с электронным блоком управления гибридным авто.

Как работает гибридный двигатель: принцип работы

Главный силовой агрегат современных машин – двигатель внутреннего сгорания. Но в условиях истощения залежей нефти, роста требований к экологической чистоте топлива инженеры прибегают к новым технологиям. Полный отказ от углеводородного топлива или снижение его расхода обеспечивают электрический мотор или гибридный машинный двигатель. Последнюю деталь устанавливают на современных авто.

История гибридных двигателей

Гибридный автомобильный двигатель – это система из бензинового мотора внутреннего сгорания и электродвигателя. Впервые выпуском подобного транспорта занялся бренд Parisienne des Voitures Electriques в 1897 году. Американская компания General Electric приступила к производству гибридов с 1900 году. Инженеры корпорации создали машину с четырехцилиндровым двигателем на бензине. Абсолютно новый вид транспорта был экономически нецелесообразным по причинам низкой мощности и дешевизны топлива.

Интересно знать! Грузовики-гибриды несерийно выпускались в Чикаго до 1940-х годов.

Ввиду ухудшения экологической обстановки, подорожания топлива для ДВС идея создания смешанных силовых агрегатов стала актуальной в наше время. Серийное производство гибридов практически первыми наладил бренд Тойота. Авто Toyota Prius liftback были выпущены в 1997 году. В 1999 Хонда презентовала модель Insight. На 2014 год количество гибридов составило более 7 млн.

Принцип работы и устройство гибридных двигателей

Современные инженеры подробно объясняют, что же такое мотор-гибрид в машине.  Двигатель представляет собой систему из бензиновой (дизельной) и электрической силовых установок. Для полноценной работы цепи задействуются другие узлы с компьютерным управлением.

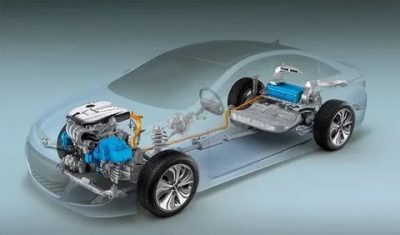

Полная конструкция гибрида

Понять, как же работает современный гибридный автомобильный двигатель, поможет описание его устройства. Мотор состоит из:

• двигателя внутреннего сгорания. Конструкция детали разрабатывалась так, чтобы облегчить вес, минимизировать затраты топлива и количество вредных выбросов;
• электрического двигателя. Он сгенерирован с топливным баком и может вырабатывать энергию для заряда АКБ. Деталь встраивается в силовую систему или располагается отдельно. Есть модели с двумя вариантами размещения;
• трансмиссии. В зависимости от типа гибрида существуют интегрированные коробки передач, КПП с механикой или автоматическим управлением. Некоторые детали работают по принципу плавной нагрузки;
• топливного бака. Обеспечивает подачу топлива в ДВС;
• аккумуляторы. В гибридных машинах устанавливаются две батареи – высоковольтная для работы мотора и на 12 В для запитки бортовой системы. Системы запускаются от аккумулятора стандартного типа – высоковольтный и инвертор функционируют только при постоянном охлаждении;
• инвертор. Нужен для преобразования тока, идущего от высоковольтного аккумулятора в переменный трехфазный для электромотора, регулировки распределения энергии;
• генератор. Работает по принципу электрического агрегата, производит электроэнергию.

При сгорании 1 л бензина и от работы аккумулятора массой 4,5 ц получается одинаковое количество энергии.

Функционирование двигателя-гибрида

Принцип бесперебойной работы современного гибридного двигателя основывается на отдельном или одновременном функционировании ДВС и электромотора. Для управления системой применяется бортовой компьютер. Прибор по режиму движения определяет вид активного силового агрегата:

• на городских дорогах требуется электродвигатель с небольшой мощностью;
• при езде на загородном шоссе задействуется топливный мотор;
• в смешанном режиме (периодические остановки и ускорения) агрегаты работают вместе.

Важно! В процессе работы ДВС происходит зарядка электрического мотора.

Схемы взаимодействия мотора и ДВС

Развитие технологии гибридных двигателей привело к реализации нескольких вариантов взаимодействия электроагрегата и стандартного мотора.

Последовательная схема

В схеме series hybrid ДВС активирует генератор, вырабатывающий энергию для запитки электрического двигателя, вращающего колеса. Последовательный автомобиль-гибрид задействует маломощный ДВС, но только в условиях максимального КПД. Модели-малолитражки выпускаются с большой АКБ.

Параллельная схема

Оснащение машины системой parallel hybrid обеспечивает вращение колес от бензинового и электрического мотора. Электрическая установка также выполняет функции стартера и генератора, располагается между коробкой передач и ДВС.  Дополнительная мощность создается электродвигателем в зависимости от режима езды. Аккумуляторные батареи отличаются компактностью, заряжаются при движении машины.

Подробное описание параллельной схемы для гибридной силовой моторной установки современного автомобиля отмечает ее недостаток. Электрический двигатель не выполняет одновременное вращение колеса и зарядку батареи.

Последовательно-параллельная схема

Смешанный гибрид совмещает последовательную и параллельную схему работы. Электрические агрегаты работают как генератор, создавая электроэнергию и как мотор, создавая тягу. Для объединения двигателей используется планетарный редуктор. ДВС вырабатывает минимум мощности при цикле Аткинсона, что обеспечивает экономию топлива. Устройство параллельно-последовательной схемы и принцип для работы смешанного гибридного двигателя предполагают:

• работу в эконом-режиме. На электрической тяге ДВС выключен, запитка электромотора происходит от аккумулятора;
• поддержку скорости движения. Мощность ДВС распределяется по колесной системе и генератору. В это время выполняется одновременная запитка параллельного электроагрегата и дозарядка АКБ;
• интенсивное ускорение. При высоких нагрузках ДВС и электрическая часть функционируют параллельно. Электромотор подпитывается от батареи без утраты мощности генератором.

Важно! Наиболее эффективно принцип комбинированной тяги реализован у бренда Тойота и называется Hybrid Synergy Drive.

Преимущества и недостатки гибридных авто

Транспорт с гибридной силовой установкой расходует на 30 % меньше топлива по сравнению со стандартными моделями. На этом преимущества использования гибридного автомобильного двигателя не заканчиваются:

• минимальное количество вредных выбросов за счет технологий рекуперативного торможения, наличия емкой АКБ;
• согласованность функций ДВС и электромотора;
• полезные инновации – опции стоп-старта, рециркуляции отработанных газовых смесей (подогревают тосол), изменение фазы распределения газов;
• наличие водяного насоса с электроприводом, системы климат-контроля и усиления руля, улучшенного качения покрышек;
• эффективность при работе на холостом ходу в городских условиях;
• возможность продолжительной поездки без дозарядки аккумулятора – заправляется бак;
• поддержка выбранного режима за счет компьютерного управления;
• низкий уровень шума работающего мотора.

Гибридные автомобили — что это и как работает

     Автомобиль гибрид – это транспортное средство будущего времени.  Использование двух двигателей позволяет значительно сократить расход топлива (при движениях в условиях города), а также достичь минимального периода разгона с места старта до 100 км/ч. Кроме того, машина гибрид не наносит вреда окружающей среде. Это важно, если учесть, что проблемы экологии в развитых странах волнуют не только автолюбителей, но и всю прогрессивную общественность.

Устройство гибридных автомобилей

     У каждой такой машины установлено два мотора: ДВС (двигатель внутреннего сгорания) и электрический аккумулятор. Последний тип двигателя «подзаряжается» путем преобразования кинетической энергии. Таким образом, электротяга начинает работать при заряженном моторе и при низком скоростном режиме от 20 до 40 км/ч.

Принцип работы гибридных автомобилей

     Устройство автомобилей «нового поколения» безупречно и просто. Заправка осуществляется бензином. Когда загорается знак нулевого уровня топлива, то к работе подключается электродвигатель. При этом два мотора объединены конструкторами в единую систему, чтобы полноценно использовать два вида энергии – тепловую и электрическую.

      Виды взаимодействий внутри отсека двигателя:

• Последовательный вид. (По этому принципу работают электромобили).

Последовательный вид работы гибридной установки применяется на набирающем популярность гибриде от компании Nissan — это Note.

• Параллельное взаимодействие. (В данном случае электромотор одновременно является стартером.)
• Последовательно-параллельное совмещение. (При этом варианте функционируют обе схемы).

Последовательно-параллельная вид работы гибридной установки применяется на самом популярном гибриде от компании Тойота — это Приус.

Плюсы и минусы автомобиля  гибрида

Гибрид авто имеет массу достоинств. Среди них:

• Расход бензина в пробках сокращается на 20-25 процентов.
• АКБ подзаряжается во время движения.
• Возможность зарядки от сети мощностью 220 в.
• Мгновенный разгон (за 7 секунд машина ускоряется до 100 км/ч).
• Мало выбросов углекислого газа в окружающую среду.
• Отличная работа (КПД) в городской среде.
• Уменьшение износа деталей тормозной системы.
• Режим электродвигателя отличается бесшумностью.

     При покупке гибрида обнаруживаются и недостатки. На трассах выгоды гибридных машин не так очевидны. Аккумуляторы нового типа не характеризуются большим сроком службы. Напротив, любой резкий скачок температурных режимов может стать причиной преждевременной поломки. А утилизация отработанного мотора – целая проблема для автолюбителя.

     Тем не менее, достоинства автомобиля оцениваются по высшему разряду. При покупке электромобиля потребителя сдерживают только цены. Впрочем, и ремонт, и стоимость запасных частей обойдутся дороже. Не каждый профессионал возьмется за восстановление сложной конструкции движка.

Обслуживание и эксплуатация гибрида в зимний период

     Бытует мнение, что, когда наступают холода, электромобиль гибрид не используется: аккумулятор категорически не переносит критических температур и выходит из строя. На практике собственники машин активно эксплуатируют свое движимое имущество даже при – 26 градусов при соблюдении некоторых условий эксплуатации транспортного средства:

• Перед началом сезона проводится диагностика батареи.
• При наступлении зимнего периода собственник поддерживает зарядку АКБ до 70 процентов.
• Если владелец не планирует пользоваться автомобилем зимой, то не нужно забывать заводить машину не менее чем три раза в неделю.
• При разрядке батареи возможно «прикурить» средство передвижения. Для этого не рекомендуется нажимать на педаль газа. Для восстановления работоспособности автомобиля достаточно положить провода на батарею, подождать некоторое время и начинать заводить стартер.

     В гараже гибридный автомобиль не хранится. Он просто готовится к зимнему сезону. На станции технического контроля проверяются следующие компоненты и агрегаты: дроссельную заслонку, свечи, катушку зажигания. Обязательная диагностика проводится раз в год.

Марки гибридных автомобилей

     Первый электромобиль был изобретен еще в 1899 году Фердинандом Порше и с тех пор началась «гибридизация», но серийно машины будущего стали выпускаться только ровно через век. Первопроходцем считается Toyota Pirus, вышедшая с конвейера в Японии в 1997 году.

     В России на сегодняшний момент предлагаются следующие виды гибридных машин:

• Audi Q Данное транспортное средство имеет мощность 245 лошадиных сил и разгоняется до максимальной скорости в 222 км/ч. Благодаря электромотору к базовой стоимости автомобиля прибавляется 1 миллион рублей. Таким образом, цена поднимается до 2 миллионов 500 рублей. Audi Q Автомобиль разгоняется до 100 км ровно за 7.3 секунд. Расход топлива равняется 6.2 л на 100 км.
• BMW ActiveHybrid Стоимость данной модели составляет 5 миллионов рублей.
• Cadillac Escalade. Американец по праву признан городским хэтчбеком. Его характеристики: полный привод, мотор 337 лошадиных сил, скорость до 180 км/ч.
• Lexus RX400h — это доступная марка для среднего класса. За 1 миллион 200 тысяч будущий владелец получает минимальный расход бензина в городских условиях – до 3,9 литров.
• Honda Civic Hybrid — Очень надежный и экономичный автомобиль.
• Mercedes-Benz S Гибрид-седан считается самой дешевой моделью. Мотор и электродвигатель имеют суммарную мощность 299 лошадиных сил.
• Toyota Prius. Эта марка – самая дешевая в России (1 миллион 200 тысяч рублей). Он ускоряется за 10,4 секунд и экономит топливо из расчета 3,7 на трассе и 3,9 – в пробках.

     Электродвигатель рассматривается автолюбителями как альтернативный источник энергии. Его заводская установка позволяет придать автомобилю небывалую динамичность, мощность. Кроме того, у автолюбителя не возникает проблем с «зелеными» правозащитниками. Также учтите, при осуществлении выгодной покупки собственники могут заезжать на заправочную станцию не чаще, чем 2 раза в неделю. Шагайте в ногу со временем и приобретайте автомобиль будущего!

Устройство гибридного автомобиля

Прототип автомобиля с гибридным двигателем появился еще в конце 19 столетия. Сегодня он представляет собой транспортное средство, способное при небольшой скорости не использовать топливо, а осуществлять движение за счет электрической энергии.

Гибридный двигатель – это система, состоящая из электрического и топливного двигателей. При этом, в период работы каждый может быть задействован как по отдельности, так и оба в независимых циклах.

Устройство и принцип работы

Самый распространенный режим работы гибридного двигателя заключается в том, что при движении авто на небольшой скорости, например, в черте города, используется его электрический блок.  При движении машины по трассе – в работу включается двигатель внутреннего сгорания (ДВС). В случае большой нагрузки, например, при резких подъемах в гору, в работу включаются оба двигателя.

Безусловно, к плюсам такого устройства можно отнести то, что при использовании электрического двигателя, значительно сокращается расход топлива, так как он работает от постоянно восполняемой энергии аккумулятора.

Возможность, хотя бы отчасти, снизить количество выбрасываемых вредных веществ в воздух – еще один плюс гибридной системы автомобиля.

Гибриды характеризуются малой мощностью, которую помогает компенсировать ДВС.

Двигатели в гибридах могут быть как бензиновые, так и дизельные. Более того, производители газобаллонного оборудования (ГБО) разработали системы способные работать на этих автомобилях.

Пример конструкции гибрида

Устройство гибрида включает в себя:

— Двигатель внутреннего сгорания. Его устройство и размеры сконструированы таким образом, что позволяет снизить вес, вредные выбросы и расход топлива.

— Электродвигатель разработан с учетом особенностей гибрида. Его сделали не только сгенерировано работающим с топливным блоком, но и уделили особое внимание показателям мощности. Параллельно он вырабатывает энергию для подзарядки АКБ автомобиля. Может быть выполнен встроенным в силовую установку или размещаться отдельно от неё, в некоторых моделях используются сразу оба варианта.

— Трансмиссия. Работа трансмиссии гибрида фактически совпадает с ее устройством на обычных автомобилях. Но, в зависимости от вида гибридного двигателя, они могут отличаться. Коробки передач в них бывают, как гибридные с интегрированным электродвигателем, так и обычные механического и автоматического исполнения. Например, трансмиссия автомобиля Toyota устроена с разветвлением потоков мощности. Двигатель такого типа работает в режиме плавных нагрузок, что помогает значительно экономить расход топлива.

— Топливный бак. Необходим для питания топливом ДВС. Для наглядности того, что топливная система имеет ряд преимуществ, хотелось бы привести один факт в пользу этого: энергия, получаемая при сгорании 1 литра бензина сопоставима с энергией, вырабатываемой аккумулятором весом около 450 кг.

— Аккумулятор. Его главная функция – выработка достаточного уровня энергии для работы электродвигателя. В авто используется две батареи, высоковольтная и обычная на 12 (В) для питания бортовой сети. Изначально до запуска всех систем питание идет только от стандартного аккумулятора, так как для работы высоковольтной батареи и инвертора необходимо постоянное охлаждение.

-Инвертер преобразует постоянный ток высоковольтной батареи в переменный трехфазный для электродвигателя и наоборот. Также регулирует распределение энергии и управляет электродвигателем.

— Генератор. Его принцип работы такой же как у электродвигателя, но направлен на вырабатывание электрической энергии.

3 типа гибридных агрегатов

Как было уже отмечено ранее, гибридная система автомобиля представляет собой комбинирование моторов, своего рода, две разных скрещенных технологии. Технику гибридного привода характеризуют в двух направлениях – это двухтопливный или бивалентный и гибридный силовой агрегат.

Данное разделение на две комбинации силовых агрегатов определено для их классификации по разному принципу работы.

Устройство гибридного силового агрегата включает в себя двигатель внутреннего сгорания и электродвигатель-генератор. Таким образом, электродвигатель это и генератор энергии, и тяговый электродвигатель, и стартер для пуска ДВС.

Существует три типа гибридного силового агрегата. Главным критерием для классификации служит исполнение основной конструкции. Следовательно, выделяют: микрогибридный силовой агрегат, среднегибридный силовой агрегат и полногибридный силовой агрегат.

Микрогибридный силовой агрегат

Концептуальная особенность данного типа привода заключается в его электрической части, которая необходима только для выполнения функции «старт-стоп». При этом, часть выработанной кинетической энергии повторно используется как электроэнергия (процесс рекуперации).

Привод исключительно за счет работы электрической тяги не возможен. Рабочие характеристики 12-вольтного аккумулятора гибрида с наполнителем из стекловолокна приспособлены к частым пускам двигателя. Также для накопления энергии от рекуперации может использоваться накопитель в виде электрохимического конденсатора.

Микрогибрид от компании Mazda

Среднегибридный силовой агрегат

Электрический привод помогает работе двигателя внутреннего сгорания. При этом, движение гибрида лишь за счет электротяги не осуществляется. У данного типа гибридного мотора электрическая энергия регенерируется при торможении, а затем накапливается в высоковольтной аккумуляторной батарее.

Устройство высоковольтной АКБ гибрида и всех его электрических частей отвечает необходимому уровню напряжения, что позволяет вырабатывать достаточно высокую мощность. В итоге, благодаря поддержке ДВС электродвигателем, его работа характеризуется максимальной эффективностью.

Полногибридный силовой агрегат

Работа двух моторов: электродвигателя и двигателя внутреннего сгорания, в данном типе комбинируется между собой. Полногибридный тип позволяет машине двигаться только за счет электрической тяги и достаточно большое расстояние. При определенных условиях силовой агрегат функционирует как среднегибридный.

В этих автомобилях устанавливаются достаточно мощный электродвигатель и высоковольтные АКБ большего объема, что и позволяет им выдавать такие характеристики. Основой подзарядки батареи выступает также процесс рекуперации энергии.

Функция «старт-стоп» реализована для двигателя внутреннего сгорания, который запускается только при необходимости. А разъединение ДВС с электродвигателем осуществляется за счет установленного сцепления между ними, поэтому они могут функционировать независимо друг от друга.

Схемы взаимодействия работы электродвигателя и ДВС

Автомобили-гибриды сконструированы по трем схемам взаимодействия двигателей. Рассмотрим каждую из них.

Последовательная схема взаимодействия

Данный принцип устройства представляет собой самый простой вариант автомобильного двигателя-гибрида. Его схема работы такая: крутящий момент от двигателя внутреннего сгорания идет к генератору. Затем генератор вырабатывает необходимое для работы электричество и передает его в аккумулятор. Дополнительно подзаряд аккумулятора осуществляется и путем процесса рекуперации кинетической энергии. В этой схеме движение автомобиля осуществляется лишь за счет электрической тяги.

Данная схема характеризуется последовательным преобразованием энергии, т.е. энергия, поступающая от сгораемого топлива в двигателе внутреннего сгорания, превращается в механическую, далее трансформируется в электрическую за счет генератора, и затем вновь преобразуется в механическую энергию.

Положительные стороны последовательной схемы:

1. Работа двигателя внутреннего сгорания осуществляется на неизменных оборотах.
2. Не возникает необходимости в двигателе с большой мощностью и потреблением топлива.
3. Коробка передач, как и сцепление здесь не нужны.
4. Электрическая энергия высоковольтной АКБ гибрида позволяет двигаться автомобилю с заглушенным ДВС.

Отрицательные стороны последовательной схемы:

1. На этапах преобразования энергии происходит ее потеря.
2. Габариты и стоимость АКБ достаточно высокие.

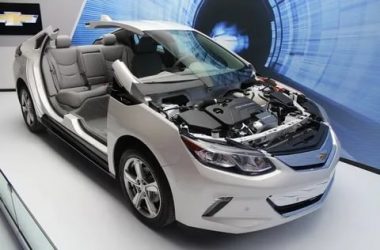

Самый яркий представитель гибридного автомобиля с последовательной схемой взаимодействия Chevrolet Volt

Если говорить о самом подходящем варианте движения автомобиля с последовательной схемой взаимодействия, то это городской трафик с частыми остановками, когда постоянно в работу включается система рекуперации энергии.

Параллельная схема взаимодействия

Такое название эта схема получила потому что, двигатели авто работают постоянно вместе. Принцип работы данного типа взаимодействия двух модулей происходит за счет электроники авто, электродвигателя и ДВС. Оба двигателя соединены с коробкой передач по средствам планетарной передачи.

Чисто на электрической энергии такие гибриды способны ехать не продолжительное время, при этом ДВС отключается от трансмиссии сцеплением.

Блок управления распределяет крутящий момент от обоих двигателей в зависимости от режима движения автомобиля. Двигателю внутреннего сгорания отведена более важная роль, а электродвигатель запускается при необходимости дополнительной тяги, например, когда авто резко ускоряется. При торможении или плавном движении электромотор работает как генератор электроэнергии.

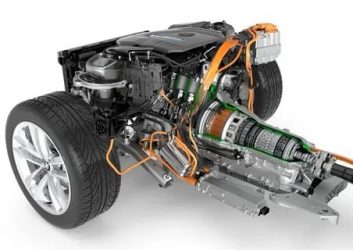

Электромотор внедрен в коробку передач BMW 530E iPerformance

Существуют модификации с электродвигателем отдельно от ДВС, они представляют собой сложную систему, но в тоже время эффективную. Этот модуль состоит из двух электромоторов, тягового соединенного через планетарную передачу со вторым, который служит генератором и стартером.

В такой схеме ДВС не связан напрямую с колесами, что позволяет постоянно передавать часть момента генератору и подзаряжать батарею.

Силовая установка параллельного гибрида с независимыми электромоторами

Положительные стороны параллельной схемы:

Так как основная работа отведена ДВС, то не возникает необходимости в установке мощной высоковольтной батареи. Двигатель внутреннего сгорания напрямую связан с ведущими колесами, поэтому потери энергии значительно меньше.

Отрицательные стороны параллельной схемы:

Самый главный минус данной схемы – это больший расход топлива в сравнении с другими схемами взаимодействия двигателей. Получается, что сэкономить на городском трафике не получится, наиболее удачным вариантом будет движение по трассе.

Последовательно-параллельная схема взаимодействия

Уже само название этой схемы указывает на то, что данный тип – это вариант совмещения двух ранее рассмотренных схем: последовательной и параллельной. Движение автомобиля на низкой скорости и его старт с места осуществляется только за счет силы электрической части.  ДВС поддерживает работу генератора авто, как при последовательной схеме взаимодействия. Передача крутящего момента от ДВС на колеса происходит при движении на большой скорости.

При высоких нагрузках, требующих повышенной мощности, генератор автомобиля может не выдать нужное количество энергии, и в таком случае электродвигатель питается дополнительно от аккумулятора, как при параллельной схеме взаимодействия.

В данной схеме предусмотрен дополнительный генератор, он подзаряжает АКБ. Электродвигатель необходим только для привода ведущих колес и для обеспечения рекуперативного торможения.

Часть крутящего момента, переходящая от двигателя внутреннего сгорания, уходит на ведущие колеса, а некоторая его часть – для работы генератора, который в свою очередь питает электродвигатель и заряжает АКБ.

За направление крутящего момента на колеса, генератор или электродвигатель и его соотношении отвечает планетарный механизм – распределитель мощности. Регулировкой подачи мощности из генератора и батареи занимается электронный блок управления автомобиля.

Также эта технология применяется и на гибридных полноприводных авто. На передней оси установлен ДВС с электродвигателем по параллельной схеме, а на задней только электродвигатель имеющий связь с ДВС по последовательной схеме.

Полноприводный гибрид от компании Mitsubishi

Положительные стороны последовательно-параллельной схемы:

Не сложно догадаться, что неоспоримым плюсом данной схемы гибрида является его большая экономичность топлива в сочетании с хорошими мощностными характеристиками. Ценители природы оценят ее экологичность.

Отрицательные стороны последовательно-параллельной схемы:

Среди отрицательного – это более сложная конструкция по сравнению с предыдущими схемами, и как следствие, большая цена. Поскольку необходим дополнительный генератор, емкая АКБ и сложная электронная схема управления.

Заключение

Мы рассмотрели все типы гибридов и схемы их взаимодействия, но в целом существует множество видов, которые сложно отнести к одной из них, поскольку с течением времени технологии все больше смешиваются и дорабатываются.

На одних используют гидромуфты с редуктором вместо планетарной передачи, на других экспериментируют с задним расположением ДВС или вообще разносят по двум осям ДВС и электродвигатель. Конструкторы не останавливаются на достигнутом и все больше развивают это направление.

Автомобили с гибридным двигателем, плюсы и минусы, принцип работы

Подавляющее большинство современных автомобилей в качестве силового агрегата используют двигатель внутреннего сгорания. На фоне постепенного истощения запасов нефти, а также возрастающих требований к экологичности, автоинженеры разрабатывают новые технологии, позволяющие отказаться от использования углеводородов в качестве топлива или, как минимум, снизить расход.

Решить эту проблему можно двумя способами: установить вместо ДВС электромотор или гибридный двигатель. К последнему прибегают многие автомобильные марки.

Как видно из названия, подобный силовой агрегат представляет из себя классический двигатель внутреннего сгорания и одновременно электродвигатель, объединенные в одно целое. По многим причинам такое решение предпочтительнее одной только электрической тяги.

На сегодняшний день электромобиль имеет серьезные минусы. Наиболее значимые из них – это отсутствие развитой сети электрозаправок, а также недостаточная дальность поездки без дозарядки (у разных моделей электромобилей она составляет от 80 до 160 км).

К тому же на то, чтобы полностью зарядить батареи потребуется несколько часов, а значит, мобильность такого авто ограничивается поездками от дома до работы и обратно.

Тем не менее, нельзя забывать и про плюсы электромотора, среди которых более высокий КПД (у ДВС максимальный КПД достигается только на определенных оборотах), отсутствие каких-либо выбросов, большой крутящий момент.

Электрический двигатель, в отличие от работающего на нефтепродуктах, не нуждается в постоянной подаче топлива. Он может находиться в выключенном состоянии сколь угодно долго, пока на него не будет подано напряжение. При подаче электричества он практически моментально передает колесам максимальную тягу.

Гибридный двигатель совместил преимущества обоих моторов, благодаря чему достигается экономичность, экологичность и неплохие динамические характеристики.

Принцип работы гибридных двигателей

Гибридный двигатель устроен таким образом, что оба мотора работают, условно говоря, друг на друга. Двигатель внутреннего сгорания крутит генератор и снабжает энергией электромотор, а тот позволяет «напарнику» работать в оптимальном режиме без резких колебаний и нагрузок. К тому же, гибриды обычно оснащаются системой рекуперации кинетической энергии KERS (аналогичную той, что применяется на болидах Формулы-1).

Эта система позволяет заряжать аккумуляторные батареи во время торможения и при движении машины накатом. Принцип ее работы в том, что при торможении колеса приводят в действие электромотор, который в этом случае сам играет роль генератора и заряжает аккумуляторы. Особенно полезна KERS при езде по городу в режиме «тронулся-остановился».

Список автомобилей с гибридными двигателями

Audi Q5 Hybrid

BMW Active Tourer

Chevrolet Volt

Ford Escape Hybrid (Fusion Hybrid)

Hyundai Sonata Hybrid

Honda CR-Z (Insight Hybrid)

Jaguar Land Rover

Mitsubishi Outlander PHEV

Nissan Altima Hybrid

Toyota Prius (Camry, Highlander Hybrid, Harrier Hybrid

По степени гибридизации силовые агрегаты разделились три типа: «умеренные», «полные» и plug-in. В «умеренных» постоянно работает двигатель внутреннего сгорания, а электромотор включается только тогда, когда необходима дополнительная мощность.

Автомобиль с «полным» гибридом способен двигаться на одной электротяге, не расходуя горючего.

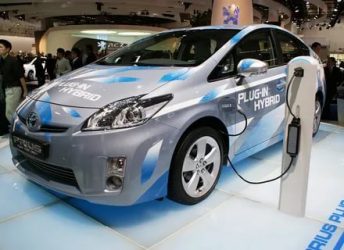

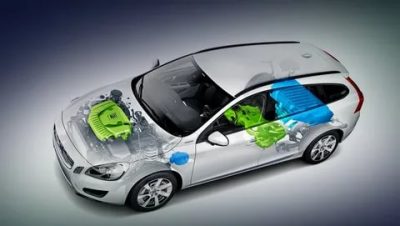

Plug-in, как и полный гибрид, может передвигаться только на электричестве, но имеет возможность заряжаться от розетки, совмещая таким образом все преимущества электромобиля, и избавляясь от его главного недостатка — ограниченного пробега без подзарядки. Когда заряд батарей кончается, plug-in работает как обычный гибрид.

Схемы взаимодействия электромотора и ДВС

Инженеры разных компаний по-разному подходят к вопросу гибридного двигателестроения. Современные машины оснащаются гибридными двигателями, построенными по одной из трех схем взаимодействия топливной и электрической составляющей, которые будут рассмотрены ниже.
