Гибридный двигатель: что это такое?

31 мая, 2020

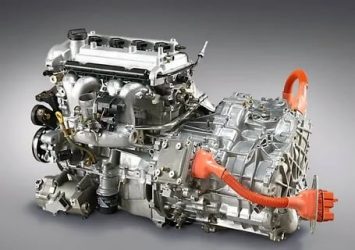

Гибридный автомобиль (hybrid) представляет собой транспорт, который оснащается не привычным двигателем внутреннего сгорания, а так называемым гибридным силовым агрегатом. Главным отличием гибридных автомобилей является то, что транспортные средства данного типа приводятся в движение посредством использования нескольких источников энергии: тепловой и электрической. Другими словами, гибридная машина имеет на борту несколько типов двигателей, которые приводят в движение автомобиль.

Рекомендуем также прочитать статью о том, что лучше выбрать, бензиновый или дизельный двигатель. Из этой статьи вы узнаете об основных плюсах и минусах указанных типов силовых агрегатов.

Что касается самого понятия гибридного двигателя, то данный термин многими ошибочно понимается как особая силовая установка. На самом деле под «гибридом» следует понимать несколько двигателей разного типа, которые объединены в комплексную единую систему по преобразованию различных источников энергии в полезную работу. В современном автомобилестроении машины гибриды оснащаются двумя типами силовых агрегатов: электродвигатель работает в паре с двигателем внутреннего сгорания.

Основные преимущества и недостатки гибридных авто

Главным плюсом от использования тандема ДВС и электромотора стало заметное снижение расхода горючего. Показатель расхода топлива у современных гибридных машин до 30 % меньше по сравнению с обычными авто. Сжигание меньшего количества бензина или солярки одновременно позволило снизить уровень токсичности гибридов. Получается, гибридные авто являются  более экономичными и дружелюбными к окружающей среде сравнительно с традиционными аналогами, которые оснащаются только ДВС. Также гибриды производят меньше шума в процессе работы.

Что касается электромобилей, гибридные решения сравнительно с электрокарами имеют больший запас хода, а также являются «универсальными» с точки зрения повседневной эксплуатации. Гибрид не требует обязательной зарядки от электросети и заправляется простым бензином. После сжигания топлива часть энергии накапливается в аккумуляторе, от которого приводится в действие электродвигатель. Дополнительным источником питания для заряда аккумулятора выступает рекуперация торможения, то есть преобразование кинетической энергии движущегося авто в электричество.

Также гибридные авто имеют целый ряд конструктивных решений и максимум вспомогательных систем для высокой экономичности и снижения уровня вредных выбросов: система старт-стоп, изменение фаз ГРМ, система EGR, подогрев ОЖ отработавшими газами и т.д.

К недостаткам гибридов эксперты относят высокую начальную стоимость, а также определенные сложности в процессе ремонта и обслуживания подобных машин. Еще одним минусом является возможный критический разряд аккумулятора гибрида и быстрый выход из строя данного элемента в условиях значительных колебаний температур.

Стоит добавить, что хотя гибридные машины демонстрируют высокие показатели экономичности в городском потоке (постоянные остановки, работа в режиме холостого хода, движение на малых скоростях), на трассе эффективность гибридной силовой установки не так заметна. Дело в том, что в основе работы гибридов лежит определенное распределение нагрузок между агрегатом на электротяге и двигателем на углеводородах. Для поддержания высокой скорости основная нагрузка ложится именно на ДВС, в результате чего расход топлива закономерно возрастает.

Как взаимодействует ДВС и электромотор в гибридах

Одной из первых разработок была схема, в которой каждая из силовых установок задействуется при определенных условиях. Если машина простаивает или движение происходит на малой скорости, тогда колеса крутит электродвигатель. Для ускорения и дальнейшего поддержания скорости подключается бензиновый двигатель. Последующее развитие технологии привело к тому, что на гибридах встречается несколько вариантов реализации взаимодействия привычного двигателя и электрического мотора. Такое взаимодействие может быть:

• последовательным;
• параллельным;
• последовательно-параллельным;

Последовательное взаимодействие

Последовательная схема напоминает электромобили, так как движение транспортного средства реализуется посредством работы электромотора. ДВС в такой конструкции подключается к генератору, от генератора питание поступает на сам электродвигатель, а также параллельно происходит заряд аккумуляторной батареи. На одном заряде литий-ионного аккумулятора с увеличенной емкостью зачастую можно пройти около 50 км. пути, после чего задействуется ДВС, который продлевает указанный отрезок до 10 раз (около 500 км.)

Параллельное взаимодействие

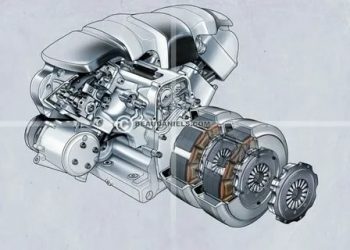

Гибриды с параллельным взаимодействием установок предполагают возможность как отдельной работы ДВС и электромотора, так и одновременное функционирование. Данная конструкция реализуется путем объединения при помощи специальных муфт электрического агрегата, двигателя внутреннего сгорания и трансмиссии. Подобные автомобили гибридного типа получают маломощный электродвигатель, который не только движет автомобиль, но и отдает мощность при разгоне. Зачастую такой электромотор является стартером и автомобильным генератором, конструктивно занимая промежуточное положение между ДВС и КПП.

Рекомендуем также прочитать статью о том, как правильно обкатывать дизельный двигатель. Из этой статьи вы узнаете об основных рекомендациях и предписаниях в период обкатки нового дизельного автомобиля.

Последовательно-параллельное взаимодействие

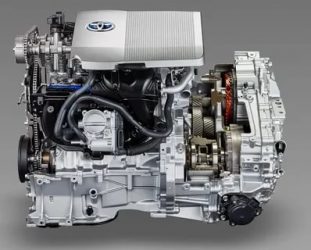

В указанной конструкции двигатель внутреннего сгорания и электромотор соединяются посредством планетарного редуктора. Особенностью данной схемы реализации является то, что каждая силовая установка может задействоваться и отключаться, отдавая при этом минимум или максимум мощности на колеса. Более того, указанная мощность отдается отдельно или одновременно. В устройстве такой схемы присутствует генератор, который питает электромотор гибрида.

Лидером на рынке гибридных автомобилей сегодня является корпорация Toyota, которая использует последовательно-параллельную реализацию под названием Hybrid Synergy Drive.

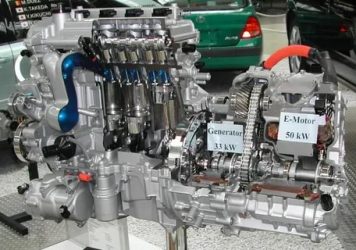

Электрический двигатель, ДВС и генератор объединены в общую систему посредством планетарного редуктора. Двигатель внутреннего сгорания отдает минимум мощности на «низах» (цикл Аткинсона), позволяя экономить топливо. Гибридный автомобиль с такой схемой взаимодействия предполагает:

1. Экономичный режим движения только на электротяге с отключенным ДВС, во время которого электромотор питается от аккумулятора.
2. Поддержание заданной скорости путем распределения мощности ДВС на колеса и генератор, от которого питается параллельно работающий электродвигатель. Также осуществляется дозарядка аккумулятора.
3. Режим интенсивного ускорения и серьезных нагрузок, когда ДВС и электромотор работают параллельно. В данном режиме электрический двигатель питается от батареи, без отбора мощности у генератора.

Эксплуатация гибридов: разрушаем мифы

• Гибридные авто являются новинкой, которая до конца не усовершенствована и имеет множество недоработок. Это миф, так как бренд Тойота занимается полномасштабным серийным производством гибридных моделей почти 20 лет.
• В гибридах разряжаются аккумуляторы, что приводит к проблемам. Это правда, но только частично. На начальных этапах развития технологии подобные случаи встречались, но сегодня высокоточная электроника не допускает глубокого разряда батареи.
• Гибридные авто чаще ломаются, их дорого и сложно ремонтировать. Это миф, так как гибридные автомобили не менее надежны в эксплуатации по сравнению с обычными дизельными и бензиновыми ДВС. Большинство СТО комплексно обслуживают гибриды наравне с обычными авто. Более того, КПП в гибридах исключает наличие фрикционов, что делает такую трансмиссию простой и надежной, чего не скажешь о различных типах АКПП. Что касается ДВС, мотор на гибридах чаще работает на низких оборотах, не выходит на пиковые нагрузки. Если также учесть цикл Аткинсона, тогда моторесурс двигателя на гибриде намного больше обычного мотора.
• ДВС гибрида имеет меньшую мощность, такие авто теряют в динамике сравнительно с аналогами. Да, мощность ДВС на гибридах меньше, но за счет добавления электромотора суммарная мощность установок значительно превосходит мощность обычных аналогов с одним бензиновым мотором.
• Расход гибридной машины на практике не сильно отличается от обычного авто. Частично это правда, так как показатель расхода гибридных автомобилей напрямую зависит от режимов езды. Для достижения максимальной экономичности необходимо изменить стиль вождения на медленный, спокойный и плавный, избегая разгонов, активного дросселирования и т.д. Другими словами, сильные нажатия на педаль газа будут давать команду системе управления к тому, что необходимо завести ДВС.

Идея экономии горючего в гибридных авто состоит в том, чтобы при заряженном аккумуляторе как можно дольше двигаться только на электротяге на скоростях до 60 км/ч., чего зачастую хватает в плотном городском потоке.

 Также необходимо добавить, что система учитывает большое количество факторов: наружную температуру, степень прогрева ДВС и ОЖ, заряд батареи, движение под уклон или на горку и т.д. В разных условиях гибрид может задействовать ДВС, а может передвигаться только на электрической энергии.

• Аккумулятор для гибрида трудно найти в свободной продаже, а также батарея занимает много места в багажнике автомобиля. Это миф, так как аккумуляторы для гибридов всегда доступны к заказу в авто магазинах, а также представлен широкий выбор на различных Интернет-ресурсах. Что касается свободного места, батарея практически не занимает полезное пространство в багажном отсеке.
• На гибридную машину нельзя поставить газ. Это миф, так как мировые производители ГБО производят оборудование, совместимое с электронным блоком управления гибридным авто.

• Чем помыть двигатель автомобиля в домашних условияхКак самостоятельно помыть и высушить мотор подручным средствами. Основные советы и рекомендации для безопасной мойки двигателя своими руками. Читать далее
• Крутящий момент двигателя: что это такое?Зависимость мощности и крутящего момента двигателя от числа оборотов коленвала. Крутящий момент бензинового и дизельного ДВС, полка момента, эластичность. Читать далее
• Генератор в машине: что это такое?Принцип работы и устройство автомобильного генератора. Составные элементы генератора переменного тока в автомобиле: ротор, статор, обмотки, регулятор. Читать далее
• Стартер крутит, а двигатель не заводитсяПочему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы. Читать далее
• Что такое АКБ? Устройство автомобильного аккумулятораНазначение, конструкция и принцип действия автомобильного свинцово-кислотного аккумулятора. Читать далее
• Вентилятор системы охлаждения автомобиляУстройство и принцип работы вентилятора охлаждения радиатора. Распространенные неисправности, диагностика неполадок и ремонт. Советы по эксплуатации. Читать далее

Источник

Следующая запись

Двигатель УМЗ 417: описание

Как работает гибридный двигатель: принцип работы

Главный силовой агрегат современных машин – двигатель внутреннего сгорания. Но в условиях истощения залежей нефти, роста требований к экологической чистоте топлива инженеры прибегают к новым технологиям. Полный отказ от углеводородного топлива или снижение его расхода обеспечивают электрический мотор или гибридный машинный двигатель. Последнюю деталь устанавливают на современных авто.

История гибридных двигателей

Гибридный автомобильный двигатель – это система из бензинового мотора внутреннего сгорания и электродвигателя. Впервые выпуском подобного транспорта занялся бренд Parisienne des Voitures Electriques в 1897 году. Американская компания General Electric приступила к производству гибридов с 1900 году. Инженеры корпорации создали машину с четырехцилиндровым двигателем на бензине. Абсолютно новый вид транспорта был экономически нецелесообразным по причинам низкой мощности и дешевизны топлива.

Интересно знать! Грузовики-гибриды несерийно выпускались в Чикаго до 1940-х годов.

Ввиду ухудшения экологической обстановки, подорожания топлива для ДВС идея создания смешанных силовых агрегатов стала актуальной в наше время. Серийное производство гибридов практически первыми наладил бренд Тойота. Авто Toyota Prius liftback были выпущены в 1997 году. В 1999 Хонда презентовала модель Insight. На 2014 год количество гибридов составило более 7 млн.

Принцип работы и устройство гибридных двигателей

Современные инженеры подробно объясняют, что же такое мотор-гибрид в машине.  Двигатель представляет собой систему из бензиновой (дизельной) и электрической силовых установок. Для полноценной работы цепи задействуются другие узлы с компьютерным управлением.

Полная конструкция гибрида

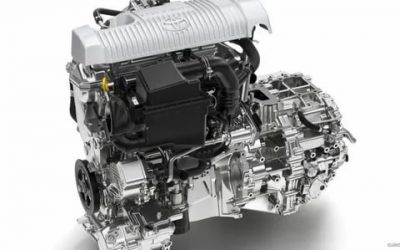

Понять, как же работает современный гибридный автомобильный двигатель, поможет описание его устройства. Мотор состоит из:

• двигателя внутреннего сгорания. Конструкция детали разрабатывалась так, чтобы облегчить вес, минимизировать затраты топлива и количество вредных выбросов;
• электрического двигателя. Он сгенерирован с топливным баком и может вырабатывать энергию для заряда АКБ. Деталь встраивается в силовую систему или располагается отдельно. Есть модели с двумя вариантами размещения;
• трансмиссии. В зависимости от типа гибрида существуют интегрированные коробки передач, КПП с механикой или автоматическим управлением. Некоторые детали работают по принципу плавной нагрузки;
• топливного бака. Обеспечивает подачу топлива в ДВС;
• аккумуляторы. В гибридных машинах устанавливаются две батареи – высоковольтная для работы мотора и на 12 В для запитки бортовой системы. Системы запускаются от аккумулятора стандартного типа – высоковольтный и инвертор функционируют только при постоянном охлаждении;
• инвертор. Нужен для преобразования тока, идущего от высоковольтного аккумулятора в переменный трехфазный для электромотора, регулировки распределения энергии;
• генератор. Работает по принципу электрического агрегата, производит электроэнергию.

При сгорании 1 л бензина и от работы аккумулятора массой 4,5 ц получается одинаковое количество энергии.

Функционирование двигателя-гибрида

Принцип бесперебойной работы современного гибридного двигателя основывается на отдельном или одновременном функционировании ДВС и электромотора. Для управления системой применяется бортовой компьютер. Прибор по режиму движения определяет вид активного силового агрегата:

• на городских дорогах требуется электродвигатель с небольшой мощностью;
• при езде на загородном шоссе задействуется топливный мотор;
• в смешанном режиме (периодические остановки и ускорения) агрегаты работают вместе.

Важно! В процессе работы ДВС происходит зарядка электрического мотора.

Схемы взаимодействия мотора и ДВС

Развитие технологии гибридных двигателей привело к реализации нескольких вариантов взаимодействия электроагрегата и стандартного мотора.

Последовательная схема

В схеме series hybrid ДВС активирует генератор, вырабатывающий энергию для запитки электрического двигателя, вращающего колеса. Последовательный автомобиль-гибрид задействует маломощный ДВС, но только в условиях максимального КПД. Модели-малолитражки выпускаются с большой АКБ.

Параллельная схема

Оснащение машины системой parallel hybrid обеспечивает вращение колес от бензинового и электрического мотора. Электрическая установка также выполняет функции стартера и генератора, располагается между коробкой передач и ДВС.  Дополнительная мощность создается электродвигателем в зависимости от режима езды. Аккумуляторные батареи отличаются компактностью, заряжаются при движении машины.

Подробное описание параллельной схемы для гибридной силовой моторной установки современного автомобиля отмечает ее недостаток. Электрический двигатель не выполняет одновременное вращение колеса и зарядку батареи.

Последовательно-параллельная схема

Смешанный гибрид совмещает последовательную и параллельную схему работы. Электрические агрегаты работают как генератор, создавая электроэнергию и как мотор, создавая тягу. Для объединения двигателей используется планетарный редуктор. ДВС вырабатывает минимум мощности при цикле Аткинсона, что обеспечивает экономию топлива. Устройство параллельно-последовательной схемы и принцип для работы смешанного гибридного двигателя предполагают:

• работу в эконом-режиме. На электрической тяге ДВС выключен, запитка электромотора происходит от аккумулятора;
• поддержку скорости движения. Мощность ДВС распределяется по колесной системе и генератору. В это время выполняется одновременная запитка параллельного электроагрегата и дозарядка АКБ;
• интенсивное ускорение. При высоких нагрузках ДВС и электрическая часть функционируют параллельно. Электромотор подпитывается от батареи без утраты мощности генератором.

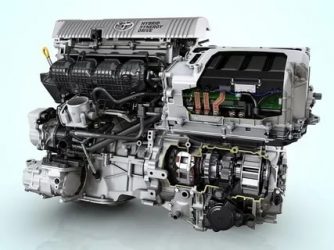

Важно! Наиболее эффективно принцип комбинированной тяги реализован у бренда Тойота и называется Hybrid Synergy Drive.

Преимущества и недостатки гибридных авто

Транспорт с гибридной силовой установкой расходует на 30 % меньше топлива по сравнению со стандартными моделями. На этом преимущества использования гибридного автомобильного двигателя не заканчиваются:

• минимальное количество вредных выбросов за счет технологий рекуперативного торможения, наличия емкой АКБ;
• согласованность функций ДВС и электромотора;
• полезные инновации – опции стоп-старта, рециркуляции отработанных газовых смесей (подогревают тосол), изменение фазы распределения газов;
• наличие водяного насоса с электроприводом, системы климат-контроля и усиления руля, улучшенного качения покрышек;
• эффективность при работе на холостом ходу в городских условиях;
• возможность продолжительной поездки без дозарядки аккумулятора – заправляется бак;
• поддержка выбранного режима за счет компьютерного управления;
• низкий уровень шума работающего мотора.

Автомобили с гибридным двигателем, плюсы и минусы, принцип работы

Подавляющее большинство современных автомобилей в качестве силового агрегата используют двигатель внутреннего сгорания. На фоне постепенного истощения запасов нефти, а также возрастающих требований к экологичности, автоинженеры разрабатывают новые технологии, позволяющие отказаться от использования углеводородов в качестве топлива или, как минимум, снизить расход.

Решить эту проблему можно двумя способами: установить вместо ДВС электромотор или гибридный двигатель. К последнему прибегают многие автомобильные марки.

Как видно из названия, подобный силовой агрегат представляет из себя классический двигатель внутреннего сгорания и одновременно электродвигатель, объединенные в одно целое. По многим причинам такое решение предпочтительнее одной только электрической тяги.

На сегодняшний день электромобиль имеет серьезные минусы. Наиболее значимые из них – это отсутствие развитой сети электрозаправок, а также недостаточная дальность поездки без дозарядки (у разных моделей электромобилей она составляет от 80 до 160 км).

К тому же на то, чтобы полностью зарядить батареи потребуется несколько часов, а значит, мобильность такого авто ограничивается поездками от дома до работы и обратно.

Тем не менее, нельзя забывать и про плюсы электромотора, среди которых более высокий КПД (у ДВС максимальный КПД достигается только на определенных оборотах), отсутствие каких-либо выбросов, большой крутящий момент.

Электрический двигатель, в отличие от работающего на нефтепродуктах, не нуждается в постоянной подаче топлива. Он может находиться в выключенном состоянии сколь угодно долго, пока на него не будет подано напряжение. При подаче электричества он практически моментально передает колесам максимальную тягу.

Гибридный двигатель совместил преимущества обоих моторов, благодаря чему достигается экономичность, экологичность и неплохие динамические характеристики.

Принцип работы гибридных двигателей

Гибридный двигатель устроен таким образом, что оба мотора работают, условно говоря, друг на друга. Двигатель внутреннего сгорания крутит генератор и снабжает энергией электромотор, а тот позволяет «напарнику» работать в оптимальном режиме без резких колебаний и нагрузок. К тому же, гибриды обычно оснащаются системой рекуперации кинетической энергии KERS (аналогичную той, что применяется на болидах Формулы-1).

Эта система позволяет заряжать аккумуляторные батареи во время торможения и при движении машины накатом. Принцип ее работы в том, что при торможении колеса приводят в действие электромотор, который в этом случае сам играет роль генератора и заряжает аккумуляторы. Особенно полезна KERS при езде по городу в режиме «тронулся-остановился».

Список автомобилей с гибридными двигателями

Audi Q5 Hybrid

BMW Active Tourer

Chevrolet Volt

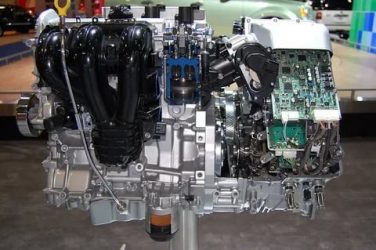

Ford Escape Hybrid (Fusion Hybrid)

Hyundai Sonata Hybrid

Honda CR-Z (Insight Hybrid)

Jaguar Land Rover

Mitsubishi Outlander PHEV

Nissan Altima Hybrid

Toyota Prius (Camry, Highlander Hybrid, Harrier Hybrid

По степени гибридизации силовые агрегаты разделились три типа: «умеренные», «полные» и plug-in. В «умеренных» постоянно работает двигатель внутреннего сгорания, а электромотор включается только тогда, когда необходима дополнительная мощность.

Автомобиль с «полным» гибридом способен двигаться на одной электротяге, не расходуя горючего.

Plug-in, как и полный гибрид, может передвигаться только на электричестве, но имеет возможность заряжаться от розетки, совмещая таким образом все преимущества электромобиля, и избавляясь от его главного недостатка — ограниченного пробега без подзарядки. Когда заряд батарей кончается, plug-in работает как обычный гибрид.

Схемы взаимодействия электромотора и ДВС

Инженеры разных компаний по-разному подходят к вопросу гибридного двигателестроения. Современные машины оснащаются гибридными двигателями, построенными по одной из трех схем взаимодействия топливной и электрической составляющей, которые будут рассмотрены ниже.

Гибридный двигатель – схема, принцип работы, характеристика + видео

Почему мы хотим разобрать вместе с вами вопрос, как работает гибридный двигатель? Все дело в том, что в большинстве сфер нашей жизни сегодня наблюдается взаимодействие различных технологий, которые в результате дают более эффективные методы, приборы и механизмы. Не остались в стороне и моторы для нашего любимого транспортного средства. О принципах работы, плюсах и минусах таких агрегатов мы и поговорим на этой странице.

Если уж мы начали о смешении технологий, то следует пояснить, как это касается и затронутой нами темы. Гибридный мотор также сочетает в себе два вида: топливный (бензин/дизель) и электрический. Этот коктейль, конечно, несовершенен, но привнес в жизнь автомобилистов много положительного. Но об этом чуть ниже, а для начала следует разобрать принцип работы гибридного двигателя.

Топливная часть такого мотора может работать совместно с электрической, но возможно и осуществление совершенно независимых циклов. Конечно, машины с гибридным двигателем снабжаются компьютерами, которые и распределяют правильно нагрузку на обе части. Так, за городом, где важна мощность силового агрегата, в дело вступает бензиновая или дизельная технология, к тому же, на трассе не так губительны для человека выхлопные газы.

А вот в городе преимущественно работает электрическая составляющая, потому что такой вариант чище и экономичнее. Автомобили с гибридным двигателем умеют сами себя обслуживать, касается это электрической части мотора. Электрический компонент не бездельничает, пока работает топливный, он аккумулирует вырабатываемую энергию, чтобы потом снова пустить ее в дело.

Не исключены ситуации, когда оба элемента двигателя работают одновременно, например, при разгоне, когда от автомобиля требуются большие силовые затраты.

Устройство гибридного двигателя – описание схемы

Что значит гибридный двигатель, мы вкратце разобрали. Теперь хотелось бы углубиться немного и рассмотреть его схему. Следует учесть, что их существует целых три. Поэтому начнем с самой простой, которая для нас представляет наименьший интерес – это последовательный гибрид. Электромотор является главным участником в запуске и движении колес транспорта, а вот двигатель внутреннего сгорания (ДВС) всего лишь находится у него на поддержке, раскручивает генератор.

Для сегодняшнего авто такое устройство гибридного двигателя не будет лучшим вариантом, ведь требуются емкие аккумуляторы, малолитражные ДВС, а сама машина будет медленная и неповоротливая. Хотя все же есть некоторые представители среди легкового автопарка, например, Chevrolet Volt. Но из-за главенствующего электро-компонента ему присущи все минусы электромобилей, взять хотя бы зависимость километража на одном заряде батареи, но это постепенно решают применением турбо-ДВС.

Следующие схемы называют параллельной и смешанной. Смешанная схема чаще всего встречается в Lexus и представляет собой плотное взаимодействие электромотора и ДВС. Они работают вместе, приводя авто в движение, принцип работы построен так, что даже трансмиссия является бесступенчатой, далекой от привычной нам. Такие варианты очень современные, но и очень дорогие.

А вот привычная нам схема называется параллельной и встречается довольно часто. Электромотор тут является хоть и не ведущим, но незаменимым помощником, страхуя ДВС в случаях потребности в дополнительной мощности. Батареи не являются большими и емкими, отчего их легко зарядить прямо во время движения, и они всегда готовы отозваться по первому требованию.

Авто с гибридным двигателем – плюсы и минусы

Информация была бы неполной без указания положительных и отрицательных сторон гибридных моторов. Конечно, плюсов будет больше, но и минусы имеются, как во всем новом и малоизученном со стороны потребителя. Например, почему-то чаще всего встречается гибридный бензиновый двигатель, хотя давно всем известна экономичность и большая мощность «дизелей». Но никакого секрета тут нет, потому что, во-первых, технологию разрабатывали за океаном, т.е. в Америке, а там с соляркой пока что знакомы слабо. Во-вторых, гибридный дизельный двигатель стоил бы еще дороже, хотя цена на такие технологии уже далеко выше средней.

Небольшой скепсис вызывают гибриды из-за электромотора, т.е. его батареи. Это достаточно капризный элемент, требующий постоянной эксплуатации, иначе срок службы гибридного двигателя значительно снизится именно из-за нее. Она плохо переносит перепады температур, может саморазряжаться, в дальнейшем возникают неясности с ее утилизацией. Так же тень на репутацию смешанных моторов накладывает не только их дороговизна, но и большая стоимость комплектующих и ремонта, если он понадобится. Причем самостоятельно его провести невозможно.

Ну, а теперь можно рассказать и о приятном. Про экологичность и экономичность можно говорить смело, это действительно так, хотя бы исходя из двойственной природы агрегата. Наличие батареи позволяет дольше ездить без заправки, сохраняя все технические показатели в актуальном состоянии. Эту батарею не нужно заряжать, заправка авто осуществляется только топливом. Двигатель, благодаря компьютеру, работает всегда в оптимальном режиме, как бы вы ни пытались его «насиловать». Иногда такие машины могут двигаться вовсе без топлива, причем отличаются они еще и тихоходностью, мотор работает чуть слышно.

• Андрей
• Распечатать

Как работает гибридный двигатель?

Приветствую вас, многоуважаемые читатели моего блога и подписчики! В сегодняшней статье я решил рассказать вам, как работает гибридный двигатель. Далеко не секрет, насколько развились технологии и эту пятилетнюю новинку надо раскрыть до конца, ну, ладно, поехали!

Современные автомобили используют сегодня специальный агрегат, позволяющий им уверенно и быстро двигаться вперед – это сердце автомобиля, носящие название двигатель. Абсолютно все водители и люди, далекие от управления любыми видами автотранспорта, знают, что современные моторы используют в качестве основного топлива продукты переработки нефти.

Именно поэтому к двигателям предъявляются не просто высокие требования, они с каждым годом становятся все строже и строже, заставляя производителей и инженеров, в буквальном смысле, творить чудеса.

Не удивительно, что двигатели постепенно совершенствуются – сегодня появились модели, не требующие углеводородов вообще, или работающие на сниженном их количестве.

Гибридная машина от компании «Toyota»

Решению эковопроса способствует установка мотора, использующего электричество или новое изобретение – гибридный двигатель. Последний набирает популярность и становится основным для многих производителей. По сути, это не что иное, как гибрид между привычным, работающим на нефти, и электродвигателем.

Гибридный вариант оказался, по своей технической составляющей, намного лучше и производительней, чем электровариант, так как к последнему имеется ряд нареканий, в том числе недостаточное количество мест для дозаправки мощностей. Кроме того, что, естественно, очень важно для водителей – это дальность поездки, которую можно совершить на одном полном заряде двигателя.

Электрический и здесь проигрывает по показателям.

Максимальное расстояние, которое сегодня может позволить себе обладатель такого двигателя, составляет не многим более 150 км. Конечно же, у подобного «сердца» машины имеются и весомые плюсы, так к ним относится высокая производительность, отсутствие каких-либо вредных для экологии выбросов, большой, по сравнению с другими вариантами, крутящий момент.

Также к достоинствам, делающим выбор двигателя на электричестве оправданным, является тот факт, что он не требует постоянной топливной подпитки.

Гибридный двигатель удачно совместил в себе все достоинства и не перенял недостатков обоих видов моторов, что дает пользователю шанс получить так необходимую экономичность, высокую экологичность и, естественно, одновременно с выше обозначенным, неплохие динамические показатели во время езды.

Работа гибридного двигателя?

Способ работы, он же, и секрет успеха, состоит в том, что каждая из составных частей системы, выполняет действия взаимовыгодные для каждой из них. Двигатель типа ВС выполняет работу по запуску генератора и позволяет получать энергию электрическому мотору, который обеспечивает стабильный режим и отсутствие перегрузок в процессе работы.

Дополнительно гибридные двигатели могут быть оснащены спецсистемой, позволяющей экономить энергию. Необычная для большинства установленных моторов, система гибрида позволяет ему подзаряжаться даже во время торможения, что очень полезно с точки зрения километража пробега на одной только «заправке».

Теперь водитель сможет получать от движения по городу ощутимую для себя пользу.

Гибридные двигатели различаются между собой и предстают перед покупателями, как умеренные, полные или plug-in варианты.

В «умеренных» гибридного типа моторах, постоянно работает мотор ВС, а электромотор включается исключительно для подачи дополнительной энергии в нужный для этого момент. Автомобиль с гибридом полного типа, имеет возможность совершать движение, используя исключительно электротягу, совсем не тратя топливо. Вариант Plug-in, также может двигаться исключительно на электричестве, но, что весьма удобно, имеет возможность заряжаться от обычной розетки, что дает возможность раскрыть все преимущества этого варианта моторов, исключив тем самым проявления недостатков электродвигателей.

Схемы взаимодействия ДВС и электрического мотора

Выбирая вариант использования гибрида в качестве двигателя для своего авто, важно не забывать о том, что у компаний имеется неординарная точка зрения на инженерную составляющую создания этого типа моторов.

Автомашины, в большей степени, оборудуются во славу современным технологиям, гибридными двигателями, являющимися одним целым механизмом, соединяющим в себе работу электрической и топливной схем.

Различают несколько типов — схем, таких как, параллельную, последовательную, а также третий вид, собравший в себе все признаки из предыдущих последовательно-параллельный тип. Каждая из них схема имеет свои особенности работы, а также плюсы и недостатки, на которые следует обратить внимание перед приобретением.

Схема последовательная — является самой простой и легкой, крутящий момент от двигателя на топливе передается генератору, вырабатывающему чистое электричество и эффективно, безопасно заряжает, благодаря этому, установленные в системе аккумуляторы. Автомобиль современного типа, в большинстве случаев, при выше озвученной схеме, движется непосредственно на электротяге. Кроме всего прочего, для зарядки используется специальная система, перерабатывающая энергию движения, которую обычно называют кинетической.

https://www.youtube.com/watch?v=k1nG8PkP28E

К достоинствам такой схемы можно отнести следующее:

• максимально возможное в этом типе механизма КПД;
• обороты стабильные и неизменные;
• экономия топлива;
• можно не устанавливать КП и сцепление;
• движение, как с включенным, так и с выключенным двигателем ВС.

Минусы подобной системы также имеются:

• собственно, энергия утрачивает некоторое свое количество в процессе преобразования;
• аккумулятор стоит не дешево, его вес большой;

Вместе с тем, последовательная схема является наиболее оптимальной для городского движения и «пробок».

Параллельная схема – ее принцип работы отличается от последовательной кардинально. Задействуют, и двигатель на обычном топливе, и электрический помощник, причем, он должен уметь выполнять роль еще и генератора. Такой электродвигатель называется обратимым. Их совместная работа производится под руководством компьютерной системы.

Блок управления учитывает энергию, вырабатываемую в каждом из типов езды, что позволяет экономить ресурсы.

Основную и самую тяжелую для системы в целом работу проделывает двигатель ВС, но электрический мотор, как задумано производителями, подключается только в том случае, когда крайне необходима повышенная или допмощность, а также при резком торможении.

Плюсы системы:

• нет особой нужды в аккумуляторной батареи повышенной или большой емкости;
• потери имеющейся энергии практически незаметные.

Минусы схемы, которые выявлены в процессе эксплуатации:

• совсем не велика, по сравнению с другими гибридами, топливная экономичность;
• низкая, в сравнении с предыдущим вариантом, эффективность в городе.

Таким образом, этот двигатель идеален для водителей, часто использующих трассы не городского типа.

Последовательно-параллельная схема, как понятно из названия, является совмещением двух первых технологий, то есть, по сути – это гибрид. В ее технологию разработчики добавили дополнительный генератор, а также делитель мощности.

Благодаря такому находчивому подходу, автомобиль, в самом начале движения и на малых скоростях, задействует исключительно электрическую тягу, топливный двигатель в этом процессе лишь отвечает за работу генератора. На возрастающих и стабильно высоких скоростях, крутящий момент на основные колеса передается, в том числе, и от двигателя на обычном топливе.

При повышенных нагрузках, когда один только генератор не может в полной мере обеспечить требуемое количество тока, электромотор получает дополнительное питание непосредственно от аккумулятора, то есть задействует параллельная схема работы.

Положительной стороной использования гибрида на подобной совмещенной схеме является тот факт, что основная работа выполняется генератором, а ресурсы аккумулятора задействуют незначительно, например, в момент торможения.

Делитель мощности или по-другому, планерный механизм, крутящий момент в некотором количестве поступает, и на колеса, и на генератор, а также позволяет подпитывать батарею. Электронный блок, в свою очередь, беспрерывно регулирует подачу мощности, как из одного, так и из другого источника.

Также, плюсом считается бесспорная экономичность, которая в этой схеме — самая высокая. Естественно, что экологические показатели также значительно выше, чем у двух предыдущих топов.

Минусы системы, к сожалению, также присутствуют:

• сложная конструкция;
• емкая аккумуляторная батарея;
• сложный, в техническом плане, электронный блок управления.

Таким образом, каждый из представленных гибридных двигателей имеет свои положительные качества, которые позволяют выбрать самый оптимальный, для условий проживания, вариант.

На этом я позволю себе закончить сегодняшнюю статью о том, как работает гибридный двигатель, думаю, что все было понятно и ясно, желаю вам удачи на дорогах! До новых встреч

Поддержи канал лайком и подпиской если тебе не трудно

Принцип работы гибридного двигателя: плюсы и минусы, обслуживание

Всем привет! Решил обсудить с вами принцип работы гибридного двигателя, его особенности, сильные и слабые стороны.

Все чаще среди объявлений о продаже новых и подержанных авто можно увидеть предложения с машинами, которые предполагают использование гибридного силового агрегата.

Как вы наверняка знаете, гибридами называют машины, в которых используется одновременно два типа двигателей. У классических авто доступен только двигатель внутреннего сгорания. У электрокаров всю работу выполняет электромотор. Здесь же соединены две технологии.

Но не думайте, что все гибриды одинаковые. Давайте поговорим о том, какими они бывают, как работают, в чем их плюсы и минусы, и стоит ли покупать подобные авто.

Схемы работы гибридов

Гибридными называются машины, которые приводятся в движение по автодорогам с помощью современных гибридных силовых установок.

Особенностью гибрида является применение от двух и более различных источников энергии и двигателей, которые преобразуют при функционировании энергию непосредственно в работу. То есть обеспечивают вращение колес.

Очень часто встречается понятие гибридный двигатель. Если смотреть на вопрос с технической точки зрения, то он неверный.

Хотя источников для создания и генерации энергии много, по факту при производстве авто используется только два.

Это классический ДВС, то есть двигатель внутреннего сгорания, и электромотор. Основным достоинством такого сочетания справедливо считать улучшенные показатели экономии топлива. Параллельно гибриды существенно снижают показатели вредных выбросов. С электрокарами они сравниться никак не могут. А вот обычные машины с классическими ДВС опережают значительно. Экономия обусловлена совместной работой двух моторов, использованием специальных аккумуляторов и иных технологий.

В современных гибридах реализовано множество систем и устройств, работа которых направлена на экономию топлива, повышение технических характеристик, улучшение работы системы управления, торможения и пр.

Если изучить каталоги современных автопроизводителей, практически у каждого из них найдется минимум один гибридный автомобиль.

Пока далеко не все автокомпании заинтересованы во ввозе гибридов в Россию, что обусловлено низким спросом.

Среди популярных авто, имеющих гибрид под капотом, можно выделить такие:

• Тойота Приус;
• Порше Панамера;
• Хонда Фит;
• Хонда Цивик;
• Ниссан Х-Трейл;
• Лексус RX450h;
• Ford Escape;
• Тойота Камри;
• Фольксваген Туарег;
• Хендай Элантра и пр.

Причем разные авто используют в своей основе различные технологии.

Все применяемые сейчас гибридные схемы можно разделить на 3 категории:

• последовательно-параллельные или смешанные;
• параллельные;
• последовательные.

А теперь предлагаю рассказать о том, что каждая из них означает.

Смешанная схема

В завершении у нас на рассмотрении смешанная или последовательно-параллельная гибридная схема.

В этом случае соединение электромотора и ДВС происходит с помощью специального планетарного редуктора.

Мощность от каждой установки может подаваться к ведущим колесам в различном соотношении, от 0 до 100% от имеющейся номинальной мощности. Здесь, если сравнивать с параллельной альтернативной схемой, добавляется еще и генератор авто, который питает энергией и позволяет работать электродвигателю.

Такие авто носят название Full Hybrid. К числу наиболее популярных машин можно отнести Тойоту Приус, Форд Эскейп и Лексус RX450h. Господствующая технология в этом сегменте принадлежит компании Тойота.

Возможно несколько режимов работы:

• ДВС отключается, АКБ питает электромотор, только электротяга;
• совместная работа ДВС и электромотора, мощность суммируется, реализуется на постоянной высокой скорости;
• режим форсирования, необходимый для быстрого и резкого ускорения (к ДВС подключается электротяга);
• режим экономии, когда АКБ питает генератор, последний преобразует электроэнергию в механическую, замедляет соответственно вращение ДВС, падает расход топлива;
• торможение (электромотор работает в специальном режиме генератора);
• режим подзарядки АКБ, когда заряд восполняется генератором и ДВС.

Да, все далеко не так просто. Но если вникнуть, все станет более понятно. Дополнительно советую посмотреть видео на эту тему.

Преимущества и недостатки

Опираясь на имеющийся опыт, а также изучив информацию с различных источников, можно назвать несколько сильных и слабых сторон. Вы также обязательно оставляйте свои отзывы.

Начнем с преимуществ. К ним можно отнести:

• экономия топлива;
• экологичность;
• наличие возможности перехода на работу с разными моторами;
• дополнительная защита при поломке одного из двигателей;
• дольше времени можно ездить без заправки;
• обычно батареи заряжать не нужно;
• грамотные программы для автоматической работы гибрида;
• возможность ездить вовсе без топлива, только на электротяге.

Но есть здесь и свои минусы.

К недостаткам относят такие пункты:

• дорогое обслуживание;
• одновременные возможные проблемы с ДВС и электромоторов;
• старые гибриды имеют много недоработок;
• замена батарей редкое явление, но очень дорогое;
• батареи требуют специальной утилизации;
• не так много специалистов в стране, кто хорошо разбирается в гибридах;
• самостоятельное обслуживание возможно далеко не всегда.

А что вы можете сказать насчет гибридных машин и про принцип работы гибридного двигателя? Как к ним относитесь, считаете ли вы их лучше, чем электрокары или обычные авто с ДВС?

Подписывайтесь, оставляйте комментарии, задавайте актуальные вопросы по теме!

Гибридный двигатель — что это такое?

Как работает гибридный двигатель, в чем его преимущество? Этот и другие схожие вопросы все чаще задаются и обсуждаются в среде автолюбителей. Автомобильный мир все время развивается, внедряются новые технологии. Одна из них – это гибридные двигатели, которые уже успели завоевать определенную популярность.

Вызвано это тем, что повышаются требования экологичности и сокращаются запасы нефти. Инженеры пытаются уйти от углеводородной зависимости, снижая его употребление в машинах. Удалось это при помощи гибридного двигателя, который начинают устанавливать на свои автомобили все больше автопроизводителей. Гибридный двигатель, что это такое?

Особенности гибридного двигателя

особенность такого агрегата в том, что в нем сочетаются два привода:

1. ДВС;
2. электродвигатель.
3. Они могут работать попеременно или одновременно. Такое сочетание выгоднее варианта, когда работает лишь электрическая тяга, ведь на данный момент у электромобиля есть ряд недостатков:
4. отсутствие развитой сети электрических заправок;
5. малый заряд, который хватает на небольшой участок пути (порядка 90-150 км);
6. длительность зарядки батареи (минимум пара часов).

И хотя мобильность электромобиля ограничена, у него высокий КПД, большой крутящий момент и нет вредных выбросов. К тому же ему не нужна нефть.

Именно в гибриде удалось совместить достоинства двух двигателей, обеспечив экологичность, экономичность, а также хорошие динамические качества.

Как работает гибридный двигатель

Принцип работы гибридного двигателя основан на том, что оба агрегата функционируют вместе, дополняя друг друга. ДВС приводит в движение генератор и обеспечивает электрический мотор энергией. Последний же обеспечивает плавную работу ДВС, снижая нагрузки и колебания. Более того, на гибриды стали ставить системы рекуперации кинетической энергии, которые заряжают батареи в случае торможения автомобиля либо езды накатом. Это обеспечивается приведением в действие электрического мотора, который начинает работать в виде генератора при торможении. Происходит зарядка батареи.

Гибридный двигатель в соответствии со степенью гибридизации может быть трех типов:

1. «умеренные»;
2. «полные»;
3. plug-in.

В первом варианте все время работает ДВС, включение электромотора осуществляется лишь при необходимости дополнительной мощности. Второй вариант может ехать только на электричестве без траты топлива. Plug-in также может ездить только на электричестве. При этом его можно заряжать от розетки. После того, как батарея разряжается, он будет работать как стандартный гибрид.

Как взаимодействует ДВС с электромотором

Каждая автокомпания имеет свое видение в вопросе гибридного автомобилестроения. Поэтому на данный момент существует три типа схем взаимодействия двигателя внутреннего сгорания с электромотором.

1. Последовательная схема

Представляет самый простой вариант, который основан на следующем принципе: ДВС передает крутящий момент только генератору. Последний вырабатывает электричество, а также заряжает аккумуляторы. Движение осуществляется лишь на электрической тяге. К тому же здесь действует система рекуперации кинетической энергии, что обеспечивает дополнительный заряд батареи.

Преимущества подобной схемы:

1. ДВС постоянно функционирует на одинаковых оборотах, обеспечивая максимальный КПД;
2. отсутствует необходимость оснащения машины мощным и затратным двигателем;
3. нет нужды в коробке передач и сцеплении;
4. движение машины может осуществляться и без ДВС, используется энергия, накопленная в батарее.

Недостатки:

1. потери энергии при преобразовании;
2. высокая цена, вес и большие размеры батарей.

Последовательная схема весьма эффективна в случае частых остановок, когда включается в работу KERS. Именно поэтому она используется в качестве городского транспорта, в том числе в самосвалах на карьерах, где не нужна большая скорость и имеет важность наличие высокого крутящего момента.

2. Параллельная схема

В отличие от первого варианта данная схема предполагает работу и электромотора, и ДВС. Электрический двигатель здесь также выполняет функцию генератора. А совместная работа электромотора и ДВС обеспечивается с помощью компьютерного управления. Электронные мозги в зависимости от стиля езды перераспределяет крутящий момент. Главным источником тяги является ДВС, электромотор работает лишь при недостаточной мощности основного двигателя, к примеру, при ускорении или старте. Во время торможения он выполняет функцию генератора.

Преимущества подобной схемы:

1. нет нужды батарее большой емкости;
2. более низкие потери энергии;
3. такая конструкция стоит дешевле.

Недостатки:

1. большая трата топлива, если сравнивать с иными вариантами;
2. малая эффективность в городе.

Поэтому автомобили с такой схемой показывают эффективность только на трассе. Именно такую схему использует автомобильная марка Хонда.

3. Последовательно-параллельная схема

В указанной схеме объединены первые два варианта. Поэтому наравне с параллельной схемой в нем есть делитель мощности, а также дополнительный генератор. Это позволяет автомобилю брать старт и двигаться на маленьких скоростях непосредственно на электричестве, ДВС же заставляет работать генератор. При высокоскоростном движении крутящий момент начинает идти и от ДВС. При повышенных нагрузках, когда не хватает мощности генератора, в дело вступает аккумулятор.

Так как такая схема включает отдельный генератор, позволяющий заряжать батарею аккумулятора, то электромотор применяется лишь для движения ведущих колес, а также в период рекуперативного торможения. Посредством планетарного механизма часть крутящего момента ДВС идет на работу генератора, питающего электромотор или батарею, а также идет на колеса. Регулировку подачи мощности постоянно выполняет компьютер.

Преимущества подобной схемы:

1. высокая экологичность;
2. существенная экономия топлива.

Недостатки:

1. высокая стоимость;
2. сложность конструкции, так как дополнительно устанавливается генератор, емкая батарея, а также сложный электронный блок.

Такая схема используется на машинах Тойота и Лексус.

Устройство гибридного автомобиля

Прототип автомобиля с гибридным двигателем появился еще в конце 19 столетия. Сегодня он представляет собой транспортное средство, способное при небольшой скорости не использовать топливо, а осуществлять движение за счет электрической энергии.

Гибридный двигатель – это система, состоящая из электрического и топливного двигателей. При этом, в период работы каждый может быть задействован как по отдельности, так и оба в независимых циклах.

Устройство и принцип работы

Самый распространенный режим работы гибридного двигателя заключается в том, что при движении авто на небольшой скорости, например, в черте города, используется его электрический блок.  При движении машины по трассе – в работу включается двигатель внутреннего сгорания (ДВС). В случае большой нагрузки, например, при резких подъемах в гору, в работу включаются оба двигателя.

Безусловно, к плюсам такого устройства можно отнести то, что при использовании электрического двигателя, значительно сокращается расход топлива, так как он работает от постоянно восполняемой энергии аккумулятора.

Возможность, хотя бы отчасти, снизить количество выбрасываемых вредных веществ в воздух – еще один плюс гибридной системы автомобиля.

Гибриды характеризуются малой мощностью, которую помогает компенсировать ДВС.

Двигатели в гибридах могут быть как бензиновые, так и дизельные. Более того, производители газобаллонного оборудования (ГБО) разработали системы способные работать на этих автомобилях.

Пример конструкции гибрида

Устройство гибрида включает в себя:

— Двигатель внутреннего сгорания. Его устройство и размеры сконструированы таким образом, что позволяет снизить вес, вредные выбросы и расход топлива.

— Электродвигатель разработан с учетом особенностей гибрида. Его сделали не только сгенерировано работающим с топливным блоком, но и уделили особое внимание показателям мощности. Параллельно он вырабатывает энергию для подзарядки АКБ автомобиля. Может быть выполнен встроенным в силовую установку или размещаться отдельно от неё, в некоторых моделях используются сразу оба варианта.

— Трансмиссия. Работа трансмиссии гибрида фактически совпадает с ее устройством на обычных автомобилях. Но, в зависимости от вида гибридного двигателя, они могут отличаться. Коробки передач в них бывают, как гибридные с интегрированным электродвигателем, так и обычные механического и автоматического исполнения. Например, трансмиссия автомобиля Toyota устроена с разветвлением потоков мощности. Двигатель такого типа работает в режиме плавных нагрузок, что помогает значительно экономить расход топлива.

— Топливный бак. Необходим для питания топливом ДВС. Для наглядности того, что топливная система имеет ряд преимуществ, хотелось бы привести один факт в пользу этого: энергия, получаемая при сгорании 1 литра бензина сопоставима с энергией, вырабатываемой аккумулятором весом около 450 кг.

— Аккумулятор. Его главная функция – выработка достаточного уровня энергии для работы электродвигателя. В авто используется две батареи, высоковольтная и обычная на 12 (В) для питания бортовой сети. Изначально до запуска всех систем питание идет только от стандартного аккумулятора, так как для работы высоковольтной батареи и инвертора необходимо постоянное охлаждение.

-Инвертер преобразует постоянный ток высоковольтной батареи в переменный трехфазный для электродвигателя и наоборот. Также регулирует распределение энергии и управляет электродвигателем.

— Генератор. Его принцип работы такой же как у электродвигателя, но направлен на вырабатывание электрической энергии.

3 типа гибридных агрегатов

Как было уже отмечено ранее, гибридная система автомобиля представляет собой комбинирование моторов, своего рода, две разных скрещенных технологии. Технику гибридного привода характеризуют в двух направлениях – это двухтопливный или бивалентный и гибридный силовой агрегат.

Данное разделение на две комбинации силовых агрегатов определено для их классификации по разному принципу работы.

Устройство гибридного силового агрегата включает в себя двигатель внутреннего сгорания и электродвигатель-генератор. Таким образом, электродвигатель это и генератор энергии, и тяговый электродвигатель, и стартер для пуска ДВС.

Существует три типа гибридного силового агрегата. Главным критерием для классификации служит исполнение основной конструкции. Следовательно, выделяют: микрогибридный силовой агрегат, среднегибридный силовой агрегат и полногибридный силовой агрегат.

Микрогибридный силовой агрегат

Концептуальная особенность данного типа привода заключается в его электрической части, которая необходима только для выполнения функции «старт-стоп». При этом, часть выработанной кинетической энергии повторно используется как электроэнергия (процесс рекуперации).

Привод исключительно за счет работы электрической тяги не возможен. Рабочие характеристики 12-вольтного аккумулятора гибрида с наполнителем из стекловолокна приспособлены к частым пускам двигателя. Также для накопления энергии от рекуперации может использоваться накопитель в виде электрохимического конденсатора.

Микрогибрид от компании Mazda

Среднегибридный силовой агрегат

Электрический привод помогает работе двигателя внутреннего сгорания. При этом, движение гибрида лишь за счет электротяги не осуществляется. У данного типа гибридного мотора электрическая энергия регенерируется при торможении, а затем накапливается в высоковольтной аккумуляторной батарее.

Устройство высоковольтной АКБ гибрида и всех его электрических частей отвечает необходимому уровню напряжения, что позволяет вырабатывать достаточно высокую мощность. В итоге, благодаря поддержке ДВС электродвигателем, его работа характеризуется максимальной эффективностью.

Полногибридный силовой агрегат

Работа двух моторов: электродвигателя и двигателя внутреннего сгорания, в данном типе комбинируется между собой. Полногибридный тип позволяет машине двигаться только за счет электрической тяги и достаточно большое расстояние. При определенных условиях силовой агрегат функционирует как среднегибридный.

В этих автомобилях устанавливаются достаточно мощный электродвигатель и высоковольтные АКБ большего объема, что и позволяет им выдавать такие характеристики. Основой подзарядки батареи выступает также процесс рекуперации энергии.

Функция «старт-стоп» реализована для двигателя внутреннего сгорания, который запускается только при необходимости. А разъединение ДВС с электродвигателем осуществляется за счет установленного сцепления между ними, поэтому они могут функционировать независимо друг от друга.

Схемы взаимодействия работы электродвигателя и ДВС

Автомобили-гибриды сконструированы по трем схемам взаимодействия двигателей. Рассмотрим каждую из них.

Последовательная схема взаимодействия

Данный принцип устройства представляет собой самый простой вариант автомобильного двигателя-гибрида. Его схема работы такая: крутящий момент от двигателя внутреннего сгорания идет к генератору. Затем генератор вырабатывает необходимое для работы электричество и передает его в аккумулятор. Дополнительно подзаряд аккумулятора осуществляется и путем процесса рекуперации кинетической энергии. В этой схеме движение автомобиля осуществляется лишь за счет электрической тяги.

Данная схема характеризуется последовательным преобразованием энергии, т.е. энергия, поступающая от сгораемого топлива в двигателе внутреннего сгорания, превращается в механическую, далее трансформируется в электрическую за счет генератора, и затем вновь преобразуется в механическую энергию.

Положительные стороны последовательной схемы:

1. Работа двигателя внутреннего сгорания осуществляется на неизменных оборотах.
2. Не возникает необходимости в двигателе с большой мощностью и потреблением топлива.
3. Коробка передач, как и сцепление здесь не нужны.
4. Электрическая энергия высоковольтной АКБ гибрида позволяет двигаться автомобилю с заглушенным ДВС.

Отрицательные стороны последовательной схемы:

1. На этапах преобразования энергии происходит ее потеря.
2. Габариты и стоимость АКБ достаточно высокие.

Самый яркий представитель гибридного автомобиля с последовательной схемой взаимодействия Chevrolet Volt

Если говорить о самом подходящем варианте движения автомобиля с последовательной схемой взаимодействия, то это городской трафик с частыми остановками, когда постоянно в работу включается система рекуперации энергии.

Параллельная схема взаимодействия

Такое название эта схема получила потому что, двигатели авто работают постоянно вместе. Принцип работы данного типа взаимодействия двух модулей происходит за счет электроники авто, электродвигателя и ДВС. Оба двигателя соединены с коробкой передач по средствам планетарной передачи.

Чисто на электрической энергии такие гибриды способны ехать не продолжительное время, при этом ДВС отключается от трансмиссии сцеплением.

Блок управления распределяет крутящий момент от обоих двигателей в зависимости от режима движения автомобиля. Двигателю внутреннего сгорания отведена более важная роль, а электродвигатель запускается при необходимости дополнительной тяги, например, когда авто резко ускоряется. При торможении или плавном движении электромотор работает как генератор электроэнергии.

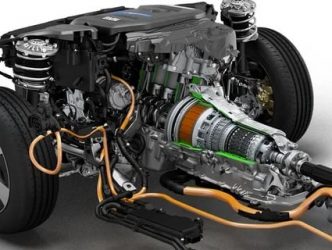

Электромотор внедрен в коробку передач BMW 530E iPerformance

Существуют модификации с электродвигателем отдельно от ДВС, они представляют собой сложную систему, но в тоже время эффективную. Этот модуль состоит из двух электромоторов, тягового соединенного через планетарную передачу со вторым, который служит генератором и стартером.

В такой схеме ДВС не связан напрямую с колесами, что позволяет постоянно передавать часть момента генератору и подзаряжать батарею.

Силовая установка параллельного гибрида с независимыми электромоторами

Положительные стороны параллельной схемы:

Так как основная работа отведена ДВС, то не возникает необходимости в установке мощной высоковольтной батареи. Двигатель внутреннего сгорания напрямую связан с ведущими колесами, поэтому потери энергии значительно меньше.

Отрицательные стороны параллельной схемы:

Самый главный минус данной схемы – это больший расход топлива в сравнении с другими схемами взаимодействия двигателей. Получается, что сэкономить на городском трафике не получится, наиболее удачным вариантом будет движение по трассе.

Последовательно-параллельная схема взаимодействия

Уже само название этой схемы указывает на то, что данный тип – это вариант совмещения двух ранее рассмотренных схем: последовательной и параллельной. Движение автомобиля на низкой скорости и его старт с места осуществляется только за счет силы электрической части.  ДВС поддерживает работу генератора авто, как при последовательной схеме взаимодействия. Передача крутящего момента от ДВС на колеса происходит при движении на большой скорости.

При высоких нагрузках, требующих повышенной мощности, генератор автомобиля может не выдать нужное количество энергии, и в таком случае электродвигатель питается дополнительно от аккумулятора, как при параллельной схеме взаимодействия.

В данной схеме предусмотрен дополнительный генератор, он подзаряжает АКБ. Электродвигатель необходим только для привода ведущих колес и для обеспечения рекуперативного торможения.

Часть крутящего момента, переходящая от двигателя внутреннего сгорания, уходит на ведущие колеса, а некоторая его часть – для работы генератора, который в свою очередь питает электродвигатель и заряжает АКБ.

За направление крутящего момента на колеса, генератор или электродвигатель и его соотношении отвечает планетарный механизм – распределитель мощности. Регулировкой подачи мощности из генератора и батареи занимается электронный блок управления автомобиля.

Также эта технология применяется и на гибридных полноприводных авто. На передней оси установлен ДВС с электродвигателем по параллельной схеме, а на задней только электродвигатель имеющий связь с ДВС по последовательной схеме.

Полноприводный гибрид от компании Mitsubishi

Положительные стороны последовательно-параллельной схемы:

Не сложно догадаться, что неоспоримым плюсом данной схемы гибрида является его большая экономичность топлива в сочетании с хорошими мощностными характеристиками. Ценители природы оценят ее экологичность.

Отрицательные стороны последовательно-параллельной схемы:

Среди отрицательного – это более сложная конструкция по сравнению с предыдущими схемами, и как следствие, большая цена. Поскольку необходим дополнительный генератор, емкая АКБ и сложная электронная схема управления.

Заключение

Мы рассмотрели все типы гибридов и схемы их взаимодействия, но в целом существует множество видов, которые сложно отнести к одной из них, поскольку с течением времени технологии все больше смешиваются и дорабатываются.

На одних используют гидромуфты с редуктором вместо планетарной передачи, на других экспериментируют с задним расположением ДВС или вообще разносят по двум осям ДВС и электродвигатель. Конструкторы не останавливаются на достигнутом и все больше развивают это направление.
