Что такое коленвал в автомобиле?

Коленвал автомобильного двигателя – его устройство и основные функции

— Функции и принцип работы коленвала

— Устройство и элементы конструкции коленвала

— Основные неисправности коленвала

Функции и принцип работы коленвала

Коленчатый вал (коленвал) – одна из главных деталей практически всех двигателей внутреннего сгорания. Поршни, которые перемещаются в цилиндрах двигателя, совершают лишь поступательные движения «вперед/назад». Чтобы преобразовать возвратно-поступательное движение поршней во вращательное (кручение колес), используется деталь сложной формы с несколькими изгибами (коленами) – коленчатый вал, к которому крепятся шатуны поршней.

Автомобильные двигатели – четырехтактные. Соответственно, каждый из поршней, и каждая из связанных с ними шеек коленвала в определенный момент времени находится в одном из 4 положений: впрыск топлива, сжатие топливо-воздушной смеси, рабочий ход поршня, выпуск отработанных газов. Поршни через шатуны толкают шейки коленвала и проворачивают его, а их последовательная работа обеспечивает плавность вращения.

По сути дела, коленчатый вал полностью принимает на себя кинетическую энергию двигателя, преобразует ее во вращение и передает энергию дальше коробке передач, карданному валу, генератору, помпе и прочим основным и вспомогательным механизмам и узлам автомобильного двигателя. Будучи столь энерго-нагруженной деталью двигателя, коленчатый вал испытывает во время работы огромные перегрузки. Соответственно для его изготовления используются лишь особо прочные сплавы стали и чугуна с добавлением хрома и молибдена.

Большое значение имеет и технология изготовления коленчатого вала. Для обычных массовых автомобилей коленвалы обычно изготавливаются дешевым методом чугунного литья. Двигатели спортивных автомобилей могут оснащаться коваными коленвалами из стальных сплавов – они легче и делают двигатели более динамичными. Коленвалы для двигателей супер-каров вытачиваются из цельной стальной заготовки – это наиболее дорогой и трудоемкий способ.

Устройство и элементы конструкции коленвала двигателя автомобиля

Коленвал автомобильного двигателя обычно находится под блоком цилиндров, в масляной ванне внутри картера двигателя – так обеспечивается его постоянная смазка. Исключение составляют оппозитные двигатели (например, автомобилей Subaru, Porsche) с противоположным горизонтальным расположением цилиндров – в них коленвал находится в центре двигателя – между рядами цилиндров.

Количество колен, их взаимное расположение и конфигурация коленчатого вала конкретного двигателя зависит от количества цилиндров в нем и порядка их работы. Основными элементами конструкции всех автомобильных коленвалов являются:

Читайте также:

Как работает 4 цилиндровый двигатель?

Коренные (опорные шейки) – находятся на главной оси коленвала и выполняют опорные функции.
Шатунные шейки – смещены относительно оси вала, к ним крепятся шатуны поршней, через них передается усилие от поршней к коленвалу.
Щеки – специальные пластины, соединяющие коренные и шатунные шейки.
Противовесы (балансиры) – сглаживают колебания коленчатого вала
Передняя выходная часть вала (носок) – часть коленвала, выступающая за пределы картера. На нем крепится шкив коленвала, который через специальные ремни ГРМ заставляет работать газораспределительный механизм двигателя в головке блока цилиндров и навесное оборудование двигателя (генератор, помпу и др.)
Задняя выходная часть вала (хвостовик) – на нее крепится маховик отбора основной мощности двигателя, через него энергия вращения передается от двигателя коробке передач.
Сальники коленвала – предотвращают утечку масла из картера через носок и хвостовик коленвала.
Подшипники коленвала – обеспечивают его легкое вращение и предотвращают его осевые колебания
Подшипники хвостовика и носка коленвала

Основные неисправности коленвала

Неисправности в кривошипно-шатунной группе двигателя автомобиля, важной частью которой является коленчатый вал, как правило, дают о себе знать в виде лишних вибраций, стука и шумов при работе двигателя, повышенного расхода топлива и моторного масла. При надлежащем уходе за автомобилем: правильной его эксплуатации (не допускать перегрева и низкого уровня масла), своевременной замене моторного масла и антифриза, коленчатый вал должен прослужить весь срок службы автомобиля. Тем не менее, бывают ситуации, когда коленчатый вал или отдельные детали его конструкции нуждаются в обслуживании или замене.

Течь сальников коленвала – подлежат замене
Износ подшипников коленвала – подлежат замене
Нарушение целостности конструкции (трещины, сколы, изгибы) самого коленвала, его шеек, щек или противовесов из-за низкого качества сплава (редко, но бывает) – коленвал подлежит замене
Задиры и царапины на шейках коленвала – проблема решается шлифовкой и полировкой шеек или заменой коленвала
Износ подшипников хвостовика и носка коленвала – подлежат замене
Деформация посадочного места шкива коленвала – рекомендуется замена коленвала

Так как для ремонта и обслуживания коленчатого вала практически во всех случаях необходимо вынимать и разбирать двигатель, этот вид ремонта стоит доверять только квалифицированным СТО и автомеханикам. Подобные ремонтные работы требуют четкого соблюдения технических регламентов и применения специфических инструментов.

Коленчатый вал: повреждение, симптомы, ремонт и расходы

Повреждение коленчатого вала встречается редко в современных автомобилях, но тем не менее все же происходит время от времени. Стоит ли в этом случае ремонтировать автомобиль (стоит ли игра свеч)? Какими затратами обернется ремонт коленвала? Отвечаем на наиболее важные вопросы.

Сломался датчик положения распредвала: симптомы, ремонт, затраты

Коленчатый вал – важный элемент двигателя внутреннего сгорания. Это та деталь, которая превращает кинетическую энергию, получаемую при сгорании топлива в двигателе, в механическую. Также коленвал служит связующим звеном между двигателем и коробкой передач, которая в свою очередь распределяет крутящий момент на колеса. К сожалению, если коленвал выходит из строя из-за дефекта, дорогостоящего ремонта не избежать.

Дефект коленчатого вала: причины и симптомы

В современных машинах повреждение коленвала стало довольно-таки редким явлением. Обычно коленчатый вал может выйти из строя в основном по двум причинам: нехватка моторного масла и превышение нагрузки на двигатель. Последняя причина современным машинам не грозит, поскольку электроника контролирует все функции двигателя и отключает подачу топлива, когда двигатель начинает испытывать повышенную нагрузку. Особенно эта защита актуальна, когда стрелка на тахометре находится на красной отметке.

Получается, подобная защита является своеобразным электронным ограничением оборотов двигателя, точно так же как работает электронный ограничитель скорости, встроенный во все современные автомобили.

Чаще же всего убить коленвал можно нехваткой моторного масла. Когда коленвалу не хватает смазки, это разрушает шатунные подшипники и затем более крупные основные подшипники, в которых вращается коленвал. Однако для наступления фактического ущерба от нехватки масла требуется довольно много времени – примерно до четверти часа, до тех пор, пока остаточное моторное масло в герметичных подшипниках не будет полностью использовано. В такой ситуации из-за сухого трения начнется разрушение подшипников и износ коленвала.

Читайте также:

Как смазать натяжной ролик ГРМ на гранте?

Но почему в современных автомобилях поломка коленвала – более редкое явление, чем в старых машинах? Все дело в том, что во многих современных машинах двигатели оснащены турбиной, которая быстрее выйдет из строя в случае острой нехватки моторного масла. Так что, по сути, коленвал не успеет получить критичный износ.

Тем не менее в некоторых современных автомобилях все же случается поломка коленвала, которая, как правило, дает о себе знать грохотом (громким стуком).

Ремонт и стоимость поврежденного коленчатого вала

К сожалению, ремонт коленвала – очень сложный процесс, который могут делать не многие технические центры. Ведь в этом случае нужна шлифовка коленчатого вала на специальном оборудовании. Вот виды возможных работ при восстановлении изношенного вала:

Также в некоторых случаях старый коленвал может нуждаться в термообработке. А иногда нужна балансировка коленвала. К сожалению, для этих работ требуются специалисты высокого класса, а также дорогостоящее оборудование.

Также не забывайте, что, прежде чем приступить к ремонту коленвала, нужно его еще демонтировать, а после ремонта поставить на место. Для многих автомобилей это обходится в круглую сумму, так что в итоге будет проще купить новый коленвал, чем ремонтировать старый. Вот для примера расценки на ремонт коленвала в одном из автосервисов Москвы. Причем это еще не высокие ценники.

Логично, что раз придется разбирать мотор, то вместе с ремонтом коленвала придется также проводить и другие работы. В этом случае восстановление работоспособности коленвала может вылиться автовладельцу в круглую сумму. В некоторых случаях будет проще купить контактный подержанный мотор. Можно также обратиться в специализированные компании, которые занимаются восстановлением моторов. В таких компаниях вы можете приобрести уже готовый восстановленный двигатель на свою машину. В этом случае, чтобы уменьшить стоимость восстановленного мотора, вы можете сдать двигатель со сломанным коленвалом в качестве зачета в стоимость восстановленного.

Структура и функция коленчатого вала

Если вы хотите понять функцию коленвала, то, чтобы это было проще, вспомним, что такое велосипедные педали, которые соединены между собой специальным валом. Ваши ноги при вращении педалей выполняют точно такую же роль, которую играют в двигателе поршни, прикрепленные к шатунам, толкающим коленвал. На велосипеде, чтобы вращать колеса, вам нужно крутить педали вверх и вниз.

По сути, наши ноги на велосипеде (если их сравнивать с конструкцией двигателя) представляют собой два поршня с шатунами, которые ходят вверх и вниз в двухцилиндровом моторе. Вместо же звездочки, которая, вращаясь от движения педалей, передает по цепи крутящий момент на заднее колесо, в двигателях внутреннего сгорания используется коленвал, который и преобразует энергию, получаемую от хода поршней и шатунов, в механическую. С одной стороны коленвала расположен маховик, который передает крутящий момент на коробку передач.

Коленчатый вал должен выдерживать высокие нагрузки

Сегодня в современных автомобилях в двигателях используется коленвал, с каждой стороны которого находится подшипник. Со временем подшипники изнашиваются и между ними и поверхностью коленвала появляется люфт, что приводит к износу коленвала.

К счастью, современная конструкция двигателя способна долгое время выдерживать большие нагрузки. В том числе способны выдерживать нагрузку и современные коленчатые валы. Например, в дизельном современном двигателе каждый ход шатуна испытывает от воспламенения топлива нагрузку в 10 000 кг, которая, естественно, передается на коленвал.

Читайте также:

Почему трещит стартер при запуске двигателя?

Двигатели, в которых могут загнуться клапана: Зачем они нужны

Итак, на короткое время в одно мгновенье на шатуне присутствует сила, эквивалентная десяти тоннам, которая воздействует на коленвал. И это мы говорим только об одном шатуне. Вы представляете, какую нагрузку получает коленвал в восьмицилиндровом моторе?

И это еще не все. В зависимости от конструкции двигателя коленчатые валы также подвержены вибрациям. Поэтому многие автопроизводители стараются сделать коленчатые валы достаточно прочными и долговечными. Например, коленвал может быть изготовлен из высококачественной стали. Особенно для мощных турбированных высокооборотистых дизельных двигателей.

Для атмосферного (нетурбированного) бензинового двигателя коленвал может быть уже не столь прочен. Поэтому производители часто еще недавно многие коленчатые валы изготавливали из чугуна. Сегодня же в мире наблюдается тенденция по снижению веса автомобиля. В первую очередь двигателя.

Почему двигатели автомобилей не плавятся?

В итоге вместо чугунных блоков двигателя во многих современных авто стали использоваться блоки цилиндров из алюминия. Также производители стали использовать облегченные поршни и шатуны. Не обошла эта мода на легкое и коленчатые валы, которые также заметно полегчали. Все это, конечно, не добавляет машине надежности и увы, не гарантирует долгий срок службы двигателя.

Коленчатый вал двигателя (коленвал): работа, устройство, вращение

Коленчатый вал или, как часто говорят автомобилисты, «коленвал» – это одна из самых значительных (и не только по размеру) и ответственных деталей современного двигателя. Он располагается в нижней части блока цилиндров, снизу его закрывает картер – поддон двигателя, заполненный моторным маслом.

Как выглядит

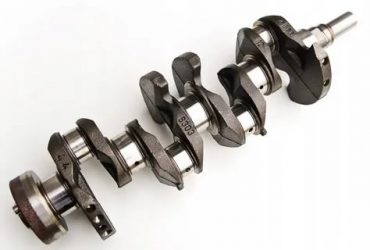

Как видно на фото, этот элемент имеет довольно сложную форму. Его основными составными частями являются:

Читайте также:

Двигатель с нижним расположением клапанов

коренные шейки;
шатунные шейки;
щеки;
противовесы.

Коренные (опорные) шейки служат для опоры коленвала в так называемых «постелях». В них крепятся не смещающиеся в процессе работы подшипники, обеспечивающие вращение. Поскольку на коренные шейки приходятся более значительные нагрузки, их диаметр больше, чем у шатунных.

Шатунные шейки (колена) – это опорные поверхности шатунов. С учетом порядка работы цилиндров колена смещаются относительно оси вращения на определенные углы.

Если коленчатый вал сконструирован так, что по обе стороны от каждой шатунной шейки находятся опорные, то он называется полноопорным, в противном случае – неполноопорным. В современных автомобильных двигателях наибольшее распространение имеют именно полноопорные коленвалы.

Колена соединены между собой щеками. Противовесы, являющиеся продолжениями щек в сторону противоположную колену, уравновешивают центробежные силы, возникающие при вращении. Внутри коленвала имеется масляные каналы, при помощи которых происходит смазка шатунных шеек.

Из каких материалов и как изготавливается

Материал и технология производства зависят от класса и назначения автомобиля:

Для стандартных серийных автомобилей коленчатый вал отливается из чугуна, этим достигается минимальная себестоимость производства.
Коленвал более мощных и спортивных машин кованый и изготовлен из стали. По сравнению с чугунным он обладает улучшенными характеристиками по таким параметрам, как габариты, вес и прочность.
Самый дорогостоящий вариант, использующийся в люксовых моделях, – коленчатый вал, выточенный из цельного куска стали.

Место перехода щек в шейки является самым нагруженным, так как здесь концентрируются максимальные напряжения. Для того чтобы разгрузить соединение, его выполняют с полукруглым переходом (галтелью). Как правило, галтели делают двойными с промежуточным технологическим пояском. Такое конструктивное решение позволяет сохранить максимальное значение активной площади шеек – поверхности, находящей под вкладышами.

Как раз по причине возникновения высоких нагрузок в соединениях, не нашел широкого применения коленчатый вал составной конструкции, в котором отдельные части соединены между собой крепежом.

Для чего необходим

При помощи кривошипно-шатунного механизма двигателя возвратно-поступательное движение поршней цилиндров двигателя переходит во вращательное движение и передается через трансмиссию к колесам автомобиля. Коленчатый вал как раз и нужен для того чтобы выполнить такое превращение. При работе каждый из поршней четырехтактного двигателя постоянно находится в одном из тактов:

впуск;
сжатие;
рабочий ход;
выпуск.

В фазе рабочего хода поршень толкает связанный с ним шатун, а тот, в свою очередь, смещает коленчатый вал. Так реализуется вращение. Следующий по порядку работы цилиндров двигателя поршень в это время сжимает горючую смесь и после ее воспламенения толкает свой шатун, в результате чего коленчатый вал непрерывно вращается.

Маховик

К заднему, если смотреть со стороны расположения ремней/цепей механизма газораспределения, концу коленвала через фланец при помощи болтов крепится маховик – массивный чугунный диск с напрессованным зубчатым венцом (см. фото). Для того чтобы маховик не смещался и не нарушалась балансировка, предусмотрены центровочные штифты или специальные болты, расположенные несимметрично. Для предотвращения утечек масла на фланец маховика устанавливается дополнительное уплотнение (сальник).

Маховик накапливает энергию, необходимую для поддержания равномерного вращения в промежутках между воспламенениями горючей смеси в цилиндрах и выводит поршни из мертвых точек (крайних верхних и нижних положений поршня в цилиндре). Зубчатый венец маховика связан с шестерней стартера. При пуске двигателя маховик проворачивается стартером, придавая валу начальное вращение. Наконец, именно через маховик на узлы и агрегаты трансмиссии передается вращательное движение.

Обычно для контроля правильности установки фаз газораспределения на маховике имеются метки, указывающие положение первого поршня в верхней мертвой точке.

Носок

В передней части коленвала, называемой «носком», устанавливается шкив или шестерня привода газораспределительного механизма, элементов системы охлаждения и других агрегатов (см. фото). Носок уплотняется кольцевой манжетой (сальником). Кроме того, с внешней стороны носка в крышке двигателя устанавливается пылеотражатель, препятствующий проникновению загрязнений в картер.

Коленчатый вал двигателя: его строение и назначение

В автомобиле все детали являются важными и нужными. Однако существуют некоторые, без которых просто невозможно представить работу транспортного средства. Одной из таких деталей является коленчатый вал двигателя, или просто коленвал. Он связывает между собой ДВС и ведущие колеса, приводит в движение весь механизм.

Предназначение коленчатого вала

Залогом движения автомобиля является поршневой механизм: в систему цилиндров подается смесь из топлива и некоторого количества воздуха, которая после воспламенения, увеличивается в объеме, что с силой выталкивает поршень. Возвратно-поступательные движения системы поршней преобразовываются коленвалом во вращательные. Затем передаются на другие детали, на коробку передач, на полуось или карданный вал.

Коленвал совершает преобразование механической энергии в крутящий момент. Он является цельным конструктивным элементом системы транспортного средства, поэтому правильнее будет назвать его деталью.

Стоимость этой детали достаточно высока из-за материала, из которого она сделана: легированная хромом или молибденом сталь. Она имеет особую прочность. А также цена зависит от расположения волокон и методики изготовления.

Способ производства и материал, из которого производится деталь, в большей мере зависит от класса автомобиля и его типа. Литой чугунный коленвал используется в серийных моделях, это позволяет уменьшить их стоимость и не выходить за пределы расчета. В спортивные авто устанавливают коленвал из стали, сделанный методом ковки.

Они значительно превосходят вышеупомянутые по габаритам, весу и прочности и все чаще используются в современной промышленности. Самые дорогие модели оснащены деталью, выточенной из цельного куска стали. На выходе получают чрезвычайно прочный материал и много отходов производства.

Деталь расположена в нижней части любого серийного двигателя, прямо над картером с моторным маслом. Он закрепляется при помощи подшипников и дополнительных упоров, которые прочно закрепляют его положение и не позволяют смещаться. Только оппозитные двигатели отличаются — коленвал расположен практически в центре.

Как устроена деталь

Для разных двигателей используется разная форма коленного вала. К примеру, на двигателях V6 шатуны немного смещаются в длину, американский V8 крестообразен, а европейский — более плоский.

Но любой коленчатый вал состоит из нескольких стандартных деталей:

коренная и шатунная шейки;
соединительные щеки;
противовесы;
фронтальная часть (носок);
задняя часть (хвостовик).

Каждая из них выполняет свою функцию и связана с остальными.

Коренная шейка является основной частью вала, расположена в картере на подшипниках.
Шатунные шейки смещены в сторону и соединяют вал с шатунами, имеют масляные каналы для смазки.
Данные шейки именуются коленом, за счет чего деталь и получила свое название. Расположение цилиндров зависит именно от колен, которые распределяют нагрузку и регулируют движение газовых масс.
Щеки соединяют между собой шейки.
Противовесы уравновешивают поршни и шатуны, их правильное функционирование является залогом плавной работы двигателя внутреннего сгорания.
Носок имеет шкив, шестерни и гаситель колебаний, который контролирует газораспределительный механизм.
Хвостовик осуществляет отбор мощности вала. Соединен с маховиком при помощи специального гребня.

За пределами блока цилиндров, маховик уплотняется при помощи сальников, предотвращающих утечку масла. Подшипники скольжения обеспечивают вращательные движения системы.

Когда газы воздействуют на поршни, они предают энергию на шатуны, которые соединены со втулкой или поршневым пальцем. При помощи подшипника шатун присоединен к шейке коленвала. За счет этого происходит вращательное движение. После разворота на 180 градусов шейка начинает движение в обратном направлении, и поршень приводится в исходное положение. На этом заканчивается один цикл, и начинается новый.

Процесс обслуживания

Как и любая деталь, коленчатый вал нуждается в специальном уходе. Для осмотра и ремонта, необходимо его снять. Обычно это требуется во время капитального ремонта, к примеру, после гидроудара, во время которого, коленвал может повести.

Чтобы снять коленвал, необходимо демонтировать двигатель и его элементы. Перевернув ДВС, отмечают расположение крышек коренных подшипников, затем их снимают, приподнимают коленвал и отсоединяют заднее уплотнительное кольцо. После этого снимают вкладыши с блоков цилиндров и крышек. Таким образом, мы имеем отсоединенный коленчатый вал.

Для его проверки необходимо промыть бензином и просушить деталь. Производится осмотр на предмет трещин, сколов, вмятин. Если таковые обнаружены — деталь подлежит замене.

Открутив пробки, можно прочистить все масляные каналы. Шатунные шлейки шлифуются и полируются, снова прочищаются каналы для масла. Вкладыши подшипников, подшипник носовой части, маховик, сальник и резиновые уплотнители при обнаружении дефектов также необходимо заменить.

После этого производится сборка двигателя в порядке, обратном разбору, предварительно смазав все детали. Также необходимо убедиться в плавности скольжения и вращения детали.

Интересное о коленвалах

Часто считают, что маркировка на детали может рассказать о характеристиках. Однако это лишь заблуждение. Маркировка упрощает подбор детали, так как является каталожным номером, при этом ничего не говорит о свойствах самого изделия.

Для спортивных автомобилей коленчатые валы производятся с немного вытянутыми шейками вместо круглых. За их счет увеличиваются общие характеристики транспортного средства, так как поршень движется немного быстрее в конечной точке сжатия.

Коленвал является главным передаточным звеном, обеспечивает работу полуосей, трансмиссии, кардана, генератора и других систем. Он способен выдерживать огромные нагрузки и высокие температуры, производится из высокопрочных сплавов. От качества этой детали зависит срок службы двигателя.

Не стоит забывать, что любая неисправность, посторонний шум следует немедленно устранять.

Заниматься диагностикой и ремонтом не следует, если вы не имеете нужных навыков. Чтобы не столкнуться с более серьезной поломкой после самостоятельного вмешательства в работу автомобиля, необходимо обратиться в автосервис, где опытные мастера быстро смогут установить и устранить проблему.

Все про распределительный вал двигателя

Для стабильной работы двигателя внутреннего сгорания каждая его деталь играет важную функцию. Среди них – распределительный вал. Рассмотрим, какова его функция, какие неисправности встречаются, и в каких случаях он нуждается в замене.

Функции распредвала

Распредвал – элемент ГРМ (газораспределительного механизма). Он определяет порядок тактов мотора и синхронизирует открывание/закрывание клапанов, которые подают в цилиндры воздушно-топливную смесь и отводят отработанные газы.

Газораспределительный механизм работает по следующему принципу. В момент запуска двигателя стартер проворачивает коленчатый вал. Распредвал приводится в движение при помощи цепи или ремня, посаженного на шкив коленвала. В цилиндре открывается впускной клапан, и в камеру сгорания поступает смесь бензина и воздуха. В этот же момент датчик коленвала подает импульс на катушку зажигания. В ней генерируется разряд, который идет на свечу зажигания.

К моменту, когда появляется искра, оба клапана в цилиндре закрыты, а топливная смесь сжата. Во время возгорания образуется энергия, и поршень перемещается вниз. Так коленвал проворачивается и приводит в движение распределительный вал. В этот момент он открывает выпускной клапан, через который выходят отработанные в процессе горения газы.

Распредвал всегда открывает нужный клапан на конкретный промежуток времени и на стандартную высоту. Благодаря своей форме этот элемент обеспечивает стабильный цикл смены тактов в моторе.

Подробно о фазах открытия и закрытия клапанов, а также об их настройках, показано в данном видео:

В зависимости от модификации двигателя в нем может стоять один или несколько распредвалов. В большинстве автомобилей эта деталь размещена в головке блока цилиндров. Она приводится в движение за счет вращения коленчатого вала. Эти два элемента соединяются при помощи ремня или цепи ГРМ.

Чаще всего одним распредвалом оснащены двс с рядным расположением цилиндров. Большинство таких двигателей имеет по два клапана на цилиндр (один впускной, а другой выпускной). Встречаются также модификации с тремя клапанами на цилиндр (два на впуск, один на выпуск). Двумя валами чаще комплектуются двигатели, в которых на один цилиндр приходится по 4 клапана. В оппозитных двс и с V-образной формой тоже устанавливается два распределительных вала.

Моторы с одним валом ГРМ имеют простую конструкцию, что приводит к снижению стоимости агрегата в процессе изготовления. Такие модификации легче обслуживать. Их всегда устанавливают на бюджетные автомобили.

На более дорогих модификациях двигателей некоторые производители устанавливают второй вал для снятия нагрузки на вал и в некоторых моделях ДВС для обеспечения сдвига фаз распределения газов. Чаще всего такая система встречается в автомобилях, которые должны отличаться спортивными характеристиками.

Распредвал всегда открывает клапан на конкретный промежуток времени. Чтобы улучшить эффективность мотора на повышенных оборотах, необходимо изменить этот интервал (двигателю нужно больше воздуха). Но при стандартной настройке газораспределительного механизма при повышенных оборотах коленвала впускной клапан закрывается раньше, чем в камеру поступит нужный объем воздуха.

В то же время, если установить спортивный распредвал (кулачки на дольше открывают впускные клапаны), на низких оборотах двигателя есть большая вероятность, что впускной клапан откроется еще до того, как закроется выпускной. Из-за этого часть смеси попадет в выхлопную систему. Как результат – потеря мощности на низких скоростях и повышение токсичности выхлопов.

Самая простая схема для достижения такого эффекта – установить распредвал с функцией проворачивания на определенный угол относительно коленвала. Этот механизм позволяет осуществить раннее и позднее закрытие/открытие впускных и выпускных клапанов. На оборотах до 3500 он будет находиться в одном положении, а когда этот порог преодолевается, вал немного проворачивается.

На сегодняшний день с целью повышения производительности силовых агрегатов разрабатываются электромагнитные и пневматические бескулачковые системы газораспределения. Пока такие модификации очень дорогие в производстве и обслуживании, поэтому их еще не устанавливают на серийные автомобили.

Помимо распределения тактов двигателя данная деталь приводит в движение дополнительное оборудование (зависит от модификации мотора), например, масляный и топливный насосы, а также вал трамблера.

Конструкция распредвала

Распределительные валы изготавливаются путем ковки, цельного литья, полого литья и в последнее время появились трубчатые модификации. Цель изменения технологии создания – облегчить конструкцию для получения максимальной эффективности работы мотора.

Распредвал изготавливается в виде стержня, на котором имеются такие элементы:

Носок. Это передняя часть вала, в котором сделан паз для шпонки. Здесь устанавливается шкив привода ГРМ. В случае цепной передачи на его месте устанавливается звездочка. Эта деталь фиксируется с торца болтом.
Шейка сальника. На ней крепится сальник, предотвращающий вытекание смазки из механизма.
Опорная шейка. Количество таких элементов зависит от длины стержня. На них крепятся опорные подшипники, снижающие силу трения во время вращения стержня. Эти элементы устанавливаются в соответствующие пазы в головке блока цилиндров.
Кулачки. Это выступы, имеющие форму застывшей капли. Во время вращения они толкают штангу, присоединенную к коромыслу клапана (или сам толкатель клапана). Количество кулачков зависит от числа клапанов. Их размер и форма влияет на высоту и продолжительность открытия клапана. Чем острее будет вершина, тем быстрее закроется клапан. И наоборот – пологий край немного задерживает клапан в открытом состоянии. Чем тоньше будет ось кулачка, тем ниже опустится клапан, что увеличит объем топлива и ускорит отвод отработанных газов. По форме кулачков определяется тип фаз газораспределения (узкие – на пониженных оборотах, широкие – на повышенных).
Масляные каналы. Внутри вала сделано сквозное отверстие, по которому на кулачки (на каждом сделано небольшое выходное отверстие) подается масло. Это предотвращает преждевременное стирание штанг толкателей и выработку на плоскостях кулачков.

Если в конструкции мотора используется один распредвал, то кулачки в нем расположены так, чтобы один комплект двигал впускные клапаны, а немного смещенный набор – выпускные. В двигателях, цилиндры которых оснащены двумя клапанами на впуск и двумя на выпуск, устанавливается два распределительных вала. В этом случае один открывает впускные клапаны, а другой – выпуск отработанных газов.

За что отвечает датчик распредвала

В двигателях с карбюратором к распредвалу подсоединяется трамблер, который определяет, какая фаза выполняется в первом цилиндре – впуск или выпуск.

В инжекторных ДВС трамблера нет, поэтому за определение фаз первого цилиндра отвечает датчик положения распредвала. Его задача не идентична функционалу датчика коленвала. За один полный оборот вала ГРМ коленвал провернется вокруг оси дважды.

https://www.youtube.com/watch?v=AMwvcPELG2o

ДПКВ фиксирует ВМТ поршня первого цилиндра и подает импульс на формирование разряда для свечи зажигания. ДПРВ подает сигнал на ЭБУ, в какой момент нужно подать топливо и искру в первый цилиндр. Циклы в остальных цилиндрах происходят поочередно в зависимости от конструкции двигателя.

Датчик распредвала состоит из магнита и полупроводника. На валу ГРМ в районе установки датчика имеется репер (небольшой металлический зуб). Во время вращения этот элемент проходит мимо датчика, благодаря чему магнитное поле в нем замыкается и образуется импульс, идущий на ЭБУ.

Электронный блок управления фиксирует скорость импульсов. По ним он ориентируется, когда в первом цилиндре выполнить подачу и воспламенение топливной смеси. В случае установки двух валов (один на такт впуска, а другой – выпуска), будут установлены по датчику на каждом из них.

Что произойдет, если датчик выйдет из строя? Этому вопросу посвящено данное видео:

Если мотор оснащен системой смещения фаз газораспределения, то от частоты импульсов ЭБУ определяет, в какой момент нужно выполнить задержку открытия/закрытия клапанов. В этом случае двигатель будет оснащен дополнительным устройством – фазовращателем (или гидроуправляемой муфтой), которое проворачивает распредвал для изменения времени открытия. Если датчик Холла (или распредвала) неисправен, то фазы газораспределения не будут меняться.

Принцип работы ДПРВ в дизелях отличается от применения в бензиновых аналогах. В этом случае он фиксирует положение всех поршней в верхней мертвой точке в момент сжатия топливной смеси. Это позволяет точнее определить положение распредвала относительно коленвалу, что стабилизирует работу дизеля и облегчает его запуск.

В конструкцию таких датчиков добавлены дополнительные реперы, положение которых на задающем диске соответствует наклону конкретного клапана в отдельном цилиндре. Устройство таких элементов может отличаться в зависимости от фирменных разработок разных производителей.

Типы размещения распредвала в двигателе

В зависимости от типа двигателя в нем может находиться один, два и даже четыре вала газораспределительного механизма. Чтобы легче было определить тип ГРМ, на крышку головки блока цилиндров наносится следующая маркировка:

SOHC. Это будет рядный или V-образный мотор с двумя или тремя клапанами на один цилиндр. В нем распредвал будет один на ряд. На его стержне имеются кулачки, управляющие фазой впуска, а немного смещенные – отвечающие за фазу выпуска. В случае моторов, выполненных в форме V, таких валов будет два (по одному на ряд цилиндров) или один (помещается в развал между рядами).

DOHC. Эта система отличается от предыдущей наличием двух распредвалов на один ряд цилиндров. В этом случае каждый из них будет отвечать за отдельную фазу: один – за впуск, а другой – за выпуск. На однорядных моторах валов ГРМ будет два, а на V-образных – четыре. Такая технология позволяет уменьшить нагрузку на вал, что увеличивает его ресурс.

Газораспределительные механизмы также отличаются по размещению валов:

Боковое (или нижнее). Это старая технология, которая использовалась в карбюраторных моторах. Среди преимуществ такого типа – простота смазки движущихся элементов (размещается прямо в картере двигателя). Основной недостаток – сложность обслуживания и замены. В этом случае кулачки давят на толкатели коромысла, а те передают движение на сам клапан.

Верхнее. Такая конструкция ГРМ используется в современных моторах. Этот узел легче обслуживать и ремонтировать. Один из недостатков – сложная система смазки. Масляный насос должен создавать стабильное давление, поэтому необходимо пристально следить за интервалами замены масла и фильтра (о том, на что ориентироваться, определяя регламент таких работ, рассказывается здесь). Такое устройство позволяет использовать меньше дополнительных деталей. В этом случае кулачки воздействуют непосредственно на толкатели клапанов.

Как обнаружить дефект распредвала

Основная причина выхода из строя распредвала – масляное голодание. Оно может возникать из-за плохого состояния фильтра или несоответствующего для данного мотора масла (по каким параметрам подбирается смазка, читайте в отдельной статье). Если соблюдать интервалы ТО, вал газораспределительного механизма прослужит столько же, сколько и весь двигатель.

Типичные неполадки распредвала

Из-за естественного износа деталей и недосмотра автомобилиста могут наблюдаться следующие неполадки вала газораспределителя.

Выход из строя присоединяемых деталей – шестерня привода, ремень или цепь ГРМ. В этом случае вал приходит в негодность и его нужно заменить.
Задиры на опорных шейках и выработка на кулачках. Сколы и канавки появляются из-за чрезмерных нагрузок, например, в результате неправильной регулировки клапанов. Во время вращения увеличенная сила трения между кулачками и толкателями создает дополнительный нагрев узла, разрушая масляную пленку.

Протечка сальника. Она возникает в результате длительного простоя мотора. Со временем резиновый уплотнитель теряет свою эластичность.
Деформация вала. Из-за перегрева мотора металлический элемент при большой нагрузке может искривляться. Такая неполадка выявляется появлением дополнительной вибрации в двигателе. Обычно такая неполадка не длится долго – из-за сильной тряски смежные детали быстро выйдут из строя, и мотор нужно будет отправлять на капитальный ремонт.
Неправильная установка. Само по себе это не является неполадкой, но из-за несоблюдения норм по затяжке болтов и регулировке фаз, ДВС быстро придет в негодность, и его нужно будет «капиталить».
К поломке самого вала может привести плохое качество материала, поэтому, выбирая новый распредвал, важно обращать внимание не только на его цену, но и на репутацию производителя.

Некоторые автомобилисты пытаются устранить некоторые неисправности вала ГРМ, шлифуя поврежденные участки или устанавливая дополнительные вкладыши. В таких ремонтных работах нет смысла, потому что при их выполнении невозможно достичь точности, необходимой для бесперебойной работы узла. В случае возникновения неполадки с распредвалом специалисты рекомендуют сразу его заменить на новый.

Как выбрать распределительный вал

Новый распредвал необходимо подбирать, исходя из причины замены:

Замена испорченной детали на новую. В этом случае взамен вышедшей из строя модели подбирается аналогичная.
Модернизация двигателя. Для спортивных автомобилей используются специальные распредвалы совместно с системой смены фаз газораспределения. Моторы для повседневной езды тоже модернизируют, например, повышая мощность за счет регулировки фаз при помощи установки нестандартных распредвалов. Если нет опыта в выполнении таких работ, то лучше это доверить профессионалам.

На что следует ориентироваться, подбирая нестандартный для конкретного двигателя распредвал? Основной параметр – кулачковый развал, максимальный подъем клапана и угол перекрытия.

Стоимость нового распределительного вала

По сравнению с капитальным ремонтом всего двигателя стоимость замены распредвала незначительна. Для примера, новый вал для отечественного автомобиля стоит в пределах 25 долларов. За настройку фаз газораспределения в некоторых мастерских возьмут 70 у.е. За капитальный ремонт мотора вместе с запчастями придется заплатить порядка 250 долларов (и это в гаражных СТО).

Как видно, лучше вовремя проводить техническое обслуживание и не подвергать мотор чрезмерным нагрузкам. Тогда он прослужит своему хозяину долгие годы.

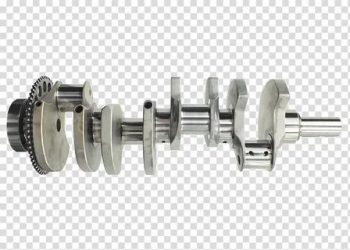

Что такое коленвал в автомобиле и как он работает

Коленвал это деталь в моторе автомобиля, приводящаяся в движение поршневой группой. Он передает крутящий момент на маховик, который в свою очередь вращает шестерни трансмиссии. Далее вращение передается на полуоси ведущих колес.

Все автомобили, под капотом которых установлены двигатели внутреннего сгорания, оснащаются таким механизмом. Эта деталь создается специально под марку двигателя, а не под модель автомобиля. В процессе эксплуатации коленчатый вал притирается к особенностям строения ДВС, в котором он установлен. Поэтому при его замене мотористы всегда обращают внимание на выработку трущихся элементов и на то, почему она появилась.

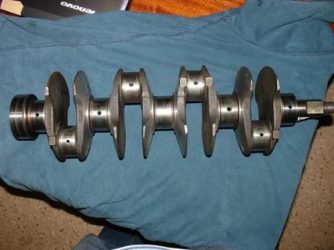

Как выглядит коленвал, где он находится и какие бывают неисправности?

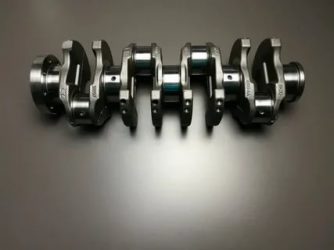

Строение коленвала

Коленчатый вал устанавливается в нижнюю часть двигателя непосредственно над масляным картером и состоит из:

коренной шейки – опорная часть детали, на которой устанавливается коренной подшипник картера мотора;
шатунной шейки – упоры для шатунов;
щек – соединяют все шатунные шейки с коренными;
носка – выходная часть коленвала, на которой закреплен шкив привода газораспределительного механизма (ГРМ);
хвостовика – противоположная часть вала, к которой крепится маховик, приводящий в движение шестерни коробки передач, к нему же подсоединяется и стартер;
противовесов – служат для сохранения баланса во время возвратно-поступательных движений поршневой группы и снимают нагрузки центробежной силы.

Осью коленвала являются коренные шейки, а шатунные всегда поочередно смещены в противоположном направлении друг от друга. В этих элементах сделаны отверстия для подачи масла на подшипники.

Кривошип коленчатого вала это узел, состоящий из двух щек и одной шатунной шейки.

Раньше в автомобили устанавливали сборные модификации кривошипов. Сегодня все двигатели оснащены цельными коленвалами. Они изготавливаются из высокопрочной стали путем ковки, а затем обработки на токарных станках. Менее дорогие варианты изготавливаются из чугуна при помощи литья.

Вот пример создания стального коленвала:

3 Вытачивание коленвала Полная автоматизация процесса

Как работает коленчатый вал в двигателе автомобиля

Для чего нужен коленвал? Без него невозможно движение машины. Работает деталь по принципу вращения педалей велосипеда. Только в автомобильных моторах используется больше шатунов.

Коленвал работает следующим образом. В цилиндре мотора воспламеняется воздушно-топливная смесь. Образовавшаяся энергия выталкивает поршень. При этом приводится в движение шатун, подсоединенный к кривошипу коленчатого вала. Эта деталь совершает постоянное вращательное движение вокруг оси коленвала.

В этот момент другая деталь, расположенная на противоположной части оси, движется в обратном направлении и опускает следующий поршень в цилиндр. Цикличные движения этих элементов приводит к ровному вращению коленвала.

Так возвратно-поступательное движение преобразуется во вращательное. Крутящий момент передается на шкив привода ГРМ. От вращения коленвала зависит работа всех механизмов двигателя – водяной помпы, масляного насоса, генератора и другого навесного оборудования.

В зависимости от модификации двигателя кривошипов может насчитываться от одного до 12 (по одному на цилиндр).

Подробно о принципе работы кривошипно-шатунного механизма и разновидности их модификаций смотрите в видео:

Смазка коленвала и шатунных шеек, принцип работы и особенности разных конструкций

Возможные проблемы коленвала и их решение

Хотя коленвал изготавливается из прочного металла, из-за постоянных нагрузок он может выйти из строя. Данная деталь испытывает механические нагрузки от поршневой группы (порой давление на один кривошип может достигать десяти тонн). Помимо этого во время работы мотора температура внутри него поднимается до нескольких сотен градусов.

Вот некоторые причины поломок составной части кривошипно-шатунного механизма.

Задиры шатунных шеек кривошипа

Износ шатунных шеек – распространенная неисправность, так как в этом узле образуется сила трения при большом давлении. В результате таких нагрузок на металле появляются выработки, которые затрудняют свободный ход подшипников. Из-за этого коленвал неравномерно нагревается и впоследствии может деформироваться.

Игнорирование данной проблемы чревато не только сильными вибрациями в моторе. Перегрев механизма приводит к его разрушению и по цепной реакции – всего двигателя.

Проблема устраняется путем шлифовки шатунных шеек. При этом их диаметр уменьшается. Чтобы размер этих элементов был одинаковым на всех кривошипах, данную процедуру следует выполнять исключительно на профессиональных токарных станках.

Так как после процедуры технические зазоры детали становятся больше, после обработки на них устанавливается специальный вкладыш, компенсирующий образовавшееся пространство.

Задиры появляются из-за низкого уровня масла в картере двигателя. Также на возникновение неисправности влияет качество смазки. Если не менять масло вовремя, оно загустевает, от чего масляный насос не способен создать нужное давление в системе. Своевременное ТО позволит кривошипно-шатунному механизму работать длительный срок.

Срез шпонки кривошипа

Шпонка кривошипного механизма позволяет передать крутящий момент с вала на приводной шкив. Эти два элемента оснащены пазами, в которые вставляется специальный клин. Из-за некачественного материала и большой нагрузки эту деталь в редких случаях может обрезать (например, при заклинивании двигателя).

Если пазы шкива и КШМ не разбиты, то достаточно просто заменить эту шпонку. В старых моторах такая процедура может не принести желаемого результата из-за люфта на соединении. Поэтому единственным выходом из ситуации будет замена этих деталей на новые.

Износ отверстий фланца

На хвостовике коленчатого вала закреплен фланец с несколькими отверстиями для подсоединения маховика. Со временем эти гнезда могут разбиваться. Такие неисправности относятся к категории усталостного износа.

В результате работы механизма под большими нагрузками в металлических деталях образуются микротрещины, из-за которых образуются одиночные или групповые углубления на соединениях.

Неисправность устраняется путем рассверливания отверстий под больший диаметр болтов. Эту манипуляцию следует выполнить как с фланцем, так и с маховиком.

Течь из-под сальника

На коренных шейках вала устанавливается два сальника (по одному с каждой стороны). Они предотвращают вытекание масла из-под коренных подшипников. Если смазка попадает на приводные ремни газораспределительного механизма, это значительно снижает их ресурс.

Течь сальников может появиться по следующим причинам.

Вибрации коленчатого вала. В этом случае изнашивается внутренняя часть сальника, и она неплотно прилегает к шейке.
Длительный простой на морозе. Если машина долго стоит на улице, сальник пересыхает и теряет свою эластичность. А из-за мороза он дубеет.
Качество материала. Бюджетные детали всегда имеют низкий рабочий ресурс.
Ошибка в установке. Большинство механиков производят монтаж при помощи молоточка, аккуратно набивая сальник на вал. Чтобы деталь функционировала дольше, производитель рекомендует использовать предназначенный для данной процедуры инструмент (оправка для подшипников и сальников).

Чаще всего сальники изнашиваются одновременно. Однако если возникла необходимость в замене только одного – следует поменять и второй.

Неисправность датчика коленвала

Этот электромагнитный датчик устанавливается на двигатель для синхронизации работы системы инжектора и зажигания. Если он неисправен, то мотор невозможно будет запустить.

Датчик коленвала определяет положение кривошипов в мертвой точке первого цилиндра. На основании этого параметра электронный блок управления автомобиля определяет момент впрыска топлива в каждый цилиндр и подачи искры. Пока от датчика не поступит импульс, искра не образуется.

В случае выхода из строя этого датчика проблема решается его заменой. Только подобрать следует ту модель, которая разработана для данного типа двигателей, иначе параметры положения коленчатого вала не будут соответствовать реальности, и ДВС будет неправильно функционировать.

Более подробно о функции ДПКВ и диагностики его неисправностей смотрите в видео:

Датчики коленвала и распредвала: принцип работы, неисправности и способы диагностики. Часть 11

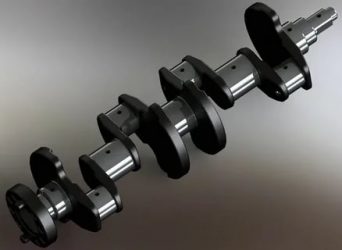

Коленчатый вал ДВС

Коленчатый вал двигателя внутреннего сгорания, он же коленвал — это однородная деталь (если состоит она из нескольких частей, то это составной вал) сложной формы в виде стержня с коленами, функция которой является преобразование возвратно-поступательного движения в крутящее.

статьи:

Металл коленвала

Коленчатый вал ДВС воспринимает большие нагрузки, поэтому он изготавливается с большим запасом прочности. Материалы для изготовления коленвала следующие:

углеродистая сталь;
хромомарганцевая сталь;
хромоникельмолибденовая сталь;
высокопрочный чугун.

Марки стали состава коленвала в порядке распространенности:

Сталь 45. Означает, что в сплаве металла содержится от 0,42 до 0,5 % углерода (С).
Сталь 45Х. Это конструкционный легированный сплав, в котором содержится хром в количестве 1%. Из справочников по ГОСТу хрома содержится в этой марке от 0,8 до 1,1 %.
Сталь 45Г2. Буква Г в шифре стали означает, что содержится марганец (Mn) в количестве 2%.
Сталь 50Г. Этот шифр обозначает, что это марганцевая сталь с содержанием 1% марганца (Mn) и 0,5% углерода (С).

Если в шифре сплава металла содержится более, чем 2,14% углерода (С), то — это чугун.

Марки стали коленвалов дизельных двигателей:

Сталь 40ХНМА.
Сталь 18ХНВА.

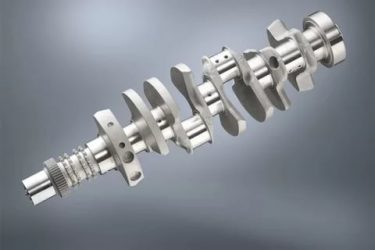

Коленчатый вал (коленвал) ДВС состоит из:

Коренная шейка.
Шатунная шейка.
Щёки.
Передняя выходная часть вала или, по-другому — носок.
Задняя выходная часть вала, или, по-другому — хвостовик.
Противовесы.

Коренная шейка вала коленчатого вала — это специальное посадочное место для коренного подшипника, на котором сидит и вращается коленвал.

Обозначения рисунка «Коленчатый вал ДВС»:

Фланец маховика.
Противовесы.
Шатунные шейки.
Коренные шейки.
Щека.
Отверстия подвода масла к шейкам.
Противовесы.
Коренная шейка упорного подшипника.
Посадочное место звездочки (шестерни) привода распределительного вала.
Носок коленчатого вала.

В строении коленвала ДВС имеются коренные шейки, соединяющиеся с шатунныйми шейками посредством щёк. Помимо соединительной функции щек, они еще являются балансирами кривошипно-шатунного механизма, то есть выравнивают вес поршней и шатунов. Благодаря сбалансированному вращению коленвалу, двигатель работает плавно, без рывков.

На коренные и шатунные шейки надеваются подшипники скольжения, называемые вкладышами. Вкладыши тонкостенные располовинчатые из стальной ленты с антифрикционным слоем (то есть, устойчивым к трению).

Шатунная шейка является опорой для шатуна. Самой большой нагрузке в строении коленвала ДВС подвергаются места перехода от шеек к щекам.

Чтобы весь коленчатый вал двигателя не перемещался по оси, не имел осевой люфт, используется упорный подшипник скольжения. Подшипник скольжения удерживающий от перемещения по оси коленвала устанавливается на крайней или средней коренных шейках.

В конструкции шеек и щек коленвала конструкторами предусмотрены специальные отверстия для смазки. Через эти отверстия под давлением подается моторное масло к каждой шейке вала. Коренные шейки обеспечены такой индивидуальной смазкой. Через каналы в щеках, масло подается на шатунные шейки.

Задняя часть коленвала — это хвостовик, обеспечивающий передачу крутящего момента маховику, который закрепляется на хвостовике, а маховик, в свою очередь, передает вращение на коробку переключения передач.

Передняя часть коленвала — это носок. На носке монтируются такие детали:

На носке также монтируется, так называемый гаситель крутящих колебаний. Так как коленвал ДВС постоянно испытывает огромные нагрузки на кручение и излом, на носке необходимо подавлять вибрацию (колебания).

Гаситель вибраций коленвала состоит из двух дисков и растягивающегося элемента (резина, силикон, масляная жидкость, пружина). Вибрация на носке вала уменьшается благодаря гасителю крутильных колебаний.

Назначение коленвала

Во всех сложно-технических устройствах происходит возникновение одной одного вида энергии, которая кинематическими схемами преобразуется в другую, например, вращательное — в поступательное, и т.д.

В двигателе ДВС коленчатый вал — это сердце двигателя. Принцип работы коленвала следующий: когда поршень удалился на самое максимальное расстояние — щёки и шатун вытягиваются в одну линию. Далее, в рабочей камере сгорания цилиндра происходит взрыв топливно-воздушной смеси, из-за чего поршень опускается вниз с шатуном. Основание шатуна проворачивается вокруг оси шатунной шейки коленвала, так как шатун сидит на ней. После достижения поворота на 180 градусов, шатун начинает движение вверх и поднимает поршень. Таким образом происходит цикл вращения деталей цилиндро-поршневой группы.

Максимально удаленное и максимально приближенное расстояния от коленвала до поршней называются мертвыми точками, в мертвых точках скорость движения равна нолю.

Обработка коленвала

Коленвалы ДВС в процессе изготовления подвергаются механической и химико-термической обработкам. Так как коленчатый вал двигателей — это сложное устройство с высокой точностью, оно делается с высокими квалитетами только на заводах. Механобработка вала, в основном, понятна многим — это изменение формы по заданным параметрам.

Химическая обработка коленвалов — это закалка током высокой частоты (ТВЧ), азотирование, закалка поверхностного слоя. Изношенные азотированные валы не шлифуют, они подлежат замене. Благодаря всем этим хим и термическим обработкам повышается прочность и износоустойчивость.

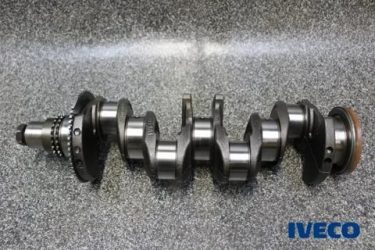

Коленвал: описание,устройство,назначение,снятие,шлифовка,неисправности

Коленвал – это один из главных элементов двигателя. Он является частью кривошипно-шатунного механизма. Она имеет сложное устройство. Что собой представляет данный механизм? Давайте рассмотрим.

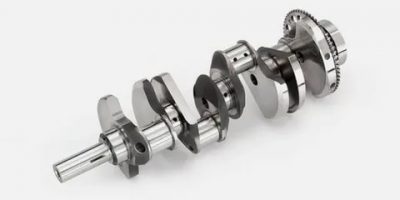

Устройство и назначение

Коленчатый вал воспринимает усилия от поршня и преобразует их в механическую энергию. На этот механизм воздействуют силы вращения. Работает он постоянно под высокой нагрузкой. Поэтому, чтобы деталь не вышла преждевременно из строя, коленчатые валы изготавливают из качественных, высокопрочных чугунных сплавов. Затем все детали закаляются током высокой частоты. Различают валы с двойным противовесом или вовсе без противовеса. Располагается колневал двигателя непосредственно в корпусе мотора.

Что касается конструкции, то она в целом зависит от двигателя. Несмотря на некоторые различия, в конструкциях есть очень много общего. Коленвал — это комплекс из нескольких деталей. В качестве опоры для этой конструкции используются коренные шейки – чаще встречаются модели с четырьмя шейками, но также есть и трехопорные. В шестицилиндровых моторах установлены валы, где таких опор 7. Для того чтобы коленчатый вал был уравновешен, применяют противовесы. Если цилиндры имеют небольшой диаметр, тогда используют одинарные противовесы. За счет этих деталей обеспечивается максимально плавная работа силового агрегата

Для чего нужен коленвал?

Любой автомобильный двигатель является поршневым. Принцип его работы прост: в цилиндр подается топливно-воздушная смесь, которая воспламеняется и увеличивается в объеме. Возникает избыточное давление, которое выталкивает поршень из цилиндра. Поршень при этом совершает поступательное движение, которое нужно преобразовать во вращательное, чтобы передать его в коробку передач, а дальше – на полуоси или карданный вал.

Вот именно эту функцию и выполняет коленчатый вал – преобразовывает один тип механического движения в другой, а именно: поступательное во вращательное.

Материал, из которого изготавливаются коленчатые валы, это не простая сталь, поэтому и стоимость изделия так высока, по сравнению с ценой простой металлической болванки. Сталь, из которой изготавливается вал, легируется хромом, молибденом и другими металлами, что придает изделию особую прочность. Кроме того, немаловажен сам процесс изготовления, начиная от того, как расположены волокна заготовки, заканчивая методикой изготовления – прессованием или ковкой.

С тем, что делает вал, мы разобрались, но остался вопрос – где находится коленвал? Коленчатый вал расположен в нижней части двигателя, снизу он прикрыт картером, заполненным моторным маслом. Вал закреплен в подшипниках, которые удерживают его и не дают смещаться, иногда для его усиления используются дополнительные упоры. Но есть исключение – в оппозитных двигателях коленчатый вал располагается выше, по центру ДВС.

Снятие коленчатого вала производится в такой последовательности:

1. Демонтируется двигатель из автомобиля, а потом из него снимаются все элементы. 2. Двигатель переворачивается коленвалом к верху. Крышки коренных подшипников отличаются, поэтому необходимо запомнить их положение. 3. Снимаются крышки коренных подшипников. 4. Поднимается коленвал, а заднее уплотнительное кольцо снимается. 5. Снимаются коренные вкладыши с крышек коренных подшипников и блока цилиндров. После снятия производится проверка коленчатого вала.

Алгоритм проверки коленчатого вала:

1. Промыть бензином все составляющие и просушить деталь. 2. Тщательно осмотреть коленвал на наличие негативных следов от использования (трещины, сколы, сильный износ). Если же коленвал признан непригодным для дальнейшей эксплуатации, то придётся приобрести новый. 3. Прочистить, промыть и продуть сжатым воздухом все каналы для масла, предварительно открутив пробки. 4.

Если на шатунных шейках обнаружены задиры или царапины, то их необходимо отшлифовать и отполировать. После этого опять следует продуть воздухом масляные каналы. 5. Осмотреть вкладыши коренных подшипников. Если на них есть дефекты, то их необходимо заменить на новые. 6. Осмотреть маховик и при обнаружении на нём дефектов, маховик стоит заменить. 7.

Осмотреть подшипник носка и, если на нём есть негативные следы эксплуатации, то его нужно выпрессовать и запрессовать новый.

8. Осмотреть сальник, который находится в крышке распределительных звёздочек и при необходимости заменить эту деталь. При большом пробеге автомобиля сальник меняют в обязательном порядке. 9. Сменить и обжать набивку заднего уплотнения коленвала. 10. Проверить резиновые уплотнители, которые расположены в держателе набивки. Если они непригодны для дальнейшего использования, то их нужно заменить.

После проверки коленчатый вал необходимо установить обратно. Установка коленчатого вала производится в обратной последовательности к его снятию. Перед установкой нужно обязательно смазать все шейки и другие элементы коленвала моторным маслом. После установки следует проверить, что коленчатый вал вращается легко и плавно.

В противном случае придётся его опять снять и установить заново, добиваясь плавности хода.

Шлифовка коленвала

Коленвал — вещь очень дорогая, тем не менее из-за трения он со временем приходит в негодность. Чтобы не покупать новый, его шлифуют. Работу эту могут выполнять только высококлассные токари, у которых есть соответствующее оборудование. Вам же нужно будет приобрести комплект ремонтных шатунных и коренных вкладышей.

Вкладыши продаются практически в любом магазине запчастей и идут под обозначениями: Н (номинальный размер) — соответствуют параметрам нового кривошипа; Р (Р1, Р2, Р3) — ремонтные вкладыши их диаметр на несколько миллиметров больше. Исходя из размера ремонтных вкладышей, токарь-моторист точно измеряет диаметр шеек и подгоняет их под новые вкладыши.

Для каждой модели определен шаг ремонтных вкладышей.

Неисправности коленвала и как их решить?

Работа коленчатого вала устроена таким образом, что чаще всего он ломается, поскольку современен ухудшается смазывание деталей из за увеличения зазоров между вкладышем. Также проблемы а работой коленвала могут возникать по причине недостаточного давления в системе смазки или использование масла низкого качества.

Основные дефекты коленвала:

1. Задиры шеек детали, из-за чего идет увеличение проема в подшипнике;
2. Износ поверхности детали с глубоким кольцевым риском;
3. Перегрев и расплавление вкладышей коленвала (реже всего могут случатся);

Главной проблемой коленчатого вала является задир шейки.

Срез шпонки коленвала. Такой дефект можно устранить сваркой и фрезой.
Износ отверстий фланца вала под болты крепления маховика. В таком случае их обрабатывают разверткой до ремонтного размера в сборе с маховиком.
Не аккуратное обращение с деталью и несвоевременная замена сальников, — еще одни из поломок которые могут возникать с коленвалом.

Такие неисправности могут привести к очень серьезным дефектам, вплоть до появления трещин на детали.

Чтобы устранить износ и задиры коленвала, потребуется отшлифовать шейки и довести их до состояния исправности. При этом может возникнуть следующая проблема: задир будет способствовать нагреву всей поверхности шейки, как правило, температура поднимается до сотни градусов.

Та сторона шейки, которая воспринимает самую большую нагрузку, соответственно, разогреется до максимальной температуры, а это значит, что колено будет подвергаться деформации и кривошипные щеки окажутся сведенными. Вращательная ось и колено будет изгибаться, вследствие чего нарушится ось коренных шеек и деталь искривится.

В этом случае, чтобы отремонтировать коленвал, потребуется использовать ряд дополнительных процедур для исправления неполадок. Росточка коленчатого вала под следующий размер и установка новых вкладышей.

Итак, видим, что коленвал автомобиля является внутренней частью «сердца» и качество детали, а также должный уход значительно влияют на строк службы. Длительная работа коленчатого вала напрямую зависит от состояния коренных и шатунных шеек, вкладышей и качеством системы смазки.

ИЗ КАКИХ МАТЕРИАЛОВ И КАК ИЗГОТАВЛИВАЕТСЯ
