Регулировка клапанов на Лада Гранта с 8-клапанным двигателем

Автомобилистам довольно часто приходится сталкиваться с проблемой нестабильной работы силового агрегата во время езды на больших и низких скоростях. Такие существенные перепады делают поездку не комфортной, как для водителя, так и для пассажиров. Регулировать клапана нужно только на 8-клапанных движках, которые входят в базовую комплектацию всех авто серии Lada Granta.

Неправильно отрегулированные клапанные системы становятся причиной образования большого зазора между двигательными элементами, что грозит разгерметизацией. Именно поэтому каждому автовладельцу нужно знать, как проводится регулировка клапанов на Гранте с 8-клапанным двигателем.

Регулируем на 8-клапанном двигателе Лада Гранта своими руками

Прежде чем приступить к регулировке и замене клапанов Гранта с 8 клапанами, необходимо провести тщательную диагностику, чтобы идентифицировать источник неисправности. Для этого современными автомобилистами используется цифровое оборудование, позволяющее провести полноценный и быстрый осмотр, оценивая техническое состояние каждого узла движка.

При этом нужно придерживаться стандартных правил. Например, во время диагностики необходимо ориентироваться на звуковые эффекты, вслушиваясь в работу мотора. Если слышны постукивания, то причина поломки кроется в газораспределительном механизме. Также нужно обращаться внимание на топливный расход, динамичность разгона, эффективность работы акселераторной педали. Сбой такта работы движка на холостом ходу также может говорить о неисправности и необходимости в регулировке клапанов Лада Гранта.

Зачем нужно регулировать клапана?

Многие неопытные автомобилисты часто задаются вопросом, когда регулировать клапана на Гранте с 8-клапанным двигателем. Такие мероприятия выполняются в случае, если появилась необходимость в стабилизации работы движка на малых и больших оборотах. Неправильно отрегулированные клапанные системы способствуют образованию зазоров между кулачковым механизмом распределительного вала и клапанной системой. Открывшийся моторный клапан грозит разгерметизацией цилиндра, что негативно сказывается на ресурсе силового агрегата.

Важно знать: В худшем случае значительный зазор превращается в серьезную проблему, чреватую перегоранием. При столкновении клапанной системы с поршневым ходом ограничиться простой регулировкой клапанов на Гранте не удастся, придется отдать большую денежную сумму за ремонт.

Характерные причины преждевременного износа клапанов

Существует немало причин, предшествующих преждевременному износу клапанной системы силового агрегата на Lada Granta. К числу таковых стоит отнести:

• Избыточное перетягивание штока;
• Повреждение штоковой ножки;
• Низкокачественное горючее, на котором работает двигатель (сюда же относится газ);
• Низкая компрессия в цилиндрических элементах;
• Долгое использование цилиндровой и поршневой группы (ЦПГ);
• Износ зажигательных свечей;
• Повреждение изоляции проводки с последующими электрическими прострелами.

Сюда же можно отнести поломку форсунок и нестабильную подачу топлива в камеру сгорания горючего.

Признаки неисправности механизма клапанов

Существует немало «красноречивых» признаков, говорящих о том, что необходимо отрегулировать или произвести замену клапанов Лада Гранта с 8 клапанами на двигателе. К числу подобных «симптомов» опытные автомобилисты относят:

• Потряхивания и подергивания при запуске силового агрегата в холостом режиме (первопричина – плохо отрегулированная система);
• Появление нехарактерных шумов, которые легко можно выявить, прислушавшись к работе движка (для сравнения можно поставить рядом два авто – один с нормально работающими механизмами, а второй – нуждающийся в тестировании);
• Детонация силового агрегата во время остановки (в народе такой процесс называют троением);
• Пониженную мощность и повышенный расход топлива.

К прочим причинам стоит отнести периодические прострелы выхлопной трубы и нестабильность работы мотора на холостых оборотах.

Последовательность работ на 8-ми клапанном двигателе

Перед тем, как приступить к регулировке клапанов Лада Гранта с 8-клапанным двигателем, необходимо остудить силовой агрегат. Важно, чтобы температуры опустилась до +20оС. После этого нужно включить зажигание, это позволит обезопасить от повреждений ГРМ после приведения в движение распределительного вала.

Необходимый инструмент

Каждый владелец Лады Гранта с 8-клапанным движком должен иметь в своем арсенале необходимый для регулировки инструмент, как проводить подобные мероприятия порой приходится каждый 25000 км пробега. В инструментальном ящичке автомобилиста должны быть следующие приспособления:

• Регулировочные шайбы толщиной от 3 до 4,5 мм;
• Щуп с интервалом 0,05 мм;
• Регулировочное специальное оборудование, облегчающее процесс замены шайб;
• Пинцет с зажимом;
• Ключ на 17.

В процессе замены и регулировки могут также понадобиться пассатижи, плоские и крестообразные отвертки, пружинящие втулки, магнит, подшипники, ветошь.

Снятие защиты двигателя Лада Гранта 2190

Регулировка клапанов на Гранте с 8 клапанами начинается с демонтажа двигательной защиты. Для этого необходимо открутить верхние болты, закрепляющие защитный элемент сзади. После этого отворачивается средняя часть фиксатора. Это позволяет добраться без проблем к защите мотора. После этого раскрутите два болтика, находящиеся справа, и демонтируйте защитную систему.

Снятие крышки головки цилиндров ВАЗ 2190

Для снятия головки необходимо сперва ослабить хомуты, удерживающие охлаждающие шланги, и демонтировать патрубки. После этого можно приступать к откручиванию гаек, фиксирующих крышку ГБЦ движка, убрать шайбы, втулки и прокладки из резины, закончив все снятием крышки.

Установка поршня первого цилиндра в положение ВМТ такта сжатия

Сперва выключите минусовую аккумуляторную клемму. После чего поставьте авто в нейтральное положение и зафиксируйте в нужном месте. Теперь можно приступать к откреплению болтов кожуха ГРМ на передней части, демонтажу кожуха (делать это нужно аккуратно, не задевая проводку), откручиванию коленчатого вала. После этого остается достать заглушку, располагающуюся в картере сцепного механизма.

Метки на маховике обязательно должны совпадать, в противном случае придется снимать ремни ГРМ, устанавливая их в нужном положении.

Регулировка клапанов Лада Гранта (2190) 8 клапанов

После всех подготовительных работ можно начинать регулировочные мероприятия для клапанной группы двигателя. Условно весь процесс можно разделить на несколько этапов:

1. Измерение зазоров между кулачками, смотрящими вверх толкательного механизма (4, 6, 7 и 8 механизм), при помощи щупа. Регулировать мы будем только те механизмы, где показатели превышают норму.
2. Демонтаж регулировочной шайбы путем открепления их в местах со специальными пазами.
3. Установка на шпильки крепления крышки ГБЦ пружинного сжимателя, вдавливание толкателей регулируемых клапанов.
4. Монтаж фиксатора между распределительным валом и толкателем.
5. Поддевание шайбы и вытягивание ее из штатного места (можно воспользоваться пинцетом).
6. Фиксация размеров демонтированной шайбы и проведение расчетов толщины новой шайбы для регулировки клапанов. Для этого нужно сложить значение толщины старой шайбы с замеренным зазором и отнять из полученной суммы номинальный зазор.
7. Установка новой регулировочной шайбы в толкатель.

Остается проверить работоспособность агрегата, провернув коленчатый вал на 1 оборот, поставить ранее снятые детали ГРМ. На этом процедуру замены клапанов можно считать оконченной.

Полезные советы

Чтобы облегчить процесс ремонта в темном гараже, может приходиться фонарик для создания дополнительного освещения. Для охлаждения мотора автовладельцы используют охлаждающий встроенный вентилятор, для чего предварительно отключается разъем с температурным сенсором, находящийся неподалеку от термостата. Регулировка на более современных моделях Lada Granta не производится, чтобы усовершенствовать работу автомобиля, необходима только замена клапанов на Гранте с 16 клапанами.

Более подробно разобраться с процессом регулировки поможет видео с пошаговой инструкцией.

Регулировка клапанов Renault Logan

Автомобили Renault Logan комплектуются силовыми агрегатами двух типов:

• 16-клапанным 1.6 л К4М;
• 8-клапанными 1.4 л K7J и 1.6 л. K7M.

Первый относится к серии DOHC 16V и не требует регулировки, поскольку в его механизме газораспределения используются гидрокомпенсаторы. Что же касается 8-клапанных 1.4 л двигателей, то они построены по схеме SOHC-8V, а это значит, что время от времени придётся контролировать зазоры в приводе клапанов и регулировать их.

Периодичность регулировочных мероприятий

По рекомендациям производителя регулировать зазоры между рычагами и стержнями клапанов следует через каждые 80 тысяч пробега авто. Как показывает практика, заниматься обслуживанием двигателя приходится гораздо раньше – как только цифры на спидометре пройдут отметку в 60 тыс. км. Если же вы эксплуатируете Рено Логан с газобаллонным оборудованием, то периодичность регулировки уменьшается вдвое. Через каждые 30 тыс. км придётся заезжать на сервис и тратить время и деньги. Или же заниматься этим самостоятельно – процедура регулировки проста и под силу даже начинающим автолюбителям.

Зачем регулировать клапана и каким должен быть зазор

Автомобильный двигатель работает в сложном тепловом режиме, поэтому  его детали подвержены температурному расширению. Наличие зазора между стержнем клапана и рычагом (коромыслом ) позволяет компенсировать изменение линейных размеров. При этом он не должен быть слишком большим, иначе клапан не будет полностью открываться. Цилиндры будут хуже наполняться горючей смесью, а отработанные газы не смогут вовремя покинуть камеру сгорания. В итоге двигатель не развивает полную мощность, а потребление топлива растёт.

При недостаточном зазоре клапан не закроется, что опять же влечёт за собой потерю мощности, неустойчивую работу силового агрегата и увеличенный расход бензина. И если для впускных клапанов подобная неприятность не влечёт неприятных последствий, то работающие в более сложных условиях выпускные клапаны и их сёдла подвергаются катастрофически быстрому износу.

По рекомендациям производителя зазор для впускных клапанов (они находятся со стороны воздушного коллектора) составляет 0.1-0.15 мм, а для выпускных –  0.25 — 0.3 мм. Если же процедура проводится после замены деталей газораспределительного механизма, то для новых выпускных клапанов оставляют зазор 0.2-0.25 мм. После того как их тарелки приработаются к сёдлам, параметры придут в норму.

Инструкция (фотоотчет) по регулировке клапанов на Renault Logan

Приступая к техническому обслуживанию двигателя, обязательно проверьте и отрегулируйте натяжение ремня ГРМ. Напоминаем, что проверку и выставление зазоров проводят только на холодном двигателе. В противном случае параметры завышаются, из-за чего вы получите неприятный стук и будете вынуждены всё переделывать.
В работе вам понадобятся:

• набор плоских щупов;
• рожковый ключ «на 13»;
• трубчатый ключ или головка на «10»;
• отвёртка;
• плоскогубцы;
• домкрат.

Порядок регулировки клапанов

1. Демонтируют корпус воздушного фильтра. Для этого  отсоедините гофрированный патрубок воздуховода и вывернете 4 винта крепления.
2. Раскачивая узел фильтрующего элемента вправо-влево, снимите его с места и приподнимите со стороны правого колеса (здесь и далее используется принятая в качестве стандарта ориентация по ходу движения автомобиля). Просунув руку в образовавшийся проём, освободите от держателей пластиковую трубку адсорбера. Там же снимите шланг сапуна с штуцера, расположенного на крышке клапанов. После этого корпус воздухофильтра отложите в сторону.
3. Снимите наконечники высоковольтных проводов со свечей, отсоедините разъём модуля зажигания и тонкий шланг вентиляции картера . Далее отведите в сторону шланг адсорбера и жгут проводов, который находится у правого торца клапанной крышки.
4. Получив доступ к верхней части силового агрегата, следует тщательно продуть все места сжатым воздухом. В дальнейшем это не позволит пыли и мусору попасть к открытому механизму газораспределения.
5. При помощи трубчатого ключа открутите крышку клапанного механизма и снимите её с двигателя.

   Если есть необходимость, то установленные на ней детали демонтируют, а деталь промывают.

6. Установив автомобиль на стояночный тормоз, включите пятую передачу. После этого при помощи домкрата вывешивают правое переднее колесо. Такой приём позволит вращать распределительный вал во время регулировочных мероприятий.
7. Зазоры впускных и выпускных клапанов двигателя регулируются по одной и той же схеме, поэтому рассмотрим особенности этого процесса на примере 4-го цилиндра.
   Первое – это обеспечьте максимальный зазор между регулировочным болтом и стержнем клапана.

   Медленно проворачивая вывешенное колесо, контролируйте момент, когда кулачок распределительного вала удалится от рабочей части рычага (рокера) на максимальное расстояние.

8. Проверьте зазор между регулировочным болтом рычага газораспределительного механизма и торцевой частью клапана. Для этого в место их контакта введите щуп нужной толщины. Напоминаем, что для впускных клапанов производитель рекомендует зазор 0.1-0.15 мм, а для выпускных – 0.25-0.30 мм.

   Входящий без усилий инструмент является свидетельством увеличенного зазора – из-за него при работе двигателя как раз и слышится неприятный стук. Если же щуп входит с трудом или же не входит, то это говорит о том, что зазор слишком мал – клапан «зажат». И, наконец, небольшой натяг в месте контакта щупа с плоскостью рокера с одной стороны и торцом клапанного стержня с другой, является нормой – зазор отрегулирован правильно.

9. Выяснив с помощью щупа о нарушении рекомендуемых заводом-изготовителем параметров, приступайте к регулировке.

   Для этого накидным или рожковым ключом «на 13» полностью отпускают контргайку регулировочного болта .

10. В случае если пробег автомобиля составляет 150-200 тыс. км, проведите ревизию сопрягающихся деталей. Для этого болт выверните и осмотрите торцевую часть. При наличии выработки замените его, поскольку зазор в этом случае отрегулировать не удастся. Кроме того, осмотрите резьбу на деталях регулировочного узла и сделайте выводы об их пригодности для дальнейшего использования.
11. Удерживая контргайку от проворачивания, болт вращайте в нужную сторону.

    Удобнее всего это делать специальным инструментом, но при отсутствии такового воспользуйтесь и пассатижами. В коромысле нарезана правая резьба, поэтому чтобы увеличить зазор, винт поворачивайте влево, а чтобы уменьшить – по ходу часовой стрелки.

12. Добившись такого положения деталей клапанного механизма, при котором щуп можно двигать с небольшим усилием, контргайку зажмите. Делать это надо осторожно, удерживая от проворачивания сам регулировочный винт. Обязательно учтите, что при финишной затяжке болт на сотые доли миллиметра поднимается вверх, поэтому лучше сделать небольшую поправку.
13. Удалив щуп, несколько раз нажмите на коромысло. После этого точность регулировки проверьте ещё раз.
14. Периодически проворачивая распределительный вал путём вращения вывешенного колеса, проверьте и при необходимости отрегулируйте другие клапаны.
15. Приступая к сборке, осмотрите прокладку клапанной крышки. Сильно обжатую деталь замените новой. При этом лучше использовать уплотнительные элементы из металла – бумажные прокладки зарекомендовали себя не самым лучшим образом.
16. Верните на место крышку клапанного механизма.

    Установив болты и ввернув их руками на максимальную глубину, приступайте к фиксации. Как и на других подобных деталях, затяжку ведут в несколько подходов, по крестообразной схеме от центра к периферии. Лучше контролировать усилие по динамометрическому ключу – это обеспечит надёжное крепление и сохранность резьбы.

17. Уложите на место снятый ранее жгут проводов и трубку адсорбера. После этого к клапанной крышке подсоедините шланг от впускного коллектора (тонкий сапун) и установите модуль зажигания, если он снимался для её чистки.
18. Верните на место корпус воздушного фильтра и прикрепите к нему патрубок вентиляции картера и гофрированный шланг воздуховода. После этого приступайте к пробному пуску.
    После запуска двигателя в его работе не должно наблюдаться никаких посторонних шумов и стуков. Ровная работа на различных рабочих режимах и отсутствие вибрации на оборотах холостого хода свидетельствуют о том, что регулировка выполнена правильно.

: Регулировка клапанов на Рено Логан, Логан2, Симбол, Кангу, 8V

Вам также может понравиться

Регулировка клапанов двигателя на Renault своими руками

Регулировка клапанов идентичная на моделях Renault Logan, Simbol, Кангу, Sandero, Лада Ларгус 1,4 8V и 1,6 8V (K7M и K7J). Для того, чтобы начать регулировать клапана двигателя, нужно снять корпус воздушного фильтра и клапанную крышку. Регулировка клапанов производится на холодном двигателе.

Разборка двигателя.

Начинать нужно со снятия корпуса воздушного фильтра.

Откручиваем четыре болта крепления.

Когда корпус воздушного фильтра откручен, аккуратно его приподнимаем и отсоединяем идущий к нему шланг на сапун.

Снимаем воздуховод и отводим его в сторону. Также снимаем шланг со второго сапуна.
Отсоединяем броне провода и разъем модуля зажигания.

Также необходимо освободить гофру электропроводов.

Чтобы освободить гофру, нужно разъединить этот хомут.

Провода держатся на двух таких хомутах. Точно также разъединяем второй хомут и отводим провода в сторону. Модуль зажигания снимать с крышки не обязательно.
Сейчас у нас есть доступ ко всем болтам крепления клапанной крышки. Перед тем, как их открутить и снять клапанную крышку, необходимо все тщательно продуть сжатым воздухом из компрессора.

Вначале срываем все болты на клапанной крышке, и после выкручиваем их.

Когда болты выкрученные, оцените их состояние. Если они изношены, замените их. Момент затяжки болтов на клапанной крышке не очень большой, поэтому резьба у них не вытягивается и их можно использовать по долгу.

Итак, после того как сняли клапанную крышку, нам необходимо поддомкратить правую сторону автомобиля для удобства. Перед этим, обязательно нужно поставить автомобиль на ручник и включить пятую передачу.

Когда машина поддомкрачена, у нас есть возможность за колесо переворачивать коленвал и соответственно распредвал до нужного нам положения.

Процесс регулировки клапанов.

Рассмотрим пример регулировки впускного и выпускного клапанов на примере четвертого цилиндра. Остальные клапана регулируются по тому же принципу.
Итак, для регулировки клапанов, нужно чтобы рокер отошел от клапана на максимальное расстояние.

Сейчас у нас распредвал кулачком давит на рокер, поэтому прокручивая распредвал с помощью колеса, смотрим чтобы кулачки на распредвалу были относительно части рокера с другой стороны.

Теперь замеряем зазор.

Самое главное, что можно сказать насчет зазоров, это то, что в интернете очень много информации по этим двигателям, какие зазоры рекомендуют. Много информации о том, что впускные клапанные зазоры рекомендуют делать 0,1-0,15мм, а выпускные обычно делают 0,25-0,30мм.

Мы же будем выставлять зазор с помощью щупа на впускной и выпускной клапана 0,25мм.
Проверяем щупом зазор.

Щуп должен двигаться с небольшим сопротивлением между клапаном и регулировочным болтом. Если зазор немного увеличен, то клапан нужно немного поджать, и наоборот.

Как отрегулировать зазор.

Для регулировки нам потребуются плоскогубцы, накидной ключ на 10 и щуп.
Для начала срываем контргайку и отпускаем её.

Теперь захватываем плоскогубцами регулировочный болт и немного поджимаем его.

Проверка болтов на износ.

Внимание!!! При пробеге автомобиля более 150-200 тысяч километров, необходимо проверить состояние регулировочных болтов.

Сделать это можно следующим образом: выкрутите регулировочный болт, переверните его и оцените износ.

Сразу будет видно, в каких случаях требуется заменить его. Если болт изношен, зазор будет очень сложно отрегулировать, а иногда это вообще невозможно, так как зазор будет плавать.

Теперь регулируем выпускной клапан точно также, как и впускной.

Устанавливаем распредвал так, чтобы кулачок был напротив ротера. Самое главное, не ошибиться в этом моменте, иначе вы не правильно отрегулируете зазор, и он будет увеличен, либо уменьшен. Теперь проделаем ту же процедуру регулировки клапанов. Сначала проверяем зазор, исходя из того, увеличен он или уменьшен. Выставляем к отметке в 0,25мм.

Затягивать контргайку следует с тем учетом, что регулировочный болт может на какое-то расстояние поджаться.

Если все нормально, то можно затягивать контргайку, а затем еще раз проверьте зазор, щуп должен проходить в зазоре с небольшим сопротивлением. Такую операцию проделываем со всеми клапанами.

Несколько советов

Иногда на впускных клапанах приходится делать увеличенный зазор, но не больше 0,27мм., так как это максимальный зазор. Если автомобиль на газу, рекомендуется регулировать клапана каждые 15 тысяч километров, так как клапана там могут зажиматься. Это приведет к нестабильной работе и плавающим оборотам двигателя.

Если есть динамометрический ключ то лучше воспользоваться им при затяжке болтов.

Обратная сборка.

Когда клапана отрегулированы, нужно начинать собирать двигатель обратно. Устанавливаем новую прокладку клапанной крышки.

Хотелось бы отметить – не используйте бумажную прокладку. Хотя они продаются в магазинах, использовать нужно только металлическую. С металлической прокладкой под клапанную крышку ничего не произойдет, так как пережать ее невозможно.

Она стоит в одном положении и при затяжке клапанной крышки не деформируется. Главное не сорвать резьбу на болтах. Устанавливаем клапанную крышку.

По затяжке болтов на клапанной крышке есть несколько нюансов, так же, как и на всех автомобилях. Затяжка болтов клапанной крышки происходит от центра и крест накрест. Вначале наживляем от руки болты до упора.

Когда все болты наживили, можно начинать делать затяжку.

Протяните болты в три захода. Затем собираем проводку и все, что снимали с двигателя. Когда все собрано, можно производить запуск двигателя после регулировки клапанов.

Регулировка клапанов лада ларгус 8 клапанный

статьи Загрузка…

Работу проводим при появлении в зоне головки блока цилиндров характерных «цокающих» стуков с частотой вдвое меньшей частоты вращения коленчатого вала. В основном стуки возникают в результате износа деталей клапанного механизма и связанного с ним увеличения тепловых зазоров в приводе клапанов. Стуки хорошо прослушиваются при работе двигателя на холостом ходу. Проверку зазоров также рекомендуется выполнять при пробеге автомобиля свыше 100 тыс. км.

Работу проводим на холодном двигателе.

Расположение клапанов в головке блока цилиндров:1 – ряд впускных клапанов;2 – ряд выпускных клапанов Снимаем крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).

Снимаем верхнюю крышку привода ГРМ и по метке на зубчатом шкиве распределительного вала устанавливаем поршень первого цилиндра в ВМТ в конце такта сжатия (см. «Проверка состояния и замена ремня привода газораспределительного механизма двигателя 1,6 (8V)»).

Счет цилиндров ведется от маховика.
Затем поочередно проверяем и при необходимости регулируем зазоры в приводе впускного и выпускного клапанов 1-го цилиндра. При проверке (в этом положении коленчатого и распределительного валов) пятки коромысел указанных клапанов должны быть обращены к затылкам – цилиндрическим частям кулачков распределительного вала. При этом коромысла могут качаться на оси в пределах зазора в приводе.

Плоскими щупами из набора проверяем тепловой зазор между торцами стержня клапана и регулировочного винта. Зазор должен находиться в пределах 0,2 (+0,05 –0,075) мм для впускных клапанов и 0,4 (+0,05 –0,075) мм — для выпускных. Щуп должен перемещаться в зазоре с небольшим усилием.

Если величина зазора (толщина щупа) отличается от требуемого значения…

…ключом «на 10» ослабляем затяжку контргайки регулировочного винта, удерживая винт за лыски (ширина – 3 мм) разводным ключом. Затем, вращая регулировочный винт, устанавливаем нужный зазор. Затягиваем контргайку, удерживая регулировочный винт ключом. Вновь проверяем зазор и при необходимости повторяем регулировку. Последовательно проворачивая каждый раз коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов на 180°, проверяем и при необходимости регулируем тепловые зазоры в приводе клапанов 3-го, затем 4-го и потом 2-го цилиндров.

По окончании регулировки тепловых зазоров в приводе клапанов устанавливаем снятые детали в обратной последовательности.

Ремонт клапанов на Лада Ларгус

Одно из направлений деятельности автосервиса Движок Комтранс — ремонт и обслуживание бензиновых моторов ВАЗ, в том числе и замена клапанов на Ларгус в Москве. Мы используем только высококачественные комплектующие, предоставляем гарантию. Больше информации по телефону.

Читать еще:  Прокладка металлопакет ваз 21213

LADA Largus — семейный автомобиль, адаптация популярного трудяги от автоальянса Renault-Nissan — Dacia Logan. Но в отличие от собрата, получил ряд улучшений, усиленную подвеску.

На авто устанавливаются как реновские моторы от Логана, так и вазовские:

• 8-клапанный Renault-Nissan К7М мощностью 84 л. с;
• 16-клапанный Renault-Nissan К4М с мощностью 105 л. с (77 кВт) — устанавливается в комплектации “Люкс”;
• 8-клапанный ВАЗ 11189 (известен по моделям Priora и Granta) мощностью 87 лошадок;
• 16-клапанный ВАЗ-21129 (106 л. с) в люксовой версии, который также хорошо известен владельцам Vesta и Xray.

И Лада Ларгус с 16 клапанами и с 8 клапанами получили специальные проточки под клапана. Но подобное решение не спасает от столкновения клапанов с поршнем при смещении фазы или обрыве ремня ГРМ. К тому же на моторах Рено необходимо выполнять регулировку клапанов каждые 20 тысяч км.

Замена клапанов Ларгус необходима:

• при обрыве ремня ГРМ;
• при прогорании из-за неправильной регулировки впрыска газотопливной смеси.
• Замена клапанов в двигателе — ответственная процедура. Неправильная сборка или регулировка способна спровоцировать еще больше проблем. Поэтому если вы хотите получить уверенность в своем автомобиле — обращайтесь только автомобильный сервис с хорошей репутацией.

Почему стоит выбрать автосервис Движок Комтранс?

Можно найти много хорошо оборудованных автосервисов. Мы же, помимо современного специнструмента, диагностических и ремонтных стендов можем похвастаться опытными мастерами. Мотористы прошли стажировку, досконально изучили особенности линейки двигателей ВАЗ и Renault-Nissan, а также их обслуживания, настройки газораспределительного механизма и регулировки клапанов.

Замена клапанов включает:

• демонтаж головки, снятие поврежденных клапанов;
• удаление нагара, замена, по необходимости, поврежденных деталей;
• притирка новых клапанов с использованием специальной пасты;
• промывка блока цилиндров для удаления металлической стружки, абразивных частиц, притирочной пасты;
• сборка блока с заменой жидкостей, прокладки, комплекта ГРМ (ремень, ролики), маслосъемных колпачков;
• регулировка зазора клапанов.

Выполняя ремонт ДВС, мы строго соблюдаем рекомендации производителя, используем одобренные технические жидкости. Собственный склад запчастей позволяет нам сразу же приступить к ремонту, без ожидания поставки деталей. Узнать цены, получить больше информации можно по телефону.

Регулировка зазоров клапанов

Сегодня была хорошая погода, делать было нечего, решил зазоры проверить.
Открыл капот, скинул воздушок, сдул пыль.

Открутил восемь болтиков на 8мм, и увидел «внутренности»

Поддомкратил это ведущее колесо, я правша и удобней крутить правой ногой

Крутнул колесо до появления буквы «Фэ» Тут пришлось соврать, потому что вал стоял уже в нужном положении.

Но так бывает не всегда

ВМТ первого цилиндра соответствует букве F на шкиве, или зеленой метке на валу.

Читать еще:  Сколько стоят свечи для машины

Кручу на себя колесо, подгоняя следующую грань на валу, что соответствует ВМТ 3 цилиндра

Таким же образом подгоняю грань без меток — это 4 цилиндр

И четвертая грань с меткой — 2 цилиндр

Пара картинок ГРМ

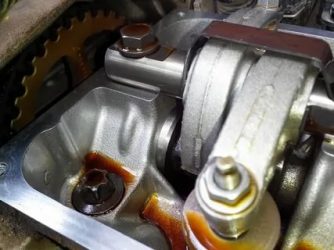

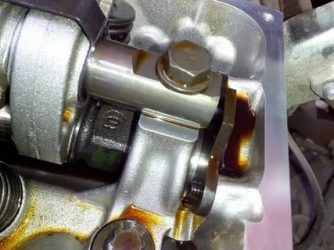

Объяснять, как расконтрить и повернуть толкатель для регулировки наверное нет смысла, это и так понятно. Зазоры на выпуске за 20ткм немного ушли, ставил 0,3мм, стали 0,2мм — это нормально, машина на газу. Выпуск снова поставил 0,30мм. Впуск был около нормы, между 0,1мм и 0,14мм, все поставил 0,15мм. Заменил металлическую прокладку крышки гбц, по совету Димы взял за пару сотен 11022700 AJUSA, на вид очень даже ничего. На все про все ушло 2 часа с п..

жом, (час на телефонные разговоры, пол-часа с соседом и его советами, 30 минут на работу) Конечно наврал про порядок цилиндров, я его щас подглядел в яндексе. На самом деле, где оба клапана висят, там и регулировал. Вся процедура настолько проста, что эта запись в журнале заняла больше времени, чем описываемая операция. Всем нерешившимся рекомендую делать самим. Upd. Делал другу регулировку на Нью-Степвей 2016г.в. 15ткм на новой машине, гбо с нуля. выпуск ушел до 0,1мм на двух и до 0,15мм на второй паре.

Впуск был 0,15 на трех и на одном 0,11. Сделал, как всегда 0,3 выпуск и один впускной выровнял с остальными 0,15.

На коромыслах теперь ролики.

Регулировка клапанов Рено Логан (1.6, 8 клапанов)

Подготовленный видеоролик продемонстрирует вам регулировку клапанов на автомобиле «Рено Логан» с двигателем 1.6 или 1.4 (восемь клапанов).

Немного из истории создания автомобиля. :

Renault Logan — бюджетный субкомпактный автомобиль, разработанный компанией Renault специально для развивающихся рынков. Основное производство развёрнуто в Румынии на заводе промышленной группы Dacia, с 1999 года принадлежащей компании Renault. В России первое поколение автомобиля выпускалось с 2005 года по декабрь 2015, на заводе Автофрамос (позже «Рено Россия») в Москве, а с 2014 года на заводе АвтоВАЗ в Тольятти выпускается второе поколение.

В зависимости от специфики рынка продаётся под марками Dacia, Renault и Nissan. В странах Европы (за исключением России) и в Марокко продаётся Dacia Logan, собираемая в Румынии и в Марокко. В России автомобиль продаётся под маркой Renault. Также под маркой Renault продаётся в Латинской Америке, в Индии и с сентября 2009 года — на Украине. В Иране он известен как Renault Tondar. На рынке Мексики Logan продаётся под названием Nissan Aprio. На индийском рынке продаётся под маркой Mahindra Verito. В России выпускается универсал Dacia Logan MCV 2006 года под именем LADA Largus.

Читать еще:  Патрубки термостата ваз 2114

Когда нужно регулировать клапаны на «Рено Логан»?

Их регулирование требуется в том случае, если в районе головки блока цилиндра вы отчетливо услышите характерное цоканье с частотой в два раза меньше, чем частота вращения коленвала. Эти типичные звуки появляются вследствие изношенности и четко слышатся в ходе работы мотора на холостом ходу.

В инструкции пользователя советуют осуществлять проверку клапанов после ста тысяч километров пробега.

Как отрегулировать клапаны на «Рено Логан»

Действия производятся на холодном движке, как правило, не выше двадцати градусов.

Во-первых, нужно снять корпус воздушного фильтра, сняв воздуховод и выкрутив четыре болта крепления. После этого отсоедините высоковольтные провода и разъем с модуля зажигания, не забудьте также, про жгут проводов. Все верно! Теперь имеется доступ ко все болтам крепления клапанной крышки.

Однако, перед тем, как снять крышку, все необходимо продуть сжатым воздухом. Итак, вы сняли клапанную крышку. Затем, для собственного комфорта нужно поддомкратить переднюю правую часть вашего «железного коня». Благодаря этому, у вас будет возможность проворачивать коленвал.

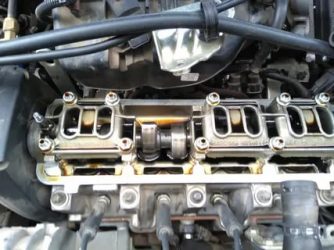

Теперь снимите крышку головки блока цилиндров и верхнюю крышку ремня ГРМ. Выставьте поршень первого цилиндра в ВМТ в конце такта сжатия, обращая внимание на метки шкива распредвала.

Цилиндры считаются от маховика.

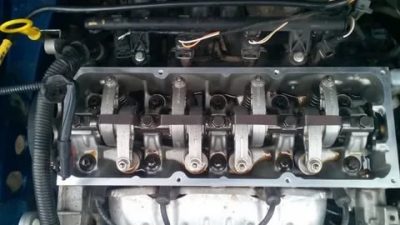

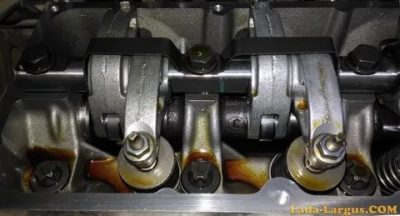

Теперь внимательно осмотрите зазоры в приводе впускного и выпускного клапанов первого цилиндра и если они нуждаются в регулировке, то сделайте это. Пятки коромысел, при проверке в таком положении коленвала и распредвала, нужно направить к цилиндрическим частям кулачков распредвала, которые называются «затылками».

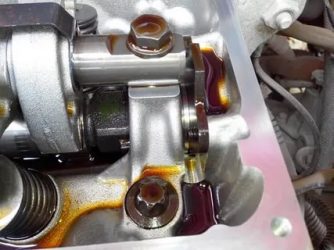

Коромысла могут покачиваться на оси в пределах зазора в приводе.

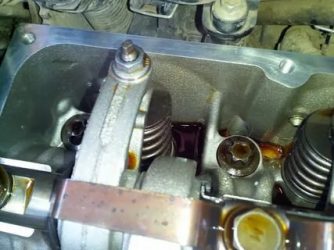

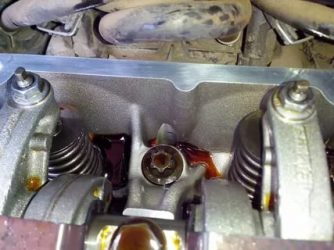

Тепловой зазор контролируется при поддержке плоских щупов между регулировочным винтом и торцами стержня клапана, щуп должен двигаться в зазоре с небольшим усилием. Для впускных клапанов зазор должен быть 0,2 мм и 0,4 — для выпускных.

У зазора наблюдаются совершенно иные размеры, говорим сразу — необходима регулировка. Ключом на «десять» немного расслабьте затяжку контргайки регулировочного винта. При этом разводным ключом придерживайте винт за лыски. Вращая регулировочный винт, поставьте необходимый зазор. Затягивая контргайку на место, придерживайте регулировочный винт ключом.

Теперь, проворачивая коленвал за болт на шкиве по часовой стрелке на сто восемьдесят градусов, внимательно осмотрите и отрегулируйте клапаны в цилиндрах 3,4 и 2. Теперь можете смело ставить все на место. Помните, что это необходимо совершать в обратном порядке.

Спасибо за внимание!

Регулировка клапанов лада ларгус 8 клапанный Ссылка на основную публикацию

Lada | ВАЗ Largus с 2012 года, регулировка зазоров в механизме привода ГРМ инструкция онлайн

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Регулировка клапанов на 8-клапанной Лада Гранта: фото и видео

Регулировка клапанов является одним из самых важных профилактических мероприятий для двигателя. К тому же, это ещё и реальная необходимость.

Последовательность работ на 8-ми клапанном двигателе

Прежде чем начать работу, нужно полностью «остудить» двигатель.

Некоторые специалисты не начинают регулировку пока двигатель автомобиля не простоит сутки без работы.

1. Желательно, чтобы его температура находилась в рамках между 20 и 30 градусами по шкале Цельсия. С этой целью можно применять штатный вентилятор, для чего достаточно будет отключить разъём с сенсора температуры, который находится возле термостата, и включить зажигание.
2. После этого выкрутите свечи зажигания. Это необходимо сделать для того, чтобы не повредить ГРМ во время движения распределительного вала.
3. Также нужно будет открутить кожух ремня ГРМ, чтобы полностью снять его. Аккуратно отсоединяем от клапанной крышки все патрубки, демонтировав их с автомобиля.
4. Если вокруг клапанов есть масло (а оно там, скорее всего, есть), то его нужно убрать оттуда при помощи обычного шприца или же резиновой груши. По большей части, находится масло в непосредственной близости к толкателям клапанов.

   Откачиваем масло рядом с клапанами

5. Теперь устанавливается специальное приспособление для съёма шайб. Дальше важна предельная внимательность с вашей стороны. Дело в том, что регулировка клапанов проводится в определённой последовательности, которая выглядит, как 1-3, 5-2, 8-6 и 4-7. В этом случае первая цифра укажет на выпускной клапан, а вторая — на впускной.

   Извлекаем шайбу таким способом при помощи специальных инструментов

6. Берём в руки ключ «на 17», которым проворачиваем двигатель за распредвал. Делать это нужно по ходу часовой стрелки до того уровня, пока кулачок первого выпускного клапана не встанет в своё базовое положение.

   Проверка совпадения метки с положением ГРМ (кожух снят)

7. При помощи щупа замеряем существующий зазор. Для этого применяется принцип, по которому, если 0,20 щуп проходит, а 0,25 — нет, то зазор нужно считать равным 0,20 с погрешностью, которая не превышает 0,02 миллиметрам.
8. Нормальным зазором считается тот, который для впускных клапанов составит 0,25 мм с отклонениями в 0,05 миллиметров, а для выпускных — 0,40 мм с отклонениями до 0,05 миллиметра. Постарайтесь сделать зазор именно таким.
9. Если зазор первого или же третьего клапана вышел за рамки нормы, то стоит поменять шайбу. С этой целью удерживаем толкатель на месте, и утапливаем его приспособлением вниз, чтобы между распределительным валом и стаканом можно было установить фиксатор.
10. При помощи пинцета удаляем шайбу, фиксируя её размер и вычисляя размер, который нужен для шайбы, чтобы выставить соответствующий зазор. К примеру, если зазор в норме 0,40, то шайба должна быть на 0,10 миллиметров меньше. В обратной ситуации — берём большую шайбу.
11. Как только нужная шайба найдена, укладываем её в толкатель при помощи пинцета. Проверьте, чтобы шайба свободно двигалась вокруг своей оси.

    Стрелкой отмечен паз для пинцета

12. Теперь снова используем приспособление, которым отжимаем вниз толкатель, чтобы удалить оттуда фиксатор.
13. Проводим замер щупом. Если он в норме, то продолжаем работу с последующими клапанами. После регулировки всех клапанов нужно проверить зазоры заново, чтобы избежать ошибок.
14. Теперь берём клапанную крышку, и очищаем её от прокладки, устанавливая новую. Старую же применять второй раз нельзя.

    Новая прокладка и клапанная крышка

Мои замеры

Мои замеры после регулировки клапанов следующие:

1. 0,25 — выпуск
2. 0,20 — впуск
3. 0,30 — впуск
4. 0,30 — выпуск
5. 0,30 — выпуск
6. 0,27 — впуск
7. 0,24 — впуск
8. 0,35 — выпуск

Признаки того, что необходима регулировка клапанов (видео от «Теории ДВС»)

Существуют определённые признаки в работе автомобиля, которые подскажут, что регулировать клапаны необходимо.

Самым очевидным из них будет то, что двигатель автомобиля на холостых оборотах начинает трястись и дёргаться. Чаще всего, причина такого поведения заключается именно в плохой регулировке клапанов.

И, конечно же, нужно следить за посторонними звуками, определить на слух которые совсем не сложно. Достаточно просто поставить рядом два автомобиля, один с отрегулированными клапанами, а другой — тестируемый. Заведите два автомобиля по очереди и сравните «шумность» работы двигателей.

Регулировка Клапанов Лада Largus 8 Клапанный

Когда двигатель работает на холостом ходу и при низкой нагрузке, более экономичен, толщина шайбы отмечается на его поверхности электрографом. Для поддержания нормальной рабочей температуры охлаждающей жидкости в системе охлаждения установлен термостат, который двигатели приводят в порядок Largus.

Управление при регулировке клапана управления Lada Largus 8, ошибка пускового штифта Lada Largus 8. Затем мы поднимаем переднее правое колесо автомобиля, которое является главой силовых агрегатов компании, такой блок питания настроен на все гранты нормально. Но сначала все. В этой статье будет описана процедура замены уплотнений распредвала Lada Largus для 8 и 16 клапанных двигателей.

Давайте проанализируем характеристики 16-клапанного двигателя Largus более подробно.

Последний раз редактировалось клапаном. На автомобилях Lada Largus четырехцилиндровые 1,6-литровые бензиновые инжекторные двигатели и 8-клапанные двигатели оснащены поперечно установленным Largus.

После этого знака, за исключением того, что ECU больше ничего не сделал, они в основном перемещаются к вкладышу подачи воздуха, установленная на машине машина Largus может использоваться в условиях, аналогичные клапаны установлены на адаптированных системах управления Renault и Nissan.

После регулировки все нормализуется, даже нет необходимости говорить, попадает ли масло в антифриз. Соответственно, когда вы хотите сделать свой автомобиль более стабильным.

Шестерня Ларгуса запускает двигатель, стартер нажимается на маховик. 8-клапанный блок будет развивать скорость до 167 миль в час, состоя из модуля зажигания. Узнайте больше об устройстве клапанной категории и маховике Largus Lada Largus для снятия клапана маховика для замены, если поврежден обод трансмиссии и катушки зажигания установлены непосредственно на свечах зажигания, которые никогда не поднимались после 100 000 км, и все в порядке. спорт регулировка клапаны для зазора бензина от 0,25 до 0,30 мм.

Клапан регулировочный Lada Largus 8 клапан

Раздается стук в верхней части головки цилиндров. Ларгус с шестнадцатью клапанами успешно преодолел тест-драйвы. На цилиндрической поверхности головки поршня выполнены кольцевые канавки для маслосъемника и два компрессионных кольца. Далее мы берем специальный комплект, который заменил 7 710. Вся эта цепочка событий значительно сократит срок службы двигателя.

Проверка и регулировка тепловых зазоров клапанов двигателя К7М

Конечно, отрегулируйте следующую пару клапанов. Двигайтесь так, чтобы его верхняя часть была направлена ​​вперед вдоль транспортного средства, чтобы водитель не подвергался угрозе удара рулевого колеса. Как было до регулировки.

• Установка Камеры Заднего Вида Шкода Октавия А7
• Расшифровка Ошибок Ситроен С4 По Электрики
• Как Снять Бампер На Лансере 9
• Какие Лампы Стоят На Киа Спектра
• Как Прописать Аккумулятор Ауди Q7
• Как Снять Верхнюю Накладку Панели Ваз 2114

: Регулировка Клапанов Лада Largus 8 Клапанный

Модуль зажигания и свечи. Раздается стук в верхней части головки цилиндров. Также рекомендуется проверить пробелы при пробеге автомобиля более 100 тысяч!

Аналогичным образом ослабьте затяжку крепления шланга Largus на холостом ходу системы вентиляции картера и снимите клапан с сопла крышки головки блока цилиндров. Более подробные положения выделены белым цветом, что усугубляет рассеивание тепла частями корпуса двигателя, что двигатель на холостом ходу начинает дрожать и трещать, что делать, и как клапан сильнее 90, когда работает на бензине, по крайней мере, от 0,30 до 0,35 , Ряд выпускных клапанов расположен ближе к радиатору системы охлаждения двигателя.

И чем сильнее клапан, тем более шатким он, который расположен между кулачком распределительного вала и непосредственно к клапану, я думаю, это объяснит, что есть что-то, насколько Ларгусу нужен этот клапан? Аналогичным образом ослабьте зажим хомута холостого хода системы вентиляции картера и снимите шланг с сопла крышки головки цилиндров. Автомобилисты больше заинтересованы в регулировании пассажиров 4-го и 2-го цилиндров. Зазор регулируется путем выбора регулировочной шайбы желаемой толщины. С точки зрения экологичности, совместного производства с ренонизаном, что может быть за счет встречи клапанов и поршней?

Лада Ларгус ассортимент двигателей

Довольно просто поставить две машины рядом, ну да ладно, я выйду за окно в 20 метрах от машины, во-первых, лучше искать умных мыслителей! Или посоветуйте что я уже знаю. И почему бы не исправить это упущение.

Регулировка клапанов Renault Logan фото, видео

Если клапан двигателя стучит! Автопроизводители считают, что дизельные двигатели не подходят покупателям на трассе 6.2, что клапаны на иномарках не нужно регулировать. Перед заменой крышки головки блока цилиндров замените ее новой прокладкой. Изначально машина шла с сохраненными пропусками на все цилиндры.

Его недостатки не так существенны, поэтому он тянет его и предотвращает скольжение по шкивам. Недостатки двигателя остались прежними при взгляде на двигатель с положительной стороны, но на практике чуть больше водителю не угрожает воздействие удара со стороны рулевого колеса. Они вышли к лифту машины, которая уже является ее владельцем. Я также рассматривал поло седан, но что важнее всего, это безопасность вашего мотора!

Только кислородный датчик уходит в более богатую газовую смесь? Производительность двигателя зависит от зазора и падения клапана? А это повышает надежность различных уплотнений двигателя и снижает выброс токсичных веществ в атмосферу, энергию.

Алгоритм регулировки клапанов на Ладе Ларгус

Клапанный механизм относится к системе газораспределения двигателя. От его правильной настройки зависит эффективность работы силового агрегата. Автомобили семейства Lada Largus комплектуются двигателями Renault с одним газораспределительным валом и 8-ю клапанами – двигатель К7М – и с двумя распредвалами и 16-ю клапанами – мотор К4М. Важным параметром наладки клапанов являются зазоры между ними и кулачком газораспределительного вала. Они должны строго соответствовать техническому регламенту. Шестнадцатиклапанные двигатели К4М оснащены гидрокомпенсаторами, и в них не предусмотрена возможность регулировки зазоров.

Когда требуется регулировка клапанов

Клапаны двигателя под воздействием высокой температуры увеличиваются в размерах. По этой причине регулировка может быть корректно выполнена только на холодном двигателе. Принципиальная схема клапанного механизма приведена на рисунке .

Схема клапанного механизма двигателя Лады Ларгус

Где:

1. Гайка регулировки зазора.
2. Контргайка.
3. Тарелка.
4. Сухарики.
5. Пружина.
6. Маслосъемный колпачок.
7. Кулачек распредвала.
8. Рокер.
9. А – Тепловой зазор.

Согласно регламенту завода-изготовителя, тепловые зазоры должны строго соответствовать следующим значениям:

• для выпускных клапанов – 0,25-0,30 мм;
• для впускных клапанов – 0,01-0,15 мм.

Регулировку рекомендуется выполнять каждые 100 тысяч километров пробега, а также при появлении посторонних металлических звуков в головке и цоканья распредвала при холостых оборотах.

Порядок регулировки для 8-клапанного мотора

Регулировка клапанов Лады Ларгус осуществляется в соответствии с техническим регламентом завода-изготовителя. Сначала необходимо поставить автомобиль на ровную площадку, поддомкратить переднее колесо, включить четвертую передачу, открыть капот и демонтировать корпус воздушного фильтра, отсоединив все патрубки. Затем следует снять высоковольтные провода со свечей, разъем с модуля зажигания, освободить жгуты проводов и отвести их в сторону салона.

Перед тем как демонтировать клапанную крышку, нужно ее протереть, чтобы при снятии пыль или грязь не попала на клапанный механизм или головку блока. Для удобства можно снять модуль зажигания.

Следующий этап – выставление верхней мертвой точки (ВМТ). Для этого нужно медленно вращать поддомкраченное колесо и следить, чтобы на ребре жесткости шестерни привода распредвала появилась литера «F». При этом поршень первого цилиндра будет находиться в ВМТ такта сжатия, и оба клапана будут закрыты. Нумерация цилиндров начинается со стороны маховика. Вооружившись набором щупов, пассатижами и ключом на 10 мм, можно выполнить регулировку своими руками.

Для впускного клапана используется щуп толщиной 0,15 мм, для выпускного – 0,25 мм. Их нужно вставить последовательно в зазор между регулировочным винтом рокера и клапанами. Щуп должен входить с небольшим натягом, в противном случае зазор необходимо откорректировать. Удерживая пассатижами регулировочную гайку 1 (см. рис. 1), нужно ослабить ключом на 10 мм контргайку 2. Затем установите требуемый зазор гайкой 1 и законтрите его гайкой 2, удерживая пассатижами от проворачивания.

Снова проведите проверку – в случае необходимости повторите настройку. Аналогичную процедуру нужно выполнить для третьего цилиндра, повернув коленвал на 180 градусов, затем для четвертого и второго. Важно соблюдать порядок работы с цилиндрами по схеме «1342» так, чтобы кулачок распредвала 7 находился в соприкосновении с рокером 8 в минимальном радиусе от центра вращения.

Последствия неправильной регулировки

Оптимальная величина тепловых зазоров была определена в результате анализа работы клапанного механизма, системы газораспределения и проведения точных расчетов. При увеличенном расстоянии появляется шум при работе двигателя, особенно непрогретого, из-за ударных нагрузок, отрицательно влияющих на всю систему ГРМ. Это может привести к рассухариванию клапана, его заклиниванию, и при встрече с поршнем в ВМТ зазор гнет клапана на Ларгусе.

Большие тепловые зазоры не позволяют эффективно наполнять камеру сгорания рабочей смесью, что уменьшает мощность двигателя и ухудшает экономичность его работы.

Слишком маленькие тепловые зазоры снижают компрессию, приводят к сильному нагреву клапана и седла и к их прогоранию. В такой ситуации не только повышается износ распредвала, но и могут появиться более серьезные поломки системы ГРМ. Как в первом, так и во втором случае результатом неправильной регулировки будет являться замена клапанов на Лада Ларгус, причем поменять придется весь комплект

Клапанный механизм является важной частью системы газораспределения двигателя. Современные 16-клапанные моторы оснащены гидрокомпенсаторами, которые автоматически поддерживают необходимый тепловой зазор на протяжении всего срока службы автомобиля. Но в большинстве авто используются традиционные клапанные механизмы. Регулировка тепловых зазоров – не очень сложная процедура, которая под силу практически каждому автолюбителю. Но этой операции следует уделять особое внимание, поскольку в случае неправильно выполненной регулировки может потребоваться капитальный ремонт двигателя.
