Для чего нужен адсорбер и клапан адсорбера

13 сентября 2018.
Категория: Автотехника.

Адсорбер (часто его называют абсорбер) представляет собой один из узлов автомобиля, который отвечает за поглощение и нейтролизацию паров бензина, выходящих из бака. Многие автовладельцы полагают, что это совершенно ненужное устройство, которое только создает лишние проблемы, поэтому нередко его и вовсе снимают.

Однако, повышенное потребление бензина и другие проблемы в работе системы, как правило, возникают только в том случае, если из строя выходит клапан абсорбера. Поэтому прежде чем безжалостно удалить этот узел, будет полезно узнать чуть больше об особенностях его работы и процедуре смены прибора.

Для чего используется адсорбер

В процессе работы двигателя ТС бензин немного нагревается, выделяя очень летучие пары. Их образование усиливается под влиянием вибрации движущегося автомобиля. Если в ТС не предусмотрена система нейтрализации вредных испарений, а установлена примитивная вентиляция, то образования просто выводятся на улицу через специальные отверстия.

Такая картина наблюдалась практически со всеми старыми карбюраторными автомобилями (именно поэтому нередко в машине неприятно пахло бензином) до появления экологического стандарта ЕВРО-2, контролирующего уровень вредных испарений в атмосферу. Сегодня каждый автомобиль должен быть оснащен соответствующей системой фильтрации, чтобы отвечать стандартам. Как правило, самой простой из них и является адсорбер.

Что собой представляет фильтрующий элемент и как он работает

Если говорить простыми словами, то абсорбер является большой банкой, наполненной активированным углем. Кроме этого в системе присутствует:

• Сепаратор с клапаном гравитации. Он отвечает за улавливание частиц топлива. Гравитационный клапан, в свою очередь, применяется очень редко, но в экстренной ситуации (например, если в ходе аварии машина перевернулась) он предотвратит перелив топлива из бензобака.
• Датчик давления. Он необходим для контроля уровня паров бензина в баке. Как только их уровень превышается, происходит сброс вредных компонентов.
• Фильтрующая часть. По сути это и есть та самая банка с гранулированным активированным углем.
• Электромагнитный клапан. Используется для того, чтобы переключаться между режимами улавливания выделяющихся паров бензина.

Если говорить о принципе работы системы, то он очень прост:

• Сперва пары бензина поднимаются в бензобаке и направляются в сепаратор, где происходит частичная конденсация топлива, которое в жидком виде отправляется обратно в бензобак.
• Та часть испарений, которая не смогла осесть в виде жидкости проходит через гравитационный датчик и направляется в адсорбер.
• Когда мотор машины находится в выключенном состоянии, пары бензина начинают накапливаться в фильтрующем элементе.
• Как только двигатель запускается, в дело вступает клапан адсорбера, который открывается и соединяет адсорбер со впускным коллектором.
• Пары бензина совмещаются с кислородом (который попадает в систему через дроссельный узел) и переходят во впускной коллектор и цилиндры «движка», где вредные испарения прогорают вместе с воздухом и топливом.

Как правило, именно клапан адсорбера дает сбой. Если он начинает открываться и закрывать в неправильном режиме или полностью выходит из строя, это может негативно сказаться на работе всего автомобиля и спровоцировать поломки.

Неисправности электромагнитного клапана

Если адсорбер почти все время находится в бесперебойном режиме, то клапан продувки может легко перестать функционировать. Это повлечет за собой повреждение бензонасоса. Если адсорбер не осуществляет правильную вентиляцию, то бензин постепенно будет скапливаться во впускном коллекторе.

Подобное приводит к довольно неприятным «симптомам»:

• На холостом ходу появляются так называемые провалы.
• Нарушается тяга (такое впечатление, что ТС постоянно теряет мощность).
• При запущенном двигателе не слышны звуки работающего клапана.
• Заметно повышается расход топлива.
• Во время открытия крышки бензобака раздается шипение и свист.
• Датчик топливного бака буквально живет своей жизнью (он может показывать, что бензобак полон, а через секунду – что в нем ничего нет).
• В салоне автомобиля появляется неприятный бензиновый «аромат».

Иногда фильтрующий элемент, наоборот, издает слишком громкие звуки, которые также не являются нормой. Чтобы удостовериться, что причиной служит именно неисправный клапан, а не ГРМ, достаточно резко нажать на газ. Если звуковой эффект остался таким же, то, скорее всего, проблема именно в клапане адсорбера.

В этом случае рекомендуется немного подкрутить регулировочный винт устройства. Однако закручивать его нужно не более чем на пол-оборота. Слишком сильная фиксация приведет к ошибке контроллера. Если такие манипуляции не помогли, то нужно провести более детальную диагностику.

Проверяем работоспособность адсорбера

Чтобы удостовериться, что неисправность связана именно с клапаном этого элемента, можно отправить авто на полную диагностику. Но, это дорого, поэтому попробуем сначала самостоятельно выявить возможные проблемы.

Прежде всего, нужно посмотреть, не выдает ли контроллер ошибки, например, «обрыв управления цепи». Если все нормально, то воспользуется ручной проверкой. Для этого достаточно подготовить мультиметр, отвертку и несколько проводов. После этого нужно выполнить несколько простых шагов:

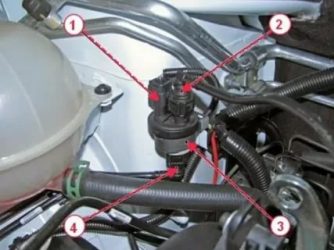

• Поднять капот машины и найти нужный клапан.
• Отсоединить от этого элемента жгут с проводами. Для этого нужно сначала отжать специальный фиксатор креплений колодки.
• Проверить, идет ли на клапан напряжение. Для этого необходимо включить мультиметр и переключить его в режим вольтметра. После этого черный щуп прибора подсоединяется к массе авто, а красный – к разъему с маркировкой «А», который находится на жгуте проводов. На следующем этапе необходимо завести мотор и посмотреть, какие показания выдает прибор. Напряжение должно быть таким же, как в аккумуляторе. Если его и вовсе нет или оно слишком маленькое, то вероятно придется искать более серьезную проблему. Если с напряжением все хорошо, то можно переходить к следующему шагу.

• Демонтировать клапан продувки. Чтобы его снять нужно при помощи отвертки немного ослабить крепление хомутов. После этого можно будет легко сдвинуть клапан чуть вверх и по небольшому кронштейну плавно его вытащить. После этого устройство нужно подключить напрямую к клеммам АКБ. Один провод идет на клапан продувки (на «+»), а второй – подключается к «минусу». После этого оба проводника подключаются к соответствующим клеммам аккумулятора. Если при этом не произошло щелчка, то клапан полностью вышел из строя и лучше всего его заменить.

Ставим новый клапан адсорбера

Для замены элемента не обязательно обращаться в автосервис. Работы можно провести и самостоятельно при помощи нескольких крестообразных отверток. Также нужно приобрести новый клапан (его маркировка должна полностью совпадать с данными на старом устройстве).

После этого:

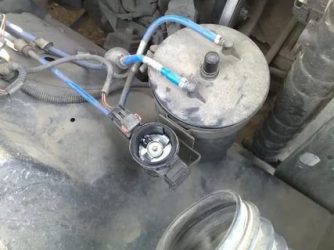

• Находим адсорбер.
• Снимаем с АКБ минусовую клемму.
• Отсоединяем колодку проводов путем нажатия на фиксатор и подтягивая прибор на себя.
• Ослабляем крепления электромагнитного клапан и отсоединяем шланги.
• Вытаскиваем старое устройство (вместе с ним выйдет и кронштейн) из абсорбера.
• Устанавливаем новое устройство и собираем все в обратном порядке.

В заключении

Некоторые автовладельцы принимают решение и вовсе снять адсорбер, полагая, что он негативно влияет на потребление бензина и на работу машины в общем. Однако нужно признать, что такие проблемы возникают только в том случае, если устройство, а точнее его клапан, неисправно. Если прибор работает в штатном режиме, то это никак не сказывается на управлении авто и его потреблении топлива.

Абсорбер топливный: устройство, принцип работы

Адсорбер или абсорбер, как правильно? Любой двигатель внутреннего сгорания — это источник выбросов вредных веществ в окружающую среду. Придумываются новые и совершенствуются старые методы уменьшения вредных выбросов. Класс экологичности сегодня — это репутация автопроизводителя. Например, для того, чтобы соответствовать классу по экологичности двигателей Евро 3, в конструкции автомобиля должно быть установлено улавливающее устройство, которое обеспечит меньший выброс СО2.

статьи:

Абсорбер топливный

Абсорбер — это устройство, поглощающее газы и пары, которые появляются на выходе из топливного бака в результате нагрева и испарения. С латинского sorbeo переводится поглощаю.

Когда ДВС автомобиля работает, пойманный пары направляются в систему впрыска топлива — во впускной коллектор.

Когда двигатель не работает, часть топливных паров улавливается сепаратором и подаются обратно бензобак, а часть улавливается адсорбером топливных паров, где происходит их нейтрализация.

Для чего нужен абсорбер в автомобиле

Автомобильный топливный абсорбер появился, когда установили класс экологичности двигателей Евро2. Экологические стандарты не допускают попадание паров в бензина в атмосферу, так как это сильно загрязняет окружающую среду. Топливные пары не должны попадать в автомобильный салон.

Такой системы фильтрации нет в автомобилях с карбюраторами. Абсорберы начали устанавливать на машины с инжекторными ДВС.

Устройство автомобильного абсорбера

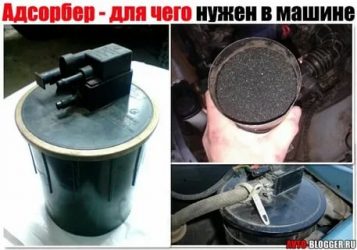

Простыми словами, конструкция абсорбера — это пластиковая банка с наполненным фильтрующим улавливающим элементом. Наилучшим веществом для улавливания и нейтрализации паров топлива является активированный уголь.

Абсорбер состоит из:

• Сепаратор. Сепаратор улавливает пары бензина и отправляет их обратно в топливный бак.
• Клапан гравитации. Он защищает от перелива топлива в случае, когда машина перевернулась. Клапан блокирует движение топлива.
• Датчик давления. Датчик давления выполняет важную функцию — контролирует давление паров в топливном баке. При достижения максимально допустимого давления в баке, датчик открывается и стравливает давление.
• Фильтрующий элемент (активированный уголь). Фильтрующий элемент в абсорбере автомобиля — это уголь в крупных гранулах. Крупные гранулы позволяют парам проходить через слой угольного порошка и конденсироваться.
• Соединительные трубки. Соединительные трубки служат для соединения всех элементов конструкции.
• Электромагнитный клапан. Электромагнитный клапан меняет режимы улавливания топливных паров.

Опубликованы отзывы о работе экономителя топлива Фул Фри.

Принцип работы

Одним из самых важных элементов в конструкции абсорбера является электромагнитный клапан, от работы которого зависит работа всей очищающей системы.

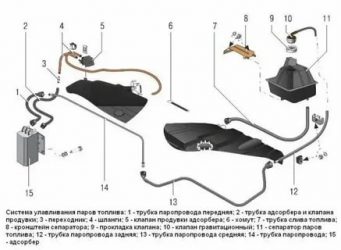

Схема ВАЗ 2110

Принцип работы и движение паров в системе:

Бензиновые пары поднимаются вверх топливного бака и улавливаются сепаратором, который работает в паре с датчиком гравитации. Датчик гравитации обеспечивает безопасность, не дает вытекать топливу из бака в случае ДТП, перевертыше. Уловленные пары в сепараторе конденсируются (приобретают жидкую форму) и попадают обратно в топливный бак.

Остальная часть паров топлива попадает в абсорбер, где происходит их скопление и нейтрализация. Накопление в абсорбере осуществляется при не заведенном двигателе!

После того, как ДВС автомобиля запустили, электромагнитный клапан открывается и обеспечивает соединение полостей абсорбера с впускным коллектором или дроссельным узлом (в зависимости от конструкции). Начинается процесс продувки! Через дроссельную заслонку поступает воздух с улицы и происходит смешивание с парами топлива. Далее, эта смесь направляется во впускной коллектор, откуда подается в цилиндры. Так происходит дожигание топливных паров из абсорбера.

Клапан абсорбера: для чего нужен и на что влияет

Клапана в абсорбере — это технически простое устройство, которое работает по-разному, в зависимости от того, заведен мотор или нет. Как и все клапаны, должен открываться и закрываться.Когда полость абсорбера забита или появилась другая какая-либо неисправность, то клапан работает со сбоями. С неисправным адсорберным клапаном могут произойти серьезные поломки автомобиля, потому что не стравливается давления из топливного бака и не происходит продувка полости.

Признаки неисправностей клапана абсорбера

Есть несколько признаков, симптомов, по которым можно выявить техническое состояние клапана:

1. 1. 1. Датчика топлива показывает то полный бак, то пустой.
      2. После запуска двигателя, через мину 5-10 начинают плавать обороты.
      3. На холостых оборотах при нажатии на педаль, автомобиль начинает глохнуть.
      4. Двигатель не набирает обороты при движении. Долго разгоняется.
      5. При открытии крышки бензобака чувствуется вакуум, слышен свист.
      6. Повышен расход топлива.
      7. На холодную (когда мотор заведен, но еще не нагрелся) слышны стуки абсорбера, как будто стучат клапана.

Причиной выхода из строя абсорбера — это не всегда клапан. Это может быть сильное загрязнение абсорбирующего элемента, в данном случае угля. Газы должны спокойно проходить через гранулы угля и конденсироваться там.

Клапан стоит очень дешево. Поэтому есть возможность менять при обнаружении признаков не правильной работы двигателя. Можно также фильтрующий элемент адсорбера заменить своими руками: разобрать, старый уголь высыпать, насыпать новый уголь крупными гранулами.

Что будет, если убрать клапан абсорбера топливных паров

Можно ли убрать клапан полностью? Некоторые так и делают, думая, что из-за клапана повышается расход топлива и авто разгоняется медленнее.На самом деле, если адсорбер с клапаном исправны, то ДВС наоборот работает как часы и расход при этом на оптимальном уровне. Экономия не столь ощутима от дожига остатков паров топлива, но и выбора в атмосферу меньше.

На вопрос, можно ли убрать клапан абсорбера совсем? Ответ: да, можно. На двигатель не влияет его наличие или отсутствие. Влияет только то, если он установлен и неисправен.

Минусы автомобиля без клапана и абсорбера:

• запах бензина в салоне;
• загрязнение окружающей среды;

Плюсы машины без клапана и абсорбера:

• появляется больше место под капотом (кому-то может это важно);
• не нужно менять абсорбер и клапан.

Владельцы карбюраторных автомобилей, я думаю, помнят как в салоне машины часто пахло бензином, из-за чего у некоторых начинает болеть голова. За одно это уже лучше не снимать клапан и абсорбер, а своевременно менять при поломкам.

В этом видео адсорбер ВАЗ 2107: разборка, неисправности, удаление.

Что будет, если удалить адсорбер на примере ВАЗ 2107 инжектор.

Адсорбер в автомобиле: зачем нужен, как проверить.

Увеличился расход топлива. Причина в клапане продувки.

Клапан адсорбера Mazda Demio (Мазда Демио).

Что такое адсорбер в автомобиле, сколько служит, признаки неисправности, как заменить

Вопрос экологии давно стоит ребром перед крупнейшими производителями автомобилей при этом результат достигается многими нововведениями. Среди них — установка адсорбера в автомобиле.

Какие функции несет это устройство? Где оно находится? В чем преимущества и недостатки? Эти и ряд других вопросов требуют рассмотрения в более детальном разрезе.

Что такое адсорбер в машине, для чего он необходим и где расположен?

Сегодня действует европейский стандарт экологии «Евро-3», согласно которого запрещен выброс в атмосферу углеводородных паров, возникающих при сгорании топлива. Для реализации такой задачибыло разработано специальное устройство — адсорбер.

Название прибора произошло от слова адсорбент (впитывающего состава). Узел монтируется в топливной системе транспортного средства с целью поглощения вредных паров, возникающих в процессе испарения топлива.

Абсорбент — активированный уголь, которым наполнен резервуар. Именно он впитывает вредные вещества в момент, когда мотор не работает. В противном случае пары засасываются в трубу впуска и сжигаются в двигателе вместе с горючей смесью.

Такая особенность способствует росту КПД автомобиля. Получается двойной эффект — в атмосферу попадает меньше вредных паров и экономится горючая смесь.

Адсорбер — фильтрующий элемент, который со временем загрязняется, его эффективность снижается.

Главный признак неисправности — «шипение» в момент выкручивания крышки топливного бака. Это происходит из-за того, что топливным парам некуда деваться, и они всеми силами «рвутся» наружу.

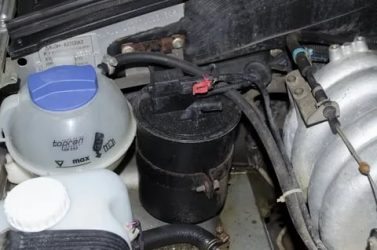

Месторасположения адсорбера различается в зависимости от марки и модели автомобиля. Так, в автомобилях ВАЗ устройство принимает форму черной банки, имеющей цилиндрическую форму. Находится устройство часто с правой стороны по ходу движения, в ближнем углу (возле фары).

Но для каждой модели производитель определяет место расположения устройства индивидуально.

К примеру, в ВАЗ 21099 инжектор абсорбент расположен так.

Начиная с каких Евро-стандартов он устанавливается?

Согласно международных требований установка адсорбера обязательна на автомобилях с норами Euro-2 и выше. Что касается известной в России нормы (Россия-83), то здесь установки адсорбера нет.

Так, в автомобилях ВАЗ-2108 адсорбер не предусмотрен. Здесь сепаратор и топливный бак связаны между собой с помощью дренажной трубки.

В процессе работы возникает конденсат, который возвращается в топливный бак.

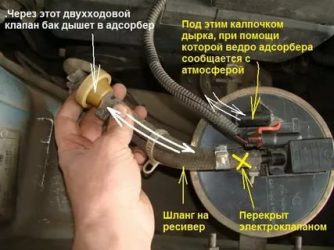

Кроме этого, сепаратор взаимодействует с атмосферой при помощи 2-ходового клапана, не позволяющего давлению в баке, расти или снижаться.

Соединение бака и горловины происходит с помощью стойкой к бензину трубки, фиксируемой с помощью хомутов. Получается, что при снижении (росте) давления в баке пары топлива выходят в атмосферу.

По-иному система организована в автомобилях ВАЗ Приора. Здесь топливные пары, которые попали в сепаратор из емкости с топливом, конденсируются. Далее конденсат накапливается и возвращается снова в бак.

В верхней части сепаратора смонтирован гравитационный клапан, который не дает топливной смеси вытечь из бака в случае опрокидывания машины.

Если мотор заведен, пары топливной смеси смешиваются с воздушными массами и выводятся через узел дросселя в трубопровод впуска — к цилиндрам силового агрегата.

Получается, что топливные пары в стационарном положении машины накапливаются в адсорбере, а если машина движется, то они продуваются клапаном и направляются к ресиверу и в двигатель для дожигания.

По требованиям Euro-2 вентиляция топливного бака не должна контактировать с окружающим воздухом, а пары должны собираться и направляться к мотору (или адсорбироваться рассматриваемым устройством).

Что касается норм Россия-83, то в них контакт атмосферы и вентиляции топливного банка не запрещен.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ:  Уроки вождения для дам

Устройство адсорбера, совместно с какими устройствами он работает

Устройство для поглощения вредных паров топливной смеси состоит из следующих компонентов:

• адсорбирующего состава (активированного угля);
• гравитационного (электромагнитного) клапана;
• сепаратора;
• продувочного клапана;
• трубки для слива топлива;
• шланга для отвода пара.

Основой конструкции является адсорбер, в задачу которого входит сбор вредных паров, которые отходят от топливного бака, и исключение их попадания в атмосферу.

При этом адсорбер объединятся с:

1. Топливным баком;
2. Коллектором впуска;
3. Атмосферой (через отдельный клапан, установленный на воздушном фильтре или на входе в устройство).

Клапан системы представляет собой исполнительные механизм, объединяющий адсорбер и коллектор впуска.

Плюсы и минусы устройства

Как и у любого другого узла, у адсорбера имеются свои положительные и отрицательные качества, о которых должен знать автолюбитель:

1. Преимущества:

• В атмосферу не попадают вредные пары топлива.
• Экономится топливо, ведь пары не уходят в атмосферу, а возвращаются обратно для сгорания к двигателю.
• Уходит неприятный запах бензина из салона (такой эффект имеет место не всегда).

2. Недостатки:

• Адсорбер имеет солидные размеры, поэтому занимает определенное пространство под капотом.
• Мотор работает неустойчиво, возникает «плавание» на холостом ходу (один из главных признаков вышедшего из строя адсорбера).
• Высокая цена. Установка адсорбера приводит к удорожанию автомобиля.
• Риск «выстреливания» крышки бака. Такое возможно в случае поломки адсорбера и длительном накоплении топливных газов в ограниченном пространстве.
• Опасность деформирования бензонасоса. К этой проблеме также приводит игнорирование выхода из строя устройства.
• Риск накопления горючей смеси в коллекторе впуска из-за неспособности адсорбера выполнять свои функции. В итоге стабильность работы мотора нарушается.

Для чего его убирают некоторые автомобилисты?

Многие автолюбители принимают решение убрать работоспособный адсорбер, считая его ненужным элементов в автомобиле. При этом обосновать действия могут не все автолюбители.

Одни водители уверены, что наличие адсорбера приводит к снижению динамики машины, другие — к росту «прожорливости» транспортного средства, а третьим такое устройство и вовсе кажется лишним.

Есть и такая категория автолюбителей, которые убирают устройство в случае его поломки и уже не возвращают новый элемент на место. Причина — дороговизна адсорбера, о которой упоминалось выше.

Работа по отбрасыванию адсорбера (при знании некоторых аспектов) занимает не более 5 минут. Все, что требуется — надеть фильтр тонкой очистки на трубку от сепаратора.

В этом случае топливные пары направляются в атмосферу. При этом трубка от клапана перекрывается, а программа ЭБУ корректируется. Если не выполнить последнее действие, то появляется ошибка.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ:  Что такое электромагнитный клапан холостого хода

Сколько служит адсорбер и каковы первые признаки его неисправности?

Как и любое другое устройство, адсорбер не «бессмертен» и рано или поздно ломается. Его ресурс зависит от многих факторов — частоты эксплуатации автомобиля, качества топлива и так далее.

Определить неисправность изделия визуально нереально. Но существует ряд признаков, которые сигнализируют о проблеме почти сразу после ее появления.

Среди таких признаков стоит выделить:

1. Повышенное давление в баке, которое проявляет себя «шипением» при откручивании крышки емкости с топливом. Причина явления — накопление паров, которым некуда уходить.
2. Плавание оборотов автомобиля на «холостых». Сложность в том, что причин здесь много, да и проявляет себя неисправность реже. Игнорировать проблему все равно не стоит. Вопрос с «плаванием» оборотов на «холостых» стоит рассмотреть отдельно. Для проверки подозрений необходимо отбросить трубку, которая ведет от коллектора к клапану, и установить заглушку (альтернатива — перегнуть или перетянуть трубку). Если неисправность не пропадает, то высока вероятность загрязнения адсорбера.
3. Снижение динамики во время набора скорости. Эта проблема объясняется падением производительности топливной помпы по причине недостатка разряжения в емкости с топливом.
4. «Молчание» клапана. Опытные автолюбители знают, что в процессе разгона работа клапана легко диагностируется — он начинает постукивать или клацать. Если этого нет, то неисправность скоро себя проявит.

В упомянутых ситуациях единственно правильно решение — поменять неисправный узел и поставить новый адсорбер. При этом выполнение работ занимает не больше 15 минут (последовательность действий при замене рассмотрена ниже).

Меняем устройство своими руками

Чтобы поменять адсорбер, достаточно выполнить ряд легких манипуляций. При этом существует два решения — сделать работу своими руками или отправиться на СТО, доверив проблемы специалистам.

Плюсы первого варианта — экономия средств и высокая скорость работ. Последовательность действий следующая:

• Демонтировать старую деталь, освободив ее от фиксирующих элементов и отбросив трубку, через которые к дросселю поступают топливные пары.
• Отбросить колодку и провода.
• Объединить трубку выхода топлива из сепаратора и продувной клапан.

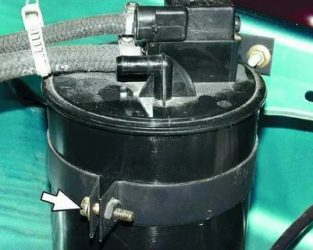

• Снять кронштейн посредством скручивания трех болтов.

Время выполнения работы — 15-20 минут.

Как только неисправный узел демонтирован, приступайте к монтажу нового устройства.

Здесь последовательность следующая:

• Длинный кусок трубки из резины подключайте к шлангу, через которую топливные пары идут в продувной канал.
• Короткую часть трубки подключайте к трубке забора от сепаратора.
• Ставьте адсорбер на место.
• Трубку подачи паров подключайте к каналу продувки, который устанавливается на крышке мотора.
• Подключайте колодку с проводами.
• Устанавливайте трубку между продувным каналом и адсорбером. Проследите, чтобы материал, из которого изготовлена труба, был устойчив к действую масла и бензина.

Как поменять только клапан?

Бывают ситуации, когда в замене нуждается только клапан адсорбера. В этом случае достаточно потратить 5-10 минут личного времени, чтобы выполнить весь комплекс работ.

Клапан продается в любом магазине, а его цена (для автомобилей ВАЗ) всего 600-1000 рублей.

Одновременно с клапаном стоит поменять и датчик адсорбера, ведь в его функции входит управление клапаном. Замена обязательна при наличии шумов, которые напоминают потрескивание.

Начинать работы необходимо с диагностики исправности клапана. Делается это следующим образом:

• Подготовьте пару проводов и мультиметр.
• Освобождайте фиксатор и снимайте колодку жгута от продувочного клапана.
• Подключайте «минусовой» проводник мультиметра к «массе» авто.
• Поверните ключ в замке зажигания и замеряйте напряжение на выходе «А». Нормальное напряжение — 12 Вольт. Если его нет, то варианта два — вышел из строя ЭБУ или разряжен АКБ.
• Послабляйте хомут, фиксирующий трубку к клапану, и демонтируйте шланг с патрубка. С помощью отвертки демонтируйте клапан с адсорбера, а после подавайте напряжение 12 Вольт от АКБ. «Плюсовой» провод подается на вывод «А», а «минусовой» — на «B».
• Как только напряжение поступает на разъемы, клапан открывается (издается характерный щелчок). Если этого не произошло, то клапан меняется.

Замена клапана производится по следующему алгоритму (на примере ВАЗ-2114):

• Отбрасывайте «минус» от АКБ;
• Отбрасывайте штекер от КПА;
• Освобождайте хомут патрубка входа, чтобы получить доступ к клапану;
• Демонтируйте устройство с датчика ДМРВ и отводите его в сторону;
• Отгибайте фиксаторы клапана и производите демонтаж устройства;
• Отводите крепление в сторону на один сантиметр;
• Тяните клапан по пазам;
• Отбрасывайте подводящие штуцера. Здесь возможны проблемы со вторым штуцером, в котором предусмотрена специальная защелка. Чтобы ее демонтировать, стоит поджать специальные усики из пластмассы. Сделать это легко — достаточно утопить фиксатор в случае, когда штуцер слегка приподнят вверх.
• Монтаж нового устройства производится по обратному алгоритму.

Итог

Адсорбер — из тех устройств, которые никак не влияют на динамику автомобиля и предназначены в первую очередь для снижения уровня вреда для атмосферы.

Что касается экономии топлива, то она слишком незначительна, чтобы концентрировать на этом внимание.

При этом выбрасывать изделие из системы также не стоит — достаточно следить за его исправностью и вовремя менять.

Адсорбер топливной системы автомобиля: из чего состоит и как работает?

08.11.201908.11.2019

Адсорбер — важная деталь современного автомобиля, устанавливаемая в соответствии с требованиями общепринятых экологических стандартов. Система довольно полезная, помогающая не только избавиться от вредных выбросов в атмосферу и в салон машины, но и позволяющая немного сэкономить топливо.

Что такое адсорбер и зачем он нужен?

Адсорбер — автомобильная система-улавливатель выходящих из бака бензиновых паров. Когда двигатель работает, испарения перенаправляются в систему впускного коллектора. Если двигатель заглушен, некоторую их часть улавливает сепаратор, вновь направляя в бак, а остальное поступает в адсорбер с последующей нейтрализацией.

Адсорбирующая система является большим фильтром, улавливающим лёгкие углеводородные соединения. Адсорбер должен соответствовать экологическим стандартам ЕВРО-2, которые подразумевают недопустимость попадания в окружающую среду загрязняющих ее бензиновых паров транспортного средства. По этим же стандартам исключается проникновение даже небольшого количества вредных соединений в салон машины.

В старых автомобилях адсорбирующего фильтра не было вовсе, в них использовалась иная система очистки. Сегодня, согласно стандартам ЕВРО-2, система фильтрации должна быть установлена во всех без исключения машинах.

Где находится адсорбирующая система автомобиля?

Место нахождения адсорбера может отличаться в зависимости от автомобиля: сразу за фарой, под передним или задним подкрылком, на самом бензобаке, под запаской. Чтобы точно знать, где находится адсорбирующая система в вашей машине, ознакомьтесь с инструкцией по эксплуатации транспортного средства.

Устройство и принцип работы

Устройство адсорбирующей системы автомобиля довольно простое. Адсорбер представляет собой большую пластиковую банку, заполненную гранулированным активированным углем, который лучше всего справляется с углеводородными соединениями.

Помимо фильтрующей части система состоит из:

• Сепаратора со специализированным клапаном гравитации. Сепаратор позволяет улавливать часть паров топлива и перенаправлять их назад в бак. Клапан гравитации в основном не задействован и срабатывает лишь в экстренных режимах, предотвращая разлив бензина при перевороте машины, например, во время аварии.
• Датчика давления. С его помощью контролируется давление испарений внутри топливного бака.
• Электромагнитного клапана. Важнейшая коммутационная составляющая системы, открывающаяся при запуске мотора.
• Фильтра с угольным гранулированным порошком. Служит для задержки паров.
• Соединительных трубок. Обеспечивают подвод и соединение всех перечисленных выше деталей.

Принцип работы адсорбера следующий: испарения движутся вверх бака и задерживаются сепаратором, совмещённым с клапаном гравитации. Здесь часть паров конденсируется и возвращается в виде жидкого топлива обратно, а оставшаяся часть испарений, минуя клапан гравитации, проходит в фильтр-банку, накапливаясь там. Накопление происходит в то время, когда мотор не запущен.

Ключевым элементом адсорбирующей системы является электромагнитный клапан. Запуск двигателя сопровождается его открытием — адсорбер соединяется с дроссельным элементом либо впускным коллектором в зависимости от типа автомобиля.

Запускается процесс продувки, при котором испарения смешиваются с воздухом из окружающей среды и попадают в цилиндры мотора. Здесь воздушно-топливная смесь сгорает.

Признаки неисправности адсорбирующей системы

Большинство проблем адсорбирующей системы возникает при неисправности электромагнитного клапана. Он открыт либо закрыт соответственно при запуске или остановке двигателя. Нормально работающий электромагнитный клапан никак не даёт о себе знать. Его неисправность, когда продувка системы не осуществляется, а давление в баке не сбрасывается, грозит серьёзными поломками других частей автомобиля.

Неполадки с адсорбером, как правило, сопровождаются следующими признаками:

• через 5-10 минут после прогрева двигателя начинают «плыть» обороты;
• при нажатии педали газа на холостом ходу при запущенном двигателе последний ведёт себя так, как будто заканчивается топливо, вплоть до полной остановки;
• при движении автомобиль не развивает полную мощность, по ощущениям работает на 80-90% от максимальной;
• датчик топливного бака показывает неверные данные, иногда может быть «полным» или, наоборот, «пустым»;
• во время открытия бака во время заправки слышен свистящий звук, словно ёмкость всасывает воздух из окружающей среды;
• присутствует явно завышенный расход бензина;
• иногда при непрогретом моторе абсорбер стучит, звук легко спутать со стуком клапанов двигателя.

При наличии перечисленных выше признаков электромагнитный клапан необходимо проверить. Неисправный компонент следует заменить. Стоит деталь недорого и меняется достаточно легко даже своими силами.

Признаки неисправности адсорбирующей системы не всегда связаны лишь с неполадками электромагнитного клапана. Очень часто забивается непосредственно фильтр-банка с угольным порошком. Если необходимо, деталь меняют либо разбирают и чистят (сушат), восстанавливая её фильтрующие свойства.

Можно ли убрать адсорбер? Плюсы и минусы отключения системы

Адсорбирующая система — неотъемлемая составляющая современного транспортного средства. Исправно работающий фильтр не оказывает влияния на функционирование двигателя. Более того, он позволяет немного сэкономить на бензине, ведь задержанные топливные испарения не выбрасываются наружу, а сгорают в двигателе.

Можно ли пренебречь экологическими стандартами и убрать адсорбер из автомобиля? Сделать это возможно, и на работу автомобиля это никак не повлияет. С технической (но не экологической) точки зрения это даже лучше — пары из бака будут выходить прямо в окружающую среду, а без дополнительных банок, клапанов и трубок повысится надёжность авто.

Осуществить данную манипуляцию несложно — к сепаратору через шланг нужно подключить фильтр тонкой очистки, перекрыть сам адсорбер и сделать чип-тюнинг (прошивку двигателя).

Отключение адсорбера имеет и другие положительные стороны:

• подкапотное пространство существенно освобождается, ведь система (особенно фильтр-банка) занимает много места;
• исчезает известная проблема неустойчивой работы двигателя вхолостую;
• появляется небольшая экономия средств за ненадобностью покупки нового адсорбера и клапана в случае их поломки.

При этом не следует забывать, чем грозит отключение адсорбирующей системы, а именно:

• внутри автомобиля появится запах бензина, ведь пары частично будут идти в салон;
• легкие углеводороды станут выбрасываться в атмосферу и загрязнять окружающую среду;
• сам автомобиль (снаружи), возможно, тоже станет пахнуть топливом.

Про то, зачем нужен адсорбер, как он работает, и как его проверить, смотрите в следующем видео:

Адсорбирующая система — довольно простой, но полезный узел автомобиля. Техническое обслуживание этого элемента не является сложным или дорогостоящим, но при желании можно пойти вразрез с экологическими стандартами и отключить адсорбер, несколько повысив надёжность машины.

На этом у меня сегодня все. Если у вас остались вопросы, или если вы хотите дополнить статью — пишите комментарии.

Клапан адсорбера: как устроен и работает, основные неисправности

Система питания двигателя современного автомобиля является комплексом, который объединяет в себе целый ряд устройств и элементов. Среди них можно выделить основные детали  (например, топливный бак, топливные магистрали, топливный насос, форсунки и т.д.), а также вспомогательные системы.

Среди вспомогательных элементов  отдельное место занимает адсорбер. Если коротко, данное решение позволяет улавливать пары топлива, что препятствует их попаданию в атмосферу. Данная система называется EVAP и должна в обязательном порядке устанавливаться на автомобили, которые соответствуют современным экологическим нормам и стандартам.

Что касается самого адсорбера, важным элементом в его устройстве является клапан продувки. Далее мы рассмотрим, что такое клапан адсорбера, для чего он нужен, как устроен и работает, а также какие признаки неисправности клапана адсорбера указывают на возможные неполадки.

Назначение и принцип работы клапана адсорбера

Как уже было сказано выше, адсорбер является основным элементом в системе улавливания топливных паров. При этом важную функцию также выполняет клапан адсорбера (иногда данные элементы ошибочно называют абсорбер и клапан абсорбера).

Обратите внимание, сегодня адсорберы ставятся на авто Евро-3 и выше, причем как иностранного, так и отечественного производства. Это значит, что даже в устройстве отечественного автомобиля есть подобное решение (например, клапан адсорбера ВАЗ, клапан адсорбера Калина или клапан адсорбера Приора).

Сразу отметим, некоторые автовладельцы считают адсорбер обычным фильтром, который отвечает за экологию и никак не влияет на систему питания, работу двигателя автомобиля и т.д. На самом деле, это не так.

С одной стороны, адсорбер ВАЗ или иномарки можно считать второстепенным элементом, однако выход из строя такой системы может вывести из строя топливный насос, а также  оказывает влияние на работу ДВС автомобиля.

По этой причине необходимо периодически проверять клапан адсорбера. Также внимание данному элементу следует в случае появления определенных признаков неисправности и сбоев в работе мотора.

Давайте рассмотрим принцип работы клапана продувки адсорбера, неисправности клапана адсорбера, как проверить клапан продувки адсорбера и каким образом выполняется замена клапана абсорбера своими руками.

• Итак, адсорбер ставится на бензиновые двигатели, а сам электромагнитный клапан продувки адсорбера является частью системы улавливания паров топлива. Чтобы понять назначение и принцип работы клапана, необходимо сначала изучить, как работает система улавливания паров горючего EVAP.

В общих чертах, адсорбер — емкость, которая заполнена адсорбентом (на деле, используется активированный уголь). Данная емкость соединяется с топливным баком при помощи трубок. Так вот, клапан адсорбера стоит между впускным коллектором и адсорбером, основной его функцией является вентиляция (продувка адсорбера).

Дело в том, что продувка необходима по причине того, что пары бензина в баке не полностью улавливаются сепаратором и затем конденсируются для повторного слива в бак. Часть топливных, которые не уловил сепаратор, по паропроводу проникает в адсорбер.

Когда пары в адсорбере накапливаются, они подаются во впускной коллектор при запуске ДВС. При этом улавливание паров происходит только тогда, когда двигатель заглушен.  Если же мотор работает, ЭБУ периодически открывает клапан продувки адсорбера для подачи воздуха в целях вентиляции.

Получается, пары выпускаются при помощи срабатывания клапана, конденсат паров топлива смешивается с воздухом и высасываются из адсорбера. Далее смесь попадает в двигатель и сгорает в цилиндрах.

Фактически, клапан адсорбера перенаправляет конденсат паров топлива в двигатель. Само собой, если возникают неисправности клапана, работа системы нарушается. При этом неполадки также отражаются на стабильности работы самого силового агрегата.

Клапан адсорбера: неисправности, диагностика и ремонт

Вполне очевидно, что на любой машине с адсорбером (адсорбер Приора, Калина или иномарка), клапан адсорбера при выходе из строя может повлиять на работу ДВС. Другими словами, как на отечественной бюджетной модели (например, клапан продувки адсорбера Калина), так и на автомобиле высокого класса указанный элемент в ряде случаев является причиной сбоев в работе двигателя.

На деле, неполадки клапана продувки могут вывести из строя бензонасос. Также, если вентиляция адсорбера нарушена, топливо может скапливаться во впускном коллекторе, нарушается смесеобразование, силовая установка не выдает полной мощности и т.д. Часто проявляются проблемы при запуске холодного ДВС, возрастает нагрузка на стартер при попытках завести двигатель.

Основные признаки неисправности клапана адсорбера:

• на холостом ходу двигатель работает не стабильно;
• плавают обороты на ХХ;
• пропала мощность двигателя;
• увеличен расход топлива;
• при работе ДВС клапан адсорбера не издает звуков;
• при откручивании крышки бензобака слышно шипение;
• возле авто и в салоне пахнет бензином;

Появление таких признаков вполне может быть вызвано и другим причинами, однако часто это говорит о нарушенной вентиляции адсорбера. Именно по этим причинам специалисты рекомендуют выполнять регулярную проверку клапана адсорбера.

Для того, чтобы проверить клапан адсорбера, на многих авто достаточно компьютерной диагностики. Также бывает не лишней и ручная проверка. Как правило, коды ошибок в памяти ЭБУ укажут на проблемы по части электрики (например, ошибка обрыв цепи управления клапана продувки адсорбера).

Механическая проверка нужна в том случае, когда во время работы мотора на холостом ходу или  «на холодную» слышно, что щелкает клапан адсорбера. При появлении посторонних звуков на ХХ можно резко нажать на педаль газа.

Если щелчки по характеру звука не меняются, тогда высока вероятность, что эти звуки издает клапан адсорбера. Так вот, если клапан адсорбера стучит, для начала можно попробовать почистить его регулировочный винт, после чего закрутить данный винт.

Далее следует выполнить регулировку клапана абсорбера. Чтобы отрегулировать клапан адсорбера, винт для регулировки  проворачивают на 0.5 оборота. При этом нужно учитывать, что если затянуть винт сильно, ЭБУ может принять это за неисправность и загорится ошибка.

Однако если регулировка клапана адсорбера выполнена правильно, данный клапан практически без стука. Главное, учитывать индивидуальные особенности того или иного клапана на конкретной модели автомобиля.

Как заменить клапан адсорбера

Прежде всего, если на машине не работает вентиляция абсорбера, необходим ремонт. Независимо от того, на каком автомобиле произошла поломка (иномарка, Лада Приора или Калина), адсорбер и его клапан должны работать нормально. В противном случае все рассмотренные выше проблемы проявятся в большей или меньшей степени.

При этом отметим, что замена клапана адсорбера своими руками  в большинстве случаев вполне возможна в условиях обычного гаража. Это значит, что не всегда в обязательном порядке необходимо ехать на сервис.

• Первое, если рассматривать сам клапан адсорбера, цена на данное устройство обычно не высокая;
• Второе, изучив устройство конкретного авто, необходимо определить, где стоит клапан продувки адсорбера.
• Как правило, для замены клапана нужно иметь пару отверток «крест».

Замена выполняется достаточно просто. Главное, подобрать такой клапан для установки, чтобы его маркировка была точно такой же, как и на том клапане, который ранее стоял на машине. После приобретения нужного клапана, достаточно снять клеммы с АКБ, отсоединить от клапана «фишку» с проводами, выкрутить крепления клапана.

Затем потребуется убрать штуцеры под защелкой, а также выполнить отсоединение шлангов. После можно вынуть клапан и его кронштейн из адсорбера. Теперь можно установить новый клапан и осуществить обратную сборку. На этом замену можно считать завершенной.

Единственное, на некоторых авто еще может потребоваться сбросить ошибку в памяти ЭБУ. Кстати, сделать это можно при помощи простого решения типа ELM327 или другого диагностического оборудования.

Что в итоге

С учетом приведенной выше информации становится понятно, что адсорбер и клапан адсорбера выполняют важные функции. Более того, неисправности системы могут оказать серьезное влияние на работу двигателя.  Как правило, рассмотренные выше признаки и симптомы неполадок клапана зачастую указывают на необходимость проведения углубленной диагностики. При этом часто виновником оказывается именно система вентиляции паров топлива.

Рекомендуем также прочитать статью о том, что такое адсорбер. Из этой статьи вы узнаете о том, для чего необходимо данное устройство, какие функции оно выполнят, а также какие признаки и симптомы указывают на то, что адсорбер неисправен, необходима его проверка, обслуживание или замена. По этой причине опытные специалисты рекомендуют регулярно выполнять как компьютерную диагностику автомобиля, так и периодически осуществлять механические проверки (оценка работы клапана, качество работы двигателя в разных режимах и т.п.). Такой подход позволяет избежать неожиданных поломок, а также заметно увеличить общий ресурс ДВС, КПП, других узлов, агрегатов и систем автомобиля.

Признаки неисправности клапана адсорбера(абсорбера)

По требованиям новых экологических стандартов, ограничивающих содержание вредных веществ в выхлопных газах, транспортные средства должны быть оснащены системой EVAP. Это оборудование препятствует попаданию вредных топливных испарений в атмосферу. Основную функцию в системе улавливания топливных паров выполняет адсорбер. Некоторые недооценивают важность этого элемента в работе автомобиля. Однако, неисправность этого, на первый взгляд, второстепенного узла может привести к повреждению бензонасоса и отразиться на работе всего двигателя. Поэтому, специалисты рекомендуют проверять клапан адсорбера при появлении признаков неисправности мотора.

Назначение и принцип работы клапана продувки адсорбера

Схема клапана абсорбера

Система EVAP устанавливается на бензиновые двигатели внутреннего сгорания для предотвращения попадания паров топлива в атмосферу. Электромагнитный клапан продувки адсорбера является элементом этой системы. Поэтому, чтобы выяснить, для чего нужен клапан адсорбера и как он работает, важно понять принцип работы всей системы.
Конструкция адсорбера представляет собой емкость, заполненную адсорбентом, чаще всего активированным углем. Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками.

Клапан адсорбера установлен между впускным коллектором и адсорбером и выполняет функцию вентиляции.

Образующиеся в топливном баке пары бензина проникают в сепаратор, где они конденсируются и снова сливаются в бак. Какая-то часть паров не успевает конденсироваться в сепараторе и попадает через паропровод в адсорбер. В фильтрующей системе они поглощаются активированным углем, накапливаются и затем при запуске двигателя подаются во впускной коллектор.

Процесс поглощения топливных испарений проходит только при отключенном двигателе. Когда автомобиль работает, электронный блок управления открывает электромагнитный клапан продувки адсорбера, через который поступает воздух и таким образом происходит вентиляция. При этом накопившийся конденсат вместе с воздухом высасываются из адсорбера и снова попадает в двигатель, где происходит его дожигание.

Клапан адсорбера обеспечивает вентиляцию всего механизма и направляет топливный конденсат назад в двигатель.

Неисправности клапана адсорбера и их устранение

Практически непрерывная работа адсорбера системы поглощения топливных паров может послужить причиной поломки клапана продувки.
Неисправность клапана адсорбера часто приводит к повреждению бензонасоса. Из-за плохой вентиляции адсорбера накапливается бензин во впускном коллекторе, двигатель теряет мощность, а расход топлива постепенно увеличивается. Это может привести к полной остановке двигателя. От того, как работает клапан адсорбера, зависит работа всего автомобиля.

Как проверить работоспособность клапана продувки адсорбера?

Проверка клапана абсорбера

Чтобы вовремя заметить и исправить неполадки, необходима регулярная проверка клапана адсорбера. При этом выявить поломку можно по определенным косвенным признакам.
При работе двигателя на холостых оборотах или в холодную погоду система поглощения паров издает характерные звуки, так щелкает клапан адсорбера.

Некоторые путают этот звук с неисправностями ГРМ, роликов или других деталей. Проверить это можно, резко нажав на педаль газа. Если звук не изменился, значит это цокает клапан адсорбера. Специалисты могут объяснить, что делать, если клапан адсорбера стучит слишком сильно.

Для этого необходимо закрутить регулировочный винт, при этом сначала он очищается от эпоксидной смолы.

Клапан абсорбера можно отрегулировать.

Винт поворачивается на приблизительно на пол-оборота. Если его закрутить слишком сильно, то контроллер выдаст ошибку. Такая регулировка клапана адсорбера сделает его работу мягче, а стук тише.

Однако, как проверить клапан адсорбера на наличие поломок?
Определить поломку клапана можно с помощью системы диагностики ошибок или механической проверкой.Коды электронных ошибок записаны в памяти контроллера и свидетельствует об электрическом повреждении.

Для проверки клапана рекомендуется обращать внимание на такие выдаваемые контроллером ошибки, как «обрыв цепи управления клапана продувки адсорбера».

Признаки, по которым можно механически определить неисправность клапана адсорбера:

1. Появление провалов на холостом ходу двигателя.
2. Очень низкая тяга двигателя.
3. Не слышно звуков срабатывания клапана при работе двигателя.
4. Шипение при открытии крышки бензобака свидетельствует о разрежении в системе. Это верный признак неисправности вентиляции адсорбера.
5. Появление запаха топлива в салоне автомобиля. Однако, его появление могут вызвать и другие причины.

Замена клапана абсорбера своими руками

Клапан абсорбера

Если обнаружены признаки неисправности, требуется ремонт или замена клапана. Клапан адсорбера стоит недорого, а замену произвести несложно. Для демонтажа нужно иметь пару крестообразных отверток и знать, где находится клапан продувки адсорбера.
Порядок работы:

Маркировки старого и нового клапана должны совпадать.

1. Открыть капот и найти цилиндрическое устройство – адсорбер.
2. С аккумуляторной батареи снять минусовую клемму.
3. Отсоединить колодку проводов, нажав на фиксатор и потянув на себя.
4. Ослабить крепление клапана.
5. Штуцеры под защёлкой убрать и отсоединить шланги.
6. Извлечь клапан вместе с кронштейном из адсорбера.
7. Новый клапан устанавливается в обратном порядке.

Таким образом, даже такой небольшой элемент, как клапан адсорбера, выполняет важные функции и его неисправность может серьезно нарушить работу всего двигателя. Поэтому важно следить за состоянием своего автомобиля и вовремя проводить диагностику.

Адсорбер: что это такое, для чего нужен, как работает, признаки неисправности

При контакте бензина с воздухом происходит выделение паров, которые, попадая в атмосферу, ухудшают экологию. Для их улавливания в вентиляционной системе бензобака устанавливается адсорбер. В ряде европейских стран применение этого устройства в автомобиле обязательно на законодательном уровне и определяется действием экологических стандартов Евро-2 и выше. Зная устройство адсорбер и зачем он необходим, вы сможете легко определить неисправности, а также лучше понять его преимущества.

Что такое адсорбер и для чего нужен

Как выглядит адсорбер

Процесс адсорбирования представляет собой поглощение газовых сред телами твердой либо жидкой консистенции. Соответственно, основная задача адсорбера – поглощать газы, не давая им попасть в окружающую среду. Однако это не выхлопные газы, а пары бензина, исходящие из полости топливного бака. Когда двигатель автомобиля работает, пойманные пары передаются во впускной коллектор, во время стоянки бензиновые пары нейтрализуются внутри адсорбера.

Таким образом, адсорбер не позволяет парам бензина проникать в окружающую среду, что требуется нормами современных экологических стандартов, а также не пропускает их в салон. Кроме того, задержка, конденсация паров и возвращение бензина обратно в топливную систему обеспечивает дополнительную экономию.

Рекомендуем:  Установка контрактного двигателя: лучше ли, чем капремонт?

Также следует отметить такую функцию, выполняемую адсорбером, как комплексная вентиляция топливного бака. При расходовании топлива освобождаемое место заполняется воздухом, который подается именно через адсорбер. Здесь воздух фильтруется и осушается, что положительно сказывается на работе двигателя в целом.

Ключевым основанием для разделения адсорберов на отдельные классы является его наполнение. На сегодняшний день используются следующие варианты:

• зернистый адсорбент, находящийся в неподвижном состоянии;
• зернистый адсорбент, способный перемещаться в полости устройства;
• мелкозернистое заполнение с кипящим нижним слоем.

Максимальную эффективность показывают адсорберы со статическим крупнозернистым наполнением. Основное его преимущество – защищенность от частичной или полной потери активного вещества вместе с топливными парами.

Что такое адсорбер и система EVAP

Многие автомобилисты называют устройство для поглощения паров топлива «абсорбером», но это неправильно, поскольку название «адсорбер» происходит от латинских слов «ad» (в пер. — «на») и «sorbeo» (в пер. — «поглощаю»), что вместе означает «поверхностное поглощение» (аккумулирование на поверхности). В свою очередь, абсорбер осуществляет поглощение всем объемом и в данном случае не может быть использован.

Схема системы улавливания паров топлива

Поскольку наибольшее количество паров скапливается в топливном баке, то и располагается адсорбер недалеко от него. Фактически он является частью целой системы улавливания паров бензина (EVAP). Последняя состоит из следующих элементов:

• Сепаратор паров бензина.
• Адсорбирующий элемент — емкость с адсорбирующим веществом.
• Вентиляционный клапан.
• Электромагнитный клапан продувки адсорбера (располагается между адсорбером и впускным коллектором).
• Трубопроводы и шланги для соединения с топливным баком, впускным коллектором и атмосферой.

Помимо основных элементов, система EVAP является частью системы бортовой диагностики OBD-II и включает целый ряд датчиков (топливных испарений, давления) и электронный блок управления (ЭБУ), приводящий в действие электромагнитный клапан.

Адсорбер состоит из:

• Сепаратор. Сепаратор улавливает пары бензина и отправляет их обратно в топливный бак.
• Клапан гравитации. Клапан гравитации защищает от перелива топлива в случае, когда машина перевернулась. Клапан блокирует движение топлива.
• Датчик давления. Датчик давления выполняет важную функцию — контролирует давление паров в топливном баке. При достижения максимально допустимого давления в баке, датчик открывается и стравливает давление.
• Фильтрующий элемент (активированный уголь). Фильтрующий элемент в абсорбере автомобиля — это уголь в крупных гранулах. Крупные гранулы позволяют парам проходить через слой угольного порошка и конденсироваться.
• Соединительные трубки. Соединительные трубки служат для соединения всех элементов конструкции.
• Электромагнитный клапан. Электромагнитный клапан меняет режимы улавливания топливных паров.
