Устройство карбюратора: назначение, принцип работы, устройство, обслуживание и эксплуатация агрегата (145 фото)

В начале 20-го века, когда только зарождалось машиностроение, мотор автомобилей состоял из очень сложных деталей работающих на пару. Это было крайне неудобно, да и автомобиль не мог набирать большую скорость.

Позже была найдена альтернатива паровому двигателю. Уже через 5 лет транспорт начал ездить на светильном газу, но и это не удовлетворяло всех потребностей. Такой газ мало где продавался и его высокая стоимость создавала автомобилистам множество проблем.

1910 год запомнился миру тем, что люди отказались от использования такого газа в автомобилях, взамен ему пришло всем нам привычное топливо.

Нужно отметить, что в обычных условиях оно не опасно и без воздуха загореться никак не сможет

Вместе с появлением нового топлива появилось и пусковое устройство карбюратора, о котором мы и хотим вам рассказать.

Процесс модернизации

Приоритетным направлением в развитии работы всех инженеров стала полная модернизации всей работы. Во 2-ой половине 20-ого века, карбюратор активно усовершенствовали концерны из Германии. Они смогли создать несколько сложных и простых моделей карбюратора для разных типов машин.

В данный момент на рынке машин их насчитывается около 10.

Дальнейшее развитие

До появления карбюраторов спрос имели инжекторы, но после они полностью пропали с рынка. Вначале 80-х инженерам поистине удалось совершить прорыв, ими был создан карбюратор, оснащённый умной электроникой.

С этого времени его работу полностью начала контролировать электроника, которая помогла в разы снизить количество поломок.

Схема устройства карбюратора стала представлять сложные чертежи с множеством проводов и деталей. Изменилось и количество клапанов, их стало 5. Заслонки стали полностью автоматизированными.

Данный вид карбюратора запатентовала компания Nissan, чем смогла привлечь к своей марке автомобиля широкую общественность и новых покупателей.

В строении карбюратора также присутствовало множество вспомогательных устройств, которые отвечали за определённый режим работы.

К ним можно отнести:

• Холостой ход, когда машина не движется.
• Быстрый и безопасный сброс газа.

Именно тогда считается, что инженером удалось довести карбюратор до совершенства. Он был сделан из множества устройств таких как:

• Система регулирующая температура карбюратора внутри.
• Спускной коллектор.
• Система регулировки пускового устройства карбюратора
• Специальный клапан, прекращающий подачу топлива в топливный насос.
• Система позволяющая быстро осуществлять холостой ход.

Интересно то, что устройство системы карбюратора без электронной начинки с инженерной точки зрения, является простейшим устройством.

Подтверждением этого является карбюратор отечественного производства под названием «Солекс».

Виды карбюраторов

Сказать, что есть эталон карбюраторов, было бы неправильно. Машины выпускают множество концернов из разных стран мира. У каждой компании своё представление о карбюраторах, но всё-таки можно выделить несколько видов.

• Поплавкового вида.
• Барботажный.
• Мембранный (высокого качества и сверхпрочный).

Карбюратор и инжектор

Давайте вернёмся к самому началу и снова вспомним об инжекторе.

По мере развития систем подачи топлива был создан смесеобразовывающий (моноинжетор). Вместе с технологическими приборами он смог окончательно вытеснить с мира автомобилей старые карбюраторы.

Посмотреть фото устройства карбюратора нового поколения можно на любом тематическом сайте, где есть его полное описание.

Сильные и слабые стороны устройства

Самым главным плюсом этого устройства – цена. В отличие от других он стоит не так дорого и его замена не сильно отразится на финансовом состоянии.

Для проведения диагностики или ремонта карбюратора не требуется большого количества специальных приспособлений. Проводимые с ним манипуляции под силу даже не опытному автолюбителю.

Любой карбюратор сделан из высокопрочного материала, которому не страшен снег, дождь и другие капризы природы. Бояться, что он начнёт покрываться ржавчиной не стоит. Минусом же является частая его чистка.

Если у вас есть желание поближе познакомиться с этим устройством, то мы вам советуем посмотреть познавательное видео устройства карбюратора, где полностью о нём всё расскажут. Удачи!

Фото устройства карбюратора

Пожалуйста, сделайте репост;)

Карбюратор что такое и как работает

Основная задача бензинового мотора — преобразование энергии сжигаемого горючего, смешанного с кислородом воздуха, в тяговое усилие. Двигатели внутреннего сгорания используют специальное устройство, выполняющее роль смесителя. В статье сделана попытка ответить на вопросы, что такое карбюратор, где находится, зачем нужен.

Кто изобрел карбюратор

Зигфрид Маркус

Этьен Ленуар

Карл Бенц

Попытки создать двигатель внутреннего сгорания стартовали в середине девятнадцатого века. Бельгийский инженер Этьен Ленуар считается первым разработчиком, создавшим двухтактный силовой агрегат с карбюратором, искровым зажиганием, работающий на каменноунольном газе. Пять лет ушло на дополнение системами смазки, охлаждения, переход на керосин. Трехколесные автомобили начали продаваться.

Немецкий механик – изобретатель Зигфрид Маркус первым использовал бензин в карбюраторных моторах, сумел разогнать машину до скорости 10 км/час. Топливная смесь состояла из паров газа, нефтепродуктов, смешанных с воздухом.

Яношем Чонка

Донат Банки

Готтлиб Даймлер

Готтлиб Даймлер и Карл Бенц начали совместное промышленное производство автомашин в начале двадцатого века.

Настоящим прорывом двигателестроения стало изобретение метода распыления топлива воздушным потоком. Родился прообраз современных карбюраторов. Автором патента стал Донат Банки. Венгерский физик совместно с инженером Яношем Чонка предложил использовать смеситель с калиброванным жиклером. Поток воздуха затягивал бензиновую пыль в цилиндр, тепло сжатия образовывало равномерно распределенные пары. Жиклер (трубка с отверстиями, расположенная поперек потока) выступал в роли дозатора. Постоянное соотношение компонентов достигалось благодаря поддержанию неизменного уровня жидкости в приборе. Напор поддерживался маленьким бачком, содержащим поплавок.

↑

Зачем нужен карбюратор

Перед появлением готового изделия была разработана теоретическая модель. С точки зрения физики максимальную мощность создаст полное сгорание топлива. Бензин необходимо перевести в паровую фазу. Капли конденсата, осевшие на стенки цилиндра, составляют потери, выбрасываются с отработанными газами, покрывают нагаром поверхности деталей. Идеальный смеситель обеспечивает полное испарение топлива.

Теоретические требования дают понять, что такое карбюратор.

1. Создать возможность испарения, образование однородной смеси.
2. Непрерывно сохранять эффективные пропорции бензина, воздуха для различных оборотов двигателя, мгновенно перестраиваться.
3. Оптимизировать диаметры жиклеров (отверстие малого размера лучше распыляет, повышает гидравлическое сопротивление; большой проход снижает испарение, улучшает гидравлические показатели прибора).
4. Выдержать простоту устройства, доступность настроек.

↑

Эволюция карбюраторов

Необходимость соединения топлива с окислителем для работы двигателя внутреннего сгорания ответила на вопрос, для чего нужен карбюратор. Оставалось разработать аппарат, способный подготавливать смесь. История развития машиностроения знает три модификации топливных миксеров.

Барботажные устройства были совмещены с бензобаком. Входной патрубок подавал атмосферный воздух внутрь емкости. Выходная трубка выводила воздушно — паровую смесь.

Достоинства конструкции:

• подача горючего в паровом виде согласно теории.

Недостатки метода очевидны:

• повышенные требования к температурным параметрам топлива;
• взрывоопасность;
• громоздкость;
• сложность управления процессом насыщения;
• зависимость от времени года, погодных условий;
• сильная инерционность.

Мембранно — игольчатый смеситель содержит несколько камер, отделенных мембранными перегородками. Мембраны, соединенные с топливным каналом, жестко объединяет шток. Игольчатый конец штанги перекрывает седло клапана подачи бензина. Различные участки смесительной камеры каналы связывают с перегородками. Мембраны подпирались калиброванными пружинами. Необходимая пропорция топливо — воздух создавалась соотношением вакуума, давления горючего, скоростью смеси.

Преимущества механизма:

• простота;
• независимость положения установки от гравитации (нашел применение в винтовой авиации, на бензопилах).

Отрицательные моменты:

• пружины создают нестабильность характеристик;
• сложность настроек;
• количество смеси изменяется в узких пределах.

Поплавковый карбюратор стал автомобильным старожилом. Количество выпущенных моделей сложно посчитать. Конструкторы автомашин отзывались на возрастающие требования потребителей, дополняли механизм новыми возможностями. Основа осталась неизменной. Описание работы простейшего устройства позволит понять принцип функционирования поплавкового карбюратора.

↑

Как работает карбюратор

Перефразируя классическое выражение, можно сказать: великое изобретение заключается в простом знании законов физики. Простейший поплавковый карбюратор содержит две цилиндрические камеры: одна гарантирует подачу горючего, вторая отвечает за приготовление смеси.

Поплавковая камера похожа на замкнутую емкость с тремя отверстиями:

1. Снаружи по центру крышки расположен штуцер подающего бензопровода. Изнутри проход перекрывает игла, упираясь нижним концом на поплавок.
2. Выход для поддержания атмосферного давления.
3. Встроенный калиброванный жиклер находится снизу в стенке.

Верхний край смесительной камеры сообщается с атмосферой, содержит встроенный диффузор. Через осевую вертикаль в узкое место диффузора подведена трубка распылителя, соединенная с топливным жиклером. Нижний конец смесителя сообщается с впускным трубопроводом. Дроссельная заслонка регулирует капельно-газовый поток. Применяется закон Бернулли для жидкостей, газов, устанавливающий связь между сечениями жиклера, диффузора, степенью вакуума.

Запуск мотора. Заводная ручка (стартер) вращает коленчатый вал. Поршень движется к нижней мертвой точке, создавая разрежение в цилиндре. В определенный момент открывается впускной клапан, пытается выровнять давление, создает всасывающий поток. Лавина молекул воздуха устремляется через канал во впускной коллектор, цилиндр, захватывая, распыляя топливо. Уровень жидкости понижается, поплавок опускается. Игла открывает доступ бензину. Поршень стремится в верхнюю мертвую точку, повышая температуру в цилиндре.

Впускной клапан закрывается. Смесительная камера переходит в состояние ожидания. Поплавок всплывает, запирает острием седло. Карбюраторные камеры готовы к следующему циклу. Смесь, поступая в цилиндр, разогревается, продолжает измельчаться, перемешиваться. При максимальном сжатии подается искра, происходит взрывообразное сгорание. Газы стараются увеличить объем, толкая поршень вниз. На следующем цикле перемещения шатуна вверх открывается выпускной клапан. Отработанные газы выталкиваются в выхлопной коллектор.

Конструкция простейшего карбюратора примитивна, не учитывает многих ситуаций эксплуатации автомобиля.

Инженеры-разработчики вносили изменения:

1. увеличивали число камер, жиклеров;
2. устанавливали фильтры подготовки воздуха;
3. спаривали, синхронизировали два устройства на одном моторе;
4. добавляли систему холостого хода, насос-ускоритель, другие детали.

Основная задача современного карбюратора – найти золотую середину между параметрами:

• расход топлива (уменьшение сечения жиклеров):
• повышение динамических характеристик (увеличение топливных отверстий);
• соответствие экологическим требованиям (минимизация вредных выбросов).

Наиболее популярными карбюраторами для автомашин ВАЗ считаются «Озон», «Солекс». Продлить срок эксплуатации изделия позволяет своевременное техническое обслуживание. Выпускаются специальные чистящие средства, позволяющие выполнить профилактику самостоятельно, без разборки. Полное обслуживание предполагает демонтаж прибора, разборку, чистку, замену дефектных деталей, сборку, наладку. Для этого необходимо поднять капот моторного отсека, найти, снять воздушный фильтр (на водительском сленге кастрюлю).

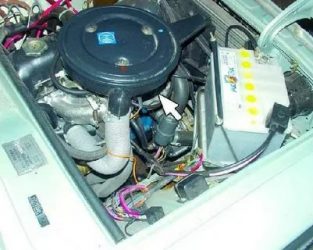

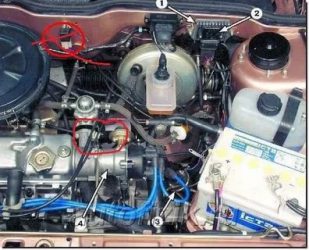

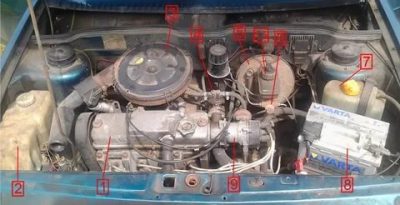

Нахождение:

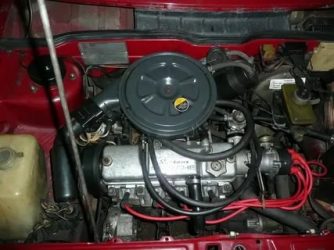

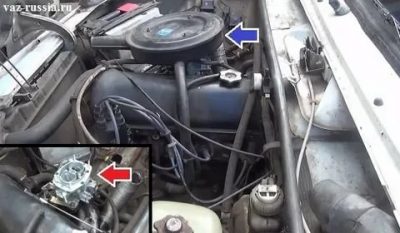

• традиционно справа от двигателя напротив пассажира на авто ВАЗ с задним приводом, продольным расположением блока цилиндров;

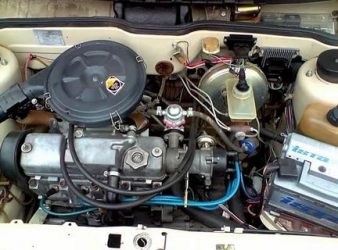

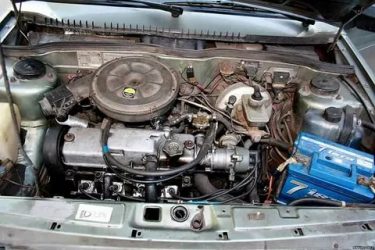

• со стороны лобового стекла в автомашинах ВАЗ с передним ведущим мостом.

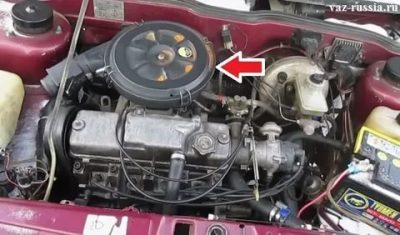

Карбюратор расположен под фильтром.

Юрий Веселов

10.02.2020

Карбюратор: описание,история,устройство,принцип работы,регулировка,обслуживание

В этой статье вы узнаете о системах впрыска топлива. Карбюратор – это самый первый механизм, который позволял соединять в нужной пропорции бензин с воздухом для приготовления топливовоздушной смеси и подачи ее в камеры сгорания двигателя. Эти устройства активно применяются и по сей день – на мотоциклах, бензопилах, мотокосах и так далее. Вот только из автомобильной индустрии они были давно вытеснены инжекторными системами впрыска, более продвинутыми и совершенными.

• Немного истории
• Что такое карбюратор
• Конструкция и принцип работы карбюратора
• Роль дроссельной заслонки в работе карбюратора
• Достоинства и недостатки карбюратора
• Сравнение моновпрыска и карбюраторной системы
• Регулировка и обслуживание карбюратора
  • • Очиститель карбюратора: описание,виды,чистка,фото,видео.
    • Жиклер карбюратора: описание,виды,замена,ремонт,фото,видео.
    • Как правильно разобрать и собрать карбюратор?
    • Карбюраторный двигатель описание,проблемы и решения,фото,видео,плохой холостой ход.

Немного истории

Ранние разработки  на заре эпохи двигателестроения использовали в качестве горючего светильный газ. Карбюратор таким двигателям на раннем этапе был попросту не нужен. Светильный газ поступал в цилиндры благодаря разрежению, которое образовывалось в процессе работы двигателя. Главной проблемой такого горючего являлась его высокая стоимость и ряд сложностей в процессе использования.

Вторая половина XIX века стала тем периодом, когда изобретатели, инженеры и механики во всем мире старались заменить дорогой светильный газ более экономичным,  дешевым и доступным видом горючего для двигателя внутреннего сгорания. Лучшим решением стало использование  привычного для нас сегодня жидкого топлива. Стоит учесть, что такое топливо не может воспламениться без участия воздуха.

Для приготовления смеси из воздуха и топлива потребовалось дополнительное устройство. Мало того, но смешивать воздух с горючим необходимо было еще и в нужных пропорциях. Для решения этой задачи изобрели первый карбюратор. Устройство увидело свет в 1876 году. Создателем ранней модели карбюратора стал итальянский изобретатель Луиджи Де Христофорис. По своей конструкции и принципу работы первый карбюратор имел ряд существенных отличий от более современных аналогов.

 Для получения качественной топливно-воздушной смеси  горючее в первом устройстве нагревалось, а его  пары смешивались с воздухом. По ряду причин этот способ образования рабочей смеси не получил широкого распространения. Разработки в данной области продолжились, а уже через год  талантливые инженеры Готлиб Даймлер и Вильгельм Майбах создали конструкцию двигателя внутреннего сгорания, который имел карбюратор, работающий по принципу распыления топлива. Это устройство легло в основу для всех последующих разработок.

Что такое карбюратор

Карбюратором называют важнейший узел среди всех систем автомобиля. Он относится к устройству двигателя внутреннего сгорания и предназначен для образования топливовоздушной смеси. Карбюрация (то есть создание) смеси осуществляется путём смешения жидкого горючего и воздуха, при этом важное значение имеет пропорциональность частей.

Сегодня карбюраторы используются на самых разных двигателях для обеспечения работы разнообразных технических устройств. Первые типы карбюраторов (барботажные) ныне уже не используются, так как их вытеснили более производительные мембранно-игольчатые и поплавковые.

Мембранно-игольчатый карбюратор состоит из камер, которые разделены специальными мембранами. Между собой мембраны довольно жёстко фиксируются штоком, один из концов которого представляет собой иголку. Игла во время работы карбюратора движется вверх-вниз и то открывает клапан подачи горючего, то закрывает его. Это самый простой на сегодняшний день тип карбюраторных механизмов, который используют на газонокосилках, самолётах и некоторых видах грузовых автомобилей (например, на ЗИЛ-138).

Поплавковый карбюратор представлен сегодня в нескольких модификациях, однако все они имеют схожий принцип работы. В качестве основного элемента такого устройства выступает поплавок и поплавковая камера. Именно камера отвечает за своевременную подачу горючего и воздуха, в ней формируется топливовоздушная смесь и подаётся в камеру сгорания. Поплавковый карбюратор гарантирует бесперебойную работу мотора и обеспечивают хорошую динамику и тягу. Поэтому такой карбюраторный вид устройств получил в современном автомобилестроении особенную популярность.

Конструкция и принцип работы карбюратора

Карбюратор поплавкового типа представляет собой единый узел, включенный в систему питания. За время использования такой системы на автомобилях было разработано большое количество карбюраторов, имеющие разные особенности по конструкции, но все они функционируют используя один принцип.

Простейший поплавковый карбюратор состоит из двух камер:

1. поплавковой;
2. и смесительной.

В задачу первой входит дозирование топлива и поддержание его на определенном уровне. Благодаря этой камере обеспечивается стабильная подача бензина при разных условиях работы мотора.

Конструктивно она очень проста. Внутри узла имеется полость с помещенным в нее поплавком, связанным с клапаном игольчатого типа, который размещен в канале подачи бензина от бензонасоса. По мере расхода топлива поплавок опускается, а с ним и клапан, в результате канал открывается и бензин закачивается в полость. При закачке необходимого уровня поплавок вместе клапаном поднимается вверх и полностью перекрывает канал.

Вторая камера обеспечивает смешивание топлива в проходящий воздушный поток. Для этого в ней установлен диффузор – специально суженый участок камеры. Благодаря этому диффузору, воздух, проходящий через него, значительно ускоряется.

Две эти камеры соединены между собой распылителем. Та его сторона которая установлена в поплавковой камере дополнительно оснащена жиклером – специальной вставкой со сквозным отверстием определенного диаметра. Его задача – обеспечивать подачу строго определенного количества бензина. Второй конец распылителя выведен в диффузор.

Работает все так: на такте впуска в цилиндре поршень движется вниз, создавая разрежения. Из-за этого происходит всасывание воздуха через воздухозаборник с установленным в него фильтром. Этот заборник располагается на карбюраторе, поэтому поток проходит через смесительную камеру.

Движение воздуха при ускорении в диффузоре, обеспечивает образование разрежения в распылительной трубке, из-за чего топливо начинает из него вытекать и подмешиваться в проходящий поток.

Регулировка подаваемой смеси в цилиндры обеспечивается дроссельной заслонкой, которая установлена за диффузором. Путем перекрывания канала, по которому движется топливовоздушная смесь, регулируется скорость движения воздуха. Именно на эту заслонку и воздействует водитель, нажимая на акселератор.

Устройство карбюратора подразумевает еще одну заслонку – воздушную. Если дросселем регулируется подаваемое количество уже готовой смеси, то вторая заслонка перекрывает подачу воздуха. А поскольку в цилиндрах разрежение при работающем моторе все же создается, то смесь получается обогащенной, которая характеризуется повышенным содержанием топлива.

Роль дроссельной заслонки в работе карбюратора

Количество топливной смеси, которое поступает в цилиндры, зависти от положения дроссельной заслонки, которая, в свою очередь, связана с педалью газа.

Кроме того, в салоне некоторых карбюраторных автомобилей на приборной панели есть специальный рычаг, которым также можно управлять заслонкой. Обычно его называют «подсос», хотя технически это «устройство холодного пуска». Вытягивая его ручку на себя, водитель прикрывает воздушную заслонку, ограничивая доступ воздуха и увеличивая разрежение в смесительной камере карбюратора. В результате бензин из поплавковой камеры высасывается более интенсивно и при недостатке воздуха готовит для мотора обогащенную горючую смесь, которая и необходима для пуска холодного двигателя.

Для того чтобы двигатель работал на холостом ходу, в карбюраторе есть  специальные дополнительные калиброванные воздушные жиклеры, через которые строго определенное количество воздуха попадает под дроссельную заслонку и смешивается с топливом, даже если убрать ногу с педали газа.

Достоинства и недостатки карбюратора

Основное достоинство карбюратора заключается в его ремонтопригодности. К этому устройству можно приобрести ремкомплект, который можно заменить, в случае необходимости, даже на улице. Однако это достоинство давно уже утратило практический смысл: развитие компьютерной диагностики сделало ремонт инжектора, практически равноценным по простоте занятием. Программу диагностики можно установить даже на iPhone, и успешно считывать ошибки при помощи кабеля-переходника.

Недостатки карбюратора связаны с тем, что он представляет собой достаточно тонкое и сложное механическое устройство. Его необходимо время от времени регулировать, чистить и беречь от засоров. Кроме того, его работа зависит от погодных условий: зимой в нем может замерзнуть конденсат, летом он перегревается, и топливо начинает интенсивно испаряться. В общем и целом можно сказать, что это устройство морально устарело.

Сравнение моновпрыска и карбюраторной системы

Моновпрыском называется одна из разновидностей электронной системы впрыска топлива в двигатель. Можно сказать, что моновпрысковые системы являются своего рода переходной моделью от карбюратора к инжектору.

Впервые моновпрыск был разработан и установлен для самолётов как более современная модификация карбюраторного агрегата, которая исключала «провалы» в подачи топлива во время исполнения фигур в воздухе.

Существенной разницей между моновпрыском и карбюраторной системой можно считать наличие у моновпрыскового устройства компьютерного блока контроля подачи и расхода горючего, а также бензинового насоса и одной форсунки, работающей от электричества. Тип работу моновпрыска аналогичен карбюратору, только с использованием более современных компонентов.

Главным достоинством системы моновпрыска является бесперебойная работа мотора, так как в агрегате постоянно поддерживается минимальное давление в 1 бар. То есть транспортные средства с моновпрыском могут бесперебойной работать при резком обгоне или торможении, когда как карбюраторные механизмы не всегда могут гарантировать стабильность мотора в этих режимах.

К тому же моновпрыск гарантирует повышение мощности силового агрегата засчёт отсутствия провалов в питании.

Однако карбюраторы и по сей день считаются более экономичными устройствами, так как впрыск топлива осуществляется не в одной точке, а по всей камере, что позволяет использовать весь поступающий объём горючего. По этой причине двигатели с карбюраторами легче заводятся в зимнее время.

Таким образом, карбюраторные устройства обладают хорошими характеристиками в плане экономного потребления горючего и возможности запуска в любых климатических условиях. Моновпрыск обеспечивает более стабильную работу мотора и высокие качества мощности автомобиля.

Регулировка и обслуживание карбюратора

При своей сложной конструкции регулировок у карбюратора не так уж и много, и касаются они только системы холостого хода и уровня топлива в камере с поплавком.

Чтобы установить стабильную работу мотора на ХХ, имеются два специальных винта – количества (воздушный) и качества (топливный). Первый представляет собой упорный элемент, которым регулируется степень открытия дросселя для поступления через зазор между ним и стенкой воздуха для создания смеси.

Второй винт – игольчатый, установлен в канал, по которому эмульсия попадает в задроссельный канал. Путем вкручивания и выкручивания изменяется сечение этого канала, и как следствие – количества подаваемой эмульсии.

Недостатком карбюратора является то, что у него имеется большое количество каналов и жиклеров небольшого сечения. Поэтому в процессе эксплуатации загрязняющие элементы, попадающие вместе с воздухом и бензином, оседают в них и закупоривают каналы и жиклеры.

Поэтому важно периодически проводить чистку узла. Сделать это можно вручную, с полной разборкой узла, промывкой и продувкой каналов.

Но последнее время появились специальные чистящие средства. Такие очистители представляют собой особую смесь, которая попадая в каналы обеспечивает отслоение и растворение отложение и смол в каналах, после чего они попадают в цилиндры вместе с топливом и сгорают. Но стоит отметить, что таким средством удается удалить только небольшие засорения. В случае большого количества отложений удалить их можно только вручную.

Карбюраторный двигатель описание,проблемы и решения,фото,видео,плохой холостой ход

Учимся настраивать карбюратор

Регулировка карбюратора — это необходимое умение для любого водителя. Каждое подобное устройство, которое производится на заводе, обязательно проходит жёсткий контроль на соответствие допустимым параметрам топливной подачи. Для этого используются вакуумные установки, разработанные для таких целей. Но даже столь тщательный контроль не позволяет в полной мере гарантировать идентичность параметров всех карбюраторов, что создаются на предприятиях. Это объясняется тем, что для массового изготовления устройств это обходится очень дорого.

Автомобильный карбюратор

Результат очевиден — некоторые образцы агрегатов отличаются от стандартных на пять — восемь процентов по показателю расхода бензина. В связи с этим производителями обеспечивается возможность для автомобилиста индивидуально регулировать устройства. Это позволяет существенно понизить показатель расхода топлива для основной части карбюраторов, которые выпускаются серийно. Прежде чем мы рассмотрим этапы регулировки карбюраторов, следует разобраться, что представляет собой этот агрегат.

• Что такое карбюратор
• Подготовка к процедуре настройки
• Процедура настройки
• Регулируем основную дозирующую систему
• Настраиваем систему холостого хода
• Частота настройки
• Проверяем работу карбюратора

Подготовка к процедуре настройки

Перед тем как отрегулировать карбюратор, необходимо ознакомиться с правилами процедуры. Индивидуальная настройка должна осуществляться в строгой последовательности действий. Это позволит избежать повторной регулировки.

Перед тем как начинать регулировку, нужно произвести тщательный осмотр карбюратора. Следует очистить его детали от грязи. Очень важно помыть сетчатый фильтр и поплавковую камеру. Также рекомендуется очистить воздушные жиклёры. Только после этих процедур можно будет приступать к настройке агрегата.

Начинать регулировку можно только тогда, когда двигатель полностью прогрелся до своей рабочей температуры. Если мотор вашего авто неспособен как следует прогреться — он не сможет обеспечить нормальную работу. Только если двигатель будет прогрет, вы сможете корректно настроить содержание CO в выхлопе машины.

На видео — чистка и регулировка карбюратора:

Двигатель должен поработать около пяти минут. После этого можно его заглушить и сразу приступать к работе. Заранее снимите топливный шланг, чтобы бензин из него не вылился в камеру. Открутите пять винтов на крышке самого карбюратора и уберите трос подсоса. Затем можно открыть крышку — строго горизонтально, чтобы приступить к процессу регулировки.

Процедура настройки

Настройка карбюратора производится в несколько этапов:

• регулировка основной дозирующей системы, которая относится к первичной камере;
• регулировка системы холостого хода;
• тестирование работы карбюратора при больших нагрузках (предполагает открытие вторичной камеры).

Регулируем основную дозирующую систему

Обычно для настройки дозирующей системы требуется увеличить на пару миллиметров воздушные жиклёры карбюратора. Как правило, их сечения увеличиваются до 1,7 (с 1,5) или 1,9 миллиметров (с 1,7). Однако в некоторых случаях этого, оказывается, недостаточно.

На фото — места регулировки карбюратора

Если после изменения отверстий жиклёра, в момент плавного разгона машины вы ощущаете явную задержку в повышении вращения коленвала (около 2–3 секунд) — необходимо установить новый жиклёр. Его сечение должно быть меньше ещё на 1 миллиметр. Однако делать это можно только в том случае, если вы полностью уверены в том, что ускорительный насос исправно работает. Стоит отметить, что на этом этапе могут появиться рывки или провалы, когда вы будете плавно трогаться или ехать на пониженной передаче при минимальной скорости. Не стоит переживать из-за этого — ничего страшного не происходит.

Настраиваем систему холостого хода

Завершив этап настройки дозирующей системы, можно приступать к настройке холостого хода. Ваша цель — создать условия для минимального содержания CO в выхлопе. При этом двигатель должен максимально устойчиво работать. Для того чтобы безошибочно решить такую задачу, специалист используют специальный инструмент — газоанализатор. Однако, если у вас его нет, вы можете применить обычный тахометр.

Вам необходимо выбрать такую позицию винта, в которой определяется состав топлива при переходном режиме. Специальную заглушку с детали можно убрать, применив металлический крючок. Перед этим нужно высверлить в краешке заглушки сквозное отверстие (диаметр — 2 или 3 миллиметра).

Сначала попробуйте отрегулировать переходной режим, не обеспечивая нагрузок. Вы должны осторожно, не спеша открыть металлическую заслонку, прикрывающую первичную камеру. Одновременно следите за показаниями тахометра — насколько меняется вращение коленвала. Если обороты двигателя равномерно увеличиваются — это признак того, что в горючем содержится допустимая норма CO. Если же обороты не учащаются в каком-то из положений заслонки — это свидетельство недопустимого состава смеси.

На видео — настройка холостого хода:

Для того чтобы настроить карбюратор на холостом ходу, необходимо вращать винт «качества» в различные стороны, пока не найдёте ту позицию, в которой обороты вращения станут максимальными. После этого используйте винт «количества» (у него ребристая пластиковая ручка) и установите несколько повышенную частоту вращения в сравнении с обычной (на 150–170 мин-1). Затем заверните винт «качества», чтобы снизить частоту вращения до нормальной величины (на 150–170 мин-1). На этом настройка считается законченной.

Такой способ регулировки особенно удобен, если у вас есть точный тахометр, который способен регистрировать изменения частоты вращения для каждых 50 оборотов в минуту. Это позволяет гарантировать содержание оксида углерода на уровне, не превышающем полтора процента. Благодаря такой регулировке удаётся достичь уровня CO в 0,3 процента.

Существуют и другие методы настройки карбюратора на холостом ходу. К примеру, вместо газоанализатора или тахометра можно применять индикатор качества смесей. Он имеет специальное кварцевое окно и устанавливается в гнездо, предназначенное для свечей зажигания.

Однако такой способ не может стопроцентно гарантировать допустимое содержание оксида углерода в выхлопных газах. Поэтому, для того чтобы обеспечить правильную регулировку, используйте следующий критерий. Если в окошке индикатора появляется голубое пламя — это свидетельствует о содержании CO на уровне 3–5,5 процента.

Если же огонёк меняется на жёлтый — это говорит о недопустимом содержании оксида углерода (более шести процентов).

Частота настройки

Регулировку холостого хода описанным способом можно осуществлять достаточно часто. Но не рекомендуется делать это более трёх-четырёх раз в году, даже если вы интенсивно используете автомобиль. Оптимальное количество регулировок — две в год (в начале весны и осени). Если машина эксплуатируется только в летний период — делайте настройку только один раз.

Настройка автомобильного карбюратора

Проверяем работу карбюратора

После того как с дозирующей системой и холостым ходом закончено, нужно проверить, как работает карбюратор при высоких нагрузках, когда включена вторичная камера. Основная функция вторичной камеры — это создание хорошей динамики авто. Поэтому дозирующие системы этого элемента должны обеспечивать максимальное обогащение горючего кислородом.

Следует отметить, что на практике редко встречаются случаи, когда вторичная камера требует регулировки, если правильно настроена первичная. Однако такие случаи всё-таки есть. Бывает, что водитель плавно нажимает педаль акселератора при скорости 60–70 километров в час и при открытии заслонки вторичной камеры ощущает провал. Если вы столкнулись с этим, вам необходимо установить топливный жиклёр большего сечения (на 0,5–1 миллиметр).

Когда вы выполните все вышеописанные действия — можно считать регулировку вашего карбюратора завершённой. Главное — чётко следовать нашей подробной инструкции. В результате вы сможете реализовать все имеющиеся резервы, для того чтобы повысить экономию бензина. Более того, вы обеспечите допустимое содержание CO в выхлопной трубе.

На видео — настройка карбюратора ВАЗ:

Практика показывает, что при эксплуатации машин с индивидуально настроенными карбюраторами расход топлива существенно снижается. В летнее время, если водитель едет по трассе со скоростью до 90 километров в час, расход составляет максимум 7,5 литра на сто километров. При движении по городским дорогам расход составляет не более 9 литров на сто километров. При этом содержание оксида углерода в выхлопах не превышает 1,5 процента (при минимальной частоте вращения коленчатого вала) или 0,5 процента (при повышенной частоте). Если карбюратор автомобиля оснащён экономайзером — расход уменьшается ещё на 0,3 процента.

Как устроен карбюратор бензинового двигателя

На сегодняшний день большое количество автомобилей функционирует благодаря смеси бензина и воздуха. Подобные моторы общепринято называть ДВС, и именно в строении бензинового мотора есть такое спецоборудование, как карбюратор. В данной статье мы рассмотрим основные принципы работы и подробно проанализируем его конструкцию.

Что такое карбюратор, назначение

Карбюратор – это один из сложнейших частей топливной концепции любого бензинового аппарата. Его предназначение заключается в изготовлении топливно-воздушной смеси (ТВС) способом насыщения бензина кислородом в необходимых количествах с последующей подачей уже готовой массы в цилиндры. Перемешивание всех компонентов осуществляется в нужной консистенции, соответствующей режимам работы двигателя.

Процедура подачи горючего совершается исключительно благодаря карбюратору, в котором есть такой механизм, как диффузор. Он рассчитан для сужения воздушного горла механизма. Иными словами, в период прохождения атмосферы через данное сужение, наступает спад давления. Затем в ход идет небольшой проем, для подачи топлива. Под большим давлением горючее выжимается из камеры в горловину карбюратора, откуда смесь направляется в выходной канал и затем поступает в цилиндры мотора.

Внутреннее устройство

Несмотря на то что инжектор считается более подходящим и совершенным, на дорогах все еще остается огромное число машин, мотор которых снабжен карбюратором.

Как говорилось ранее, практически в каждой машине стоит карбюратор поплавкового типа. Простой агрегат состоит из двух главных камер: смесительной и поплавковой. Роль поплавковой заключается в дозировке и сохранности горючего; поддерживается неизменная подача топлива при различных условиях эксплуатации двигателя.

Внутри узла есть углубление со встроенным поплавком, связанным с клапаном игольчатого вида, который расположен в канале бензонасоса. В момент расхода поплавок опускается, в следствие канал открывается, и топливо закачивается в углубление.

Вторая камера гарантирует перемешивание горючего. Для такого действия существует диффузор – специально суженый участок; он помогает придать ускорение проходящему потоку воздуха.

Чтобы иметь полное представление о том, как выглядит внутреннее устройство агрегата, рекомендуем просмотреть видеоролик:

Принцип работы

Простой карбюратор не способен обеспечить мотор подходящей, согласно составу, смесью на всех этапах работы. Автолюбитель кроме количества ТВС, обязан распоряжаться ее качеством благодаря рукояти «подсоса», связанной с атмосферной заслонкой.

При вытягивании ручки, створка закрывается и в смесительную камеру воздух поступает в меньшем количестве, а разрежение заполняется топливом наиболее усилено. Этот факт немаловажен, особенно при запуске двигателя в холоде, когда необходима богатая смесь, которая может загореться при отрицательных температурах.

Создание сбалансированной топливной смеси в камере механизма совершается не полностью. Часть горючего не может улетучиться и смешаться с атмосферой. Капли горючего, которые не успели испариться, перемещаются и оседают на стенах камеры и выпускных патрубков.

Горючее, которое оседает на стенах, формирует некую пленку, которая перемещается с небольшой скоростью. Для того чтобы улетучить пленку бензина, впускные патрубки при функционировании мотора подвергается подогреву. Большее распространение имеет жидкостный подогрев либо нагрев газами. Можно смело заявить, что генерация горючей смеси завершается в конце впускного трубопровода мотора.

Плюсы минусы карбюратора

Основным плюсом принято считать доступную цену ремонта. Следующий положительный момент заключается в том, что карбюратор не боится загрязнений и попадания воды.

Однако не все так гладко, ведь данный механизм нужно достаточно часто очищать и подстраивать. В холодное время года в корпусе аппарата может скапливаться и замерзать конденсат. В жару механизм может легко перегреться, что приведет к интенсивному испарению топлива и падению мощности ДВС. Заключительным доводом против карбюратора считается высокая токсичность выхлопа, что и повергло к отказу его применения в нынешних автомобилях.

Возможные проблемы карбюратора

Сейчас мы перечислим возможные проблемы при работе с карбюратором, чтобы вы могли обойти их стороной:

• В случае если мотор не запускается либо глохнет после пуска, это явный признак отсутствия топлива в поплавковой камере или нарушение состава горючей смеси;
• Если мотор на холостом ходу функционирует нестабильно или постоянно глохнет, то возможны:

1. загрязнение каналов либо жиклеров холостого хода;
2. проблемы в работе электромагнитного клапана;
3. поломки в функционировании элементов ЭПХХ и БУ;
4. сбой и деформация резинного уплотнительного кольца.

• В связи с концепцией первой камеры, при отсутствии должных оборотов не исключается возможность полной остановки пуска машины. Чтобы устранить эту неполадку нужно как следует промыть или продуть каналы, а также заменить поврежденные детали.

Принцип функционирования карбюратора – это самое первое, что вы должны понимать. Карбюратор – это одна из самых важных механизмов каждого мотора, без которого ни один автомобиль не будет работать как механические часы. И, если вы научитесь самостоятельного его чистить и подстраивать, то вам не придется долго искать хорошего мастера для воплощения индивидуальных желаемых настроек мощности и расхода своего ТС.

Что представляет собой карбюратор и как он работает

Сегодня на автодорогах преобладают автомобили, двигатели которых оснащены инжекторной системой питания. При этом благодаря высокому уровню надёжности машин производства 80х-90х годов ещё можно встретить немало старожилов, что оборудованы карбюратором. Им то и комплектовались все моторы, поскольку сам силовой агрегат не приспособлен создавать топливовоздушную смесь, сгорающую в камере.

Карбюраторы сыграли важнейшую роль в развитии автомобилестроения и претерпели множество преобразований, совершенствуясь на протяжении века их использования, но в результате им пришлось потесниться в пользу более функциональных инжекторных систем подачи топлива в ДВС, получивших массовое распространение на рубеже XX – XXI веков.

Несмотря на то, что сейчас механизмы мало популярны, они не преданы забвению и продолжают использоваться на двигателях мототехники, стационарных, генераторных, лодочных и прочих агрегатах технических устройств.

Для чего нужен карбюратор

Ответ на вопрос, зачем нужен карбюратор, уже заключён в определении механизма. Его задача состоит в создании топливовоздушной смеси. Рассмотрим подробнее, что делает карбюратор, коим комплектуется ДВС на автомобилях. Горючее, заливаемое в двигатель авто, не воспламеняется от искры, для реакции обязательно наличие кислорода. Так, оснащение карбюратором (на актуальных автомобильных моторах инжектором) позволяет подавать в цилиндры мелкодисперсную топливовоздушную смесь, легко воспламеняющуюся от искры.

Фото карбюратора ВАЗ 2101

Смешивание обязательно должно происходить в определённых пропорциях, отличающихся в зависимости от режима работы мотора. Снижение объёма воздуха, т.е. обогащение состава, приводит к потере способности заряда к возгоранию, заливке свечей и неисправности цилиндров, уже при соотношении 1:5 чрезмерно обогащённая смесь уже не возгорается от искры. В обратной ситуации, где наблюдается переизбыток кислорода, говорят об обеднении заряда.

Функционирование на обеднённой смеси снижает производительность мотора, и последствия регулярного её применения достаточно серьёзны, при чрезмерном обеднении, когда соотношение доходит до значений 1:21 воспламенения не происходит. Нередко наблюдаются белый налёт на свечах, пропуски зажигания, прогар клапанов, деформация поршней и прочие неприятности.

Найти баланс пропорций на разных режимах работы мотора очень важно, так от нагрузок на агрегат будет зависеть и соотношения горючего к воздуху.

С конца XIX века карбюраторы служат для создания правильной смеси, они претерпели множество изменений на протяжении XX столетия, но прогресс не стоит на месте и сегодня на смену карбюраторных механизмов пришли более совершенные и надёжные инжекторы. Чипсеты или системы независимого впрыска топливовоздушной смеси находятся под управлением бортового компьютера. Они обуславливают более чёткую, чем карбюратор дозировку горючего в разных режимах функционирования двигателя, а кроме того показатели выхлопа соответствуют требованиям экологических стандартов.

Принцип работы карбюратора

Карбюраторы отличаются по модификации, производителю, а также ступени эволюции, но в целом функционируют по тому же принципу. Чтобы понять, как устроен механизм, рассмотрим пример простейшего поплавкового устройства, не обременённого множеством дополнительных элементов. Основные составляющие карбюратора – это поплавковая и смесительная камеры. Разберём, из чего ещё состоит карбюратор:

• поплавок, его запорная игла;
• жиклёр;
• распылитель, трубка Вентури;
• дроссельная заслонка.

Задача поплавковой камеры в том, чтобы дозировать горючее и поддерживать его уровень в системе, обеспечивая стабильную топливоподачу при различных, в т. ч. и экстремальных нагрузках. Внутри узла есть полость, куда помещён поплавок, связанный с игольчатым клапаном. Когда топливо расходуется поплавок, а также клапан опускаются, что открывает канал для поступления топлива, но как только нужный объём поступил в камеру, поплавок с клапаном поднимаются, перекрывая путь потоку жидкости. Так поддерживается стабильный уровень горючего.

Смесительная камера, что следует из наименования, занимается смешиванием топлива и воздуха, быстро поступающего через диффузор, суженный участок узла.

Между камерами связующим звеном является распылитель. Один конец снабжён жиклёром, имеющим сквозное отверстие и обеспечивающим поступление горючего в определённых дозировках, второй конец выведен в диффузор.

Как работает карбюратор:

• через топливную магистраль, идущую от бензобака к поплавковой камере, в неё поступает бензин, затем дозируемый жиклёром, расположенным в нижней части камеры, и попадающий к распылителю;
• топливо распыляется в смесительной камере посредством распылителя, выведенного в диффузор;
• через фильтр воздухозаборника потоки воздушных масс попадают также в смесительную камеру. Воздух, ускоряясь в диффузоре, порождает разрежение в участке распылителя, за счёт чего жидкость всасывается из поплавковой камеры и происходит смешивание воздушной массы с топливом;
• смесь формируется на каждом этапе, от забора воздуха до поступления в камеру;
• готовая смесь подаётся в цилиндры мотора, где и воспламеняется при помощи свечей.

Конечно, это не всё, из чего состоит карбюратор. Модели последнего поколения, кроме основных элементов, имели множество вспомогательных устройств и работали под управлением электроники. Сейчас карбюраторный впрыск используется на двигателях для спецтехники, поскольку оснащение инжекторами в данном случае нецелесообразно ввиду их неприспособленности к тяжёлым эксплуатационным условиям. Если механический карбюратор неприхотлив на этот счёт, его легко почистить при надобности, то электронные системы впрыска достаточно капризны и сильно подвержены негативному влиянию влаги и грязи, к тому же форсунки инжектора привередливы к качеству используемого топлива.

Для чего нужен подсос на карбюраторе

Механизм карбюраторной системы включает дроссельную заслонку, регулирующую поступление воздуха. От того, в каком положении она находится и зависит объём смеси, поставляемой в цилиндры, потому характером конструкции предусмотрена связь с педалью газа, чтобы при нажатии подавалось больше воздуха и топлива.

Для запуска силового агрегата на холодную требуется обогащённая смесь, для получения которой требуется большего объёма горючего, чем в стандартном режиме. Раньше часть автомобилей снабжались ручкой управления заслонкой на приборной панели (в народе «подсос»), облегчающей задачу водителю.

При вытягивании рычага заслонка прикрывается, ограничивая подачу воздуха в смесительную камеру, что создаёт разрежение, топлива затягивается больше, в результате чего и образуется обогащённая смесь, что и требуется для пуска двигателя при минусовых температурах за бортом.

Ручку управления пусковым устройством карбюратора после запуска и прогрева мотора возвращают в прежнее положение, а заслонка управляется стандартно.

У большей части машин с карбюраторной системой подачи топлива данный элемент для создания более насыщенной топливовоздушной смеси отсутствует. Многие производители автоматизировали процесс, что избавило от необходимости тянуть на себя ручку управления для холодного пуска мотора.

Плюсы и минусы карбюратора

Механические карбюраторы имеют немало достоинств, и тот факт, что их перестали применять на современных автомобилях, оправдан не столько экономией, ведь хорошо отрегулированный механизм не менее экономичен, чем инжектор, сколько низким уровнем экологичности, которой в последнее время уделяют максимум внимания при разработках. Карбюраторы неспособны обеспечить индивидуальную смесь для каждой вспышки, тогда как инжекторные системы выполняющие распределённый впрыск, функционируют именно так. При этом положительные стороны карбюратора являются слабыми местами инжектора, так что совершенствовать конструкции ещё предстоит.

Преимущества карбюраторов:

• распыление по всей камере обеспечивает использование всего объёма горючего, вследствие чего и его экономию, а также лёгкий пуск в разных климатических условиях;
• простота конструкции, лёгкость в обслуживании;
• ремонтопригодность, низкая стоимость работ и возможность самостоятельно справиться с ремонтом при наличии соответствующих инструментов;
• неприхотливость к качеству горючего;
• сохранение работоспособности в тяжёлых условиях, при контакте с водой или грязью;
• отсутствие зависимости от электрического питания.

Карбюраторы имеют и недостатки:

• необходимость настройки устройства;
• зависимость от климатических условий (образование конденсата, замерзающего на корпусе при низких температурах, перегрев на сильной жаре и падение производительности мотора из-за испарения топлива);
• необходимость периодической чистки карбюратора;
• токсичность выхлопов, не соответствующая современным стандартам экологии.

Несмотря на активное вытеснение карбюраторов с рынка, многие старые автомобили, оснащённые карбюраторной системой ещё вполне себе живы и продолжают колесить по отечественным дорогам. К тому же для огромного числа устройств ещё долго будут актуальны двигатели с карбюраторным впрыском.

Принцип работы и устройство карбюратора

Карбюратор – это обязательный узел питания двигателя внутреннего сгорания автомобилей и мотоциклов. До конца XX века карбюраторы устанавливались на большинство автомобилей, но в наши дни их прочно вытеснили более удобные и функциональные инжекторные системы. Сейчас они часто встречаются в автомобилях возрастом 20 и более лет.
статьи:

Принцип работы и устройство простейшего карбюратора

В первом устройстве, изобретенном Л. Христофорисом в 1876 году, топливо нагревалось, испарялось, образовавшиеся пары и потоки воздуха смешивались. Спустя год решение усовершенствовали, использовав принцип топливного распыления, который стал основой для следующих проектов.

До широкого распространения привычных нам устройств были барботажные модели и мембранно-игольчатые. Первые — в виде бензинового бака, в котором близко от поверхности располагалась доска и пара патрубков для подачи из атмосферы и забора смеси топлива и воздуха в мотор.

Воздух перемещался под доской, непосредственно над топливом, обогащался парами и становился горючей смесью. Это была простая, но рабочая система. Дроссельная заслонка находилась отдельно. На функционирование мотора с барботажным узлом влияли природные условия — испаряемость зависела от температуры.

Такую систему было сложно регулировать, она была взрывоопасна.
Схема барботажного карбюратора.

Мембранно-игольчатое устройство размещается отдельно от бензобака. В нем было нескольких камер, жестко связанных с помощью штока. Седло клапана, через который подавалось топливо, запиралось иглой на штоке. Камеры были соединены топливным каналом и смесительной зоной. Параметры устройства определяли пружины, на которые надавливали мембраны. Такой карбюратор работал независимо от условий на улице и местоположения, был популярен в начале 19 века, когда его устанавливали на автомобилях и мототехнике, в самолетах с поршневыми моторами внутреннего сгорания.
Схема мембранно-игольчатого карбюратора.

Устройство карбюратора наших дней

Сегодня используются поплавковые модели, которые являются самыми усовершенствованными. Их можно увидеть на большинстве машин.

Устройство и работа карбюратора: 1 — регулировочный винт пускового устройства; 2 — штифт рычага 24, входящий в паз рычага 3; 3 — рычаг управления воздушной заслонкой; 4 — винт крепления тяги привода воздушной заслонки; 5 — регулировочный винт приоткрывания дроссельной заслонки первой камеры; 6 — рычаг дроссельной заслонки первой камеры; 7 — ось дроссельной заслонки первой камеры; 8 — рычаг привода дроссельной заслонки второй камеры; 9 — регулировочный винт количества смеси холостого хода; 10 — ось дроссельной заслонки второй камеры; 11 — рычаг дроссельной заслонки второй камеры; 12 — патрубок отсоса картерных газов в задроссельное пространство карбюратора; 13 — дроссельная заслонка второй камеры; 14 — выходные отверстия переходной системы второй камеры; 15 — корпус дроссельных заслонок; 16 — распылитель главной дозирующей системы второй камеры; 17 — малый диффузор; 18 — корпус топливного жиклера переходной системы второй камеры; 19 — распылитель ускорительного насоса; 20 — патрубок подачи топлива в карбюратор; 21 — распылитель эконостата; 22 — воздушная заслонка; 23 — шток пускового устройства; 24 — рычаг воздушной заслонки; 25 — крышка пускового устройства; 26 — штифт рычага 24, действующий от штока 23 пускового устройства; 27 — ось воздушной заслонки; 28 — крышка карбюратора; 29 — трубка с топливным жиклером эконостата; 30 — топливный фильтр; 31 — игольчатый клапан; 32 — эмульсионная трубка второй камеры; 33 — поплавок; 34 — главный топливный жиклер второй камеры; 35 — перепускной жиклер ускорительного насоса; 36 — рычаг привода дроссельных заслонок; 37 — рычаг привода ускорительного насоса; 38 — диафрагма ускорительного насоса; 39 — регулировочный винт качества (состава) смеси холостого хода; 40 — патрубок забора разрежения вакуумного регулятора опережения зажигания. 41 — корпус карбюраторов. 42 — электромагнитный запорный клапан; 43 — регулировочный винт добавочного воздуха заводской подрегулировки системы холостого хода; 44 — диафрагма пускового устройства.

Поплавковый карбюратор состоит из множества элементов:

• Поплавковая камера для сохранения горючего на заданном уровне.
• Поплавок, оснащенный специальной иглой, который используется для дозирования уровня бензина.
• Смесительная камера ― для смешения топлива в мелкодисперсном виде с воздухом.
• Диффузор — зауженное место для увеличения скорости воздуха.
• Распылитель, оснащенный жиклером, который соединяет камеры, подает смесь в диффузор.
• Заслонка дросселя — для регулировки потока рабочей жидкости.
• Воздушная заслонка — для регулировки потока воздуха, поступающего в карбюратор. С помощью элемента создают смесь «обогащенную», «нормальную» или «бедную».
• Система холостого хода — подает горючее мимо смесительной камеры по спецканалам в задроссельное пространство.
• Эконостаты и экономайзеры — обеспечивают дополнительную подачу топлива при существенных нагрузках. Эконостаты работают от разрежения воздуха, экономайзерами управляют принудительно.
• Подсос горючего — для принудительного обогащения топливной смеси. С помощью рычага водитель приоткрывает дроссельную заслонку, воздух проходит сквозь смесительную камеру и забирает больше горючего. В результате смесь становится обогащенной, помогает запустить холодный двигатель.

Классификация карбюраторов

Все карбюраторы можно различать по следующим признакам:

• По направлению движения потока различают горизонтальные и вертикальные модели.
• По регулировке отверстия распылителя и формированию разрежения разделяют: системы с постоянным разрежением; с постоянным сечением (серийные устройства); с золотниковым дросселированием — модели для мототехники, в них вместо дроссельной заслонки объем поступающей смеси регулирует шибер-золотник.
• По числу смесительных камер выпускают одно- и многокамерные модели. «Сдвоенные» устройства используются в моторах с цилиндрами, которые находятся далеко друг от друга. В результате каждая половина осуществляет впрыск в свои цилиндры.

Преимущества и недостатки карбюраторов

+ Преимущества	— Недостатки
Простая конструкция. Во многих моделях отсутствует электроника, используется механика, поэтому ремонт и обслуживание упрощены.	Когда возникла необходимость в системе топливной подачи с гибкой подстройкой, устройства с постоянными параметрами проигрывали. В результате карбюраторы сменили инжекторные системы, которые постоянно усовершенствуются.
Ремонтопригодность. Любые поломки можно устранить по доступной цене.	Минусом является зависимость от климатических условий. Зимой внутри формируется конденсат, существует риск обледенения. Жара также мешает полноценной работе — по причине активного испарения подача смеси работает со сбоями.
При использовании некачественного топлива карбюратор дольше и стабильнее работает по сравнению с инжектором. Он не капризен к загрязнениям, при засоре достаточно почистить своими силами.	По экологическим показателям карбюраторы уступают инжекторам, вредные выбросы у них значительно выше.
Устройству не страшно попадание небольшого объема воды, по истечении времени потребуется чистка и калибровка.	Есть мнение, что по расходу топлива карбюраторы уступают инжекторам, но это больше относится к неправильно настроенным карбюраторам.
Нет необходимости подключаться к электросети, процессору, датчикам. Карбюратор функционирует за счет энергии всасываемого воздуха, поэтому актуален для установки на старых авто, где нет электроники.

Что такое карбюратор и для чего он необходим?

Карбюратор до сих пор используется на мотоциклах, продаваемых в определенных регионах мира, но уже довольно давно полностью исключается из автомобилей.

По-прежнему пользующийся энтузиастами, карбюратор отвечал за питание двигателей, начиная с первых дней создания автомобилей и до конца прошлого века.

Более 100 лет эксплуатации в двигателях внутреннего сгорания, это механическое оборудование очень своеобразное.

Изобретенный Сэмюэлем Мореем в 1826 году, карбюратор был запатентован Зигфридом Маркусом в 1872 году, а Карл Бенц, Готтлиб Даймлер и Вильгельм Майбах были первыми кто установил их на автомобили. Последними автомобилями с карбюратором были фургон Mitsubishi Express 2003 года и модели Lada до 2006 года.

Для чего нужен карбюратор?

Карбюратор — это механическое устройство, устанавливаемое в двухтактных и четырехтактных двигателях. Например, в двигателях с дизельным циклом используется впрыскивающий насос, так как процесс зажигания происходит от сжатия, а не от искры.

Карбюратор служит для подачи топливовоздушной смеси, которая будет направляться в камеру сгорания, где воспламенение происходит из-за искры (через свечу зажигания), вызывая тем самым взрыв во время работы двигателя. В дополнение к топливовоздушной смеси карбюратор отвечает за регулирование этой смеси, чтобы поддерживать надлежащую работу двигателя.

Эта регулировка не может быть выполнена с помощью приборов (кроме так называемого электронного карбюратора), она выполняются вручную опытным механиком.

Карбюратор может иметь один, два или более корпусов, так называются камеры, через которые воздух поступает и смешивается с топливом.

В конструкции карбюратора есть две основные части. Первая, где воздух, отфильтрованный бумажным элементом (в прошлом использовалось масло), всасывается в двигатель.

Другая часть, где топливо поступает. Даже если оно было отфильтровано в подающем канале, выходящем из бака, топливо фильтруется через карбюратор перед подачей в иглу впрыска.

Смешивание с воздухом

Воздух не попадает под давление, поэтому необходимо сужение. В автомобилях обычно использовался дроссельный клапан. Затем ускоренный воздух снова сжимается в диффузоре, где встречается с определенной дозировкой топлива, которое отправлялось из бака в эту часть карбюратора.

Эта смесь, и ее количество регулируется клапаном, называемым «бабочка» у основания устройства. Эта движущаяся часть связана непосредственно с акселератором транспортного средства.

Таким образом, чем больше он открыт во время работы, тем больше ускорение при увеличении вращения до достижения точки максимальной мощности и крутящего момента.

Дроссель также приводит в действие насос для перекачки большего количества топлива из бака в диффузор. Когда двигатель работает на холостом ходу, дроссельная заслонка закрыта. В этом случае есть очень маленькая дозирующая игла, просто для поддержания скорости холостого хода.

Внутри корпуса карбюратора имеются как топливные, так и воздушные диффузоры, регулируемые снаружи, где механик или специалист со знаниями регулирует потребление воздуха и топлива, уравновешивая смесь, чтобы повысить производительность.

Поскольку это механическая система, нет возможности сбалансировать пропорции, и, таким образом, карбюратор работает только с одним типом топлива.

Карбюратор с двойным корпусом

Карбюратор с двумя камерами, используемый в автомобилях с более высокими характеристиками. Это создает больший вакуум и, следовательно, большую мощность и крутящий момент.

Но, как правило, этот тип имеет две стадии: первая на низких оборотах, а вторая — на высоких. Что снижает расход топлива. Среди прочих существовали карбюраторы из 3 или 4 камерами.

Электронный карбюратор

Этот тип карбюратора, управляемый электронным блоком, его появление было попыткой снизить более высокие затраты на внедрение электронного впрыска.

Однако технология не пошла вперед, так как вскоре был принят электронный впрыск.

Преимущества и недостатки карбюратора

Из-за его механической работы карбюратор никогда не находит идеальное соответствие между воздушно-топливной смесью. Он также не соответствует стандартам выбросов. Однако у него есть некоторые преимущества.

Поскольку это простое устройство, его легче производить, а затраты на его обслуживание ниже. Кроме того, он имеет компактные размеры и потребляет мало энергии от электрической системы автомобиля. Такие бренды, как Weber, Solex и Brosol стали известными.
