Простая регулировка ручного тормоза своими руками: видео инструкция

Всем привет! Думаю, вы все прекрасно знаете, насколько большую роль играет хорошо работающая тормозная система. Помимо торможения и остановки во время движения, в состав узла входит еще и стояночный тормоз. Он же ручник. Потому темой для нашего разговора станет регулировка ручного тормоза, которую вполне можно выполнить своими руками.

Далеко не все автомобилисты могут почувствовать, что ручник ослабил хватку и начал плохо держать машину на неровных участках, склонах и холмах. Есть и те, кто вовсе не пользуется стояночным тормозом, отдавая предпочтение включенной передаче. Но это уже отдельная тема для разговора.

В любой момент ручник может пригодиться. И если он окажется в неисправном состоянии, быть беде. В лучшем случае машина покатится, и вы успеете в нее сесть и остановить движение. В худшем неисправность узла приведет к ДТП, повреждению транспортного средства и многим другим неприятным последствиям.

В действительности настройка стояночного тормоза, который именуется обычно просто ручник, не сложнее, чем настройка зеркал или же регулировка веерных форсунок стеклоомывателя.

Почему ручник должен быть исправен

Ручным тормозом называют элемент, входящий в состав тормозной системы автотранспортного средства. Его основной задачей является блокировка колес. Тем самым машина становится неподвижной, и сохраняет такое состояние даже на поверхности, имеющей уклон.

Всего можно выделить несколько функций и задач, которые выполняет этот узел:

• Обеспечивается устойчивость транспортного средства на дороге при стоянках и остановках на склонах;
• Способствует выполнению маневров, связанных с необходимостью экстренно затормозить;
• При наличии определенных навыков помогает во входе в контролируемые заносы;
• Если ломается основной тормоз, временно выступает в качестве его замены.

Ни в коем случае не используйте ручки как замену ножной педали тормоза на постоянной основе. Есть главная задача, от которой отходить не рекомендуется.

Также не стоит резко дергать рычаг при движении, поскольку быстрое поднятие ручника приведет к тому, что машину занесет. Только опытные водители и гонщики владеют навыками управляемого заноса.

Конструктивные особенности

Инструкция по регулировке теряет всякий смысл, если вы не знакомы с устройством стояночного тормоза.

Зачастую при самостоятельной регулировке речь идет именно об узлах, в основе которых лежит трос и механический привод. С электронным ручником лучше обратиться за помощью в автосервис.

Классический ручник встречается на множестве автомобилей, включая:

• Лада Гранта;
• Газель;
• Опель Зафира;
• Лада Калина;
• Рено Логан;
• Лада Веста;
• Шевроле Лачетти;
• Рено Дастер;
• ВАЗ 2110;
• ВАЗ 2107;
• Опель Вектра и пр.

Каждый автопроизводитель использует свои комплектующие составляющие для создания узла, отвечающего за ручной тормоз.

При этом конструктивные элементы везде примерно одинаковые. Это позволяет подвески определенную черту под основной массой автотранспортных средств в вопросе регулировки ручника.

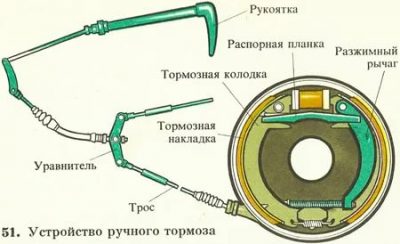

Что же касается этих самых элементов конструкции стояночного тормоза, то тут хочется выделить 3 главных компонента.

• Рычаг. Служит для включения и отключения ручника. Располагается в салоне транспортного средства, обычно в непосредственной близости от водителя, под правой рукой;
• Регулировочный узел. В него входят тяги, уравнитель, фиксирующая и регулировочная гайка, а также резиновый чехол;
• Трос привода. Это стальной тросик, расположенный внутри гибкой витой обмотки. Соединяет регулировочный узел и задние тормоза на авто.

В задних колесах также предусмотрены некоторые тормозные элементы, обеспечивающие работоспособность стояночного ручного тормоза.

Когда требуется регулировка

Бывалые автомобилисты советуют проводить диагностику текущего состояния ручника раз в месяц, либо после каждых 30 тысяч пройденных километров.

Если же есть подозрения на неисправность, откладывать проверку ни в коем случае нельзя. Тем более, провести диагностику довольно легко. Ехать в сервис не нужно.

Предлагаемая инструкция предусматривает 2 способа диагностики ручника, которая проводится своими руками.

• Первый метод. Заедьте на машине на достаточно крутой склон и выжмите ручник не до упора. Если машина стоит и не скатывается, система работает нормально. Если авто начинает движение, затяните трос до конца и наблюдайте за поведение. Если все равно машина едет, ручник нужно регулировать или даже менять;
• Второй метод. Натяните полностью ручник, включите 1 передачу, аккуратно и медленно отпустите педаль сцепления. Тут будет логично вспомнить о принципе работы сцепления на авто. Если с ручником все хорошо, мотор должен заглохнуть. Если же с ручником проблема, авто будет двигаться. Тут нужно ремонтировать или регулировать узел.

Чаще всего стояночный тормоз перестает нормально выполнять свои задачи из-за ослабшего натяжения, износа тормозных колодок или по причине увеличения зазора между колодкой и барабаном.

Необходимость регулировки ручника

Хочется акцентировать внимание на нескольких ситуациях, когда настоятельно рекомендуется самому или даже с помощью специалистов отрегулировать стояночный тормоз.

Также делается в таких случаях:

• менялись тормозные колодки;
• менялись тормозные диски или барабаны;
• регулировались тормозные колодки;
• ремонтировался тросик;
• менялся трос ручника;
• устанавливался регулировочный узел;
• увеличился ход рычага;
• диагностика показала неисправность.

Справиться с регулировкой механического стояночного тормоза может каждый. Это куда легче, нежели самостоятельное выполнение развал-схождения, а также заметно проще на фоне регулировки ближнего света фар на автомобиле.

Как отрегулировать узел

Ремонт обычно предусматривает смену тросика. Но зачастую водители сталкиваются с тем, что натяжение ослабло, и трос следует немного подтянуть.

При правильной настройке во время затяжки ручника должно быть не более 5-6 щелчков. Если их больше или меньше, настройка нужна обязательно. Суть регулировки заключается в том, чтобы поменять зазор между колодками и барабанами (или дисками). Меняется расстояние за счет изменения длины тросика.

Как на видео, так и в предлагаемой мной инструкции работа выполняется в такой последовательности:

• автомобиль поднимается и устанавливается на опоры, если нет эстакады, ямы или подъемника;
• рычаг тормоза выжимается на 1-3 щелчка;
• отыскать контргайку регулировочного узла и ослабить ее;
• прокрутить гайку регулировки и следить за натяжением;
• после этого рычаг полностью вытягивается;
• заднее колесо следует попробовать прокрутить;
• если колесо вращается с большим усилием, натяжка выполнена;
• затягивается контргайка, опускается рычаг;
• проводится повторный тест.

Помимо тестов в момент нахождения автомобиля в подвешенном состоянии, машину обязательно проверяют в реальных условиях. Как это сделать, вы уже знаете.

Сами наглядно видите, что ничего сложного в такой работе нет. Она выполняется буквально за 1 час.

Если у вас есть какие-то замечания, рекомендации или интересные истории, связанные с ручным тормозом, обязательно оставляйте отзывы.

Спасибо всем! Подписывайтесь, пишите комментарии, задавайте вопросы и рассказывайте о нас своим друзьям!

Как работает ручной тормоз на барабанных тормозах?

Барабаны, конечно, давно проиграли эволюционную войну дискам, но по сей день достаточно активно используются на недорогих и легких машинах. Все Лады, Renault Logan, VW Polo sedan, Skoda Rapid, Daewoo Matiz – список вполне современных моделей, использующих эти архаичные, но долговечные тормозные механизмы, будет очень длинным. А значит – нелишне знать, как они устроены, почему ломаются и как чинятся. После теоретической подготовки отправимся в ремзону, где обследуем барабаны редкого китайского седанчика Chery Jaggi, более известного в России под именем QQ.

Конструкция барабанных тормозов

Кардинально барабанные тормозные механизмы не изменились с момента их массового появления в 1902 году благодаря Луи Рено. Правда, привод у тех тормозов был тросовый, а потому они были исключительно механическими. Плюс у них не было автоматической регулировки, так что шофер должен был регулярно проверять зазор между колодками и барабаном. Но принципиальная конструкция, повторюсь, изменилась минимально.

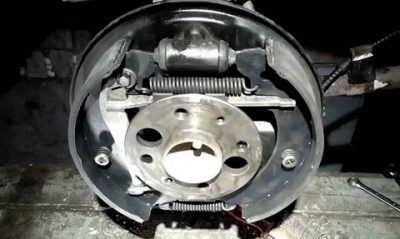

Опишем здесь самую распространенную, классическую конструкцию барабанного тормозного механизма. Есть тормозной щиток, который жестко закреплен на кожухе заднего моста или цапфе колеса, и он не вращается. Также есть барабан, который закреплен на ступице колеса и вращается вместе с ней и колесом.

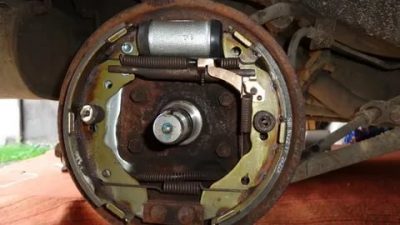

Тормозные колодки установлены на тормозном щитке. С одной стороны колодки опираются на оси, с другой – на поршни рабочего тормозного цилиндра (это хорошо видно на фотографиях). Когда нажимают на педаль тормоза, тормозная жидкость раздвигает поршни в рабочем цилиндре, а те в свою очередь раздвигают тормозные колодки. Колодки прижимаются к поверхности барабана и автомобиль замедляется. На колодки приклеены или приклепаны фрикционные накладки. Чтобы колодки не выпали, установлены прижимные пружины.

Приятным моментом данной конструкции является то, что одна из колодок имеет свойство подклинивания (ее называют активной). Если привести пример, то представьте себе колесо автомобиля, хорошенько раскрутите его и попробуйте вставить рукой какой-нибудь предмет между колесом и аркой: с одной стороны предмет будет выталкиваться, а с другой – еще больше затягиваться в пространство между колесом и аркой, тем самым подклинивая колесо. Та же ситуация и с колодками.

Вторую колодку (пассивную) барабан отталкивает, и ее эффективность ниже первой – это, напротив, неприятный момент. Чтобы скомпенсировать разницу, фрикционная накладка пассивной колодки больше по размерам активной колодки.

ОБОРОТНАЯ СТОРОНА ПОДКЛИНИВАНИЯ КОЛОДКИ В ТОМ, ЧТО ТОРМОЗНОЕ УСИЛИЕ ВОЗРАСТАЕТ НЕ ПРОПОРЦИОНАЛЬНО УСИЛИЮ НА ПЕДАЛИ. ПРОЩЕ ГОВОРЯ, ВЫ ДАВИТЕ НА ПЕДАЛЬ ТОРМОЗА И ПОЛУЧАЕТЕ СОВСЕМ ИНОЕ, НАМНОГО БОЛЬШЕЕ ЗАМЕДЛЕНИЕ, ЧЕМ ОЖИДАЛОСЬ. С ДИСКОВЫМИ ТОРМОЗАМИ ТАКОГО НЕТ.

Чтобы колодки вернулись на исходную после торможения, на них установлены возвратные пружины. Зачастую, если задний тормозной механизм барабанный, то те же колодки задействуются при затягивании стояночного тормоза («ручника»). На одной из колодок имеется дополнительный рычаг, к которому крепится трос, при перемещении которого колодки разводятся.

На современных автомобилях барабанный тормозной механизм саморегулируемый. То есть не нужно раз во сколько-то тысяч км или после ремонта лезть, как на ЗИЛ 130, под автомобиль, чтобы измерить зазор между фрикционными накладками и барабаном.

На фото: ЗиЛ-130 ‘1966–74

Однако даже на современных авто стояночный тормоз все же регулировать необходимо. Потому распорная стойка, благодаря которой разводятся колодки при затягивании ручника, имеет свойство удлиняться или укорачиваться за счет вращения гайки (ее тоже хорошо видно на фото). Еще одним из положительных аспектов барабанных тормозов является площадь рабочей поверхности фрикционных накладок – она в любом случае больше по сравнению с дисковыми тормозами.

Но из-за особенностей условий работы (см. выше) износ накладок неравномерен, а значит, и усилие также будет изменяться с износом. В свою очередь никто не мешает увеличить рабочую площадь накладок за счет увеличения не только диаметра барабана, но и его ширины, а это бесспорный плюс. Этим с умением пользуются конструкторы грузовиков, для которых важней затормозить 20 тонн в пределах приличия, нежели тонкая связь между ногой водителя и ускорением замедления автомобиля.

Более того, даже если на легковушке по кругу установлены дисковые тормоза, то с высокой долей вероятности тормозной механизм ручника реализован по барабанной схеме. Просто в диске делают проточку и создают свой небольшой барабан и помещают внутрь колодки.

Пару слов об уже отживших свое конструкциях барабанных тормозах. В поисках более простых и эффективных вариантов исполнения инженеры, чтобы решить проблему с колодкой, которая не подклинивается, пришли к выводу, что можно поставить два рабочих цилиндра с двух противоположных сторон тормозного щитка (как на ГАЗ 24 и множестве других машин с барабанными тормозами спереди и сзади). В таком случае обе колодки становились подклинивающими, но только при движении вперед.

Конструкторы АЗЛК применили барабанные механизмы с плавающими колодками. Плавающими потому, что опираются они не на оси, каждая на свою, а на шарнир, связывающий обе колодки. Поэтому когда поршни раздвигают их, они за счет усилий стабилизируются относительно барабана. А эффект подклинивания активной колодки снижается за счет передачи силы через шарнир на пассивную колодку.

Плюсы и минусы барабанов

Одним из главных достоинств барабанных механизмов называют его закрытость от окружающей среды – ни грязь, ни пыль внутрь не попадают. С этим трудно не согласиться, но с оговоркой – если речь идет о грязи снаружи. Все продукты износа колодок, что появляются в барабане внутри, просто так оттуда «выбраться» не могут. Вся прелесть закрытости барабаном видна на фотографиях подопытного.

Если в дисковых тормозах остатки фрикционных накладок просто выдуваются из механизма, то в барабанных почти все остается на месте. И еще. Кто в своей жизни эксплуатировал грузовики или древние автомобили с «барабанами» по кругу, должен помнить: если проехал глубокую лужу или брод, то после необходимо несколько раз нажать на тормоза, чтобы просушить их, иначе их попросту не будет. С дисками такого цирка нет.

С точки зрения динамики барабаны тоже проигрывают дискам, так как последние легче. Плюс максимальное тормозное усилие у барабанов сильно ограничено – чрезмерным давлением на колодки можно просто «порвать» барабан. Диски же можно сжимать намного сильнее.

Пример ремонта заднего барабанного тормозного механизма

Тут все, в общем-то, довольно предсказуемо. Барабаны разбирают, как правило, для двух манипуляций: замены колодок или ремонта самого заклинившего механизма.

На этот раз к нам попал автомобиль с неработающим задним правым тормозным механизмом и отсутствием стояночного тормоза. Опытным взором мастера утечек тормозной жидкости найдено не было. Потому вероятность заклинившего рабочего тормозного цилиндра возросла до 99%. Решение было принято незамедлительно – разборка и более детальная диагностика.

Отвернули гайки и сняли колесо. К счастью, барабан не прикипел и снялся довольно легко. Хозяину автомобиля стало легче, когда он узнал, что колодки менять еще рано. Но потом пошли плохие новости. Закисла распорка стояночного тормоза, следовательно, отрегулировать расположение колодок невозможно, а это причина отсутствующего ручника. Далее. Поршни в рабочем цилиндре заклинило, потому машина и не тормозила. Вердикт – замена рабочего цилиндра. Хозяин встретил трудности мужественно и благословил начинать незамедлительно.

Так как необходимо заменять рабочий цилиндр, пережимаем тормозной шланг, чтобы исключить вытекание всей тормозной жидкости из контура. Отвернули соединительную гайку и отсоединили тормозную трубку от рабочего цилиндра. При помощи узкогубцев сняли нижнюю пружину с тормозных колодок. Затем отсоединили трос стояночного тормоза от рычага тормозной колодки.

Все теми же узкогубцами прижали, провернули и сняли прижимные пружины обеих колодок. Пружины фиксируются на пальце: на каждой имеется небольшая опорная крышка с прорезью, а у пальца наружный конец расплющен. Соответственно, при установке пружину сжимают, конец пальца проходит через прорезь, а чтобы зафиксировать пружину, ее проворачивают. Но это будет потом, сейчас разборка.

После демонтажа прижимных пружин обе колодки можно снять с тормозного щитка и рабочего цилиндра. Что мы и делаем, немного раздвинув их для преодоления усилия верхней возвратной пружины. После выкрутили болты крепления и сняли рабочий тормозной цилиндр. Сняли с колодок распорку, тщательно ее очистили и разработали, чтобы можно было отрегулировать стояночный тормоз. Сняли затем и верхнюю возвратную пружину.

В процессе внимание на себя обратили бороздки на фрикционных накладках. Точно такие же были и на рабочей поверхности тормозного барабана, а такой износ неминуемо снижает эффективность торможения. Чтобы не рисковать здоровьем и благополучием хозяина авто, барабаны отправили на проточку. Колодки же менять пока рано – они выровняются.

На фотографиях хорошо виден зубчатый венец датчика частоты вращения заднего колеса. В последнее время автопроизводители зачастили вместо зубчатого венца устанавливать обычное кольцо с намагниченными секторами. Все хорошо, но порой грязь, пыль, продукты износа настолько набиваются на кольцо, что его магнетизма начинает не хватать, и система АБС выбивает ошибку «не вижу датчик». Лечится это тщательной очисткой такого кольца и сбросом ошибки. Но мы отвлеклись.

Устанавливаем на колодки распорную стойку – чистую, разработанную и смазанную. Подсоединяем к обеим колодкам верхнюю возвратную пружину. В первую очередь подсоединяем к рычагу на колодке трос стояночного тормоза, затем вешаем колодки на тормозной щиток. Устанавливаем новый рабочий тормозной цилиндр. Вкручиваем, но не затягиваем болты его крепления и не забываем про штуцер для прокачки.

Теперь монтируем колодки в прорези на поршнях тормозного цилиндра. Немного отцентрируем колодки относительно тормозного щитка и затягиваем окончательно болты крепления рабочего цилиндра.

После чего выполняем вроде бы несложную, но порой очень хлопотную операцию по установке прижимных пружин колодок. С внутренней стороны ставим палец. Затем, взявшись узкогубцами за крышку пружины, устанавливаем последнюю на колодку, сжимаем и проворачиваем для окончательной фиксации. На словах все выходит просто, на деле же требуется сноровка…Чтобы палец не выпал, его необходимо придерживать, одновременно с этим нужно держать колодку и прицельно устанавливать пружину. Часто или палец выпадает, или пружина, или все вместе.

Справившись с прижимными пружинами, проверяем всю сборку на надежность крепления и ставим нижнюю пружину тормозных колодок. К этому моменту нам как раз принесли отлично проточенные тормозные барабаны – ставим их на место. Остается отрегулировать.

Как правильно отрегулировать стояночный тормоз — Справочник водителя

Всем привет! Думаю, вы все прекрасно знаете, насколько большую роль играет хорошо работающая тормозная система. Помимо торможения и остановки во время движения, в состав узла входит еще и стояночный тормоз. Он же ручник. Потому темой для нашего разговора станет регулировка ручного тормоза, которую вполне можно выполнить своими руками.

Далеко не все автомобилисты могут почувствовать, что ручник ослабил хватку и начал плохо держать машину на неровных участках, склонах и холмах. Есть и те, кто вовсе не пользуется стояночным тормозом, отдавая предпочтение включенной передаче. Но это уже отдельная тема для разговора.

В любой момент ручник может пригодиться. И если он окажется в неисправном состоянии, быть беде. В лучшем случае машина покатится, и вы успеете в нее сесть и остановить движение. В худшем неисправность узла приведет к ДТП, повреждению транспортного средства и многим другим неприятным последствиям.

В действительности настройка стояночного тормоза, который именуется обычно просто ручник, не сложнее, чем настройка зеркал или же регулировка веерных форсунок стеклоомывателя.

Регулировка привода стояночного тормоза: почему нужно делать и что понадобится

Вопросы, рассмотренные в материале:

• Как устроен стояночный тормоз
• Когда нужна регулировка привода стояночного тормоза
• Как понять, что пришло время регулировать привод стояночного тормоза
• Как отрегулировать привод стояночного тормоза

Неправильное натяжение троса ручника влечет за собой сразу несколько проблем с техническим состоянием автомобиля.

В результате этого стояночный тормоз не будет удерживать авто неподвижно, может происходить перегрев тормозного механизма, а также будет наблюдаться повышенный износ колодок, барабанов или дисков.

О том, как осуществляется регулировка привода стояночного тормоза, вы узнаете из нашей статьи.

Устройство стояночного тормоза

Ручной тормоз большинства автомобилей имеет простую конструкцию и понятный принцип действия. Основными элементами этого механизма являются:

1. Механический привод.
2. Основной функциональный узел.
3. Система управления.

В качестве механического привода стояночного тормоза выступает металлический трос, воздействующий на тормозные колодки или трансмиссионный механизм (в зависимости от конструкции авто).

Механизм ручного тормоза включает коромысло, обеспечивающее равномерность натяжения троса на задние тормозные колодки. В состав функционального узла входят тормозные колодки задних колес автомобиля, которые приводятся в движение, как с помощью рычага стояночного тормоза, так и тормозной педалью. Такая конструкция упрощает управление автомобилем и обслуживание тормозной системы.

Работа ручника обеспечивается системой управления, включающей рычаг стояночного тормоза с храповиком, который управляет степенью натяжения троса. Как правило, рычаг ручника находится в салоне авто между сидениями водителя и переднего пассажира. В моделях автомобилей, которые оснащены автоматической трансмиссией ручника, функции рычага выполняет ножная педаль.

При включении стояночного тормоза на щитке приборов загорается соответствующая лампочка. Такой датчик служит напоминанием водителю о том, что до начала движения следует снять автомобиль с ручника. Некоторые модели авто оборудованы звуковым сигналом, который включается при начале движения машины, если затянут стояночный тормоз.

Когда нужна регулировка привода стояночного тормоза

Стояночный тормоз в авто выполняет две важные функции. Он не только удерживает автомобиль неподвижно во время стоянки и остановки, но и дублирует гидравлическую тормозную систему. Согласно действующим нормативам все автотранспортные средства в обязательном порядке комплектуются дублирующим механизмом торможения, который позволит остановить автомобиль при отказе основной системы.

Многие отечественные автолюбители не используют стояночный тормоз (или пользуются им крайне редко). Во время стоянки они оставляют машину на передаче (механическая КПП) или устанавливают рычаг переключения АКПП в положение «паркинг». Существует ошибочное мнение, что таким образом они защищают ручник от ускоренного износа.

В тоже время, любые механизмы лучше сохраняют свою работоспособность при постоянном использовании. Если стояночный тормоз с механическим приводов или с электрическим управлением работает редко, то первым элементом, который выходит из строя является трос. Такая неисправность снижает эффективность всего механизма торможения задних колес.

Пользоваться стояночным тормозом необходимо для того, чтобы обеспечить безопасность транспортного средства во время стоянки.

Владельцы автомобилей с АКПП наверняка слышали неприятный скрежет и чувствовали небольшой толчок автомобиля, если попытать поставить рычаг переключения передач в положение «Паркинг», не дожидаясь полной остановки машины.

Так срабатывает стопорная система трансмиссии. Она не может гарантировать удержание автомобиля во время стоянки при высоких нагрузках.

Если рассматривать авто с «механикой», то стоит отметить, что при включенной передаче во время стоянки образуется жесткая связь неработающего двигателя с ведущими колесами. При сильном воздействии (к примеру, когда тяжелый автомобиль стоит под уклоном) вращение колес приводит к проворачиванию элементов двигателя. Такая ситуация может стать причиной дорогостоящего ремонта ГРМ или мотора.

При некоторых обстоятельствах, наоборот, не рекомендуется затягивать ручник во время стоянки авто. Зимой после мойки или во время снега с дождем влага, попавшая в механизм привода ручного тормоза, замерзает и заклинивает его.

К факторам, способствующим потере работоспособности стояночного тормоза, можно отнести разрушение оболочки троса.

В результате попадания грязи, пыли и влаги под оплетку, а также под влиянием коррозии трос привода ручника закисает и теряет способность перемещаться внутри оболочки, а двигается вместе с ней.

Потеря подвижности троса также может происходить в результате плавления оболочки, так как привод стояночного тормоза располагается недалеко от выхлопной системы. Во всех описанных здесь случаях специалисты по ремонту автомобилей рекомендуют заменить трос ручника вместе с оболочкой.

Еще одной часто встречающейся неисправностью привода стояночного тормоза является чрезмерное растяжение троса.

При этом не получится сделать нормальную регулировку ручника, поэтому он не сможет удерживать автомобиль в неподвижном состоянии.

К тому же, слишком растянутые тросы мешают корректной работе задних тормозных механизмов. После замены привода ручника в обязательном порядке проводится регулировка его натяжения.

Как понять, что привод стояночного тормоза нуждается в регулировке

Специалисты рекомендуют диагностировать состояние стояночного тормоза каждые 30 тыс. км пробега либо раз в год, если автомобиль мало эксплуатируется. Кроме того, необходимо проводить диагностику работоспособности ручника при наличии подозрений на наличие неисправности. Эта достаточно простая процедура, которая может проводиться самостоятельно.
