Что такое ЭБУ в автомобиле и для чего он нужен? Все об электронном блоке управления

ЭБУ, что это такое и какие функции он выполняет в устройстве автомобиля? Наверняка многие не слышали даже такое название.

Совершенствование автомобиля сопровождается интенсивным развитием его электронных систем управления. Одна из важнейших – система управления работы двигателя или, как ее называют, Engine Control Unit.

В качестве мозга этой системы используются блоки управления двигателем внутреннего сгорания — ЭБУ. В них запрограммированы все алгоритмы. На основании их осуществляется управление процессами, происходящими в силовой установке большинства современных автомобилей.

Именно в электронный блок управления (ЭБУ) поступают сигналы от многочисленных датчиков системы. Они обрабатываются и затем перенаправляются на ее исполнительные органы.

В результате алгоритмизации процессов достигается высокая степень оптимизации всех рабочих параметров силового агрегата в пределах всех режимов его работы. А регулированию подвергается буквально все: мощность мотора, его крутящий момент, топливный расход, качественный состав выхлопных газов, иные качественные параметры.

Программное обеспечение ЭБУ

В силу особенностей конструкции основная масса электронных блоков управления автомобильным двигателем содержит две взаимодополняющие части: аппаратную и программную. В состав аппаратной части ЭБУ входит несколько элементов. Главным является микропроцессор. Он осуществляет обработку всех входящих сигналов согласно заложенной программе с последующей выдачей команд в систему.

Сигналы снимаются с многочисленных датчиков, установленных на двигателе и фиксирующих текущие изменения состояния его работы. Изначально аналоговые сигналы с датчиков поступают в процессор в виде цифровых импульсов после их обработки аналогово-цифровым преобразователем. Вслед за этим, на основании собранной информации, генерируются команды из ЭБУ, исходящие на исполнительные механизмы двигателя.

Софт, обслуживающий работу Engine Control Unit, состоит из двух вычислительных модулей: функционального и контрольного. Задачей функционального модуля является обработка получаемых с датчиков сигналов, генерирование управляющих коррекцией процесса работы двигателя команд и отправкой их на исполняющие устройства.

Эти команды, прежде чем поступить адресату, проходят через контрольный модуль ЭБУ и при необходимости им корректируются в рамках заложенных программными средствами требований и на основании проверки входящих сигналов.

Что немаловажно, так это возможность внесения любых по сложности программных изменений, позволяющих полностью перенастроить работу электронной системы, а значит и системы в целом. Чаще всего необходимость в апгрейде ЭБУ возникает при внесенных в конструкцию двигателя или обслуживающих его систем изменениях.

Нередко необходимость корректировки возникает в связи с выявленными ошибками. В этом случае производится массовый отзыв транспортных средств с исправлением обнаруженных программных недочетов с использованием мощностей официальных дилеров.

Существуют и неофициальные прошивки ЭБУ, которые производятся сторонними компаниями и предлагаются как дополнение к средствам тюнинга двигателя, который у них клиент, желающий усовершенствовать свой автомобиль, заказывает.

Среди причин, которые вызывают необходимость замены программного обеспечения блока управления ДВС, может быть и монтаж на него турбонагнетателя. Оборудования, позволяющего перейти на использование альтернативных видов топлива, иных нововведений, изначально не предусмотренных производителем, но изменяющих характер работы двигателя.

Функции ЭБУ

Обычно среди функций блока управления двигателем выделяется ряд основных, которые ЭБУ призван выполнять, это:

• регулирование процесса топливного впрыска;

• регламентирование ориентации заслонки дросселя, как на рабочем, так и на холостом ходу двигателя;

• координация процесса зажигания;

• управление работой двигателя с оптимизацией состава выхлопных газов;

• контроль и управление возвратом в систему части отработавших газов, их рециркуляция;

• управление процессом рекуперации бензиновых паров;

• контроль над установкой и соблюдением благоприятных для работы двигателя в разных режимах его нагрузки фаз газораспределения;

• контроль над соблюдением температурного режима работы двигателя с его корректировкой.

В процессе работы, электронный блок ЭБУ, управляет двигателем интенсивно обмениваясь информацией с остальными электронными системами автомобиля. Тем самым координируя при поступлении соответствующих данных работу мотора.

В наиболее продвинутых моделях автомобилей в качестве информационных доноров ЭБУ могут выступать модули управления комплексом систем активной и пассивной безопасности автомобиля, автоматической коробкой передач, адаптивной подвеской, системами повышения комфорта.

Для стандартизации режима обмена данными все управляющие процессы между совокупностью разнородных по назначению электронных систем осуществляются через CAN-шину (Controller Area Network).

Эбу – что это такое в автомобиле

Двигатели внутреннего сгорания постоянно усовершенствуются. Чуть больше полувека назад, человек мог воздействовать на их работу только механически, сейчас же вся работа основана на электронике. ЭБУ  что это такое, для чего он применяется и какое отношение имеет к этому? Обо всем этом вы узнаете из этой статьи.

Для чего нужен ЭБУ

Электронный блок управления двигателем, представляет собой небольшое устройство, предназначенное для поддержания нужных параметров двигателя во время работы. Изначально, это устройство пришло на смену управляющим устройствам карбюратора, как контроллер, который регулирует нужное количество, а также качество смеси.

Со временем, ЭБУ эволюционировал до устройства, которое контролирует практически все бортовую сеть автомобиля. Он принимает информацию с разных датчиков, а соответственно, влияет на все: УОЗ, топливную систему, фары, КПП и многое другое.

Цель его создания состоит в том, чтобы сделать автомобиль экономичнее, быстрее, а наравне с этим, исключить большое количество вредных выбросов в атмосферу.

Как вы поняли, этот блок является очень важным, а значит, без него ваш автомобиль просто становится грудой железа, именно поэтому важно знать о нем как можно больше. Самое время перечислить основные параметры, которые влияют на его работу:

1. Температура мотора
2. Внешняя температура
3. Количество кислорода и топлива, а также наблюдение за холостым ходом двигателя
4. Различные датчики, имеющие отношение к безопасности колес
5. Скорость движения
6. Угловые положения таких механизмов, как дроссельная заслонка и педаль газа, а также коленчатого вала.
7. Датчики контроля над техническими жидкостями, системой кондиционирования.
8. Бортовое напряжение, а также контроль над потребителями электрической энергии.

Все это является стандартным набором, но достаточно влияет на работу двигателя. Чем авто дороже, тем больше это количество датчиков. Есть системы, которые имеют тесную связь с магнитолой, а также бортовым компьютером и выводят их на общую работу, а есть и те, которые влияют на работу пневматической подвески.

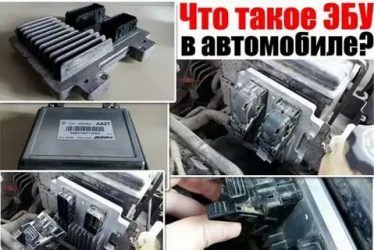

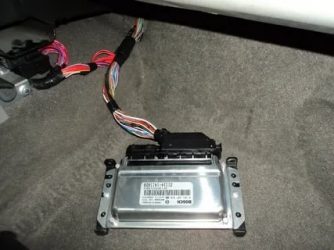

Как выглядит ЭБУ

Многим покажется, что ЭБУ выглядит как мощный компьютер или ноутбук, в который напичкано такое количество информации, что его размеры из-за этого возрастают. На самом деле это не так и он представляет собой очень даже компактное устройство.

Начнем с того, из чего изготавливается данный блок. В природе существует только два материала, применяемые в автомобилестроении – это металл и пластик. На автомобилях отечественного производства применяются именно пластиковые контроллеры, а на многих иномарках в металлическом корпусе. В целом их функция идентична и принципиальной разницы между ними нет.

Внутри корпуса устанавливается электронная плата, которая и представляет собой миниатюрный компьютер, способный выполнять большое количество вычислений за доли секунд.

Снаружи корпуса выводятся два разъема:

• CAN, который отвечает за подключение к шине, которые приходят с различных датчиков
• OBD разъем нужный для подключения маршрутных или диагностических компьютеров.

Естественно основой корпуса служит металл, на котором расположен радиатор для отвода тепла.

Дело в том, что при такой ускоренной работе и температурных воздействий двигателя плата может нагреться, что существенно повлияет на ее работу.

Если говорить о размерах то блок представляет собой прямоугольную коробку, 30х30 сантиметров и высотой примерно 5-8 сантиметров. Не так уж и много для такого устройства. Попробуйте сравнить его с множеством других компьютеров. Помимо этого, его размеры с каждым годом становятся все меньше.

Что находится внутри ЭБУ

Вы уже поняли, что это плата. Но что она содержит? А все просто, внутри установлена память ППЗУ, которая обрабатывает длинные данные и хранит их при необходимости, ОЗУ – для обработки очень быстры данных и ЭРПЗУ – для временных данных, например, сигнализации или различных блокировок.

Принцип работы всех этих устройств предельно прост: они получают информацию с датчиков, обрабатывают ее, делая необходимые вычисления, и отправляют на исполнительные устройства, которые делают то, что нужно для улучшения работы.

Где находится контроллер

Для расположения применяется всего два места – это салон автомобиля и подкапотное пространство. Очень редкий случай – багажник. Однако самым неудачным местом является именно подкапотное пространство. Все дело в том, что там может находиться грязь, снег, влага, которые негативно сказываются на работе процессора. Кроме того, от мотора постоянно исходит большое количества тепла, которое ЭБУ явно не нужно.

Что такое прошивка ЭБУ

Прошивкой называют программное обеспечение, которое и используется для обработки всех данных. Чтобы вам было проще – это тот же Windows на вашем компьютере с набором необходимых опций. От того, какой он будет стоять зависит многое.

Многие люди занимаются чип-тюнингом, который меняет параметры вычислений и регулирует работу двигателя на более продуктивный режим или же на экономный. Для этого, они подключают контроллер к специальному компьютеру и загружают все необходимые для этого данные. Конечно, в случае его механической поломки, никакая прошивка уже не поможет.
