Надежность техники зависит не только от таланта, способностей инженеров и конструкторов. Необходимо, чтобы водитель соблюдал рекомендации производителя автомобиля в процессе эксплуатации. С особой осторожностью надо относиться к трансмиссии DSG, которая снискала «славу» надежного узла. Выполнение несложных требований поможет избежать технических проблем. Доказано, что аккуратное обращение с РКПП способно в полтора-два раза увеличить ее ресурс. Значительно проще изначально проявлять внимание к сложному узлу, чем тратить время, деньги на устранение последствий своего халатного отношения к технике.

Советы от профессиональных мастеров

В специализированных сервисных центрах достаточно давно занимаются обслуживанием, ремонтом роботизированных коробок передач, прекрасно знают конструктивные особенности, слабые места каждой модификации. Ниже представлен перечень рекомендаций, в котором собраны советы механиков водителям, основанные на реальном опыте:

1. Не стоит сразу после запуска силового агрегата трогаться с места. Зимой хотя бы несколько минут прогрейте мотор, при этом прогревается масло в коробке передач. Старайтесь не спеша ехать хотя бы пару минут при выезде с паркинга, не ускоряйтесь резко.
2. Целесообразным действием считается разгрузка узла во время стоянки. Следует задействовать «ручник», одновременно удерживая педаль тормоза. Затем рычаг коробки переводится в положение «N» и отпускается педаль тормоза. Далее одновременно с нажатием педали тормоза рычаг фиксируется в положении «Р».
3. Не способствует долговечности коробки DSG агрессивный стиль вождения. Никто не говорит о том, что нельзя резко ускоряться, но постоянно ездить в таком ритме не следует. Любите спортивный стиль езды? Тогда покупайте машину с «механикой».
4. Заметно сокращают ресурс коробки «пробуксовки». Старайтесь с особой осторожностью передвигаться по снегу, льду. Если возникла необходимость выбраться из снежного плена, используйте ручной режим трансмиссии.
5. Проявляйте должное внимание к РКПП в пробках. Оптимальным для таких ситуаций также считается ручной режим. В таком случае DSG не будет переключаться на повышенную передачу. Этот разумный алгоритм движения в пробках позволит избежать лишней нагрузки.
6. Обращаем внимание автолюбителей на тот факт, что нежелательно продолжительное время давать работать силовому агрегату при нажатой педали тормоза на холостом ходу. Следите за исправностью «ручника», чтобы всегда была возможность поставить на него авто. При этом рычаг переводится в положение «P». Как долго должна продолжаться стоянка, чтобы водитель предпринял такие действия? Если вы уверены, что остановка займет более двух-трех минут, имеет смысл разгружать трансмиссию. Думаете, это сильно сложно? Для осуществления процедуры вполне достаточно двух секунд! Если же вы знаете, что стоянка продлится лишь минуту-две, тогда нет смысла менять положение рычага. Оставляйте его в режиме «D», постоянно удерживая ногу на педали тормоза. Если же нет возможности удерживать тормоз ногой, тогда задействуйте режим «N», включая «ручник».
7. Не забывайте о необходимости регулярного обслуживания DSG. При проведении каждого ТО, мастера должны проверять уровень масла, оценивать его состояние. Соблюдайте предписания производителя, касающиеся периодичности замены масла. Используйте только те материалы, которые соответствуют допускам автоконцерна.

Конкретные результаты

Чего добьется водитель при таком отношении с DSG? Вполне реального продления эксплуатационного ресурса. Реалии показывают, что с первым ремонтом РКПП бережливые автовладельцы сталкиваются через 180-220 тыс. км пробега. Эта информация абсолютно достоверна, так как, мастерам приходится обслуживать технику, которая при таком пробеге оставалась в руках одного владельца.

Если же этими советами пренебрегать, постоянно подвергать перегрузкам «проблемный» узел, то с необходимостью ремонта вполне можно столкнуться уже через 30-40 тыс. км. Помните, что трансмиссию можно очень легко «уложить». Поэтому задумывайтесь, когда покупаете автомобиль с трансмиссией DSG.

Такая КПП идеально подходит для комфортных поездок в спокойном темпе, для людей, ценящих ее топливную экономичность.

Как ездить на DSG, чтобы она не ломалась

• Есть также автолюбители, которые самостоятельно пытаются восстанавливать такой сложный элемент, как роботизированная коробка. Но здесь надо понимать, что даже при стандартной замене сцепления DSG нужен целый ряд условий, чтобы мероприятие увенчалось полным успехом.
• Буксировка машины с DSG значительно сложнее, чем выполнение этой задачи при перемещении авто со стандартной «механикой». Как сделать это правильно и не повредить капризную коробку-робот — читаем далее.
• Коробка DSG обладает всеми преимуществами «механики» и «автомата». Она отличается прекрасными эксплуатационными характеристиками и весьма надежна. Но даже в этой КПП периодически возникают неисправности, доставляющие головную боль владельцу.
• В случае выгорания платы мехатроника гораздо дешевле заменить только один поврежденный узел, чем покупать новый блок управления в сборе. Для профессионального техцентра подобная процедура является штатной операцией.
• Ремонт электрогидравлической части мехатроника может быть вызван различными причинами. Одной из самых распространенных является трещина в корпусе гидроаккумулятора. Если ее вовремя не устранить, последует его разрушение с серьезным повреждением всего блока мехатроника.
• Соленоиды, расположенные в электрогидравлическом блоке мехатроника DSG, отвечают за реализацию многих функций в работе всей КПП. Поэтому в случае появления сбоев в их работе (например, залипания), требуется их незамедлительная замена.
• Динамика в движении и экономия топлива против внушительной стоимости ремонта. Какие «за» и «против» существуют при выборе машины с кпп DSG. Чему отдать предпочтение? Проверенной «механике» или «автомату» иди высокотехнологичной РКПП? Читаем далее.

DSG коробка передач: что это за трансмиссия такая, и какие у нее преимущества?

Коробка передач DSG впервые была выпущена фирмой «Фольксваген» 10 лет назад. В настоящее время все больше выпускается автомобилей с такой коробкой передач.

Однако для многих автолюбителей конструкция этого типа трансмиссии до сих пор остается загадкой. Поэтому многих водителей интересует конструкция DSG коробки передач, что это такое, и чем она отличается от уже привычной «механики» или «автомата». В этой статье мы попробуем разобраться в этих вопросах.

DSG коробка передач, что это такое?

По сути коробка DSG – это результат совмещения двух механических коробок передач с электроникой, которая выполняет функции «автомата». Главной особенностью DSG по сравнению с другими трансмиссиями является наличие двух дисков сцепления, что позволяет ей переключать передачи с одной на другую быстро и практически незаметно для водителя.

Более того автомобиль получает возможность быстро разгоняться, даже быстрее чем та же механика. Без каких либо потерь мощности двигателя, что нельзя сказать об автоматической коробке передач с одним диском сцепления. Помимо этого данная коробка на 10% более эффективно расходует горючее, чем та же механика, и уж тем более автомат.

Как мы уже говорили выше, электроника переключает передачи сама, от водителя то и требуется, что регулировать скорость педалью газа. Для управления автомобилем у водителя имеются две педали: газа и тормоза, а также рычаг селектора передач. Педали сцепления нет, так как коробка DSG роботизирована.

Сейчас подобной коробкой снабжают свои автомобили такие производители как Ауди, Шкода, Фольксваген. Выпускаемые коробки DSG можно разделить на два типа:

• Семиступенчатые или просто DSG-7, которые обычно ставят на автомобили класса «В» и «С» малой мощности. Такая коробка имеет «сухое» сцепление. Это экономит расход масла при обслуживании, а также снижает расход топлива, так как КПД такой коробки выше. Но делает роботизированную коробку передач менее долговечной.
• Шестиступенчатые или DSG-6, как правило, устанавливают на более мощные автомобили, часто это спорткары или гоночные модели авто. Такая коробка основана на сцеплении «мокрого» типа и требует много масла, процедура замены которого сложна и дорогостояща. Помимо этого КПД у данной коробки ниже, чем в той же DSG-7. Однако наличие такого сцепления значительно повышает длительность эксплуатации подобной коробки передач.

Принцип работы DSG

Принцип работы такой коробки передач основан на прямом переключении передач. По сути это две коробки передач внутри одной:

• Одна коробка отвечает за четные передачи;
• Другая – за нечетные.

Каждая из коробок наделена своим сцеплением, которые работают одновременно.

Смотрим полезное видео, принцип работы DSG:

Конструкция позволяет, например, при движении на первой (нечетной) передаче сразу же подключать к сцеплению вторую (четную) передачу. И она будет вращаться вхолостую до тех пор, пока обороты двигателя не достигнут точки включения следующей передачи. Как только этот момент настанет, происходит переключение на вторую передачу, а именно срабатывает следующий механизм:

• Электроника с помощью гидравлического привода отключает сцепление четной передачи.
• Наряду с этим подключает сцепление следующей, нечетной передачи.
• А далее с помощью крутящего момента подготавливает третью, нечетную передачу, которая также работает вхолостую до своего подключения.

Таким образом, машина с помощью электроники переключает передачи и набирает скорость без разрывов мощности и практически незаметно. И все это при минимальных потерях энергии, так как двигатель при переключении неразрывно связан с коробкой передач.

Следует отметить, что время, на которое двигатель перестает взаимодействовать с трансмиссией, составляет всего около 100 миллисекунд. Если скорость автомобиля начинает падать, то процесс переключения передач происходит в обратную сторону, но для этого требуется значительно больше времени, около 500 миллисекунд. Так как изначально в DSG готовится включиться именно повышенная передача, поэтому при снижении скорости требуется дополнительно время для изменения передачи.

Если же водитель не желает пользоваться роботизированным функциям коробки передач, то он в любой момент может их отключить, и перевести работу автомобиля в ручной режим переключения передач, аналогичный типтронику в АКПП. И такая функция встречается во всех роботизированных коробках передач.

Полезное видео, что такое коробка передач DSG, обязательно смотрим:

Однако некоторые владельцы таких авто жалуются, что их автомобиль либо резко стартует, либо набирает скорость рывками всего при нескольких десятках тысяч километрах пробега. При этом такие погрешности езды списываются ими на особенности работы коробки DSG. Рассмотрим эти моменты поподробнее ниже.

Признаки неисправности DSG коробки передач

Коробка передач DSG, в некотором смысле, хрупкая конструкция. Она чувствительна к изменениям температуры внешней среды, особенно в зимнее время. Помимо этого она чувствительна к скорости и интенсивности нагрева мотора, качеству топлива и масла, рабочим нагрузкам на двигатель.

Первым начинает страдать сцепление, особенно в семиступенчатой коробке, у которой оно «сухое». Проблемы могут быть связаны с износом корзины, ведомого диска, вилки сцепления, выжимного подшипника. Признаки таких дефектов проявляются в пробуксовке сцепления, в результате чего автомобиль не сразу стартует с места и плохо берет разгон. При переключении передач машина начинает дергаться.

Вторыми по значимости являются проблемы в работе электромеханики, когда страдает привод переключения передач и сцепления. Связаны они с разрывами в цепи электродвигателя в результате износа так называемых «щеток». Такая поломка обычно проявляется в том, что во время начала движения автомобиль дергается и резко стартует с места. Эта же картина наблюдается, если сцепление настроено неверно. В любом случае, чтобы точно определить причину резких стартов лучше всего провести диагностику авто.

Также электромеханика может страдать из-за повышения температуры при работе двигателя. Высокая температура внутри узла приводит к выгоранию контактов. Это вызывает сбой в работе клапанов и датчиков.

Другая причина сбоев работы датчиков — это их засорение. В первую очередь это относится к датчикам холла, которые словно магнит притягивают к себе мелкую металлическую пыль, а она, как известно, всегда образуется в процессе износа деталей.

При засорении датчика, работающего по принципу холла, может случиться так, что он попросту перестанет получать достоверные данные от узла коробки. Что незамедлительно скажется на работе трансмиссии. Например, откажет включаться одна из передач. В самых запущенных случаях машина будет ездить только на одной передаче.

Помимо этого металлическая пыль может забиваться в каналы гидравлического привода. Тем самым наносить непоправимые повреждения узлам коробки. Результатом этого становится пробуксовка автомобиля, а иногда и полная его остановка.

Каких правил рекомендуют придерживаться производители при эксплуатации коробки DSG?

Чтобы увеличить срок службы автомобиля, на котором стоит такая коробка передач, производители рекомендуют придерживаться нескольких простых правил:

• Следить за качеством топлива;
• Ездить по дорогам с качественным асфальтом, очищенным от наледи и снега.

При нарушении этих условий фирма-производитель не гарантирует качественной и длительной работы коробки DSG. Помимо этого езда на автомобиле в пробках также плохо отражается на работе коробки передач, так как постоянные переключения на низких скоростях приводят к износу блока нечетных передач, особенно в семиступенчатой коробке.

Еще видео, 5 вещей которые не стоит делать с роботизированной коробкой передач, обязательно смотрим:

Многие водители согласятся, что условия эксплуатации, выдвинутые производителями авто с коробкой DSG, выполнить в отечественных реалиях сложно, учитывая качество топлива, состояние дорог и транспортную загруженность современных городов.

Резюмируя все выше сказанное, можно сделать вывод, что автомобиль с коробкой DSG вполне комфортен в эксплуатации в течение 5 лет, пока он находится на гарантийном обслуживании у производителя. Если такой автомобиль старше 5 лет, приобретать его на вторичном рынке не рекомендуется, так как вышедшая из строя коробка DSG из-за своей сложной конструкции часто не подлежит ремонту. А установка на автомобиль новой трансмиссии чувствительно ударит по кошельку автовладельца.

DSG коробка передач: что это за устройство и возникают ли с ним проблемы — Авто Мото Спец

Когда произносят DirektSchaltGetriebe, сразу почему-то вспоминаются темные времена Третьего рейха и отдел Аненербе, Высшие Неизвестные и прочая оккультная чушь секретного отдела СС. На самом деле все гораздо безобиднее. Высшие неизвестные — это принципиально другие коробки передач с синхронизированным переключением, название которых в английской интерпретации звучит более успокаивающе — Direct Shift Gearbox, DSG. Это новое слово в автомобильной инженерии, его написала в скрижалях истории компания Volkswagen AG и первой в мире запустила в серийное производство.

Высшие Неизвестные, или что это такое — DSG коробка передач?

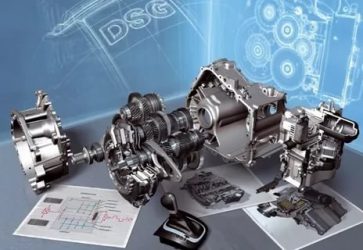

На фото — Direct Shift Gearbox (DSG) или новое слово в автомобильной инженерии

Со всеми претензиями и придирками к этой конструкции, это самая совершенная коробка передач на планете Земля. Высшая ступень эволюции трансмиссии, неизвестная для многих и страшная для конкурентов. Из-за высокого уровня конкуренции, пожалуй, и возникают все разговоры о ее несостоятельности. DSG коробка передач уже занесла перо, чтобы подписать приговор всем существующим автоматическим, вариаторным и механическим трансмиссиям. Чем же так насолили остальные коробки инженерам из Фольксвагена?

Механическая коробка передач это продуманный и хорошо адаптированный к современным мощным высокооборотным моторам механизм. При филигранном использовании она обеспечивает точное и четкое включение передач, довольно широкий диапазон ступеней передаточных отношений, но плохо в ней одно — нужно постоянно работать рычагом, причем улавливая обороты двигателя буквально интуитивно. Иначе при одном неточном движении, одном неаккуратном броске сцепления, автомобиль дергается, теряется комфорт, а главное — драгоценные секунды и крутящий момент.

Гидромеханический автомат, вроде бы, был вызван решить эти проблемы, но принес только новые. Да, гидротрансформатор безукоризненно сглаживает все рывки при переключении передач, выравнивает силу тяги, но цена этого комфорта — потеря огромного количества мощности, перерасход топлива, как следствие, КПД этой парочки, двигателя и АКПП, падает на непростительно низкий уровень.

Большие надежды возлагались на роботизированную трансмиссию с электрическим приводом сцепления и переключения передач, но они не оправдались ни по комфорту, ни по потерям мощности.

ролик о роботизированной коробке передач DSG

А инженеры VW AG долго не мудрили. Все, чего не хватало коробке передач для оптимальной работы — это еще одной коробки передач и еще одного сцепления. DirektSchaltGetriebe, DSG, работает именно по такому принципу. Пока идет разгон и включена нечетная первая передача, четная, вторая, уже тоже включена, но не подсоединена к маховику коленвала.

Передача, другими словами, «предвключена», поэтому такие коробки еще называют преселективными. Как только наступает момент переключения на повышенную, четную, передачу, достаточно просто разомкнуть одно сцепление и сомкнуть другое.

Это занимает доли секунды, не происходит никакого разрыва потока мощности, автомобиль практически не ощущает никаких рывков и перепадов в разгонной динамике, и вот как этого удалось достичь конструктивно.

Устройство и проблемы DSG коробки передач

DirektSchaltGetriebe — двухконтурная коробка передач, а это значит, что она имеет целых 5 валов и целых 2 сцепления. Сцепления могут быть мокрыми и сухими, это зависит от того, к какому двигателю КПП прикручена и сколько в ней ступеней. Управление такой коробкой может производиться и в ручном режиме — при помощи системы Triptronic или подрулевыми переключателями, как на большинстве спортивных автомобилей.

По плавности срабатывания DSG ничем не отличается от АКПП, а по динамике разгона не уступает механике с самым опытным драйвером. И это бесспорный факт. Была проведена масса испытаний и сравнительных тестов, в ходе которых коробка DSG показала свое превосходство над механикой как на спортивном треке, так и по частоте заездов на заправку. Разница в расходе топлива при эксплуатации VW Golf R32 с обеими коробками, ручной и DSG, составила ни много ни мало — 1,3 литра на сотню.

А все за счет экономии крутящего момента, причем тот же Golf R32 разгоняется до сотни за 6,4 с, а с механикой — за 6,6 с, но на максимальной скорости разница в КПП не видна — 247 км/ч.

КПП DSG является двухконтурной, что говорит о наличии в ней целых 5 валов и целых 2 сцеплений

Существуют два вида коробок DSG — с мокрым и сухим сцеплениями. Мокрое сцепление имеет свои минусы в том, что определенное количество энергии двигателя тратится на преодоление сопротивления масляной ванны. Как правило, это шестиступенчатая DSG, а устанавливают ее на автомобили с более высоким крутящим моментом и, соответственно, более мощные. DSG6 установлена на Фольксваген и Шкоду Октавия с крутящим моментом выше 250 Нм и до 350 Нм. Только на мощных и объемных двигателях шестиступенчатая DSG имеет смысл.

В 2008 году Фольксваген представил семиступенчатую DSG7 для двигателей меньшей мощности и меньшего объема. С тех пор появилась возможность устанавливать эти коробки на малокубатурные автомобили объемом 1200, 1400 см³. В 7-ступенчатой трансмиссии установлено сухое сцепление, поэтому исключена потеря мощности за счет масляной ванны. После 2008 года изменилась конструкция и шестиступенчатых коробок.

На масляном насосе гидросистемы был применен электропривод, что позволило повысить КПД двигателя еще на несколько процентов.

Проблемы с DSG-коробкой отмечают, судя по отзывам, только в том случае, когда не соблюдаются регламенты обслуживания, замены масла, эксплуатацией вразрез с инструкцией. Ремонт такой коробки будет не дешевле, чем автомата. В холодное время года эта коробка требует прогрева, иначе могут быть толчки и рывки при переключении с первой на вторую передачу до тех пор, пока коробка не прогреется.

Еще один минус 7-ступенчатой DSG в том, что ее не используют с мощными моторами. Максимум — 122-сильный 1,4 TSI с двумя наддувами или дизель 1,9 TDI на 109 сил.

Тем не менее, выбора никто не лишает — купить тот же Пассат, Гольф, Октавию, или Ауди можно как с традиционной механикой, с гидромеханическим автоматом, или с Высшими Неизвестными DirektSchaltGetriebe, преселективными DSG коробками передач.

Что такое коробка передач DSG: плюсы и минусы, за что критикуют, отзывы

Автомат коробка  ДСГ (DSG) позволяет экономить топливо лучше других коробок, полностью реализовывает весь крутящий момент двигателя, в то время как гидротрансформаторнная коробка наоборот съедает 10-15%!мощности.

Так же к плюсам нужно отнести способность переключать передачи без разрыва мощности, что добавляет безопасности на скользком покрытии. И имеет такая трансмиссия только один недостаток – надежность.

Но и с этим можно мириться, так как покупателям новых автомобилей производитель дает гарантию до 100 тис. км на все основные узлы и DSG в том числе. Зная это, можно смело кататься до конца гарантийного периода без страха за свой автомобиль.

Разновидности DSG

В настоящее время различают два вида коробки DSG:

• шестиступенчатая;
• семиступенчатая.

Общая схема 6-ти и 7-ми ступенчатой DSG

Изначально преселективная АКПП  была шестиступенчатой. В ней применяется двойное сцепление мокрого типа (в обиходе — «мокрое»). Сцепление постоянно находится в масле, которое обеспечивает смазку деталей и охлаждение дисков, что, в свою очередь, повышает его ресурс.

В отличие от шестиступенчатой, сцепление у 7-ми ступенчатой DSG «сухое», и масла для данной АКПП требуется раза в три меньше. Масляный насос с гидравлическим приводом заменен здесь на электрический, что позволяет снизить энергозатраты и повысить топливную экономичность двигателя. Зато ресурс сцепления будет ниже.

Трансмиссия DSG 6

АКПП DSG 6 не является последней моделью из ряда роботизированных трансмиссий от Volkswagen. Но она считается более мощной – крутящий момент двигателя составляет 350 Нм.

Сегодня данная КПП устанавливается на автомобили следующих марок:

• Volkswagen (Golf, Passat, Jetta, Touran, Tiguan);
• Skoda (Superb, Octavia);
• Audi (А3, Q3, TT);
• Seat (Toledo, Alhambra).

Трансмиссия DSG 7

Седьмая модель DSG появилась спустя три года после шестой и была сделана специально для бюджетных автомобилей. DSG 6 отличается большим весом (около 95 килограмм) и большим объемом трансмиссионного масла. DSG 7 весит около 70 килограмм и имеет меньший объем масла, что положительно отражается на расходе топлива и стоимости регулярного обслуживания.

Устройство 7- ми ступенчатой DSG

DSG 7 устанавливается на автомобили, оснащенные двигателем с крутящим моментом до 250 Нм. К ним относятся следующие модели:

• Volkswagen (Golf, Passat, Transporter, Caddy);
• Skoda (Fabia, Superb, Octavia);
• Audi (А3, Q3, TT);
• Seat (Ibiza, Leon, Altea).

По устройству «сухая» DSG ничем не отличается от «мокрой». В ее основе лежат: первый и второй вторичные валы, главная передача, масляный фильтр, маховик и блок Мехатроника. Особенностью же этой АКПП является наличие двух сухих фрикционных муфт сцепления, работающих не в масляной ванне. Такое техническое новшество позволило значительно повысить КПД коробки.

Как устроена КПП DSG?

На данный момент существует две модификации трансмиссии: шестиступенчатая с «мокрым» сцеплением и семискоростная. Каждая имеет какие-то особенности или недостатки, но о них немного позже. 7-ступенчатая состоит из:

1. Первого выходного вала.
2. Второго выходного вала.
3. Главной передачи.
4. Первичного вала.
5. Mechatronic.
6. Масляного фильтра.

Первыми автомобилями с DSG стали машины линейки Volkswagen AG. Именно они вышли с конвейера и разгласили всему миру об этой технологии. На заводе и по сей день изготавливают данную КПП. Итак, что такое коробка DSG? Она представляет собой 5 валов, которые соединены шестернями и 2 сцеплениями. Этой технологией они образуют своеобразным механизм, который сильно отличается от классических коробок передач. Именно он отвечает за быстрый разгон автомобиля и большую скорость, как в машинах с механикой.

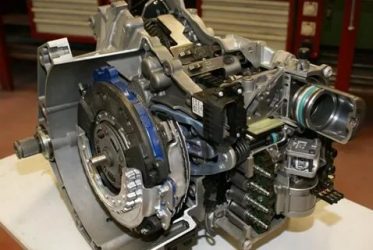

Внутреннее устройство DSG

Благодаря тому, что переключение передач происходит очень быстро, КПП DSG начали внедрять в спортивные автомобили, где это очень важно.

Коробка дсг (DSG)

В переводе с английского языка DSG (Direct Shift Gearbox) означает коробка передач прямого переключения.

Прежде чем перейти к описанию устройства следует внести ясность. Видов роботизированных коробок много и у разных производителей они называются по-разному (например у форд PowerShift). Хотя не секрет что устройство всех схожее, отличаются лишь нюансы.

Чтобы понять принцип действия коробки ДСГ (DSG) нужно представить две механические коробки соединенные воедино. В такой трансмиссии, установлены следующие компоненты:

• два сцепления;
• два набора входящих и выходящих валов и шестеренок;
• мехатроник.

Рекомендуем:  Какая коробка передач лучше: автомат, робот или вариатор?

Не зря выше было сказано про две коробки передач, потому что в роботизированной коробке DSG одновременно включены две передачи. Но одно сцепление разомкнуто. Поэтому вторая передача находится в ждущем режиме.

Когда появляется необходимость включить следующую передачу разомкнутое сцепление смыкается, а то что включено начинает разъединяться. При этом, происходит беспрерывная передача крутящего момента на колеса.

Всем процессом управление заведует мехатроник. Это набор из гидравлических приводов, электромоторов и микропроцессорной системы управления.

Он отслеживает по многочисленным датчикам какую передач нужно включать следующей и подготавливает ее на втором валу.

Благо передачи идут по очереди, на одном валу четные, а на другом нечетные. Следует отметить, что коробка дсг бывает двух типов:

1. «мокрая» шестиступенчатая;
2. «сухая» семиступенчатая.

Схема 6-ти ступенчатой роботизированной коробки передач с (мокрым) сцеплением

Существенных различий между типами коробок немного, но они есть. Просто первой компания VAG создала семиступенчатую коробку. Она была экономичной, быстрой, технологичной, но сцепление было сухим, и из-за этого ресурс был крайне низок.

Схема 7-ми ступенчатой роботизированной коробки передач с (сухим) сцеплением

Часто такие коробки дсг ломались при пробеге до 80 тыс. км. Этот показатель ресурса для нашей страны, так как в Европе совсем другие условия эксплуатации (более щадящие).

Шестиступеначатую коробку DSG можно рассматривать как следующую ступень развития роботизированных коробок. В ней «сухое» сцепление заменено на «мокрое», с подачей масла специальным электрическим насосом.

Этот шаг позволил значительно увеличил ресурс роботизированных коробок, где-то на 30-40%! Так же данное решение позволило поднять силу крутящего момента перевариваемое коробкой с 250 Нм до 350 Нм. Что повлекло за собой возможность установки таких коробок на автомобили D класса (WV Passat, Skoda Superb).

Кроме того, концерн все время работает над улучшением всех характеристик, в том числе и надежности. Роботизированные коробки передач уже прошли несколько поколений своего производства и на данный момент их ресурс приближается к 150 — 170 тыс. км.

Отличия двух поколений DSG

АКПП DSG несомненно является одной из самых совершенных коробок передач. Но, несмотря на явные плюсы, у нее имеются и минусы. Разберем их более подробно, при этом уделим отдельное внимание как «мокрой», так и «сухой» АКПП.

Главное различие в DSG двух поколений обуславливается величиной передаваемого момента. Это связано с типом автомобилей, на которые устанавливаются коробки. Про вес коробки, потребление масла и топливную экономичность уже было написано выше. Седьмая модель в этом плане будет лучше. А вот больший срок службы и более высокую надежность обеспечит шестиступенчатая коробка.

Рекомендуем:  Выбор полусинтетического моторного масла

Теперь непосредственно о том, какие преимущества характеризуют АКПП DSG.

1. Быстрота переключения передач.
2. Высокая динамика разгона за счет практически непрерывного поступления крутящего момента на колеса автомобиля.
3. Плавность движения автомобиля за счет того, что переключение скоростей происходит без рывков.
4. Возможность работы как в автоматическом режиме, так и в режиме ручного переключения передач, что дает водителю возможность самостоятельно выбирать стиль движения.

Теперь что касается отрицательных качеств DSG.

1. Общая сложность конструкции и, как следствие, увеличение общей стоимости автомобиля, а также снижение  ресурса эксплуатации.
2. Сложность ремонта.
3. Дорогостоящая и сложная замена масла, особенно в шестиступенчатой DSG.
4. В DSG 7 процесс переключения передач вверх или вниз может быть не столь плавным. Это связано с особенностями работы сухого сцепления.
5. Неудобство эксплуатации автомобиля в пробках, так как при остановках рекомендуется переходить на нейтральную передачу.

(5 4,00

Коробка передач DSG от Фольцваген — что это такое, отзывы, применяемое масло и его замена

Новые разработки в области автоматических коробок передач дают автолюбителю большие возможности для выбора.

А с появлением на рынке роботизированной коробки передач DSG с двойным сцеплением сделать выбор становится все труднее – хочется попробовать все, чтобы найти лучшее для себя.

DSG – коробка переключения передач нового поколения, в которой сочетаются все лучшие инженерные решения и современные технологии. Разберем в статье её устройство, характеристики, виды, остановимся в том числе и на рекомендациях по эксплуатации.

Коробка передач DSG

Коробка передач DSG (с нем. Direkt Schalt Getriebe) разработана немецким концерном Volkswagen. Дословно DSG  с немецкого переводится как: «коробка прямого включения передач». Трансмиссия является разновидностью роботизированной коробки передач с применением двойного сцепления, сочетающей в себе характеристики как АКПП, так и механики. Процесс переключения передач и включения/выключения сцепления происходит автоматически, а водитель лишь выбирает необходимый режим движения с помощью рычага селектора передач.

DSG уже давно зарекомендовала себя с положительной стороны в автомобилях спортивного типа, а для обычных транспортных средств пока еще является новинкой. Другое название трансмиссии — преселективная роботизированная коробка передач с двойным сцеплением. Именно наличие двух сцеплений и отличает этот тип АКПП от других ее собратьев.

Устройство и принцип работы

Устройство АКПП данного типа следующее:

• главная передача и дифференциал;
• модуль управления Mechatronic;
• двойное сцепление;
• двухмассовый маховик;
• внутренний первичный вал;
• наружный первичный вал;
• два вторичных вала.

Особенность конструкции DSG заключается в том, что у нее присутствует два первичных и два вторичных вала. Каждый вторичный вал находится в зацеплении с соответствующему ему первичному.

Причем на одной паре валов расположены шестерни четных передач, а на другой — нечетных. Первичный вал с четными передачами выполнен полым и в него вставлен первичный вал нечетных передач.

Каждый вал соединен со «своим» сцеплением.

Переключение передач происходит следующим образом: движение автомобиля начинается на первой передаче, но вторая передача уже находится в «боевой готовности», то есть ее шестерни уже находятся в зацеплении.

Как только поступит команда о переключении на вторую передачу, нечетное сцепление разомкнется, а четное замкнется. При этом третья передача уже включается на нечетном ряду, чтобы начать работу сразу же после размыкания четного сцепления.

Переключение передач осуществляется при помощи синхронизаторов.

Устройство и принцип работы коробки передач Multitronic

Таким образом, передачи переключаются со скоростью, не доступной даже самому опытному водителю. Отсюда и название преселективная КПП (pre – заранее, select – выбор).

Говоря научным языком, благодаря этому у коробки передач DSG при переключении передач практически отсутствует разрыв потока мощности от двигателя к КПП.

Это положительно сказывается как на разгоне автомобиля, так и на топливной экономичности.

Управление сцеплением и переключением передач осуществляет блок управления. Он состоит из электронного и гидравлического модулей управления, а также датчиков. Этот блок, получивший название Мехатроник, расположен непосредственно в корпусе коробки передач.

Встроенные датчики контролируют состояние коробки передач и следят за работой основных элементов. Отслеживаемые параметры: частота вращения на входе и выходе КПП, уровень давления и температуры масла, положение вилок включения передач. На основании сигналов датчиков Мехатроник реализует алгоритм управления трансмиссией.

Коробка передач DSG: что это такое?

Роботизированные коробки ворвались в автомир так же стремительно, как и когда-то автоматические. Впервые в массовое производство и внедрение для покупателей эти коробки запустил концерн Volkswagen. Эта статья поведает о том, что такое коробка DSG, принципы ее работы, отличия с автоматом, плюсах и минусах, а также о том, что о ней говорят производители автомобилей.

Что такое коробка DSG?

DSG бывает на шесть или на семь ступеней. Первая устанавливается на более мощные автомобили, поскольку крутящий момент у нее больше. Робот на семь ступеней устанавливается на менее мощные автомобили, а также на некоторые грузовики и автобусы.

Краткая история

Впервые коробку DSG разработала компания Borg Warner. Они хотели создать идеальную КПП, которая бы совмещала все качества МКПП, автомата и вариатора и при этом не имела недостатков. Недостатки механики известны всем, у автомата – съедение мощности, а у вариатора – узкий диапазон работы. Робот должен был поглотить все эти недостатки, и плюс удешевить стоимость обслуживания и ремонта.

Но все пошло не так, как хотелось. Оказалось, что шестиступенчатая коробка не подходит для автомобилей с малой мощностью. Тогда была дополнительно разработана коробка на семь ступеней, которая подходила для таких автомобилей. Но оправдания не подтвердились, потому что она была сухая.

Год работы, испытания, доработки и новая DSG была внедрена на некоторые автомобили Фольксваген. Конечно, не обошлось без казусов, и первая партия была с дефектами. Но завод все быстро поправил и теперь робот широко применяется на многих автомобилях.

Принцип работы

Сцепление DSG на шесть ступеней — у робота «мокрого» типа (постоянно в масле). Это сделано для того, чтобы охлаждались диски и постоянно присутствовала смазка. Эта функция значительно увеличила ресурс КПП и он составляет около 300 тыс. км. При бережном использовании можно растянуть до 450 000 км.

DSG-7, или семиступенчатая коробка робот, оснащается сухим сцеплением. Это сделано для уменьшения затрат на содержание и обслуживание, но при этом увеличился износ и уменьшился ресурс.

Чем отличается робот от автоматической коробки передач?

Первое отличие — это конструктивное. Робот сделан так, чтобы автомобиль не терял мощность, и переключение передач не тормозило динамику. Второе — техническое отличие: это то, что робот по своей структуре является механикой и требует участие водителя в переключении передач.

https://www.youtube.com/watch?v=_fYC0Gynw74

Другие отличия автомата и робота:

• робот проще, чем автомат, поскольку по своей природе роботизированная коробка является механикой;
• у робота наличие электроники, которая руководит переключениями;
• экономия топлива роботом;
• возможность изменения настроек робота для разного вида и манеры езды;
• технологичность конструкции под современность;
• высокая надежность и качество робота.

Достоинствами являются:

• экономия топлива (только по сравнению с автоматом, на вариаторе экономия больше);
• мгновенное изменение передачи;
• нет потери мощности;
• высокий ресурс;
• ручное управление.

Минусы DSG:

• великая стоимость ремонта;
• дорогая стоимость замены масла (для DSG-6);
• не переносит агрессивный стиль вождения;
• стоимость автомобиля дороже.

Предложения производителей в роботизированных коробках

Производитель Volkswagen обещает доработку роботизированных коробок, поскольку они еще не доскональные.

Основной проблемой, которую ставят перед собой автопроизводители – это удешевление стоимости обслуживания и ремонта.

Оставив преимущества нужно сделать ремонт и ТО более дешевым, поскольку не каждый рядовой потребитель может позволить себе обслужить авто с такой стоимостью запасных частей и материалов.

По мнению многих экспертов, эти коробки являются будущим, хотя еще 40 лет назад они считались не перспективными и практически умершими вариантами. Сейчас они набирают сторонников и тех, кто хотел бы иметь автомобиль с коробкой DSG, но не может себе такого позволить. Но производители обещают сделать все для того, чтобы сделать максимально доступной для рядового потребителя.
