Какая лучше зависимая и независимая подвеска, в чем отличия

Всем привет! Как вы наверняка знаете, при покупке автомобиля нужно обращать внимание на широкий перечень аспектов. В их числе и тип подвески. При этом зачастую простыми автомобилистами и автоэкспертами сравнивается зависимая и независимая подвеска. У одной системы есть свои сторонники, у другой свои.

Споры о том, что лучше, кажутся бесконечными. Потому я решил вынести этот вопрос на обсуждение, так что смело оставляйте свои отзывы, комментируйте и задавайте вопросы. Попробуем вместе определить, какая лучше и кому отдать предпочтение.

Каждый автомобилист хочет, чтобы его машина ехала плавно и аккуратно. Но также возникает естественное желание получить транспортное средство, способное преодолевать бездорожье и ездить по обычному асфальту, сохраняя одинаково устойчивое и комфортное состояние.

Понятие о подвеске

Прежде чем говорить про плюсы и минусы, а также превосходство одной подвески над другой, если это возможно, предлагаю разобраться в сути понятия подвески.

Подвеской называют компонент автомобиля, который входит в состав шасси. Это промежуточное звено, располагающееся между дорожным покрытием и кузовной частью шасси транспортного средства. Работа подвески заключается в том, чтобы преобразовывать в упругое перемещение все те удары, с которыми приходится сталкиваться колесам машины по ходу движения. А это всевозможные ухабы, ямы, неровности и пр. То есть подвеска гасит энергию от ударов и повышает плавность хода.

При этом различают конструкцию передней и задней подвески. Их можно разделить на несколько категорий. При этом ко всем конструкциям предъявляют одинаковые требования.

Автоподвеска обязана сохранять машину в горизонтально положении, вне зависимости от воздействующих сил, и гасить колебания. Плюс конструкции должны быть упругими, прочными и максимально долговечными. Иначе потребуется дорогостоящий ремонт.

Актуальная классификация предусматривает разделение подвесок на 3 категории.

• Зависимая. Бывает с продольными и поперечными рессорами, может использовать направляющие рычаги, упорную трубу. Также выделяют торсионно-рычажную конструкцию и систему типа De Dion;
• Независимая. Такие системы отличаются между собой по использованию косых и двойных расположенных поперечно рычагов, могут иметь качающиеся полуоси. Встречаются варианты с двойными и одинарными продольными рычагами и с поперечными. Но все же самым популярным вариантом считается подвеска типа МакФерсон;
• Активная или полузависимая. Здесь меняется жесткость и положение в зависимости от подаваемой команды через управляющее устройство. Активные системы делятся на пневмогидравлические, гидравлические и пневматические.

Но этого объективно мало, дабы понять, в чем разница между ними, какие существуют отличия и ход подвески какого типа предпочтительнее в плане комфорта. А также можете почитать полезный материал о проверке амортизаторов на работоспособность.

Зависимые конструкции

Сначала определим, что это такое и что значит понятие зависимости автомобильной подвески. Если говорить простым языком, то это пара противоположных колес (левое и правое), которые соединяется между собой жестко с помощью единой балки. Это один из ключевых способов, как отличить конструкции между собой. Просто взгляните, как левое и правое колесо соединяются друг с другом.

Когда начинается воздействие на одно колесо, меняется положение второго. Зависимость одного колеса от другого и объясняет название конструкции. Подобные узлы в большей степени ориентированы на автотранспортные средства, которые эксплуатируются в достаточно тяжелых эксплуатационных условиях. Зависимая подвеска крайне редко встречается на обычных легковых автомобилях, предназначенных для езды в городе. Потому отыскать машину не так просто, если вам нужна просто легковушка. Но система все равно востребована и находит свое место на рынке авто.

Зависимые узлы автоподвески имеют сильные и слабые стороны.

Начнем с недостатков. Здесь стоит выделить несколько основных пунктов:

• худшие показатели устойчивости;
• недостаточно четкая управляемость;
• сниженный уровень комфорта;
• высокие требования к покрытию на дороге, если двигаться на высокой скорости;
• низкая информативность управления.

Все это при сравнении с автомобилями, оснащенными независимым типом подвески.

Слабые стороны довольно весомые, и проявляются в больше степени на обычных автодорогах. Но если выехать в идеальные условия для такой подвески, машина покажет свой максимум.

Именно в стихии зависимой конструкции открываются ее истинные преимущества. А именно:

• Низкая стоимость обслуживания. ТО и ТР (техобслуживание и технические работы) достаточно дешевые, что позволяет заметно экономить на ремонте;
• Устойчивость к повреждениям. Такая подвеска не боится ударов, активной езды по плохим дорогам и пр. Конструкция хорошо ведет себя при сильных нагрузках;
• Высокая прочность. Независимая подвеска в этом плане не конкурент;
• Постоянный дорожный просвет. Клиренс не меняется, что дает ряд преимуществ;
• Отличная адаптация к бездорожью и плохим дорогам;
• Небольшое количество компонентов конструкции, что упрощает обслуживание и делает ремонт более доступным. Также это прямо влияет на надежность.

Как видите, в своей стихии зависимая система позволяет рассчитывать на солидный перечень достоинств. Но на обычных дорогах все не так идеально.

Независимая подвеска

В отличие от предыдущей конструкции, здесь противоположные колеса не имеют прямой конструктивной связи между собой. Каждое из колес действует и работает независимо относительно друг друга.

Подобные узлы прекрасно себя показывают при движении на трассах, в городе, великолепно ведут себя на высокой скорости. Потому независимые конструкции встречаются преимущественно на легковых автомобилях, кроссоверах и паркетниках.

Здесь тоже есть свои сильные и слабые стороны. К числу преимуществ можно отнести:

• великолепное сцепление с дорожным полотном;
• превосходный уровень комфорта;
• отличная управляемость;
• незначительные отклонения по продольной оси.

Все это влияет на комфорт, маневренность и управляемость. Зависимые подвески на такое не способны.

Но не делайте поспешные выводы о превосходстве независимой системы. У нее есть и недостатки:

• ремонт значительно дороже, как и обслуживание;
• ход рычагов короткий, от чего клиренс может уменьшаться;
• конструкция состоит из множества компонентов;
• из-за сложности компоновки возрастает вероятность поломок;
• в полевых условиях выполнить ремонт почти невозможно.

Если за основу брать изначально качественную подвеску независимого типа, и эксплуатировать машину в условиях, для которых она предназначена, все эти недостатки не будут столь явными.

Сходство и различия

Обе подвески преследуют одинаковую цель. Она нужны, чтобы сделать поездки на автомобилях безопаснее и комфортнее.

В плане конструкции общее между ними то, что в обоих случаях используются упругие элементы, амортизаторы и направляющие. Ярким примером можно считать применение рессор. Некоторые активно монтируют пневмоподушки в пружины для увеличения комфорта.

Но отличий между ними куда больше:

• Колеса зависимой системы имеют жесткое соединение, делающие их зависимыми друг от друга. У конкурента колеса работают самостоятельно;
• У независимых узлов неподрессоренных масс больше, что обусловлено отсутствием моста;
• Независимая более чувствительная в отношении колес, которые не соответствуют требованиям автопроизводителя;
• Вероятность опрокинуться при резком повороте или при попадании в яму на машине с независимой автоподвеской меньше из-за отсутствия жесткого соединения колес.

Как видите, разница действительно есть, и она во многом существенная. На чем именно остановить свой выбор, каждый решает сам.

Что же выбрать в итоге

Выбирая себе машину с тем или иным типом подвески, нужно заранее учесть, где и в каких условиях будет эксплуатироваться транспортное средство. Также учитывайте стоимость обслуживания.

Чем узел сложнее, тем дороже он будет стоить. Элементарная истина применительно к этому вопросу.

Зависимые узлы конструктивно проще, они дешевле и легче в обслуживании, да и срок службы дольше. Но за простотой и надежностью скрывается более низкий уровень комфорта и управляемости. Если вам нужен большой внедорожник для езды по бездорожью, тут очевидным выбором станет мостовая зависимая подвеска.

Когда машина покупается для городской эксплуатации, приоритет на стороне независимой подвески. Она комфортнее, обеспечивает четкое управление, хоть и ресурс несколько ниже. Сейчас нет технических проблем с обслуживанием и ремонтом любого типа подвески. И независимые узлы далеко не такие хрупкие, как уверяют поклонники зависимых подвесок. Особенно на машинах ведущих производителей даже в бюджетной категории. При желании вовсе можно поставить на ВАЗ пневмоподвеску, и наслаждаться необычными ощущениями.

Зависимая и независимая подвески, в чем разница и какая лучше

Существует два варианта подрессоривания кузова автомобиля – зависимая и независимая подвеска. В современных легковых автомобилях применяется, как правило, независимая подвеска. Это подразумевает, что колеса на одной оси не имеют жесткой связки друг с другом, а изменение положения относительно кузова машины одного никак или почти никак не влияет на положение второго. При этом углы развала и схождения колес способны меняться в довольно значительных пределах.

Подвеска с качающимися полуосями

Это один из наиболее простых и дешевых видов подвески. Основным ее элементом являются полуоси, имеющие шарниры на внутренних концах, посредством которых они соединяются с дифференциалом. Внешние концы жестко соединяются со ступицей. В роли упругих элементов выступают пружины или листовые рессоры.

Особенность конструкции заключается в том, что при наезде на какое-либо препятствие положение колеса относительно полуоси остается неизменно перпендикулярным.

Дополнительно в конструкции могут присутствовать продольные или поперечные рычаги, предназначенные для гашения сил реакции дороги.

Такое устройство имела задняя подвеска многих заднеприводных машин, выпускавшихся в середине прошлого века. В СССР в качестве примера можно привести подвеску автомобиля ЗАЗ-965.

Недостаток такой независимой подвески в ее кинематическом несовершенстве. Это значит, что при движении по неровным дорогам развал колес и ширина колеи меняются в больших пределах, что негативно сказывается на управляемости. Особенно это становится заметным на скоростях более 60 км/ч. Среди достоинств можно назвать простое устройство, дешевое обслуживание и ремонт.

Подвеска на продольных рычагах

Существует две разновидности независимой подвески на продольных рычагах. В первой в качестве упругих элементов используются пружины, а во второй – торсионы. Колеса автомобиля крепятся к продольным рычагам, которые, в свою очередь, подвижно сочленяются с рамой или кузовом.

Свое применение такая подвеска нашла во многих французских переднеприводных авто, выпускавшихся в 70-80-е годы, а также мотороллерах и мотоциклах.

Среди достоинств такой конструкции также можно назвать простое устройство, дешевое изготовление, обслуживание и ремонт, а также возможность сделать пол автомобиля абсолютно ровным.

Недостатков она имеет куда больше: во время движения в значительных пределах меняется колесная база, а в поворотах автомобиль сильно кренится, а значит, и управляемость далека от идеала.

Подвеска на косых рычагах

Устройство такой подвески во многом сходно с предыдущей, различие состоит только в том, что оси качания рычагов располагаются под косым углом.

Благодаря этому сводится к минимуму изменение колесной базы машины, а крены кузова почти не влияют на угол наклона колес автомобиля, однако на неровностях, изменяется ширина колеи, и меняются углы схождения и развала, а значит, ухудшается управляемость. В роли упругих элементов использовались витые пружины, торсионы или пневмобаллоны.

Данный вариант независимой подвески чаще применялся для задней оси автомобилей, исключение составлял лишь чешский Trabant, передняя подвеска которого была выполнена по такой схеме.

Существует две разновидности подвесок на косых рычагах:

1. одношарнирные;
2. двухшарнирные.

В первом случае полуось имеет один шарнир, а ось качания рычага проходит через шарнир и располагается под углом 45 градусов к продольной оси машины. Такая конструкция дешевле, но и кинематически не совершенна, поэтому применялась только на легких и медленных машинах (ЗАЗ-965, Fiat-133).

Во втором случае полуоси имеют по два шарнира, внешний и внутренний, а сама ось качания рычага не проходит через внутренний шарнир. К продольной оси авто она располагается под углом 10-25 градусов, это предпочтительнее для кинематики подвески поскольку отклонения величин колеи, колесной базы и развала остаются в пределах нормы. Такое устройство имела задняя подвеска автомобилей ЗАЗ-968, Ford Sierra, Opel Senator и многих других.

Подвеска на продольных и поперечных рычагах

Очень сложная, а потому и редко встречающаяся конструкция. Ее можно считать разновидностью подвески МакФерсон, но с целью разгрузить брызговик крыла пружины располагались горизонтально вдоль автомобиля. Задний торец пружины упирается в перегородку между моторным отсеком и салоном.

Для того чтобы передать усилие от амортизатора пружине, потребовалось ввести дополнительный рычаг, качающийся в вертикальной продольной плоскости вдоль каждого борта. Один конец рычага шарнирно соединяется с верхом амортизационной стойки, а второй также шарнирно с перегородкой. Посередине рычаг имеет упор для пружины.

По такой схеме выполнена передняя подвеска некоторых моделей Rover.

Особых преимуществ перед «МакФерсоном» она не имеет, и сохранила все кинематические недостатки, зато утратила главные достоинства, такие как компактность, технологическая простота, малое количество шарнирных соединений.

Подвеска на двойных продольных рычагах

Ее второе название «система Порше», по фамилии изобретателя. В такой подвеске с каждой стороны автомобиля присутствуют по два продольных рычага, а роль упругих элементов выполняют торсионные валы, расположенные друг над другом. Такое устройство имела передняя подвеска автомобилей, мотор которых расположен сзади (модели ранних спортивных машин Порше, Фольксваген Жук и Фольксваген Транспортер первого поколения).

Независимая подвеска на продольных рычагах отличается компактностью, кроме того, она позволяет вынести салон вперед, а ноги переднего пассажира и водителя разместить между колесными арками, а значит, сократить длину машины. Из минусов можно отметить изменения колесной базы при наезде на препятствия и изменение развала колес при кренах кузова.

Также, вследствие того, что рычаги подвергаются постоянным сильным нагрузкам на изгиб и кручение, приходится усиливать их, увеличивая размер и массу.

Подвеска на двойных поперечных рычагах

Устройство данного вида независимой подвески следующее: по обеим сторонам автомобиля поперечно расположены два рычага, которые одной стороной подвижно соединены с кузовом, поперечиной или рамой, а вторым – с амортизационной стойкой. Если это передняя подвеска, то стойка поворотная, с шаровыми шарнирами, имеющими две степени свободы, если задняя – то стойка неповоротная, с цилиндрическими шарнирами, имеющими одну степень свободы.

Упругие элементы применяются различные:

• витые пружины;
• торсионы;
• рессоры;
• гидропневматические элементы;
• пневматические баллоны.

На многих автомобилях элементы подвески крепятся к поперечине, которая жестко соединена с кузовом. Это значит, что можно снять всю конструкцию целиком, как отдельный узел, и проводить ремонт в более удобных условиях. Кроме того, у производителя есть возможность выбрать наиболее оптимальный способ размещения рычагов, жестко задав тем самым требуемые параметры. Тем самым обеспечивается хорошая управляемость. По этой причине подвеска на двойных поперечных рычагах применяется в гоночных автомобилях. С точки зрения кинематики эта подвеска не имеет недостатков.

Многорычажная подвеска

Наиболее сложное устройство имеет многорычажная подвеска. Она сходна по своему строению с подвеской на двойных поперечных рычагах и применяется в основном на задней оси автомобилей класса D и выше, хотя иногда встречается и на машинах класса C. Каждый из рычагов отвечает за определенный параметр поведения колеса на дороге.

Многорычажная подвеска обеспечивает машине наилучшую управляемость. Благодаря ей можно добиться эффекта подруливания задних колес, который позволяет уменьшить радиус разворота автомобиля, и лучшепозволяет держать траекторию в поворотах.

Многорычажная подвеска имеет и недостатки, правда, они не носят эксплуатационного характера – велика стоимость конструкции, сложность проектирования и ремонта.

Подвеска типа МакФерсон

Передняя подвеска большинства современных автомобилей класса А – С выполнена по типу «МакФерсон». Основные элементы конструкции – амортизационные стойки и витая пружина в роли упругого элемента. Более подробно устройство подвески МакФерсон, ее достоинства и недостатки рассмотрены в отдельной статье.

Вместо послесловия

В современном автомобилестроении применяется зависимая и независимая подвеска. Не следует считать, что одна из них лучше другой, поскольку их предназначение и область применения различны. Под цельным мостом дорожный просвет всегда остается неизменным, и это ценное качество для машины, которая ездит преимущественно по бездорожью.

Именно поэтому у внедорожников применяется пружинная или рессорная задняя подвеска с неразрезным мостом. Независимая подвеска автомобиля не может обеспечить этого, и реальный клиренс может оказаться меньше заявленного, однако ее стихия – асфальтовые дороги, на которых она, бесспорно, выигрывает у моста в управляемости и комфорте.

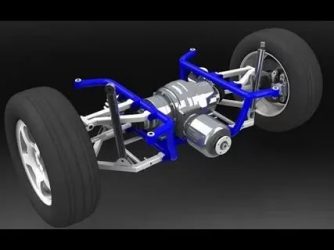

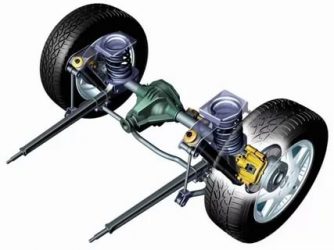

Независимая подвеска автомобилей, описание и принцип работы

В независимой подвеске колёса одной оси не имеют жёсткой связи, и перемещение одного из них либо никак не влияет на второе, либо имеет на него лишь небольшое влияние. При этом установочные параметры такие, как: колея, развал колёс, а в некоторых типах и колёсная база, меняются при сжатии и отбое подвески, иногда в весьма значительных пределах.

С качающимися полуосями

Подвеска с качающимися полуосями имеет по одному шарниру на каждой из них. Это обеспечивает их независимое подрессоривание, но при работе подвески такого типа изменяются в больших пределах как колея, так и развал колёс, что делает такую подвеску кинематически несовершенной. Благодаря простоте и дешевизне такая подвеска одно время широко использовалась в качестве ведущего заднего моста на заднеприводных автомобилях.

Однако по мере роста скоростей и требований к управляемости от неё стали повсеместно отказываться, как правило— в пользу более сложной, но и более совершенной подвески на продольных или косых рычагах. Например, ЗАЗ-965 имел качающиеся полуоси в задней подвеске, но его преемник ЗАЗ-966 уже получил косые рычаги и полуоси с двумя шарнирами на каждой.

Точно такую же трансформацию претерпела и задняя подвеска второго поколения американского Chevrolet Corvair.

На переднем мосту такая подвеска применялась очень редко, и практически исключительно на малоскоростных, лёгких заднемоторных автомобилях (например, Hillman Imp). Существовали и улучшенные варианты такой подвески. Например, на некоторых моделях Mercedes-Benz шестидесятых годов использовался задний мост с одним шарниром посередине, половинки которого работали как качающиеся полуоси. Такой вариант подвески отличается меньшим изменением её установочных параметров при работе. Между половинками моста устанавливался дополнительный пневматический упругий элемент, позволявший регулировать высоту кузова автомобиля над дорогой.

На некоторых автомобилях, например, пикапах «Форд» середины 1960-х годов, применялись не ведущие мосты с качающимися полуосями, точки крепления которых были расположены близко к колёсам противоположного борта. Полуоси при этом получались очень длинными, почти во всю колею автомобиля, и изменение колеи и развала колёс было не так заметно.

На продольных рычагах

В этой подвеске каждое из колёс одной оси прикреплено к продольному рычагу, закреплённому на раме или кузове подвижно. Этот тип независимой подвески прост, но несовершенен. При работе такой подвески в достаточно больших пределах меняется колёсная база автомобиля, правда колея при этом остаётся постоянной. При повороте колёса в ней наклоняются вместе с кузовом существенно больше, чем в других конструкциях подвесок. Продольные рычаги воспринимают усилия, действующие во всех направлениях, а значит— подвергаются большим нагрузкам на кручение и изгиб, что требует их большой жёсткости и, соответственно, утяжеления.

Кроме того, для неё характерно очень низкое, в районе полотна дороги, расположение центра крена, что является недостатком для задней подвески. Помимо простоты, в качестве преимущества такой подвески можно назвать то, что между рычагами пол можно выполнить совершенно ровным, увеличив объём, доступный для пассажирского салона или багажника. Это особенно чувствуется при применении в качестве упругих элементов торсионов, благодаря чему подвеска на продольных рычагах с поперечными торсионными валами в своё время широко использовалась на французских автомобилях.

В своё время (преимущественно 1970-е— 1980-е годы) такая подвеска с традиционными пружинными или (Citroёn, Austin) гидропневматическими упругими элементами довольно широко применялась на задней оси переднеприводных автомобилей. Однако впоследствии она в этой роли была вытеснена разработанной «Ауди» полузависимой подвеской со связанными рычагами, более компактной и технологичной типа «МакФерсон» (в англоязычных странах такую подвеску на задней оси называют «Чепмен») или (уже в конце 1980-х… 1990-е годы) наиболее кинематически совершенной на двойных поперечных рычагах

В качестве передней такая подвеска изредка применялась на конструкциях, разработанных до 1950-х годов, а впоследствии— ввиду своего несовершенства практически исключительно на дешёвых малоскоростных автомобилях (например, Citroen 2CV). Кроме того, подвеска на продольных рычагах очень широко применяется на лёгких прицепах.

На косых рычагах

Это по сути разновидность подвески на продольных рычагах, созданная в стремлении избавиться от её врождённых недостатков. Она почти всегда используется на задней ведущей оси. В ней оси качания рычагов расположены под некоторым углом. Благодаря этому изменение колёсной базы минимизируется по сравнению с подвеской на продольных рычагах, уменьшается и влияние кренов кузова на наклон колёс (но появляется изменение колеи).

Существует два вида такой подвески

В первом используется по одному шарниру на каждой полуоси, как в подвеске с качающимися полуосями (иногда её и считают разновидностью последней), при этом ось качания рычага должна проходить через центр шарниров полуосей (расположенных в районе их прикрепления к дифференциалу), то есть расположена под углом 45 градусов к поперечной оси автомобиля.

Это удешевляет подвеску, но при её работе сильно меняются развал и схождение колёс, в повороте наружное колесо «подламывается» под кузов, а центр крена оказывается очень высоким (те же недостатки характерны и для подвески на качающихся полуосях).

Этот вариант применялся практически исключительно на дешёвых, лёгких и малоскоростных, как правило— заднемоторных автомобилях (ЗАЗ-965, Fiat 133, и так далее).

Во втором варианте (именно он показан на иллюстрации) каждая полуось имеет по два шарнира— внутренний и внешний, при этом ось качания рычага не проходит через внутренний шарнир, и её угол с поперечной осью автомобиля составляет не 45, а 10-25 градусов, что более выгодно с точки зрения кинематики подвески. Это уменьшает изменение колеи и развала колёс до приемлемых величин.

Второй вариант в 1970-е… 1980-е годы очень широко применялся на заднеприводных автомобилях, как правило непосредственно заменив использовавшиеся на предыдущих поколениях зависимые подвески с неразрезным мостом. Можно назвать такие модели, как «Запорожец» ЗАЗ-966 и −968, BMW 3-й… 7-й серии, некоторые модели Mercedes-Benz, Ford Granada, Ford Sierra, Ford Scorpio, Opel Senator, Porsche 911 и так далее.

В качестве упругих элементов применялись как традиционные витые пружины, так и торсионные валы, иногда— пневмобаллоны. Впоследствии по мере совершенствования подвесок автомобилей и повышения требований к устойчивости и управляемости он был вытеснен либо более дешёвой и компактной подвеской «МакФерсон» («Чепмен»), либо более совершенной на двойных поперечных рычагах, и сегодня применяется весьма редко.

На переднеприводных автомобилях такая подвеска применялась редко, так как для них её кинематические преимущества мало значимы (в них роль задней подвески вообще намного меньше, чем у заднеприводных). Из примеров можно назвать, например,Trabant, у которого упругим элементом в подвеске на косых рычагах служила закреплённая в своём центре на кузове поперечная рессора, концы которой крепились к концам А-образных косо расположенных рычагов.

Это сложный и очень редко встречавшийся тип подвески

По сути он был вариантом подвески макферсон, но для разгрузки брызговика крыла пружины располагались не вертикально, а горизонтально продольно, и упирались задним торцом в перегородку между моторным отсеком и салоном (щит передка).

Для передачи усилия от амортизаторной стойки на пружины было необходимо введение дополнительного качающегося в вертикальной плоскости продольного рычага с каждого борта, передний конец которого шарнирно закрепляются наверху стойки, задний— также шарнирно на щите передка, а в его средней части имелся упор для переднего торца пружины.

Из-за своей сравнительной сложности такая подвеска потеряла основные преимущества схемы макферсон— компактность, технологическую простоту, небольшое количество шарниров и малую себестоимость, сохранив все её кинематические недостатки.

Такую подвеску имели английские «Роверы» 2200 TS и 3500 V8, а также немецкие Glas 700, S1004 и S1204. Похожие дополнительные продольные рычаги имелись в передней подвеске первого «Мерседеса» S-класса, но пружины располагались всё же традиционно— в вертикальном положении между кузовом и нижними поперечными рычагами, а сами небольшие продольные рычажки служили только для улучшения кинематики.

На двойных продольных рычагах

В этой подвеске с каждой стороны имеется по два продольных рычага. Как правило такая подвеска применялась на передней оси сравнительно малоскоростных заднемоторных автомобилей— характерными примерами её использования являются «Фольксваген Жук» и первые поколения «Фольксваген Транспортер», ранние модели спорткаров «Порше», а также мотоколяска С3Д и «Запорожец».

Все они имели по сути общую конструкцию (так называемая «система Порше», в честь изобретателя)— в качестве упругих элементов применялись расположенные друг над другом поперечные торсионные валы, соединяющие пару рычагов, причём торсионы были заключены в образовывавшие поперечину подвески трубы (у поздних моделей «Запорожца» помимо торсионов в качестве дополнительных упругих элементов применялись также цилиндрические витые пружины, расположенные вокруг амортизаторов).

Главным преимуществом такой подвески является большая компактность в продольном и вертикальном направлениях. Кроме того, поперечина подвески расположена далеко впереди оси передних колёс, благодаря чему появляется возможность сильно вынести салон вперёд, разместив ноги водителя и переднего пассажира между арками передних колёс, что позволяло существенно сократить длину заднемоторного автомобиля. При этом, однако, расположенный спереди багажник оказывался весьма скромным по объёму, именно из-за вынесенной далеко вперёд поперечины подвески.

С точки зрения кинематики эта подвеска несовершенна: в ней происходят хотя и меньшие по сравнению с одинарными продольными рычагами, но всё же существенные изменения колёсной базы при ходах отбоя и сжатия, и так же присутствует сильное изменение развала колёс при кренах кузова. К этому следует добавить, что рычаги в ней должны воспринимать большие изгибающие и крутильные нагрузки со стороны как вертикальных, так и боковых сил, что заставляет делать их достаточно массивными.

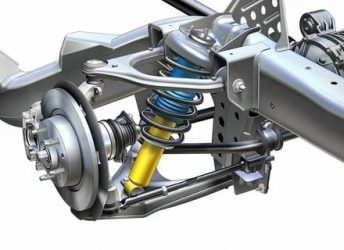

На двойных поперечных рычагах

В этой подвеске с каждой стороны автомобиля расположены два поперечных рычага, внутренние концы которых подвижно закреплены на кузове, поперечине или раме, а внешние соединены со стойкой, несущей колесо— как правило поворотной в передней подвеске и неповоротной в задней.

Обычно верхние рычаги короче нижних, что обеспечивает выгодное с точки зрения кинематики изменение развала колёс в сторону большего отрицательного при ходе сжатия подвески. Рычаги могут быть как параллельны друг другу, так и находиться друг относительно друга под определённым углом в продольной и поперечной плоскостях.

Наконец, один из рычагов или они оба могут быть заменены поперечной рессорой (о таком типе подвески см. ниже).

Фундаментальное преимущество такой подвески— возможность для проектировщика путём выбора определённой геометрии рычагов жёстко задать все основные установочные параметры подвески— изменение развала колёс и колеи при ходах сжатия и отбоя, высоту продольного и поперечного центров крена, и так далее.

Кроме того, такая подвеска нередко полностью монтируется на крепящейся к кузову или раме поперечине, и таким образом представляет собой отдельный агрегат, который может быть целиком демонтирован с автомобиля для ремонта или замены.
С точки зрения кинематики и управляемости двойные поперечные рычаги считаются наиболее совершенным типом направляющего аппарата, что обуславливает очень широкое распространение такой подвески на спортивных и гоночных автомобилях.

В частности, все современные болиды «Формулы-1» имеют именно такую подвеску как спереди, так и сзади. Большинство спортивных автомобилей и представительских седанов в наши дни также используют этот тип подвески на обеих осях.

Если подвеска на поперечных рычагах используется для подрессоривания поворотных колёс, её конструкция должна обеспечивать их поворот на необходимые углы.

Для этого либо саму соединяющую рычаги стойку выполняют поворотной, используя для её соединения с рычагами специальные шаровые шарниры с двумя степенями свободы (их часто называют «шаровые опоры», но на самом деле опорой из них является только нижний шарнир, на который стойка действительно опирается), либо стойка выполняется неповоротной и качается на обычных цилиндрических шарнирах с одной степенью свободы (например, резьбовых втулках), а поворот колёс обеспечивается за счёт вращающегося в подшипниках вертикального стержня-шкворня, играющего роль реально существующей оси поворота колёс.

Даже если в подвеске конструктивно отсутствуют шкворни, и стойка выполнена поворотной на шаровых шарнирах— всё равно часто говорят о шкворне («виртуально») как оси поворота колёс, а также об углах его наклона— продольном («кастер») и поперечном. В настоящее время шкворни используются как правило в подвесках грузовиков, автобусов, тяжёлых пикапов и внедорожников, а в подвесках легковых автомобилей при необходимости обеспечения поворота колёс применяются стойки с шаровыми шарнирами, так как они не требуют частой смазки.

Независимая подвеска автомобиля: достоинства и недостатки

Условия полного бездорожья или качественное дорожное покрытие, автомобиль должен обеспечивать своему владельцу комфортабельное перемещение из пункта A в пункт B. Чтобы соблюсти ряд требований к транспортному средству в его конструкции присутствует ходовая часть, включающая как отдельный ее элемент – колесную подвеску. Итак, давайте разберемся, что такое независимая подвеска, зачем она нужна и из чего состоит?

Частью зависимой и независимой подвески современного автомобиля являются элементы, обеспечивающие взаимодействие кузова машины с дорожным покрытием, это:

• Система из рычагов;
• Пружинные элементы;
• Амортизаторы, гасящие частотные колебания;
• Стабилизатор поперечной устойчивости;
• Соединяющие детали.

Целевые функции компонентов системы и принцип работы подвески

При своем движении автомобиль взаимодействует с дорогой, по которой он перемещается. Определяется качество такого взаимодействия конструктивными решениями, используемыми в направляющих подвесочных элементах. Именно они формируют характер траекторных перемещений колес относительно кузова. Имеется ряд ставших стандартными решений: рычаг одинарный и сдвоенный, поперечный рычаг и продольный.

Пружинящие детали подвески – торсионы и витые пружины, в том числе с переменной жесткостью, листовые рессоры из металла и композитных материалов, пневматические элементы. Именно эти части служат для восприятия нагрузок, их аккумулированию за счет собственных пружинящих свойств, последующей передаче усилий на кузов автомобиля.

Для того, чтобы погасить энергию колебательных движений, в независимую подвеску автомобиля вводятся амортизаторы, благоприятствующие достижению эффекта плавного хода.

Для стабилизации поперечной устойчивости автомобиля используется соответствующее устройство, гарантирующее возникновение перераспределяемых усилий, и уменьшающее боковые крены автомобильного кузова относительно дорожной поверхности.

Достоинства независимой подвески

Независимая подвеска любого автомобиля, ввиду гарантии увеличенной плавности хода и точности управляющих воздействий на авто, практически полностью вытеснила из обихода свою «зависимую» сестру. Главным критерием, определяющим достоинства независимых подвесок перед зависимыми, является отсутствие в них прямой связи между обоими колесами одной оси.

Независимые подвески имеют несколько ключевых конструктивных решений, среди них:

• Продольно-рычажная подвеска;
• Подвеска-свеча или McPherson;
• Поперечно-рычажная подвеска;
• Подвеска с системой кинетически взаимозависимых рычагов (многорычажка);
• Подвеска с введением в нее упругих элементов – торсионов.

Продольно-рычажной бывает исключительно только задней независимой автомобильной подвеской. Тогда как все остальные могут устанавливаться как спереди, так и сзади.

Чтобы увеличить комфортабельность своих моделей, часть производителей вводят в конструкцию автомобилей подвески с пневматическими упругими элементами.

Именно благодаря подобной конструкции удается добиться эффекта адаптивности. Это когда подвеска автоматически подстраивается под тот или иной режим движения. При этом изменяется не только жесткость пневматических баллонов, но и характеристики амортизаторов.

Остановимся на наиболее востребованных и распространенных типах подвесок отдельно.

Подвеска McPherson – типа свеча

Исключительная компоновочная компактность, сочетающаяся с конструктивной простотой, оказываются несомненными достоинствами независимой McPherson подвески.

Чаще всего этот тип встречается на передней оси переднеприводного автомобиля. Однако вполне допустимо использование McPherson по кругу. Особенностью конструкции является то, что в качестве второго поперечного рычага в ней используется амортизатор. Так называемая «свеча».

Подвеска поперечно-рычажная, на двойных рычагах

Появившись в 1935 году, постоянно совершенствуясь и развиваясь, подвеска с двумя независимыми друг от друга поперечными рычагами, стала наиболее совершенной во всех отношениях конструкцией. Это дает возможность четко контролировать возвратно-поступательные движения колес.

Именно такая конструкция гарантирует стабильное сохранение перпендикулярности колесной оси полотну дороги во всех режимах движения. В результате – эффективные управляющие воздействия на движущийся автомобиль.

Подвеска допустима к использованию на обеих осях, чаще всего по кругу устанавливается на автомобили спортивного типа. Впрочем, при всех своих достоинствах, она обладает одним существенным недостатком – большим конструкционным объемом. Из-за чего в утилитарных автомобилях сзади используется не часто, ибо ограничивает объем багажного отсека.

Многорычажная подвеска авто Multilink

Развитием предыдущего типа подвески стала многорычажная конструкция. Благодаря своим особенностям позволяет добиваться отличной управляемости, сочетающейся с высокой плавностью хода. Впрочем, ввиду кинематической сложности, определяющей ее высокую конечную стоимость, наибольшее распространение получила на автомобилях премиального уровня.

Теперь Вы знаете, что такое независимая подвеска и чем она отличается от зависимой. Всем удачи и снова ждем Вас на нашем сайте shokavto.ru

Разбираемся с подвеской. Зависимая или независимая? Плюсы и минусы

Автомобиль разнообразен настолько, что порой его трудно с чем-то сравнивать. Условия современного мегаполиса и разбитые просёлки, заброшенные лесные просеки и залитая водой грунтовка или участки пустыни – везде он выполняет свою основную задачу – перевозит людей и грузы. Автомобили должны, как минимум, быть приспособлены для разных условий эксплуатации. Наверно поэтому будет достаточно интересно обратить внимание на те конструктивные особенности, которые позволяют автомобилю работать в настолько различающихся условиях. Одним из таких элементов конструкции является подвеска.

О подвеске в целом

Подвеска в машине:

• соединяет кузов или раму с колесами;

• обеспечивает нужное движение колес по отношению к раме или кузову и передаёт на них возникающие при движении силы;

• определяет управляемость, а также плавность хода машины, демпфирует часть воспринимаемой нагрузки.

За всю историю автомобиля разработчики создали самые разнообразные виды подвесок, но они могут быть разделены в основном на два больших класса, рассмотренные ниже.

Зависимая

Такой тип подвески достался автомобилю исторически, в наследство от телег и карет. Именно такой она была на первых машинах, такой же оставалась достаточно долгое время. Что она собой представляет, можно видеть на приведённом ниже рисунке:

Как из него видно – это два колеса, соединенные сплошной осью. Другим названием такой конструкции будет мост (передний или задний), и зачастую он включает в себя элементы трансмиссии. Характерная особенность – положение одного колеса оказывает влияние на другое. В случае перемещения одного колеса по вертикали, как показано на рисунке, это приводит к изменению площади контакта другого колеса с поверхностью, что влияет на управляемость, особенно на высокой скорости.

Зависимая подвеска может быть выполнена различным образом. В качестве узлов и деталей в ней могут использоваться разнообразные упругие элементы, рессоры (продольные или поперечные), пружины и т.д.

Из фотографии видно – зависимая подвеска отличается достаточно высокой прочностью, что является преимуществом при движении по бездорожью. Для обеспечения нормальной эксплуатации такая конструкция предусматривает значительный клиренс, а это также считается достоинством при передвижении вне дорог. Раз уж мы говорим об использовании автомобиля в подобных условиях, нельзя обойти молчанием факт, что зависимая подвеска допускает большие хода, значительно повышающие возможности машины в случае движения по пересеченной местности.

Таким образом, не вдаваясь в варианты построения зависимой подвески, можно сформулировать ее положительные характеристики:

— простота конструкции;— прочность;— дешевизна;— устойчивость к повреждениям;

— проходимость.

Однако ради объективности необходимо отметить недостатки:

— недостаточная управляемость, особенно при высокой скорости движения;— незначительный уровень комфорта;

— неинформативное рулевое управление.

Независимая

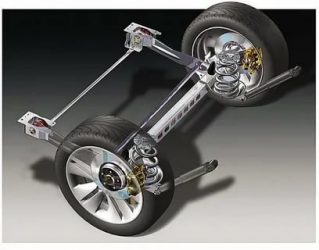

Что она собой представляет, понятно из рисунка ниже:

Из него ясно видно, что перемещение в вертикальной плоскости одного колеса никоим образом не отражается на положении другого. Это положительно сказывается на контакте колеса с поверхностью и, соответственно, управляемости автомобиля.

В конструкции независимой подвески используются разные элементы – пружины, разнообразные рычаги, торсионы. Существует множество различных вариантов, как может быть выполнена независимая подвеска. Так, один из распространённых ее видов – подвеска Макферсона, а также торсионная.

Тем не менее, несмотря на значительное разнообразие, нельзя не отметить ее особенности. К ним относится меньшее значение неподрессоренной массы.

Это понятие включает в себя суммарную массу всех элементов конструкции, через упругие элементы воздействующую на дорогу. Если у зависимой подвески они достаточно велики, что ухудшает управляемость, то для независимой эта величина значительно меньше.

Длительная ее эксплуатация позволила выявить положительные свойства, к которым относятся:

— хорошая управляемость автомобилем, особенно на высокой скорости;— высокая информативность при управлении;— возможность настройки параметров подвески под конкретные условия движения;

— повышенный комфорт при движении

Несомненно, что это все отражается положительно на автомобилях, эксплуатируемых в условиях города и на твердом (асфальтовом) покрытии. Однако не бывает все только хорошо, всегда есть недостатки, и они делают такую подвеску малопригодной для условия бездорожья.

Среди ее недостатков надо отметить:

— короткие ходы подвески;— достаточно большое число деталей и, как следствие, повышенная вероятность их повреждения в сложных дорожных условиях:— трудности в полевых условиях ремонта поврежденной подвески;

— высокая стоимость обслуживания и трудность регулировки.

Что и как используется на современных автомобилях

Здесь надо сразу отметить, что разработчики автомобилей в зависимости от их назначения используют самые разные варианты, в том числе комбинируя разнообразные типы подвесок. Так, УАЗ имеет обе зависимые подвески, но его назначение – преодоление бездорожья, при этом уровень комфорта в нем несравним с предоставляемым обычными паркетниками. Если в условиях бездорожья он король, то при движении в городе резко теряет все свои преимущества.

Нива имеет переднюю независимую подвеску и зависимую заднюю. Это позволяет ей быть более динамичной в городе и на трассе, обеспечивает достаточную проходимость при движении на легком бездорожье. В то же время наличие дополнительных устройств, таких как межосевая блокировка дифференциала и пониженная передача, позволяет ей хоть и ограниченно, но достаточно свободно передвигаться в сложных дорожных условиях.

Что касается многочисленных кроссоверов и паркетных джипов, то их место обитания – город и асфальтовое покрытие, ну может быть, пикник на опушке в ближайшем пригородном лесу или дорога на дачу. Для преодоления мало-мальски серьезного бездорожья они не пригодны. В этом случае требуется особый вид автомобиля, который раньше назывался вездеход, и УАЗ один из них.

Одним из факторов, ограничивающих использование кроссоверов на бездорожье, является подвеска. Во многом она и определяет, насколько автомобиль пригоден к движению в сложных дорожных условиях.

Созданы и применяются самые различные варианты подвесок, но конструкция каждой из них предполагает использование автомобиля в определенных условиях. Выбирая себе автомобиль, нужно понимать, что нет универсального варианта, способного двигаться, как болид формулы 1, и преодолевать бездорожье, как БТР.

Зависимая или независимая подвеска — какая лучше?

Подвеска автомобиля обеспечивает мягкое соединение кузова автомобиля с колесами. Ее роль в поведении автомобиля на дороге неоценима, а потому она заслуживает далеко не последнего автомобиля. Нередко перед водителями возникает вполне обоснованный вопрос: зависимая или независимая подвеска – какая лучше. Сегодня мы постараемся на него ответить, но перед этим, мы узнаем конкретно, из чего состоит подвеска, и рассмотрим каждый ее вид по отдельности.

Что входит в конструкцию подвески

Подвеска любого автомобиля представляет собой комплект деталей, которые соединяют раму или кузов с ходовой частью (колесами). В задачу любой подвески входит гашение различных колебаний, вызванных неровностями дорожного покрытия, вибраций и ударов. Кроме того, подвеска обеспечивает устойчивость автомобиля в тех или иных дорожных условиях.

В состав абсолютно любой современной подвески входит:

1. Упругие элементы. Таковыми могут быть различные рессоры, пружины и резиновые изделия, которые в силу своих свойств обладают повышенной упругостью и обеспечивают мягкую различных частей подвески.
2. Гасящие элементы. Такие устройства представлены самыми банальными амортизаторами. В их главную функцию входит гашение колебаний, которые вызваны действием упругих элементов.
3. Направляющие – это рычаги и всевозможные балки, которые соединяют колеса с кузовом и определяют возможность перемещения подвески.
4. Опорные элементы. Эти небольшие устройства предназначены для опоры колеса и принятия от них нагрузки для дальнейшего распределения на подвеску автомобиля.
5. Стабилизаторы. По-другому их еще называют стабилизаторы поперечной устойчивости. Они представлены балкой, которая соединяет два колеса для снижения вероятности накренения автомобиля.
6. Соединительные детали. Обычно представлены в виде специальных резиновых втулок, которые обеспечивают упругую связь всех деталей подвески и снижают их износ.

Работа любой подвески основывается на преобразовании энергии удара, которая возникает при наезде колеса на какую-либо неровность дорожного покрытия. Данная энергия передается на упругие элементы ходовой части автомобиля, которая, в свою очередь, находится под контролем. Амортизаторы снижают частоту колебаний, обеспечивая комфортные условия пассажиров и водителя, находящихся в автомобиле.

Что такое зависимая подвеска?

Зависимой называют такой тип подвески, в котором перемещение одного колеса влияет на перемещение заднего. Чаще всего, такой тип подвески используется на внедорожных автомобилях, где нет другой возможности подвесить мост автомобиля относительно кузова.

Если говорить об элементарной конструкции такой подвески, то она представлена мостом, который опирается на две пружины или рессоры, вставленные в кузов автомобиля. Таким образом, при наезде одного колеса на какое-либо препятствие, расстояние между аркой и колесом противоположного колеса заметно увеличивается.

Преимущества зависимой подвески:

• Несмотря на простоту конструкции, она обладает достаточно высокой прочностью и обеспечивает повышенную устойчивость автомобиля на дороге.
• При отклонениях подвески, колея и клиренс ходовой части не меняется, что является довольно весомым аргументом при эксплуатации автомобиля по бездорожью. Хотя многие водители ошибочно думают иначе.
• Большой ход подвески позволяет преодолевать довольно высокие препятствия и не допускать опрокидывание кузова автомобиля.

Недостатки:

• Жесткая связь колес, при отсутствии дифференциала. Во-первых, это влияет на качество подвески, так как она становится уже не такой мягкой, какой хотелось бы. Во-вторых, такая связка колес серьезно влияет на управляемость автомобиля и во многих случаях становится причиной заноса задней оси.
• Сложность регулировки. Из-за постоянного изменения положения двух колес одновременно, регулировка такой подвески становится достаточно трудоемкой.
• Слишком большая масса упругих элементов, а также всех остальных частей подвески.

Независимая подвеска автомобиля

Независимым называют более современный тип подвески, в котором перемещение одного колеса никак не влияет на положение второго колеса. В свою очередь, такая подвеска подразделяется на многорычажную и подвеску системы МакФерсона.

Рычаги являются основными деталями подвески, количество которых может варьироваться в зависимости от марки автомобиля и условий его эксплуатации. Рычаги обеспечивают перемещение колеса и крепятся к передней балке или лонжеронам. Различие рычажных подвесок может заключаться в их количестве или способе их перемещения, что определяется особенностями конструкции.

Подвеска типа «МакФерсон» представлена всего одним рычагом, который располагается в нижней части. Сверху он упирается в стойку, которая уходит в кузов автомобиля. Такая подвеска позволяет добиваться широких пределов регулирования развала колес, что является необходимым параметром для спортивных автомобилей.

В качестве опоры для поворотных колес применяются шаровые опоры, которые снижают нагрузки на подвеску при вхождении автомобиля в поворот на относительно ровных дорогах. Такое достижение позволяет избавиться от неприятных ощущений в повороте и увеличивает прочность подвески.

Вместе с независимостью одного колеса от другого появилась и такая черта подвески, как склонность к опрокидыванию автомобиля. Тем нее менее, этот недостаток был исключен благодаря применению стабилизатора поперечной устойчивости, представленного в виде упругой балки, которая соединяет два рычага разных подвесок подвижно, ограничивая их ход на крутых поворотах при большой скорости движения.

Преимущества независимой подвески

1. Прежде всего, снижена масса комплектующих изделий, что делает такую подвеску ниже по массе, а значит, увеличивает тяговые свойства спортивного автомобиля.
2. Неплохая управляемость на высоких скоростях. Такая подвеска не только обеспечивает благоприятные условия поездки, но и повышает безопасность автомобиля.
3. Большие возможности регулировки.

Недостатки

1. Сложность конструкции, высокая стоимость обслуживания. Данный недостаток обусловлен больших количеством деталей, вероятность повреждения которых заметно увеличивается.
2. Короткий ход подвески.

Подведем итоги

Исходя их вышесказанного, можно сделать определенные выводы относительно выбора типа подвески для автомобиля.

Если водитель желает эксплуатировать автомобиль в условиях бездорожья, то выбор должен быть в пользу именно зависимой подвески. А если же автомобиль планируется использовать для обычных дорог и на больших скоростях – то независимая подвеска будет преимуществом.

Задняя зависимая, независимая и полузависимая подвески, какая лучше

На проходимость, плавность хода, управляемость влияет ряд характеристик. Один из основных факторов влияния – подвеска.

Автомобильная промышленность выпускает три разных вида подвесок:

1. зависимая;
2. независимая;
3. полузависимая.

Внутри каждого вида существуют подтипы – это многорычажная, двухрычажная, рессорная, пружинная и другие. Также есть адаптивная подвеска, созданная на основе гидропневматики.

Зависимая подвеска

Этот тип отличает от прочих наличие жесткой балки, которая осуществляет связь между колесами. Функциональный принцип предусматривает влияние работы одного колеса на другое. Простая конструкция, неприхотливость в обслуживании, и как следствие, бюджетная стоимость. Чаще используется на легковых автомобилях эконом класса, грузовиках и внедорожниках.

В процессе работы такой подвески, если одно колесо попадает на неровность (поднимается или опускается), то второе колесо, как на рычаге, принимает противоположную позицию. В стандартном виде балка соединена с кузовом рессорами. Этот тип соединения считается наиболее надежным. При езде по ухабистому покрытию кренится весь кузов автомобиля. В салоне ощущаются все неровности дорожного полотна, на которые попадают колеса авто.

Маневренность, управляемость, плавность хода имеют средние показатели при зависимом типе подвески.

Подтипы подвески

Жесткий мост подвешен на продольных рессорах. Балка (мост) связана с рессорами прочными креплениями-хомутами. Рессора является «смягчающим» элементом, который первым принимает удары и сглаживает их силу. Это самый первый тип устройств, которые использовались еще в египетских колесницах, но не потерявший свою актуальность и в современном автомобилестроении.

Этот подтип подразумевает использование поперечной (реактивной) штанги и диагональных или продольных рычагов. Кузов автомобиля соединяется каждым из рычагов с балкой. Рычаги выполняют функцию мягкой фиксации оси. Смягчение ударов в таком подтипе подвески выполняют амортизаторы и пружины.

Для прицепов и отечественных грузовых автомобилей часто применяется зависимая рессорно-балансирная подвеска. Нейтрализаторами ударов выступают не только рессоры, но и балансиры, перераспределяя нагрузку по осям.

Составные части подвески:

• Основа (мост). Жесткая балка, которая соединяет колеса.
• Рессора. Устанавливается количество n рессорных листов на каждую сторону (продольные элементы) или поперечных, расположенных вдоль балки. Рессоры принимают участие в демпфировании. Количество листов зависит от марки/модели автомобиля и его назначения.
• Кронштейн. Крепление рессор к кузову. Кронштейны устанавливаются фиксировано или не фиксировано. Нефиксированные кронштейны называют серьгой.
• Хомуты.
• Амортизаторы.
• Стремянка.
• Рессорные опоры.
• Ступицы.
• Пружины.
• Рычаги.
• Тяга Панара.
• Стабилизаторы.
• Придаточный вал (Де Дион подвеска).
• Дифференциал.
• Муфта.
• Тормозной диск.
• Балансиры.

В зависимости от вида и подтипа, составные элементы имеют отличия и не каждый элемент присутствует в определенном подтипе подвески. Реже используются пневмоэлементы.

Преимущества и недостатки независимых подвесок

Независимые подвески популярны на легковых автомобилях за счет высокой эффективности и повышения ходовых качеств. Находясь в салоне при движении на автомобиле с независимой подвеской менее ощутимы неровности дороги. Значительно смягчаются даже грубые удары при попадании одного колеса в выбоину. Такая подвеска повышает безопасность минимизируя крен автомобиля при значительном изменении положения одной оси. Повышена управляемость в сравнении с авто, имеющими зависимую подвеску. Осуществляется более совершенное сцепление с дорожным полотном, что имеет значение, особенно на высокой скорости.

Из недостатков, такие системы имеют больше элементов, дороже в эксплуатации и ремонте. В некоторых случаях, независимость осей может влиять на просвет в худшую сторону. При значительном изменении положения одного колеса есть вероятность повредить днище.

Полузависимая подвеска

Такой тип подвески используется для заднего моста, при условии, что автомобиль переднеприводный. Два продольных рычага подвески соединены поперечной балкой, в результате внешне получается П-образная форма. Один конец рычага закреплен на ступице, а второй на кузове или раме авто.

В отечественном автопроме такую схему можно увидеть на ВАЗах от 2108 до 2115 моделей.

К положительным моментам полунезависимых подвесок относятся:

• высокая ремонтопригодность;
• простота обслуживания и ремонта;
• при изменении геометрии поперечного сечения балки, можно регулировать характеристики подвески;
• высокая жесткость в поперечном сечении;
• компактность и легкость, что снижает неподрессоренные массы;
• оптимальные кинематические характеристики.

Полунезависимая подвеска, в основном, собирается на производстве на отдельном конвейере. Полностью собранная подвеска готова к установке в один прием.

К недостаткам относят:

• применение только на заднем мосту авто с передним приводом;
• система предусматривает определенную форму днища.

В целом, полунезависимая подвеска находит положительный отклик и аргументы в поддержку эффективности по многим ходовым показателям.

Заключение

Многие типы подвесок можно самостоятельно заменить. Если нет цели экспериментировать, то автомобильный рынок, как российский, так и зарубежный предлагает большое количество вариантов с различными типами подвесок. При выборе следует руководствоваться такими факторами, как, условия эксплуатации, интенсивность, требования к техническим данным и комфорту, возможность обслуживания и просто собственные предпочтения.

• Алексей Винокуров
• Распечатать

Независимая подвеска автомобиля. Принцип работы, типы и устройство

/ / Независимая подвеска автомобиля. Принцип работы, типы и устройство

Независимая подвеска – самый популярный вид подвесок. Он отличается от других тем, что каждое колесо не влияет на другие, и между колесами нет жесткой связи. Типов независимой подвески существует много, но самой популярной остается многорычажная «МакФерсон». Она отличается от других хорошими характеристиками и сравнительно низкой стоимостью.

Подвеска Дюбоне

Этот тип независимой подвески автомобиля применялся на машинах в первой половине ХХ века. На каждом борте автомобиля был рычаг с реактивной тягой. Рычаг оказывал действие на пружину, а реактивная тяга соединялась с кожухом, в котором находилась пружина и передавала усилия при торможении. Этот тип подвески не прижился, потому как из кожуха постоянно вытекала жидкость.

Подвеска «МакФерсон»

В данном типе подвески имеется направляющая стойка и дополнительный нижний рычаг. Это позволяет качаться, когда работает верхний шарнир. Макферсон – это продолжение свечной подвески. Поворотный кулак скользит вверх и вниз по раме направляющей, которая обеспечивает поворот. Тип подвески макферсон очень популярен, потому как подвеска этого типа проста, компактна и недорогая.

Недостатки и преимущества независимых подвесок

В основном, этот тип подвески используется на легковых машинах. Они лучше переносят выбоины на дорожном покрытии. Когда одно колесо попадает в яму, на втором это никак не сказывается. Если машина на большой скорости попадает в большую яму, то у нее меньший риск перевернуться, если установлена независимая подвеска автомобиля. Машины с этим типом подвески более безопасны и мобильны. Также у них более высокий уровень сцепления с дорогой, что отчетливо видно на хорошей скорости.

Главный недостаток подвесок такого типа – это более высокая вероятность того, что она быстрее выйдет из строя, чем зависимая подвеска автомобиля. Этот момент хорошо заметен во время поездки по горным дорогам, когда одно колесо идет по препятствию, а второе идет по своей траектории. Из-за этого клиренс становится меньше, в результате чего может повредиться дно машины. Одно можно сказать точно: асфальтовые дороги – стихия независимых подвесок автомобилей.

Независимая подвеска. Типы, устройство и принцип работы

Подробности Сергей Категория: Подвеска : 01 октября 2015 38263

Независимая подвеска – это самый распространенный вид подвесок, которые отличаются от зависимых тем, что колеса на одной оси не имеют такой жесткой связи, перемещение одного колеса не влияет на другое, либо влияет, но совсем немного. Разновидностей независимых подвесок немало, поэтому однозначного мнения на счет них нет. Сейчас самыми популярными являются многорычажные и типа «макферсон» независимые подвески, которые отличаются относительно неплохими кинематическими характеристиками и небольшой ценой.

Типы независимых подвесок

Подвески с качающимися полуосями. Такие подвески используют две полуоси вместо одной неразрезной. При этом каждая полуось закреплена на шасси при помощи шарнира, что обеспечивает перпендикулярное положение колеса в отношении своей полуоси. Из-за этого осуществляется независимое подрессоривание колес, что влияет на изменение в больших пределах колеи и развала. Причем, колея и развал тем больше, чем короче полуоси. Кроме этого, при поворотах боковые силы подвески стремятся подбросить автомобиль, что не очень хорошо влияет на его устойчивость.

Подвески на продольных рычагах. Конструкция этой подвески предусматривает, что каждое колесо на одной оси прикреплено к рычагу, который закреплен на кузове или раме подвижно. При работе этой подвески меняется колесная база транспортного средства, при этом изменения могут быть разными с обеих сторон, но колея остается постоянной. Устойчивость подвески при поворотах не очень хорошая, колеса поворачиваются вместе с кузовом, что негативно влияет на сцепку шин с дорогой.

Продольные рычаги берут на себя всю нагрузку, исходящую из всех направлений. Поэтому такой подвеске не хватает жесткости, утяжеления. Кроме этого, в таких типах подвесок центр крена расположен очень низко, что неблагоприятно влияет на заднюю подвеску. Из-за большой поворачиваемости на заднеприводных автомобилях установка задней подвески на продольных рычаг быстро приведёт к непригодности. Плюсом же является то, что между рычагами можно сделать ровный пол в автомобиле, что увеличивает объем салона.

Такую подвеску часто используют на легких прицепах.

Подвеска «Дюбонне». На некоторых автомобилях первой половины 20 века (Chevrolet, Opel Kadett) спереди была установлена продольно-рычажная подвеска, которую назвали «Дюбонне», по имени французского гонщика. На каждом борте был рычаг и реактивная тяга.

Рычаг такой подвески воздействовал на пружину, находящуюся в цилиндрическом кожухе с амортизаторной жидкостью. А реактивная сила соединялась с этим кожухом, передавая на него реактивные усилия во время торможения. В те времена эта конструкция была популярнее подвески на двойных поперечных рычагах, т.к.

предоставляла независимое подрессоривание передних колес за меньшую стоимость. Но в дальнейшем такой тип подвески не был распространен, т.к. жидкость из кожуха постоянно подтекала.

Независимая подвеска на двойных продольных рычагах. Конструкция этой подвески имеет с каждой стороны по два продольных рычага, объединенных в параллелограмм. Сначала такая подвеска использовалась на передней оси заднемоторных малоскоростных автомобилей: «Запорожец», «Фольксваген Жук», первые модели «Порше».

Главным плюсом этой независимой подвески является хорошая компактность в вертикальном и продольном направлениях. Из-за того, что поперечина подвески находится впереди оси передних колес, салон автомобиля позволяет расположить ноги водителя между арками этих колес.

Таким образом, можно уменьшить длину транспортного средства, но при этом багажник впереди был небольшим.

Подвеска на косых рычагах. Этот тип является усовершенствованной подвеской на продольных рычагах. Применяется на задней ведущей оси. Конструкция подвески минимизирует изменение колесной базы, а также уменьшает влияние кренов на наклон колес. Но взамен подвеска дает реакцию на изменение подачи топлива при повороте. При усилении подачи топлива во время поворота, задняя часть автомобиля «приседает», что приводит к развалу передних колес. И наоборот, при уменьшении подачи топлива передняя часть опускается, а задняя подымается.

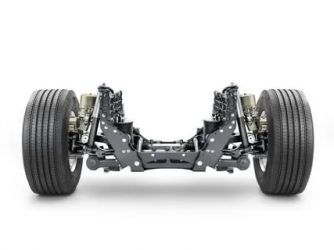

На двойных поперечных рычагах. На каждой стороне такой подвески имеется два рычага, которые подвижно крепятся на раму или кузов внутри, а снаружи соединяются также со стойкой колеса. Как правило, верхние рычаги данной подвески короче нижних, что устраняет изменение колеи. Преимуществом данного типа является возможность задать все параметры подвески, ее характер при работе. Это касается изменения колеи, развала колеса, высоты центров крена, как продольное, так и поперечное и т.д. Данный тип очень популярен на спорткарах.

Подвеска «макферсон». Данная подвеска имеет направляющую стойку с дополнительным нижним рычагом, что дает возможность качаться при работе верхнего упругого шарнира. «Макферсон» является продолжением свечной подвески, где поворотный кулак скользит вниз или вверх по закрепленной на раме точеной или трубчатой направляющей, которая и обеспечивает поворот. Тип «макферсон» сейчас очень распространен. Он весьма дешевый, простой, компактный.

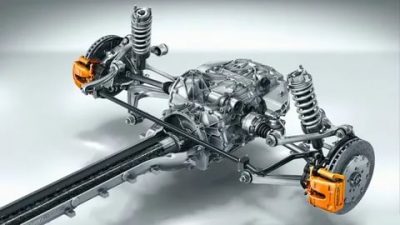

Многорычажная подвеска. Обычно являются подвидом подвески на двойных поперечных рычагах. Используются в качестве задних подвесок на заднеприводных автомобилях. Продолжительное время подвеска на двойных поперечных рычагах применялась как передняя, потому что задняя подвеска была чувствительна к продольным силам, которые возникали при торможении или изменении подачи топлива.

Со временем конструкторы придумали как улучшить управляемость и устойчивость автомобиля. Первой такую подвеску испытал Porsche 928 ,в котором передняя часть рычага под воздействием тормозной силы подавалась немного в сторону, что повлияло на положительное схождение колеса. Таким образом, «ввинчивание» уже не было.

Разновидностью такой подвески есть «макферсон», где установлены дополнительные рычаги для подруливания.
