Устройство и принцип работы ДМРВ

Для обеспечения оптимального процесса сгорания топлива и соблюдения заданных экологических стандартов требуется максимально точно определять массовый расход воздуха, подаваемого в цилиндры двигателя, в зависимости от режимов его работы.

Контроль этого процесса может осуществляется целым набором датчиков: датчик давления воздуха, датчик температуры, но наиболее популярным из них является датчик массового расхода воздуха (ДМРВ), который иногда еще называют расходомером.

ДМРВ фиксирует количество (массу) воздуха, поступающего из атмосферы во впускной коллектор двигателя и передает эти данные электронному блоку управления для последующего расчета топливоподачи.

Виды и особенности работы расходомеров

Расшифровка аббревиатуры ДМРВ — датчик массового расхода воздуха. Устройство применяется в автомобилях с бензиновыми и дизельными двигателями. Он расположен во впускной системе между воздушным фильтром и дроссельной заслонкой и подключается к ЭБУ двигателя. При отсутствии или неисправности расходомера расчет количества поступающего воздуха осуществляется по положению дроссельной заслонки. Это не дает точного измерения, и на сложных режимах работы расход топлива повышается, поскольку массовый расход воздуха является ключевым параметром для вычисления количества впрыскиваемого топлива.

Принцип действия датчика массового расхода воздуха основан на измерении температуры воздушного потока, а потому этот тип расходомеров называют термоанемометрическими. Конструктивно различают два основных типа ДМРВ:

1)нитиевый (проволочный);2)пленочный;

3)объемного типа с поворотной заслонкой (на данный момент практически не используется).

Конструкция и принцип действия проволочного датчика

Нитиевой ДМРВ имеет следующее устройство:

Корпус;измерительная трубка;чувствительный элемент — платиновая проволока;терморезистор;

преобразователь напряжения.

Платиновая нить и терморезистор представляют собой резистивный мост. При отсутствии воздушного потока платиновая нить постоянно подогревается до заданной температуры путем прохождения через нее электрического тока. Когда дроссельная заслонка открывается и начинается движение воздуха, чувствительный элемент охлаждается, что снижает его сопротивление. Это провоцирует увеличение «нагревающего» тока для уравновешивания моста.

Преобразователь трансформирует происходящие изменения силы тока в выходное напряжение, которое передается ЭБУ двигателя. Последний, исходя из существующей нелинейной зависимости, рассчитывает количество подаваемого в камеры сгорания топлива.

Эта конструкция имеет один существенный недостаток — со временем возникают неисправности. Чувствительный элемент изнашивается, и его точность падает. Также они могут загрязняться, но для решения этой проблемы проволочные датчики массового расхода воздуха, устанавливаемые в современных автомобилях, имеют режим самоочистки. Он предполагает кратковременный разогрев проволоки до 1000°С при выключенном двигателе, что приводит к сжиганию скопившихся загрязнений.

Схема и особенности работы пленочного ДМРВ

Принцип работы пленочного датчика во многом схож с нитиевым. Однако в этой конструкции есть несколько отличий. Вместо платиновой проволоки в качестве основного чувствительного элемента установлен кристалл кремния. Последний имеет платиновое напыление, состоящее из нескольких тончайших слоев (пленок). Каждый из слоев представляет собой отдельный резистор:

Нагревательный;терморезисторы (их два);

датчика температуры воздуха.

Кристалл с напылением помещен в корпус, который подключается в канал подачи воздуха. Он имеет особенную конструкцию, позволяющую выполнять измерение температуры не только входящего, но и отраженного потока. Поскольку всасывание воздуха достигается за счет разрежения, скорость движения потока очень высока, что препятствует скоплению загрязнений на чувствительном элементе.

Так же, как и в нитиевом датчике, чувствительный элемент нагревается до заданной температуры. При прохождении воздуха на терморезисторах возникает разница температур, на основе которой рассчитывается масса потока, поступающего из атмосферы. В таких конструкциях сигнал в ЭБУ двигателя может подаваться как в аналоговом формате (выходное напряжение), так и в более современном и удобном для обработки — цифровом.

ДМРВ что это Последствия признаки и неисправности

Как и для любого типа датчика двигателя, неисправности ДМРВ означают неверные расчеты ЭБУ двигателя и, как следствие, некорректная работа системы впрыска. Это может вызвать перерасход топлива или, напротив, недостаточную подачу, что снижает мощность мотора.

Наиболее яркие симптомы неисправности датчика:

1)Появление на приборной панели автомобиля сигнала «Check Engine».

2)Существенное увеличение расхода топлива при обычном режиме эксплуатации.

3)Снижение интенсивности разгона двигателя.

4)Сложности с запуском двигателя и возникновение самопроизвольных остановок в его работе (мотор глохнет).

5)Работа только на одном определенном уровне оборотов (низкие или высокие).

Если вы обнаружили признаки неисправности датчика массового расхода воздуха, попробуйте отключить его. Увеличение мощности двигателя будет подтверждением поломки ДМРВ. В этом случае его потребуется промыть или заменить. При этом необходимо подбирать датчик, рекомендованный производителем автомобиля (то есть оригинальный).

Источник:

crjdjhjlrbчем наносить хайлайтер

Что такое дмрв в машине и где

Для оптимальной работы инжекторного двигателя внутреннего сгорания (далее ДВС) следует учитывать, сколько воздушной смеси поступает в камеры сгорания цилиндров. На основании этих данных электронным блоком управления (далее ЭБУ) определяет условия подачи топлива. Помимо информации с датчика массового расхода воздуха, учитывается его давление и температура. Поскольку ДМРВ являются наиболее значимыми, рассмотрим их виды, конструктивные особенности, возможности диагностики и замены.

Назначение и расшифровка аббревиатуры

Расходомеры, они же волюметры или ДМРВ (не путать с ДМРТ и ДВРМ), расшифровываются как датчики массового расхода воздуха, устанавливаются в автомобилях на дизеле или бензиновых ДВС. Место расположения данного датчика найти несложно, поскольку он контролирует подачу воздуха, то и искать его следует в соответствующей системе, а именно, после воздушного фильтра, на пути к дроссельной заслонке (ДЗ).

Место установки ДМРВ на Газель 405

Подключение устройства осуществляется к блоку управления ДВС. В тех случаях, когда ДМРВ находится в неисправном состоянии или отсутствует, грубый расчет может быть произведен исходя из положения ДЗ. Но при таком способе измерения нельзя обеспечить высокую точность, что незамедлительно приведет к перерасходу топлива. Это еще раз указывает на ключевую роль расходометра при расчете подаваемой через форсунки топливной массы.

Помимо информации с ДМРВ, блок управления также обрабатывает данные, поступающие со следующих устройств: ДРВ (датчик распределительного вала), ДД (измеритель детонации), ДЗ, датчик температуры системы охлаждения, измеритель кислотности (лямбда зонд) и т.д.

Виды ДМРВ их конструктивные особенности и принцип работы

Наибольшее распространение получили три вида волюметров:

• Проволочные или нитевые.
• Пленочные.
• Объемные.

В первых двух принцип работы построен на получении сведений о массе воздушного потока путем измерения его температуры. В последних может быть задействовано два варианта учета:

1. Путем изменения положения ползунка, приводимого в действие специальной лопастью, на которую воздействует воздушный поток, проходящий через прибор. Учитывая наличие трущихся механизмов, уровень надежности таких конструкций довольно низкий. Это стало основной причиной для отказа производителей авто от датчиков данного типа.

   Для ознакомления приведем упрощенный пример конструкции объемного расходомера. Устройство ДМРВ объемного типа

2. Подсчетом вихрей Кармана. Они образуются в том случае, если ламинарный воздушный поток будет омывать препятствие, кромки которого достаточно острые.

   Частота срывающихся с них вихрей напрямую связана со скоростью потока воздуха, проходящего через устройство.

Конструкция вихревого датчика (широко используется производителем Mitsubishi Motors)

Обозначения:

• А – датчик измерения давления, для фиксации прохождения вихря. То есть, частота давления и образования вихрей буде одна и та же, что дает возможность измерить расход воздушной смеси. На выходе при помощи АЦП аналоговый сигнал преобразовывается в цифровой, и передается в ЭБУ.
• В – специальные трубки, формирующие воздушный поток, близкий по свойствам к ламинарному.
• С – обводные воздуховоды.
• D – колона с острыми кромками, на которых формируются вихри Кармана.
• Е – отверстия, служащее для замера давления.
• F – направление воздушного потока.

Проволочные датчики

Нитевой ДМРВ до недавнего времени был наиболее распространенным типом датчика, устанавливаемый на отечественных автомобилях модельного ряда ГАЗ и ВАЗ. Пример конструкции проволочного расходомера показан ниже.

Конструкция волюметра ИВКШ 407282.000

Обозначения:

• А – Электронная плата.
• В – Разъем для подключения ДМРВ к ЭБУ.
• С – Регулировка CO.
• D – Кожух расходомера.
• Е – Кольцо.
• F – Проволока из платины.
• G – Резистор для термокомпенсации.
• Н – Держатель для кольца.
• I – Кожух электронной платы.

Принцип работы и пример функциональной схемы нитевого волюметра.

Разобравшись с конструкцией устройства, перейдем к принципу его работы, она основана на термоанемометрическом методе, при котором терморезистор (RT), нагреваемый проходящим через него током, помещают в воздушный поток. Под его воздействием изменяется теплоотдача, а соответственно, и сопротивление RT, что позволяет вычислить объемный расход воздушной смеси? используя уравнение Кинга:

где I – ток, проходящий через RT и нагревающий его до температуры Т1. При этом Т2 – температура окружающей среды, а К1 и К2 – неизменные коэффициенты.

Исходя из приведенной выше формулы, можно вывести величину объемного расхода воздушного потока:

Пример функциональной схемы с мостовым включением термоэлементов приведен ниже.

Типовая функциональная схема проволочного ДМРВ

Обозначения:

• Q- измеряемый воздушный поток.
• У – усилитель сигнала.
• RT – проволочное термосопротивление, как правило изготавливается из платиновой или вольфрамовой нити, толщина которой находится в пределах 5,0-20,0 мкм.
• RR – термокомпенсатор.
• R1-R3 – обычные сопротивления.

Когда скорость потока близка к нулю, RT нагревается до определенной температуры проходящим через него током, что позволяет мосту удерживаться в равновесии. Как только поток воздушной смеси усиливается, терморезистор начинает охлаждаться, что приводит к изменению его внутреннего сопротивления, и, как следствие, нарушению равновесия в мостовой схеме. В результате этого процесса на выходе усилительного блока образуется ток, который частично проходит через термокомпенсатор, что приводит к выделению тепла и позволяет компенсировать его потерю от потока воздушной смеси и восстанавливает равновесие моста.

Описанный процесс позволяет рассчитать расход воздушной смеси, оперируя величиной тока, проходящего через мост. Чтобы сигнал воспринимался ЭБУ, он преобразовывается в цифровой или аналоговый формат. Первый позволяет определить расход по частоте выходного напряжения, второй – по его уровню.

У данной реализации есть существенный недостаток – высокая температурная погрешность, поэтому многие производители добавляют в конструкцию терморезистор аналогичный основному, но не подвергают его воздействую воздушного потока.

В процессе работы на проволочном терморезисторе могут накапливаться пылевые или грязевые наслоения, чтобы не допустить этого, данный элемент подвергается краткосрочному высокотемпературному нагреву. Он производится после отключения ДВС.

Пленочные воздухомеры

Пленочный ДМРВ работает по тому же принципу, что и нитевой. Основные отличия заключаются в конструктивном исполнении. В частности, вместо проволочного сопротивления из платиновой нити используется кремневый кристалл. Он покрыт несколькими слоями платинового напыления, каждый из которых играет определенную функциональную роль, а именно:

• Температурного датчика.
• Термосопротивления (как правило, их два).
• Нагревательного (компенсационного) резистора.

Данный кристалл устанавливается в защитный кожух и помещается в специальный канал, через который проходит воздушная смесь. Геометрия канала выполнена таким образом, чтобы температурные измерения снимались не только с входного потока, а и отраженного. Благодаря созданным условиям достигается высокая скорость движения воздушной смеси, что не способствует отложению пыли или грязи на защитном корпусе кристалла.

Конструктивные особенности пленочного ДМРВ

Обозначения:

• А – Корпус расходомера, в который вставляется измерительное приспособление (Е).
• В – Контакты разъема, который подключается к ЭБУ.
• С – Чувствительный элемент (кремневый кристалл с несколькими слоями напыления, помещенный в защитный кожух).
• D – Электронный контролер, при помощи которого производится предварительная обработка сигналов.
• Е – Корпус измерительного приспособления.
• F – Канал, сконфигурированный таким образом, чтобы снимать тепловые показатели с отраженного и входного потока.
• G – Измеряемый поток воздушной смеси.

Как уже упоминалось выше, принцип работы нитевых и пленочных датчиков аналогичны. То есть, первоначально производится нагрев чувствительного элемента до температуры. Поток воздушной смеси охлаждает термоэлемент, что делает возможным произвести расчет массы воздушной смеси, проходящей через датчик.

Что такое датчик массового расхода воздуха (ДМРВ)

Современные инжекторные автомобили для своей правильной работы полагаются на показания множества датчиков. Благодаря слаженной и точной работе всей системы, достигаются мощность и эффективность, недоступные для старых карбюраторных моторов, их сравнение похоже на сравнение топора и бензопилы в скорости заготовки деревьев.

Однако инжекторные системы сложнее и в следствии этого — менее надёжны чем двигатели с карбюраторами. Датчик массового расхода воздуха (ДМРВ или расходомер) является важной деталью автомобиля, от исправной работы которой зависит мощность двигателя и его расход топлива. Обнаружить его можно под капотом машины, где он располагается между воздушным фильтром и воздушным патрубком, направленным к дроссельной заслонке.

Датчик массового расхода воздуха

Задачей ДМРВ является измерение количества воздуха, проходящего в цилиндры, и передача данной информации электронному блоку управления, то есть «мозгам» машины. На основе данных датчика массового расхода воздуха блок управления принимает решение о необходимости увеличения или уменьшения подачи воздуха в горючую смесь.

При выходе из строя датчик массового расхода воздуха практически никогда не ремонтируется, а просто меняется на новый.

Его устройство довольно простое, и он состоит из корпуса, в который помещен прибор для измерения затрат воздуха – термоанемометр. Достаточно повредить диагностическое устройство в процессе демонтажа ДМРВ или его очистки, и потребуется замена всего датчика. Выйти из строя он может также при большом сроке службы, но убедиться в его неисправности можно только после проверки.

Признаки неисправности и стоимость замены

Расходомер воздуха в автомобиле, как и все компоненты в нем, подвержены дефектам. Этот электронный компонент в машине также называют ДМРВ — датчик массового расхода воздуха. К сожалению, несмотря на современные технологии этот датчик может достаточно быстро выходить из строя, доставляя массу проблем владельцам автомобилей.

При неисправном датчике массового расхода воздуха симптомы обычно такие:

• Горит индикатор «CHECK» на панели;
• Отсутствует холостой ход. Точнее, он будет, но повышенный, около 1500 оборотов;
• Пропала «тяговитость» автомобиля;
• Заметно возросший расход топлива, независимо от стиля езды;
• При стабильном движении машина дёргается;
• Если установлен бортовой компьютер (не путать с ЭБУ!), можно посмотреть на расход топлива, при некорректной работе датчика он будет постоянно «плавать».
• «гуляют» обороты.

Почему этот датчик называется расходомером воздуха или датчиком массового расхода воздуха? Дело в том, что этот важный датчик устанавливается, как правило, в систему впуска двигателя и располагается между корпусом воздушного фильтра и дроссельной заслонкой. Причем этим датчиком оснащаются как бензиновые, так и дизельные автомобили.

С помощью расходомера воздуха электронный блок управления двигателем определяет массу всасываемого двигателем воздуха. На основе данных с датчика электроника регулирует впрыск топлива, которое в необходимом количестве, должно быть смешано с поступающим кислородом. Это позволяет создавать в камере сгорания двигателя оптимальную топливную смесь для идеального сгорания.

К сожалению, датчик массового расхода воздуха часто становится причиной появления ошибок в электронике автомобиля, что в итоге отражается на работе двигателя. Например, если расходомер воздуха в машине неисправен, то двигатель машины перестает работать в оптимальном режиме.

В результате в большинстве случаев мотор начинает работать в аварийном режиме, а на приборной панели появляется предупреждающий значок «Чек двигателя».

Чаще всего стоимость ДМРВ в среднем варьируется от 3500 — 12 000 рублей.

Главный минус датчика массового расхода воздуха, это его стоимость. Например, новый расходомер воздуха может стоить и 3000 рублей и даже 30 000 рублей. Все, конечно, зависит от вашей марки и модели автомобиля и от того какой вы хотите купить датчик — оригинал / неоригинал.

К сожалению, так как расходомер воздуха является чрезвычайно чувствительным компонентом, то он часто может быстро выходить из строя при неправильной установке. Именно поэтому мы не рекомендуем самостоятельную замену датчика.

Кстати, замена расходомера в среднем занимает от 15 до 60 минут.

И так как же работает датчик массового расхода воздуха, какие самые частые признаки его неисправности и что делать в случае поломки?

Факторы, влияющие на исправность ДМРВ

В первую очередь нужно обратить внимание, что ДМРВ требует очень бережного обращения с ним.

• Платиновую нить можно повредить, если неаккуратно протирать датчик. На ДМРВ недопустимо попадание грязи и масла. Допустим, если двигатель дымит и расходует масло, масляная копоть забивает датчик и выводит его из строя.
• Из-за неправильной регулировки или сбоев в системе зажигания во впускном коллекторе происходят хлопки, которые могут разрушить тонкий платиновый волосок.
• Встречается еще один характерный дефект, по всем признакам похожий на неисправность ДМРВ. Это повреждение патрубка (гофры) инжектора, соединяющего датчик и корпус дроссельной заслонки. Происходит дополнительный подсос воздуха, и топливовоздушная смесь обедняется по своему составу.
• Повреждения датчика могут произойти вследствие удара. Это может произойти в результате дорожно-транспортного происшествия.

Нужно не забывать своевременно менять элемент воздушного фильтра. Грязь и пыль с воздушного фильтра попадают на платиновые нити расходомера и выводят датчик из строя.

Функция расходомера воздуха

Расходомер воздуха (ДМРВ) является относительно небольшой составляющей, имеющей большое значение в правильной работе системы управления двигателем.

Расходомер расположен во впускном коллекторе между дросселем и воздушным фильтром.

Почти все современные бензиновые и дизельные двигатели в настоящий момент используют расходомер воздуха для расчета оптимального впрыска топлива в камеру сгорания.

Помимо вычислений массы воздуха, датчик определяет температуру и давление всасываемого кислорода. Исходя из полученных значений, блок управления двигателем вычисляет количество необходимого топлива для подачи в двигатель и время зажигания. В дизельных автомобилях расходомер воздуха также влияет на работу системы рециркуляции отработавших газов.

До 1980-х года в автомобилях использовался механический датчик определения потоков воздуха. Но сегодня механический датчик больше не в состоянии справится с современными требованиями современных бензиновых и дизельных моторов.

Современные виды ДМРВ

Обычные современные расходомеры воздуха в машине оснащены двумя платиновыми резисторами (нагревательные металлические нити). Первый резистор экранирован от проходящего воздуха, второй — находится непосредственно в воздушном потоке. ДМПВ подключен к электроцепи автомобиля. С помощью электричества в датчике нагреваются оба резистора.

Но температура двух резисторов естественно отличается, поскольку неэкранированный резистор постоянно охлаждается проходящим потоком воздуха. Экранированный же резистор нагревается быстрее и больше. В результате в электронный блок управления двигателем поступает информация о двух разных значениях. На основе разницы значений блок управления двигателем и определяет массу всасываемого воздуха.

Для того чтобы предотвратить быстрое загрязнение ДМРВ предусмотрена принудительная система очистки. Например, после выключения мотора датчик нагревается. Благодаря этому датчик очищается от загрязнений.

Также достаточно недавно появился новый вид датчиков ДМРВ. Это новое поколение расходомеров воздуха использует вместо проволоки нагревательную пленку. Это тонкая пленка с тонким керамическим слоем.

Новый вид датчиков также подключен к электросети автомобиля. Электричество удерживает датчик на определенной температуре нагрева. Когда воздух охлаждает датчик, то ему приходится снова за счет тока нагреваться до заданной температуры. Соответственно, чем больше потоков воздуха проходит через датчик, тем больше он остывает.

Соответственно тем больше необходимо время чтобы восстановить заданную температуру нагрева ДМПВ.

Именно по требуемому объему нагрева электронный блок управления двигателем и определяет сколько воздуха проходит через датчик и соответственно какое количество топлива оптимально подать в камеру сгорания.

Преимущество этого вида датчиков в том, что они не требуют системы очистки с помощью нагрева на высокой температуре.

Симптомы неисправности датчика массового расхода воздуха

Датчик массового расхода воздуха не только важен для мощности вашего автомобиля, но и необходим для регулирования минимального уровня загрязняющих веществ в выхлопной системе машины. Если расходомер воздуха неисправен или загрязнен, он не будет давать правильные показания блоку управления двигателем. Итог: оптимальное количество топлива не будет подаваться в камеру сгорания.

В результате может получиться так, что система впрыска топлива будет подавать в камеру сгорания или впускной канал двигателя либо слишком мало, либо слишком много топлива.

ДМРВ, что это такое в автомобиле?

Автомобиль представляет собой совокупность агрегатов и механизмов, каждый из которых снабжается специальными датчиками. Датчики передают всю необходимую информацию о работоспособности механизмов и агрегатов на главный блок управления, именно с него выполняется управление всеми основными системами автомобиля. Датчики выполняют контролирующую функцию, в разных системах они контролируют разные параметры (температуру, давление, положение заслонки, количество воздуха и т.д.).

Особое внимание автомобилисты уделяют датчику ДМРВ. Это специальный датчик массового расхода воздуха, который предназначен для контроля подачи воздуха в двигатель автомобиля. Этот датчик используется на транспортных средствах, которые имеют специальную систему впрыска горючей смеси. Он работает в совокупности с другими датчиками (давления и температуры воздуха).

Основные функции ДМРВ

задача ДМРВ – это передача информации о количестве воздуха, которое поступает непосредственно в камеры цилиндров двигателя. Вся информация передается на центральный блок управления, а там она анализируется в совокупности с сигналами от других датчиков. Эта информация является очень важной для правильной работы инжекторного двигателя, потому что горючая смесь формируется непосредственно в самом цилиндре. Бензин впрыскивается форсунками, а воздух поступает достаточно разжиженным. Чтобы горючая смесь получалось надлежащего качества, необходима своевременная подача определенного количества воздуха.

Процедура впрыскивания имеет определенные дозировки, все это регулируется за счет сигналов поступающих от датчиков, в том числе и от ДМВР. На количество вбрызгиваемого топлива в цилиндры будет оказывать влияние множество факторов (положение коленчатого вала и скорость его вращения, объема воздуха и положения дроссельной заслонки). Благодаря датчику ДМРВ происходит приготовление горючей смеси, он помогает сбалансировать смесь воздухом для оптимального воспламенения, а соответственно и стабильной работы двигателя внутреннего сгорания.

Устройство и разновидность ДМРВ

Для создания обогащенной горючей смеси воздух поступает в рабочие камеры сгорания по специальным патрубкам проходя через систему воздушной фильтрации. Вам датчик устанавливается в корпусе воздушного фильтра и соединяется при помощи специального патрубка. Соединение должно быть полностью герметичным,  необходимо полностью исключить даже малейший подсос воздуха. Если соединение будет негерметичным, то датчик не сможет точно учитывать количество воздуха.

Существует несколько разновидностей ДМРВ:

• Самые первые датчики, которые начали устанавливаться в современных автомобилях, основаны на работе по принципу изменения резисторного сопротивления. Сопротивление меняется от силы воздействия специальной пластины. Она изгибается под силой проходящего потока воздуха. Чем сильнее поток воздуха, тем больше будет изгибаться пластина. Пластина будет подавать сигнал о количестве подаваемого воздуха;
• После первых датчиков стали производить новые, принцип действия которых основан на термоанемометрических показателях. Внутри датчика устанавливаются две специальные нити из платины (контрольная и рабочая). Нити подключены к питанию и нагреваются до определенной температуры. Каждая нить нагревается одинаково. Рабочая нить обдувается проходящим потоком воздуха. Система автоматического учета анализирует показатели температур на рабочей и контрольной нити и на основании этих данных определяет объем подаваемого воздуха;
• Последнее время стали производить датчики нового поколения, в которых применяются специальные кремневые пластинки с платиновым покрытием.

Признаки, которые будут свидетельствовать о неисправности ДМРВ

Только когда корректная информация от ДМРВ поступает на блок управления, выполняется эффективное и своевременное образование горючей смеси в цилиндрах двигателя. Даже при малейших отклонениях в подаче воздуха общая мощность двигателя начнет падать. Если датчик частично или полностью выйдет из строя, то двигатель автотранспортного средства не заведется.

Вот основные признаки, которые будут прямо указывать на неисправности ДМРВ:

• Двигатель авто стал очень тяжело запускаться;
• На панели загорелся специальный индикатор «Check engine»;
• Скорость при движении значительно уменьшилось. Очень медленно происходит разгон;
• Расход бензина значительно вырос;
• При движении на холостом ходу обороты плавают.

Эти признаки могут свидетельствовать о поломке не только ДМРВ, но и о поломках ряда других систем и механизмов. Поэтому необходимо обратиться на станцию технического обслуживания, для проведения полной диагностики вашего автомобиля.

Определить поломку датчика можно самостоятельно используя специальные приспособления. Вот несколько основных способов:

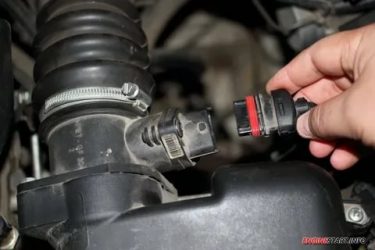

• При работающем двигателе отсоединяем колодку, на которой находятся провода от датчика. В этом случае произойдет перераспределение, и блок управления будет питать двигатель, опираясь на показания, которые будут исходить от дроссельного датчика. Теперь необходимо будет выполнить своеобразный тест-драйв. Если работа двигателя значительно улучшилась, то это явный признак неисправности ДМРВ;
• Можно проверить работоспособность датчика с помощью вольтметра. Для этого необходимо будет проверить напряжение между минусом и основным сигналом датчика. Двигатель должен быть нерабочим, но зажигание включено. Если показания прибора больше 0,9-1,4 вольта, то датчик неисправен.

Вам также может понравиться

Как выбрать датчик массового расхода воздуха

Датчик расхода воздуха – достаточно сложное и точное устройство, ответственное за качество горючей смеси из атмосферного воздуха и автомобильного топлива. Работа катализатора может быть гарантирована только при четкой работе расходомера. Впрочем, от его работы зависят и многие другие системы. Если расходомер барахлит, то двигатель авто не сможет нормально работать.

Современные датчики работают в тандеме с электронным блоком управления. Он же записывают коды возникших ошибок, что очень помогает при посещении СТО. Мы расскажем вам о том, что нужно знать бережному автомобилисту об устройстве расходомера, основных его неполадках и лучших вариантах для замены.

Подробнее о задачах расходомера

Как известно, горение не может происходить в бескислородной среде. Это правило не распространяется на некоторые горючие вещества, как-то порох, который может гореть даже под водой. Бензин же без поступления воздуха гореть не будет. На одну массовую долю топлива должно приходиться несколько массовых долей воздуха. Оптимальным соотношением топлива к воздуху является 1:14,7. Если изменить эти пропорции, или потеряем мощность, или получим грязный выхлоп. К слову, по этой причине полное название вышеупомянутого устройства звучит не иначе «Датчик массового расхода воздуха».

При нажатии на педаль газа вы регулируете как раз работу расходомера. Когда подается больше воздуха, подается и соответственно больше топлива, что приводит к увеличению оборотов. Точно отлаженный датчик расхода гарантирует уменьшение потребления топлива, чистоту выхлопа и легкий набор скорости.

Принцип работы ДМРВ

В самых старых автомобилях встречались механические датчики с отклоняющимися пластинами. Их принцип работу очень простой: когда через датчик проходит небольшой объем воздуха, пластина отклоняется, давая воздуху двигаться дальше; при подаче больших объемов пластина отклонялась на свой максимум. Устройство очень похоже на дроссельную заслонку.

Термоанемометрические датчики оснащались платиновой нитью. Здесь на практике применяется закон Ома. Проходящий через трубку воздух охлаждает нагретую проволоку, вследствие чего на него уменьшается напряжение. Вместе с напряжением меняется и сопротивление нити. Исходя из показаний, вычисляется зависимость сопротивления от массы пропускаемого воздуха. За вычисления ответственен электронный модуль. Главным минусом таких датчиков является их небольшой ресурс.

В термоанемометрах платиновая проволока периодически нагревается до температуры 1100°С, избавляясь таким образом от загрязнения.

Самые современные датчики являются доработанной версией предыдущих. Их называют HFM или же датчиками с пленочными измерителями. Доработана вся начинка датчиков, и теперь они не имеют следующих недостатков:

• Учет обратного потока воздуха. Учитывается только входящий поток;
• Загрязнение пылью и маслом. Нагревающий слой теперь всегда чистый;
• Не учитывалась плотность и влажность воздуха. Эти параметры среды ощутимо влияют на качество охлаждения нагревательного элемента. Теперь датчик учитывает и их.

Постепенно автоконструкторы отказываются от датчиков массового расхода. На замену им приходят датчики абсолютного давления.

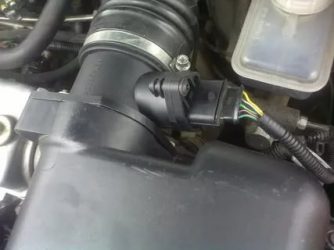

Место установки

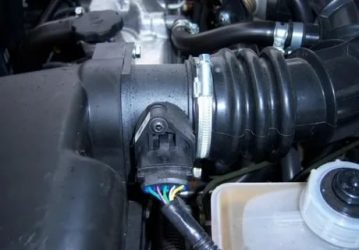

Стандартное расположение – пространство между фильтром воздуха и дроссельной заслонкой. Закрепляется датчик прямо в воздуховоде. Найти его под капотом автомобиля совсем нетрудно.

По мере отказа от классических расходомеров и установке датчиков абсолютного давления, изменилось также расположение устройства в автомобиле. Теперь оно находится во впускном коллекторе.

Определяемся со временем замены

Новый расходомер устанавливают только после поломки старого. Иногда его «реанимируют» основательной продувкой, но даже в этом случае устройство не проработает достаточно долго.

Основной причиной замены являются грязь и время. Если в случае со временем все относительно понятно (нагревательные элементы не могут служить вечно), то загрязнение происходит по нескольким причинам. Самой частой является неспособность воздушного фильтра справляться со своими задачами. Если такой фильтр выходит из строя, у водителя есть пара-тройка тысяч километров в запасе – после этого качество работы двигателя сильно упадет. Также по расходомеру больно бьет плохое состояние проводки.

Следите за состоянием двигателя. Пары масла, попадающие в воздуховод, ускоряют износ датчика расхода воздуха. Причинами появления паров масла являются износ сальников клапанов, а также поршневых колец.

Когда расходомер перестал работать

На неисправность датчика расхода воздуха вам укажет вот что:

• На холостом ходу мотор выдает или большие, или низкие обороты;
• Двигатель заводится с большим трудом;
• Расход топлива повысился;
• Автомобиль плохо набирает скорость;
• Свечи зажигания сильно закопчены;
• Выхлопные газы ощутимо пахнут бензином;
• Загорелась лампочка «Check Engine».

Сами же производители срок службы никогда не регламентируют. Говоря о необходимости замены, специалисты концернов опираются на следующее:

• Стабильность напряжения;
• Отложения на нагревательном элементе.

Попробуйте отключить расходомер и набрать обороты. Во внештатном режиме работы в вашем автомобиле тахометр покажет не более 1500 об/мин. Теперь за приготовление топливно-воздушной смеси ответственен ДПДЗ. Если вы при дальнейшей езде без расходомера вы отметили улучшение динамики, проблема крылась в нем.

При помощи мультиметра измерьте напряжение на устройстве. Напряжение свыше 1,04 V говорит о необходимости скорейшей замены.

Визуально осмотрите датчик. Он должен быть сухим и чистым. Если вы попробуйте извлечь его и не увидите на своем месте уплотнительное кольцо, можете быть уверены в том, что устройство долго вам уже не прослужит – оно наверняка забилось пылью. Измеритель еще чистый, но кольца нет/оно повреждено – позаботьтесь об установке хорошего уплотнителя и проследите за дальнейшей работой мотора. Возможно, он барахлил из-за подсоса через плохое уплотнение, а не из-за самого расходомера.

Есть ли возможность отремонтировать старый расходомер

Пластинчатые и пленочные датчики к ремонту непригодны. Лучшим вариантом будет изучить на неполадки питающую контактную сеть (возможны замыкания или обрывы). Иногда бывает так, что устройство в порядке, а проблема кроется в электрике. Здесь вам может помочь только специалист.

Промывка «волшебными» жидкостями с высокой вероятностью сделает датчик совершенно непригодным. Хотя бывают и обратные случаи – автолюбитель выиграл несколько тысяч километров, которые можно проехать с чистым расходомером. В любом случае, замены не избежать, ее можно слегка оттянуть.

Самые старые модели устройств с трубкой Пито обычно загрязняются маслом. Их очищают специальным аэрозолем для карбюраторов. В иных случаях датчик тоже придется заменить новым.

Делаем правильный выбор

Большинство автолюбителей выбирают датчик расхода воздуха исходя из характеристик своего автомобиля. Для штатной комплектации это такой перечень:

1. Марка;
2. Модель авто;
3. Год выпуска;
4. Двигатель;
5. Контроллер.

Менеджер магазина запчастей имеет доступ к подробным таблицам, в которых первым рядом идет код датчика, а все остальное – вышеперечисленные характеристики. Точно так же вы можете сказать VIN-код автомобиля, а менеджер по нему найдет нужную запчасть. Внешне одинаковые запчасти не всегда взаимозаменяемы. Они могут быть предназначены для работы с неодинаковыми ЭБУ, только один из которых имеет правильный выходной сигнал.

Продаются расходомеры воздуха в корпусе-трубке или отдельно от него. При покупке датчика в обязательном порядке нужно сверить номер запчасти с номером, выбитым на корпусе. Делается это потому, что уплотнитель должен четко описывать форму трубки, иначе при запуске мотора воздух будет проходить мимо фильтра.

Вам также могут попасться датчики, очищенные на заводе нагревом до 1000°С. Они имеют гарантию. Суть в том, что согласно существующим программам по экономии некоторые производители продают такие устройство вдвое-втрое дешевле новых. Если вам попался такой датчик, его можно брать.

Определяемся с брендом

Покупать нужно только расходомер c гарантией. Если заметен износ хотя бы одной детали, можно не сомневаться в скором выходе из строя всего устройства.

Обратите внимание на Pierburg, Siemens, Bosch (Германия), Denso (Япония). Многие автоконцерны заказывают производство датчиков у этих компаний, уже на своих заводах проставляя свою маркировку.

Недорогими аналогами располагают JP Group (Дания), Maxgear (Польша). Качество запчастей несколько хуже, но они удовлетворяют стандартам и могут прослужить достаточно долго.

Лучшим вариантом будет покупка оригинала для автомобиля конкретной марки. Но, как и писалось выше, это те же Denso и Bosch, но по завышенной цене. Плюсом является разве что простота поиска.

Резюмируя опыт многих автомобилистов скажем, что эксперименты с сомнительными аналогами почти всегда заканчивались покупкой оригинала. Так что если вы планируете замену, будьте готовы к немалым затратам. Это все равно будет дешевле, чем если бы в течение года вы поменяли сразу несколько запчастей.

Вывод

Покупку расходомера нельзя назвать какой-то сложной задачей. На самом деле нужно брать датчик с характеристиками, идентичными тем, что имеет требующий замены. Лучше всего подобрать качественный аналог – вы сэкономите, ничего не потеряв. Чтобы менять датчик не приходилось часто, следите за его чистотой, состоянием фильтров и проводки, общей работой двигателя. Не забудьте после замены сделать сброс с инициализацией вашего ЭБУ.

Назначение датчика ДМРВ

Время прочтения:

Двигатель автомобиля потребляет, не чистый бензин или солярку, а топливную смесь, в состав которой входит некоторое количество воздуха. Последнюю характеристику определяет, как раз датчик ДМРВ, по сигналам которого ЭБУ смешивает топливо с воздухом в оптимальной пропорции.

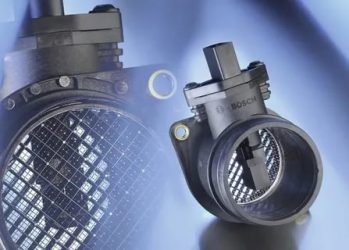

Рис. 1 Датчик ДМРВ

В системах электронного зажигания соотношение топлива и воздуха в топливной смеси, впрыскиваемой внутрь цилиндров ДВС, задает бортовой компьютер. Поэтому датчик массового расхода воздуха необходим для корректировки этих параметров в каждый отдельный момент времени работы двигателя.

Рис. 2 Назначение волюметра в системе электронного зажигания инжекторного двигателя

В противном случае в камеры сгорания будет поступать или обедненная, или обогащенная смесь, что приведет к увеличенному расходу горючего, перегреву мотора, интенсивному износу деталей трения. Снизится мощность, нарушатся характеристики ДВС, глохнет двигатель.

Конструкция ДМРВ

Автолюбители именуют датчик ДМРВ расходомером, в специальной литературе он обозначен, как волюметр. Внутри этого электронного прибора фактически измеряется, не объем воздуха, сквозь него проходящего, а его масса в единицу времени, причем, сжатого.

Поскольку закон Ома знаком каждому выпускнику школы, устройство ДМРВ понятно для 100% автолюбителей:

• прибор является аналогом анемометра, измеряющего скорость потока;
• внутри трубчатого корпуса с воздушным дефлектором и сетчатым металлическим экраном на входе перпендикулярно потоку вставлен сам датчик с разъемом, выходящим наружу;
• внутрь датчика на нить или пленку подаем ток 500 – 1200 мкА, снимаем величину напряжения 0 – 1 В при обратном потоке или 1 – 5 В в обычном режиме;
• при прохождении тока элемент разогревается, увеличивается его сопротивление (500 – 700 Ом), соответственно изменяется напряжение;
• воздушный поток охлаждает провод, сопротивление уменьшается, напряжение увеличивается.

Рис. 4 Конструкция нитяного ДМРВ

Производится подключение ДМРВ по нижеприведенной схеме:

• зеленый – на массу;
• бело-серый – напряжение на выходе;
• желтый – сигнал входной;
• темный – сигнал выходной.

Рис. 5 Схема подключения ДМРВ

В пленочный ДМРВ встроен платиновый резистор на керамической пластине. В нитяном датчике сопротивление изготовлено из сплава иридия и платины. Первые модели ВАЗ комплектовались датчики, контролировавшие расход по частоте выходного сигнала. В настоящее время на отечественных машинах и иномарках стоят ДМРВ, определяющие расход по напряжению.

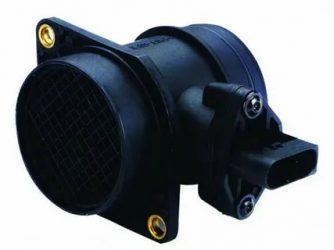

Рис. 6 Пленочный ДМРВ

Для повышения функционала в работающем датчике используется два термозависимых элемента. Поскольку разница температуры воздуха может вносить в показания прибора ошибку, второй нитяной элемент ее компенсирует, измеряя температуру среды. Общим для всех приборов является наличие регулировочного винта, которым своими руками корректируется СО. Отличаются конструкции разных производителей следующими деталями:

• толщина нити – 0,07 – 1 мм;
• способ крепления термозависимого элемента – лазерная сварка, зацепление петлей на упругом подвесе;
• геометрия нити – V-образная либо П-образная;
• конструкция стойки – квадратная исключает ошибку при повороте элемента вокруг оси.

:  Особенности конструкции

Рис. 7 Немецкий датчик и российский аналог

Кроме этих отличий следует учесть факторы:

• нитяные приборы начала выпускать компания Бош и Дженерал Моторс, затем появились взаимозаменяемые аналоги завода АПЗ и АОКБ Импульс;
• внедрила пленочный ДМРВ Сименс, его скопировал Калужский НПП АВТЭЛ;
• нить разогревается до 140 – 170 градусов, пленка до 100 градусов;
• точность измерения пленочных модификаций ниже – 4%, нитяных выше – 1%;
• между собой приборы взаимозаменяемые, но только вместе с пучком проводов, так как распиновка провода не совпадает.

Рис. 8 Разъем датчика

В настоящее время нитяные датчики сняты с производства в Европе по ряду причин:

• низкий уровень технологичности производства нити;
• наличие корректирующих лямбда-зондов;
• автоматическая тарировка пленок на продувочых установках.

Другими словами, производители пожертвовали быстродействием и высокой точностью ради значительного снижения себестоимости пленочных ДМРВ.

Внимание: Для пленочных датчиков принята схема подключения к контроллеру МИКАС-7.1 исполнения 241.3763-31. Эксплуатируются нитевые датчики ДМРВ МИКАС-5.4 и МИКАС-7.1 (исполнение 241.3763-01).

Существует датчик ДМРВ М отечественного производства с защитой от «переплюсовки», КЗ и кондуктивных помех.

Рис. 9 Модификация ДМРВ М

В нитяные датчики по умолчанию заложен принцип самоочищения термозависимого элемента. После остановки двигателя ЭБУ самостоятельно подает на нить ток для разогрева до 1000 градусов в течение 1 секунды. Налипшая грязь при этом полностью выгорает.

Основные неисправности

В плёночном датчике практически нечему ломаться, поэтому они считаются «вечными». Спираль нитяных ДМРВ менее надежная, однако ремонту эти электронные устройства не подлежат в принципе, за исключением прочистки, замены. Помогут, как определить неисправность именно этого датчика, следующие симптомы:

• самопроизвольное снижение мощности мотора;
• снижение динамики разгона;
• двигатель не заводится «на горячую»;
• необоснованное стилем вождения увеличение расхода горючего;
• загоревшиеся ошибки Check;
• изменение оборотов ХХ в любую сторону, появление рывков;
• машина глохнет при переключении скорости.

При диагностике низкого уровня сигнала возможны варианты:

• отпал штекер;
• оборвана питающая сеть;
• окисление или обрыв массы;
• обрыв провода сигнального.

Рис. 10 Механические повреждения волюметра

Поскольку электроприбор не ремонтопригоден, но имеет простую конструкцию, диагностика может быть выполнена собственными силами по принципу увеличения ее сложности.

Диагностика ДМРВ

В принципе, датчик массового расхода воздуха не настолько критичен для запуска мотора, как, например, ДПКВ. Его можно отключить, выдернув разъем, ЭБУ перейдет в аварийный режим, будет определять порции воздуха в топливной смеси по другому датчику – положения дроссельной заслонки ДПДЗ.

Поэтому поломку определяют в несколько этапов по степени сложности:

• осмотр визуальный и отключение датчика;
• определение соответствия конкретной модификации ДМРВ прошивке ЭБУ;
• диагностика тестером в режиме вольтметра.

Это позволит снизить трудоемкость процесса. Например, перед тем, как проверить ДМРВ тестером, следует убедиться, что датчик совместим с конкретным контроллером МИКАС, не производилась прошивка оригинальных мозгов.

Осмотр визуальный

Осуществляется проверка ДМРВ после обеспечения доступа к этому датчику. Для этого потребуется частично демонтировать элементы воздухозаборника (обычно гофра). Зная, как работает волюметр, визуально можно обнаружить механические повреждения или следы жидкостей/грязи в патрубке.

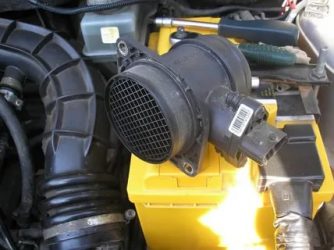

Рис. 11 Осмотр датчика воздуха и гофры

Масло попадает внутрь гофры из-за забитого маслоотбойника вентсистемы картера либо при повышении внутри него уровня смазки. При нарушении графика ТО машины на стенки патрубка попадает пыль и грязь, так как забивается фильтр воздушный.

После демонтажа датчика из корпуса фильтра воздушного входная сетка должна быть чистой. Если не ней имеется налет пыли, скорее всего, резиновое уплотнение было установлено не герметично, внутрь попадал не фильтрованный воздух. В любом из этих случаев работа ДМРВ по умолчанию нарушается.

Диагностика в движении

Следующая методика, как проверить датчик воздуха, позволяет выявить его работоспособность. Для этого не понадобится тестер и прочие инструменты:

• диагностика ДМРВ производится после отключения разъема ЭБУ;
• двигатель заводится, на панели загорается Check, указывая на неисправности датчика;
• однако контроллер переходит в аварийный режим, обеспечивая работу ДВС;
• если динамические характеристики мотора улучшились при поездке с отключенным датчиком воздуха, значит ДМРВ неисправен.

:  Из-за чего может возникнуть неисправность

Рис. 12 Отключение ДМРВ

Внимание: Подобное отключение не является решением проблемы, эксплуатировать машину без датчика ДМРВ не рекомендуется.

Соответствие ДМРВ прошивке ЭБУ

По мере необходимости владельцы перепрошивают мозги ЭБУ для улучшения характеристик, получая при этом побочные проблемы. Например, если для контроллера МИКАС произведена прошивка ДМРВ может работать не корректно.

В этом случае говорить о неисправности датчика в принципе не верно, но его сигналы не предназначены для новой версии МИКАС контроллера, которую на него установили. Выявить в ДМРВ признаки неисправности в этом случае можно единственным способом:

• изменить угол положения заслонки дроссельной (обычно 1 мм прокладкой возле упора заслонки);
• отключить датчик ДМРВ при работающем двигателе (выдергивается фишка из разъема).

Если мотор не остановится, то причина в несовместимости МИКАС и ДМРВ. Придется искать снять ДМРВ поискать его аналоги для измененной версии контроллера.

Проверка мультиметром

Если на предыдущих этапах диагностировать неисправности датчика не удалось, и он совместим с версией используемого контроллера ЭБУ, производится проверка тестером по технологии:

• мультиметр переключается в режим 2 В (вольтметр);
• перед глазами размещается схема распиновки пучка;
• включается зажигание, черный щуп тестера на массу, красный на желтый провод.

Рис. 13 Схема проверки ДМРВ тестером

После чего при заглушенном двигатели мультиметром считываются показания с учетом факторов:

• новый прибор покажет 0,99 – 1,01 В;
• в пределах 1,02 В считается хорошим состоянием датчика;
• 1,03 – 1,04 В свидетельствует об окончании эксплуатационного ресурса прибора;
• больше 1,5 В говорит о необходимости замены.

Нижеприведенная таблица содержит параметры распиновки пучка:

Провод	Вход	Выход
зеленый	–	масса
желтый	сигнал на датчик	–
самый темный	–	к главному реле
самый светлый (полосатый)	напряжение питания	–

Указанные симптомы можно диагностировать бортовым компьютером в группе параметров Uдмрв.

Очистка расходомера воздуха

Поскольку ремонт ДМРВ производителями не предусмотрен, этот электроприбор считается «расходным». Единого мнения по возможности очистки для восстановления работоспособности не существует, даже среди профессионалов СТО. Если владелец машины все же решил почистить ДМРВ самостоятельно, необходимо учесть нюансы технологии:

• очиститель не должен содержать ацетон, эфир;
• запрещены ватные палочки и сжатый воздух;
• чаще всего применяется WD-40 либо Air Senso Clean производителя CRC;
• после извлечения прибора спрей наносится на него равномерно мощной струей, грязь растворяется и стекает под собственным весом.

Рис. 14 Очистка волюметра спреем

Установка ДМРВ на место возможна после высушивания поверхностей без использования фена.

Замена ДМРВ

Если после очистки не удалость восстановить работоспособность волюметра, двигатель работает неустойчиво, и потерял динамику разгона, следует заменить датчик. В руководстве каждого транспортного средства подробно описана замена ДМРВ штатного, выработавшего ресурс, идентичным датчиком.

Гораздо сложнее владельцам, на машинах которых стояли нитяные датчики, снятые с производства. Либо пользователь решил сэкономить, выбрав более дешевый пленочный ДМРВ. Устанавливая заменители, следует учесть нюансы:

• вместе с ДМРВ нужно использовать новый пучок проводки;
• в штатной версии прошивки снимаются чик-буксы с пунктов «Потенциометр СО» и «ДМРВ с прожигом»;
• перекоммутация заключается в соединении 1 и 4 контактов на разъеме датчика.

В некоторых моделях машин придется выпаять из контроллера несколько деталей, и добавить новые полупроводниковые элементы, как на нижнем фото.

Рис. 15 Перепайка контроллера МИКАС под новый ДМРВ

Таким образом, диагностика датчика ДМРВ возможна своими силами без посещения СТО. Зато при переходе на волюметр другой конструкции следует обратиться к специалистам, так как потребуется перепайка контроллера или перепрошивка ЭБУ.
