Ремонт радиатора кондиционера автомобиля: причины поломки и их решение

22.07.2019

Вопросы, рассмотренные в материале:

• Как устроена система кондиционирования автомобиля
• В чем основные причины поломки радиатора кондиционера автомобиля
• Как осуществить ремонт радиатора кондиционера автомобиля своими руками
• Какова цена ремонта радиатора кондиционера автомобиля
• Чем и как заправлять радиатор кондиционера

Как правило, кондиционер автомобиля ломается в самое неподходящее время, когда нет возможности поехать в сервис. Но есть альтернативный способ выйти из ситуации — провести ремонт самостоятельно. В основном главная причина неисправности кондиционера кроется в радиаторе, поэтому искать очаг проблемы следует именно там. О том, как правильно осуществить ремонт радиатора кондиционера автомобиля, мы расскажем далее.

Устройство и принцип работы системы кондиционирования автомобиля

Многие модели современных автомобилей оснащены специальной системой кондиционирования (СК) воздуха. Она представляет собой целый ряд устройств, обеспечивающих и удерживающих в салоне машины благоприятный микроклимат. Если в комплектации авто кондиционер отсутствует, то можно просто добавить эту опцию дополнительно.

Система поддержки микроклимата выполняет задачи:

• Охлаждение и циркуляция воздуха, поддержание оптимальной температуры для водителя и пассажиров.
• Предупреждение запотевания стекол (лобового и боковых).
• Поддержка оптимальной отметки влажности в салоне.
• Защита от попадания выхлопных газов и неприятных уличных запахов в салон.

Следить за функционированием кондиционера необходимо так же, как и за состоянием других систем автомобиля. Важно проводить своевременное обслуживание, а при наличии неисправностей — ремонт. Помимо этого, нужно время от времени дозаправлять кондиционер хладагентом, роль которого выполняет фреон.

СК состоит из следующих элементов:

• Конденсатор (радиатор системы кондиционирования).
• Осушитель-ресивер.
• Расширительный клапан.
• Датчик давления.
• Компрессор.
• Испаритель.

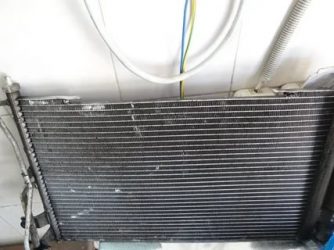

Радиатор кондиционера (РК) автомобиля состоит из огромного множества тончайших каналов, с помощью которых происходит оптимизация теплоотдачи и конденсация фреона. Как правило, изготавливается радиатор из алюминия, но иногда могут применяться иные сплавы.

Принцип работы СК автомобиля заключается в переходе хладагента из газообразного состояния в жидкое. Внутри системы создается принудительный кругооборот, на фоне которого и происходит теплоотдача. Фреон циркулирует по всей системе кондиционера благодаря специальному насосу.

Вот подробное описание работы кондиционера в автомобиле:

• Хладагент циркулирует по закрытой герметичной системе СК принудительно.
• Хладагент в состоянии газа сжимается специальным компрессором, при этом его температура значительно увеличивается.
• С помощью компрессора фреон в газообразном кипящем состоянии направляется в РК.
• Там хладагент остывает и превращается в конденсат.
• Далее фреон в жидком состоянии распыляется и отправляется в испаритель.
• После испарения жидкого фреона и происходит охлаждение автомобильного салона.
• Охлажденный газообразный хладагент переходит в компрессор по специальному контуру низкого давления, после чего процесс повторяется.

Иногда изготовители снабжают СК вентиляторами, это улучшает обдув. По сути, самой уязвимой частью кондиционера является именно радиатор. Он чаще всего подвергается механическим повреждениям, коррозии и требует ремонта.

«Ремонт пластиковых деталей автомобиля: советы специалистов» Подробнее

Причины поломки радиатора кондиционера автомобиля

В действительности есть много разных причин выхода РК из строя. Зачастую ремонт требуется из-за:

• Редкой очистки.
• Повреждений механического характера.
• Неправильного ухода.

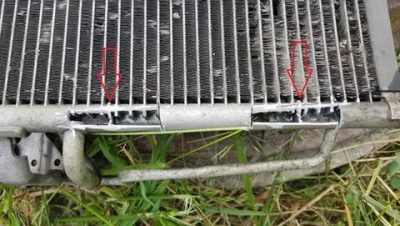

Последствиями такого халатного отношения являются различные трещины на поверхности РК автомобиля. Данные повреждения можно считать легкими, и поэтому вполне допустимо провести ремонт радиатора кондиционера автомобиля своими силами, не обращаясь к специалистам, услуги которых стоят очень недешево.

Стоимость ремонта зависит и от региона, например, в Санкт-Петербурге или Москве данная услуга стоит дороже, чем в Снежинске или Тобольске (или других небольших городах). Почти во всех случаях поломок РК ремонт будет оправдан, за исключением ситуации, когда он заржавел. В случае коррозии выходом из положения будет только полная замена радиатора.

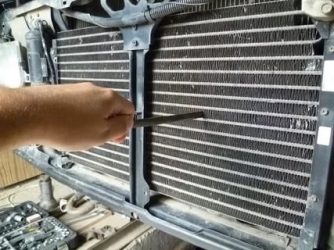

Для качественной диагностики РК необходимо снять с автомобиля — только так можно определить причину его поломки. Демонтировать устройство нужно очень аккуратно, чтобы не нанести ущерб ребристому покрытию изделия. Ребра радиатора острые, поэтому желательно надеть перчатки в целях безопасности.

Если детали заржавели, ремонт радиатора кондиционера автомобиля не целесообразен: следует его полностью заменить.

«Диагностика и ремонт задней подвески автомобиля» Подробнее

Ремонт радиатора кондиционера автомобиля своими руками: избавляемся от трещин

При незначительных повреждениях или засоре поможет внутренний ремонт. Он заключается в снятии и просушке РК, после этого в него засыпают химическое средство в виде порошка (герметик) и заливают горячей водой. При намокании герметик разбухает и перекрывает имеющиеся трещины.

Ремонт герметиком имеет существенный недостаток: если частички порошка плохо «схватились», они могут попасть внутрь системы и засорить ее. Как правило, это случается с дешевыми средствами, которые больше вредят, чем помогают.

Способ №2: наружный ремонт. Выполнить его можно с помощью так называемой холодной сварки или эпоксидного клеящего средства. Определите места на поверхности радиатора, где есть протечка или трещины, зачистите их и потом залейте выбранным средством. Этот метод позволяет надежно заделать даже большие щели. В данном случае необходимо предварительно наложить на трещину жестяную пластину. Этот метод ремонта потребует от вас некоторого времени, но точно поможет справиться с проблемой.

«Проверка утечки тока в автомобиле: пошаговая инструкция» Подробнее

Ремонт радиатора кондиционера автомобиля при помощи сварки

Более глубокие повреждения, с которыми не справится клей или холодная сварка, можно исправить аргонной сваркой. В редких ситуациях приходится прибегать к ремонту газодинамическим напылением. Но такое решение проблемы требует использования присадочного материала и определенного опыта в работе на специальном оборудовании. Материал для ремонта следует подобрать с учетом того, из какого металла изготовлен радиатор.

Обратите внимание: сварка будет полезной только в случае незначительного повреждения корпуса или деталей радиатора. Если есть большие трещины (например, если щель распределена по всей длине трубки РК), лучше заменить поврежденную деталь. Чтобы извлечь трубку, необходимо предварительно нагреть ее паяльником.

Чтобы уберечь устройство от поломок, а себя от его ремонта, важно проводить своевременную диагностику кондиционера, правильно обслуживать и периодически очищать его от сора. Специалисты советуют использовать различные химические средства, аэрозоли для защиты деталей радиатора от коррозии. Все эти препараты для ремонта кондиционера можно найти в интернет-магазинах или обычных магазинах автомобильных запчастей.

«Проверка тормозной жидкости: гарантия безопасности на дорогах» Подробнее

Цена ремонта радиатора кондиционера автомобиля

Стоимость ремонта будет зависеть от различных факторов. В первую очередь, работники сервиса проведут диагностику (ее стоимость от 300 до 600 рублей). В среднем ремонт РК автомобиля обойдется от 1500 до 3000 рублей: в эту сумму входит аргоновая сварка, использование герметика или полная замена радиатора. Цена за ремонт также зависит от модели автомобиля, сложности установки радиатора и способа его ремонта.

После окончания ремонтных работ, когда места течи будут герметично закрыты, специалист должен поставить деталь на прежнюю позицию. При этом необходимо проверить непроницаемость всех системных узлов кондиционера автомобиля. Для этого понадобится специальная манометрическая станция.

«11 причин, почему клинят передние тормоза» Подробнее

Чем и как заправлять радиатор кондиционера

При срочной необходимости можно заправить кондиционер автомобиля самостоятельно. Лучше заблаговременно проверить, нет ли утечки хладагента, и исправить существующие повреждения в самом радиаторе и его деталях.

1. Разновидности хладагента.

Раньше кондиционеры автомобилей заправляли фреоном маркировки R12. Но в середине 1992 года были выявлены его негативные влияния на озоновую оболочку. Из-за этого производители были вынуждены сменить его на марку R134a.

С трудностями в маркировке фреона сталкиваются владельцы автомобилей, выпущенных в конце 1992–1993 годов, так как фреон R-134а стали использовать не сразу. Чтобы определить, какой тип хладагента необходим кондиционеру вашего авто, посмотрите на наклейку с этими данными с внутренней стороны капота. Кстати, фреон марки R-134а заправляется с помощью штуцера с большим диаметром.

2. Количество фреона.

Узнать о необходимом объеме хладагента можно по данным из той же наклейки. Если такой маркер отсутствует, интересующую информацию можно уточнить у распространителя товара или найти ее в Интернете. Автомобили российского производства обычно заправляют объемом от 750 до 1000 г.

3. Необходимые инструменты и оборудование.

Прежде чем приступить к заправке кондиционера, проверьте давление в системе. Для этого необходим:

• Набор шлангов.
• Метрологическая станция.
• Фреон (R-134а или R12) в баллонах.
• Переходник с краником для подсоединения баллона с хладагентом к системе.

В автомагазинах можно найти специальные готовые наборы для ремонта и самостоятельной заправки кондиционера.

После приобретения всех нужных деталей необходимо собрать заправочное устройство. Руководство по сборке:

• В соответствии с инструкцией (в комплекте) откалибруйте счетчик давления.
• Регулятором выставьте температуру окружающей среды на калибраторе (можно использовать данные бортового компьютера).
• Подсоедините переходник к баллону с хладагентом (во время закручивания защитная пластина в заправочном отверстии баллона будет пробита иглой переходника).
• Подсоедините резиновый шланг к переходнику.
• Второй край шланга выведите к патрубку на метрологической станции.
• Другой шланг тоже необходимо подсоединить к МС.

4. Этапы заправки радиатора.

Общие правила заправки радиаторов всех автомобилей одинаковы.

Для заправки системы кондиционирования нужно:

• Пылесосом или щеткой очистить соединение патрубка низкого давления системы кондиционера (если в устройство попадет грязь, это с большой вероятностью спровоцирует поломку компрессора).
• Снять защитный колпачок со штуцера контура низкого давления.
• Присоединить шланг к штуцеру.
• На штуцер контура системы кондиционера надеть резиновый шланг.
• Запустить двигатель.
• Подручными средствами зафиксировать педаль газа акселератора на оборотах двигателя 1500 оборотов в минуту.
• Включить режим циркуляции воздуха на максимальную отметку.
• Открыть вентиль, перекрывающий контур низкого давления.
• Перевернуть баллон с хладагентом краном вниз.
• Медленно открыть кран.
• Отследить величину давления по счетчику (ее значение должно быть близко к 285 кПа.)
• При достижении температуры в салоне 5–8 °C закрыть кран. В процессе заправки воздух в салоне постепенно охлаждается, как и шланг заправочного штуцера.

«Последствия гидроудара: легкий испуг или капитальный ремонт» Подробнее

Как провести очистку системы кондиционирования автомобиля

После завершения ремонта важно провести очистительные работы системы кондиционирования. Для этого применяют специальную пену, которая выпускается в маленьких баллончиках. В пошаговой инструкции ниже описаны несложные манипуляции, с которыми справится даже неопытный водитель:

1. Приготовьте необходимые инструменты для очистки. Если вы не можете определиться с выбором пены, обратитесь за помощью к профессионалу.
2. Нужно снять с дренажного патрубка гибкий шланг (патрубок расположен снизу, за пластиковой панелью).
3. Подсоедините шланг очистителя к дренажному патрубку и потяните его вверх до упора.
4. Запустите двигатель, предварительно приготовив емкость для сбора отработанной пены. В ходе чистки пена будет стекать в эту емкость, после чего ее необходимо утилизировать.
5. Запустите кондиционер и проверьте его работу. Выбирайте режим рециркуляции.

После запуска двигателя автомобиля и начала циркуляции пены по всей системе кондиционера нужно дать ему поработать около 10–15 минут. Этого будет вполне достаточно, чтобы пена «разошлась» по всем отсекам охладительного агрегата. По окончании процесса очищения необходимо собрать все в обратном порядке и заменить жидкость в кондиционере. После нужно провести повторную диагностику всей системы.

Как устроен автомобильный кондиционер

В современных легковых авто кондиционер имеет как «ручное», так и автоматическое управление (климат-контроль). Независимо от того, как происходит контроль над климатической установкой, структура системы кондиционирования и в первом, и во втором случае аналогична.

Кондиционер состоит из компрессора, сжимающего хладагент до парообразного состояния высокого давления и высокой температуры, радиатора кондиционера (конденсера), в котором хладагент охлаждается и переходит в жидкое состояние, ресивера-осушителя, где происходит фильтрация хладагента, переходящего в промежуточное состояние (жидкость низкого давления), испарителя (или эвапоратора), в котором жидкий хладагент превращается в пар с выделением холода, и трубопроводов, представляющих собой транспортную систему для хладагента. Входят в число составляющих системы кондиционирования также заправочный клапан и датчики давления и температуры.

Автоматическое управление климатической установкой отличается от механического наличием процессора, следящего по заданной программе за температурой входящего в салон автомобиля воздуха. Контроль за температурой в салоне осуществляется через изменения скорости вентилятора и углов отклонения заслонок; кроме того, когда нет такой необходимости, автоматика может отключить компрессор кондиционера.

Функция осушения

У системы кондиционирования две задачи. Помимо охлаждения салона автомобиля, другая функция — осушение воздуха. Когда хладагент расширяется, в испарителе происходит конденсация влаги из воздуха, которая позже вытекает через дренаж из системы автомобиля. Реализация данной функции помогает бороться с запотеванием стекол и контролирует влажность, создавая в салоне оптимальный комфорт.

Одновременная работа кондиционера и печки

Многие автомобилисты ошибочно считают, что, когда работает система кондиционирования, система отопления выключена. Это заблуждение! Кондиционер и отопитель вполне могут работать одновременно — горячий воздух от радиатора печки и холодный воздух от испарителя перемешиваются; температура на выходе в этом случае есть сумма значений температур от печки и от испарителя. Радиатор отопителя и испаритель располагаются в едином блоке, рядом друг с другом; циркуляция воздуха обеспечивается одним и тем же вентилятором (на большинстве автомобилей).

Неисправность автомобильного кондиционера

Чаще всего в системе кондиционирования выходят из строя следующие составные части (в скобках указана причина поломки): трубопроводы (вибрация и коррозия); радиатор кондиционера (механические повреждения и коррозия); компрессор, в частности его электромагнитная муфта (в основном эрозия обмоток). Другие детали системы кондиционирования имеют несравнимо больший ресурс.

Как устроен радиатор кондиционера (конденсер)

Наиболее дорогая и подверженная поломкам деталь — радиатор кондиционера (конденсер). Он имеет трубчато-ленточную алюминиевую конструкцию и состоит из алюминиевых трубок, соединенных между собой посредством коллекторов, алюминиевых лент, сложенных гармошкой и находящихся между трубками, подводящего и отводящего патрубков, кронштейнов крепления.

Современные радиаторы кондиционера имеют в основном интегрированный ресивер-осушитель. Некоторые радиаторы кондиционера для жесткости конструкции имеют усилители.

Трубки, как правило, изготавливаются из алюминия и имеют плоскоовальную форму. Внутри трубок находятся перегородки (мультипортовая конструкция), обеспечивающие необходимую жесткость, поскольку давление в системе кондиционирования может доходить до 7 атм. Из тех же соображений трубки радиатора кондиционера имеют утолщенные стенки (в отличие от, например, трубок радиатора охлаждения).

Ленты выполняют функцию «оребрения», то есть расширяют площадь реагирующего материала, увеличивая теплоотвод. Ленты производятся из алюминия. Они спаиваются с трубками в специальной азотной среде, без кислорода, который мешает пайке алюминия.

Коллекторы имеют круглую или квадратно-овальную форму, а также прорези, в которые монтируются трубки, присоединенные посредством пайки. Внутри коллекторов есть особые перегородки, благодаря которым хладагент послойно заполняет трубки (многоходовое движение хладагента). Перегородки внутри коллекторов располагаются несимметрично: ближе к «входу» хладагента более часто, а далее — реже. Количество «ходов» внутри конденсера может быть от 3 до 7, реже встречаются 8–11-ходовые конденсеры.

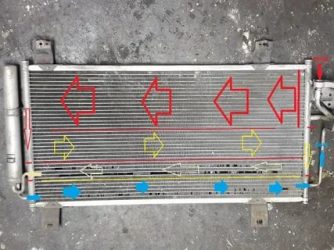

Принципиальная схема многоходового движения хладагента (на схеме цифрами обозначено число трубок в одном ходе).

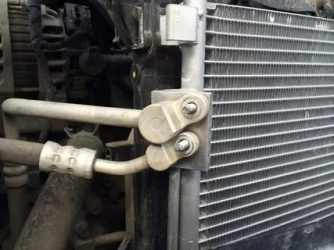

Патрубков два: первый — подводящий, или входной, — находится в верхней части конденсера, второй патрубок — отводящий, или выходной, — снизу. Также выполнены в виде алюминиевых трубок, имеющих соединение с трубопроводами — фланцевое либо резьбовое при помощи уплотнительной прокладки.

Кронштейны бывают алюминиевые или стальные. Часто конфигурация кронштейнов требует наличия ребер жесткости — для исключения их деформации. С помощью кронштейнов конденсер присоединяется к радиатору охлаждения (наиболее часто встречаемая конструкция) либо непосредственно к кузову автомобиля.

Ресивер-осушитель. Алюминиевые цилиндры, внутри которых располагается специальная ткань — фильтр-десикант. Бывают обслуживаемые ресиверы (с возможностью замены десиканта — в этом случае ресивер имеет съемную крышку) и необслуживаемые.

Усилители. Встречаются довольно редко, так как свойства алюминия вполне позволяют обеспечить достаточную жесткость конструкции ресивера. Как правило, представляют собой угловые поперечины. Их назначение очевидно — предотвращение искривления геометрии конденсера.

Некоторые конденсеры окрашивают после изготовления для защиты от коррозии, одновременно скрывая и следы пайки, но делают это лишь немногие производители, так как покраска конденсера ухудшает теплопередачу.

Из-за того что радиатор кондиционера установлен впереди автомобиля, данная деталь все время испытывает деформирующие нагрузки при движении. Поэтому конденсеры все чаще монтируются к автомобилю посредством резиновых подушек, которые уменьшают передающиеся на конденсер колебания.

Как выбрать правильный радиатор для автомобиля

Автомобиль приносит его владельцу не только радость, но и огорчения. Будучи технически сложным изделием, он может ломаться. В этом случае неизбежен визит в автомагазин и на СТО. Как же выбрать и купить такую запчасть, которая не доставит вам никаких хлопот и прослужит долгие годы? Поговорим о «правильном» автомобильном радиаторе и критериях его выбора.

Геометрическое соответствие. Купленный вами радиатор должен легко соединиться с дефлектором вентилятора и с конденсером. Это важнейший критерий, который гарантирует легкий монтаж радиатора. Попробуйте «сочленить» узел «радиатор — дефлектор — конденсер» до установки его в автомобиль.

Теплоотдача. Если купленный вами радиатор будет иметь недостаточную теплоотдачу, автомобиль может «закипеть» в пробке или в жаркую погоду. Вам нужно сравнить количество трубок, их размер (ширину), а также оребрение радиатора с оригинальным изделием.

Срок службы. Оценить потенциальный срок службы изделия очень сложно. Здесь простой совет: оцените общее исполнение радиатора.

Покупка радиатора LUZAR позволит вам решить сразу все три задачи, ведь LUZAR гарантирует геометрическое совпадение размеров, теплоотдачу не ниже требований завода-производителя и расчетный ресурс восемь лет*.

* Гарантийный срок составляет два года.

Статья подготовлена при участии технических специалистов компании LUZAR — ведущего производителя деталей системы охлаждения и отопления автомобиля, в том числе широкого спектра автомобильных радиаторов кондиционера. Многие модели поставляются на сборочные конвейеры, то есть являются оригинальными. Богатый опыт компании LUZAR в производстве автомобильных конденсеров гарантирует высочайший уровень качества изделий.

Подпишитесь на наш канал в Яндекс.Дзен

Telegram Instagram Подключить ленту новостей RSS

16+

Ремонт радиатора кондиционера автомобиля своими руками – пайка, сварка и тд

Если в жаркую или холодную погоду в машине откажет кондиционер, это не сулит водителю ничего хорошего. А самым уязвимым элементом автомобильных кондиционеров являются радиаторы. Они очень легко ломаются, особенно если водитель не ухаживает за ними должным образом. Можно ли отремонтировать радиатор самостоятельно? Да. Разберёмся, как это делается.

Причины поломки радиатора кондиционера

Радиатор может выйти из строя по следующим причинам:

• механическое повреждение. Возле каждого радиатора имеется небольшой вентилятор. Когда лопасти этого устройства ломаются, они практически всегда попадают в радиаторные рёбра, ломая их и застревая между ними. А сломаться вентилятор может как из-за физического износа, так и из-за низкой температуры. Этот вариант особенно актуален для нашей страны: на морозе пластик легко ломается;Стенка радиатора деформировалась из-за попадания лопасти вентилятора
• коррозия. Радиатор представляет собой систему трубок и алюминиевых лент, сложенных гармошкой. Но в некоторых автомобилях радиаторные трубки выполняются не из алюминия, а из стали. Такое техническое решение трудно назвать удачным, так как сталь подвергается коррозии. Рано или поздно трубки проржавеют, радиатор утратит герметичность, и фреон уйдёт из системы охлаждения.Внизу виден радиатор, частично разрушившийся из-за коррозии стальных трубок

Признаки поломки устройства

Вот несколько типичных признаков, при появлении которых автовладельцу следует насторожиться:

• после включения кондиционера в салоне слышен свист. Этот звук говорит о том, что в радиаторе или в подключённых к нему шлангах возникла трещина, и герметичность системы нарушена;
• плохое охлаждение. Если после продолжительной работы кондиционера воздух в салоне остаётся горячим, значит, радиатор повреждён, а фреона в системе не осталось;
• при включении кондиционера в салоне пахнет сыростью. Могут появляться и другие неприятные запахи. Это происходит тогда, когда из повреждённого радиатора уходит фреон, а на его месте появляется влага. Она образует конденсат, который застаивается в системе и даёт неприятный запах;
• потеют стёкла в салоне. Если в дождь при включённом кондиционере стёкла остаются запотевшими — следует проверить герметичность радиатора и уровень фреона в нём.

О целесообразности самостоятельного ремонта

Целесообразность ремонта радиатора напрямую зависит от степени его повреждений:

• если в устройстве обнаружилось несколько небольших трещин или деформировалась пара рёбер, то такую поломку вполне можно устранить не выходя из гаража;
• а если в радиатор попали обломки вентилятора и от трубок с рёбрами остались лишь лохмотья — отремонтировать такое своими силами не получится. И более того, устройства с такими повреждениями далеко не всегда несут в сервис. Обычно водители просто покупают новые радиаторы и ставят их, экономя время и деньги.

Если автовладелец всё же решил воспользоваться услугами автосервиса, то стоимость работ будет варьироваться в очень широких пределах, так как зависит она не только от степени повреждений, но и от марки автомобиля (ремонт отечественных радиаторов обходится дешевле, иностранных — дороже). Разброс цен сегодня такой:

• устранение мелких трещин с помощью клея или герметика — от 600 до 2000 рублей;
• пайка разорванных трубок и полное восстановление деформированных рёбер — от 4000 до 8000 рублей.

Быстрые способы заделать трещины

Существует несколько простых способов, позволяющих водителю самостоятельно заделать треснувший радиатор.

Применение герметика

Радиаторный герметик представляет собой полимерный порошок, в состав которого входят мельчайшие связующие волокна. Он разводится с водой в определённой пропорции. Полученная смесь заливается в радиатор и устраняет утечку. Наибольшей популярностью у отечественных автомобилистов пользуется продукция фирмы LAVR.

Составы LAVR отличаются высоким качеством и приемлемой ценой

Их герметики отличаются хорошим качеством и демократичной ценой. Последовательность ремонта такова:

1. Радиатор кондиционера снимается с автомобиля. Следует отметить, что этот момент зависит от конструкции машины. На некоторых автомобилях (например, Ford и Mitsubishi) можно обойтись и без снятия радиатора.
2. В радиатор заливается смесь на основе герметика. Пропорции приготовления смеси и её количество зависят от марки герметика, и всегда указываются на упаковке.
3. После заливки смеси необходимо подождать 30–40 минут. Обычно этого бывает достаточно для того, чтобы герметик достиг трещин и заполнил их. После этого радиатор промывается водой, для удаления из трубок остатков герметика, а затем сушится.
4. Высушенный радиатор проверяется на герметичность, затем устанавливается на место и заполняется фреоном.

Использование клея

Специальный эпоксидный клей позволяет заделывать даже большие трещины в радиаторах.

Epoxy Plastic — самый популярный эпоксидный клей у отечественных автолюбителей

Последовательность действий:

1. Место нанесения клея на радиаторе тщательно зачищается мелкой наждачной бумагой и обезжиривается ацетоном.
2. Из подходящего листа жести ножницами по металлу вырезается заплата соответствующего размера. Её поверхность тоже необходимо зачистить и обезжирить.
3. На заплату и на поверхность радиатора наносятся тонкие слои клея. Ему необходимо дать подсохнуть в течение 2–3 минут. После этого заплата устанавливается на трещину и сильно к ней прижимается.Радиатор с заплатой, посаженной на эпоксидную смолу
4. Клею необходимо дать просохнуть, так что пользоваться радиатором можно будет лишь через сутки.

«Холодная сварка»

Ещё один распространённый вариант ремонта. «Холодная сварка» представляет собой двухкомпонентный состав. Пара небольших брусков, по виду и форме напоминающих детский пластилин. Один из них является клеевой основой, второй — катализатором. Приобрести «холодную сварку» можно в любом магазине автозапчастей.

«Холодная сварка» является самым быстрым способом заделать трещину в радиаторе

Последовательность работы проста:

1. Повреждённая поверхность радиатора зачищается наждачной бумагой и обезжиривается ацетоном.
2. Компоненты «холодной сварки» смешиваются друг с другом. Их нужно просто тщательно помять в руках до образования одноцветной массы.
3. Из этой массы формируется небольшая полоска, которая аккуратно вдавливается в трещину на радиаторе.

Пайка радиатора

При серьёзных повреждениях радиатор не удастся отремонтировать с помощью герметика или клея. При наличии соответствующих навыков восстановить герметичность устройства можно с помощью пайки. Вот что для этого требуется:

• паяльник или бытовой сварочный аппарат;
• припой;
• канифоль;
• паяльная кислота;
• кисточка;
• сварочная присадка (она может быть латунной или алюминиевой в зависимости от материала радиатора);
• ацетон для обезжиривания;
• набор ключей и отвёрток.

Последовательность операций

Перед началом сварки радиатор снимается с помощью отвёртки и набора рожковых ключей.

1. Место пайки тщательно зачищается наждачной бумагой и обезжиривается ацетоном.Некоторые автолюбители предпочитают чистить радиаторы дрелью с соответствующей насадкой
2. На зачищенный участок с помощью небольшой кисточки наносится паяльная кислота. Затем металл разогревается паяльником, мощность которого должна составлять не менее 250 Вт (если мощности недостаточно, для разогревания металла можно воспользоваться сварочной горелкой).Для разогревания радиатора подойдёт как паяльник, так и горелка
3. На разогретое жало паяльника наносится канифоль, затем следует поддеть жалом небольшую каплю припоя и нанести её на обработанную поверхность, заделав трещину. При необходимости операция повторяется несколько раз, до тех пор, пока повреждение не будет закрыто полностью.

Вышеизложенная последовательность действий годится только для ремонта радиатора из меди. Запаять алюминиевый радиатор в условиях гаража очень сложно. Дело в том, что поверхность алюминия покрыта окисной плёнкой. Для её удаления требуется специальный флюс (канифоль с опилками кадмия, цинка и висмута), достать который рядовому автолюбителю удаётся далеко не всегда. Самые опытные автовладельцы готовят флюсы самостоятельно. Последовательность работы выглядит так:

1. В специальный тигель помещается 50 грамм канифоли. Она разогревается с помощью газовой горелки. Когда канифоль начнёт плавиться, к ней добавляется 25 грамм металлических опилок висмута, цинка и кадмия, причём опилки должны быть очень мелкими, как порошок.
2. Полученная смесь тщательно перемешивается обычной стальной вилкой.
3. Повреждённая поверхность радиатора зачищается и обезжиривается.
4. Горячий флюс с помощью паяльника наносится на трещины, делается это круговыми движениями. Состав словно втирается в поверхность металла до полного устранения повреждений.

Проверка герметичности

После заделывания повреждений радиатор необходимо проверить на герметичность. Вот как это делается:

1. Все дополнительные патрубки радиатора тщательно закупориваются (пробки для них можно вырезать из куска резины).
2. В основной патрубок заливается вода. Так, чтобы радиатор заполнился доверху.
3. Далее устройство следует установить на сухую поверхность и оставить там на 30–40 минут. Если по истечении этого времени под радиатором не появилась вода — он герметичен, и его можно устанавливать в автомобиль.

Возможен и второй вариант проверки, с помощью воздуха:

1. Необходимо взять ёмкость, в которую свободно поместится радиатор (лучше всего для этого подойдёт средних размеров таз).
2. Ёмкость заполняется водой.
3. Патрубки радиатора закупориваются пробками. К главному патрубку подсоединяется обычный автомобильный насос (для соединения можно использовать переходник, а если его нет — шланг просто приматывается к патрубку изолентой).
4. С помощью насоса в устройстве создаётся избыточное давление.Выходящие пузырьки воздуха говорят о том, что радиатор не герметичен
5. Накачанный воздухом радиатор помещается в таз с водой. Если нигде не видно пузырьков выходящего воздуха — устройство герметично.

Очистка радиатора после ремонта

Так как после ремонта радиатора в нём остаётся много мусора и посторонних химических соединений, перед заправкой фреоном его следует очистить. Проще всего это сделать специальной чистящей пеной, которую можно приобрести в любом магазине запчастей.

В комплекте с баллончиком пены всегда идёт шланг для дренажного патрубка

Вот последовательность очистки:

1. Под приборной панелью автомобиля необходимо найти дренажный патрубок радиатора (обычно это короткий гибкий шланг с хомутом).Дренажный патрубок кондиционера находится рядом со жгутом цветных проводов
2. Шланг от баллончика с чистящей пеной подсоединяется к дренажному патрубку и закрепляется с помощью хомута.Баллончик с пеной подключён к дренажному патрубку с помощью переходника
3. Двигатель автомобиля заводится. Кондиционер тоже запускается и устанавливается в режим рециркуляции.
4. Мотор должен поработать на холостом ходу 20 минут. За это время пена из баллончика успеет пройти через весь радиатор. После этого под дренажный патрубок подставляется подходящая ёмкость, баллончик с пеной отсоединяется и она выходит из радиатора.

: очистка кондиционера пеной

Итак, починить радиатор кондиционера в условиях гаража можно, если повреждения устройства не слишком серьёзны. С этой задачей справится даже начинающий автолюбитель, который хотя бы раз держал в руках эпоксидный клей или «холодную сварку». При более масштабных повреждениях поможет только пайка. И если у автовладельца нет соответствующих навыков, то без помощи квалифицированного автомеханика не обойтись.

• Алексей Степанов
• Распечатать

Используемые законы физики

Известно, что при расширении газов и падении их давления температура также уменьшается. Следовательно, если любое физическое тело в состоянии, близком к газовой фазе, сжать, то оно нагреется, после чего можно часть тепла отобрать, используя обмен энергией с окружающей средой, и снова дать теплоносителю расшириться. Результатом станет снижение температуры газа относительно исходной. Останется только организовать тепловой канал с салоном автомобиля — и кондиционер теоретически готов.

Практическая реализация идеи

На охлаждение воздуха в салоне надо затратить энергию, в этом отношении процесс не отличается от его обогрева. Источником её логично назначить двигатель автомобиля, который развивает достаточную мощность, часть её можно потратить для нужд комфорта водителя и пассажиров. Поэтому основным узлом системы стал газовый компрессор с приводом от коленчатого вала. Сформировался также набор всех прочих элементов системы самого простого автомобильного кондиционера:

• компрессор, выполняющий свою основную функцию — сжатие газообразного хладоагента;
• радиатор кондиционера, он же конденсатор, где горячий газ, поступающий от компрессора, охлаждается потоком забортного воздуха, параметры хладоагента подобраны таким образом, что он переходит там в жидкую фазу, конденсируется, откуда и название;
• осушитель, он же ресивер, здесь происходит очистка носителя от всего постороннего;
• терморегулирующий вентиль-испаритель (ТРВ), в котором собственно и происходит расширение, то есть сброс давления хладоагента, с одновременным регулированием температуры;
• радиатор кондиционера в салоне, он же испаритель, через который идёт теплообмен между охлаждённым газом и внутрисалонным воздухом;
• вентилятор обдува испарителя;
• основной вентилятор, иногда совмещающий функции охлаждения двигателя и радиатора кондиционера;
• система трубопроводов с заправочными штуцерами и предохранительным клапаном;
• датчики давления и температуры.

Каждый из узлов имеет своё функциональное назначение, из чего и станет понятно, как работает кондиционер в автомобиле.

Компрессор и электромагнитная муфта

Постоянное вращение ротора компрессора было бы слишком расточительным, поэтому при помощи ремня от коленчатого вала вращается только шкив его привода, а сам компрессор подключается по мере необходимости. Для этого и нужна муфта компрессора, работающая по принципу электромагнита.

При включении кондиционера на муфту подаётся питание, после чего в ней происходит замыкание фрикционной пары дисков. Если в исходном состоянии шкив муфты вращался свободно на отдельном подшипнике, то теперь он жёстко связан со ступицей ротора и весь механизм компрессора приходит в движение.

Сами компрессоры могут использовать разные принципы работы, но чаще всего применяется аксиально-поршневой. Он имеет несколько цилиндров, расположенных по окружности вокруг оси ротора, поршни которых приводятся от вращающегося наклонного диска. Когда одни из них утоплены в цилиндрах, противоположные выдвинуты, каждый полный ход поршня соответствует одному обороту. Хладоагент всасывается в цилиндры, а затем нагнетается в напорную магистраль.

Скорость вращения ротора компрессора примерно соответствует оборотам двигателя, что определяется соотношением диаметров шкивов. Естественно, при таком вращении потребуется качественная смазка, для чего в хладоагент (фреон) добавляется специальное жидкое масло. Оно обновляется при каждой заправке кондиционера в строго определённом количестве.

Работа компрессора нормируется датчиками, которые отключают его при наступлении заданных условий, таких как:

• превышение давления в контрольных точках;
• отклонение температуры испарителя ниже предельной;
• начавшийся перегрев двигателя;
• желание водителя получить всю мощность двигателя, что фиксируется по полному нажатию педали газа;
• слишком низкая температура за бортом.

Отключение производится снятием питания с электромагнитной муфты, после чего возвратная пружина отбросит фрикционный диск, и шкив перейдёт на свободный ход.

Конденсатор и осушитель

Обычно оба этих устройства компонуются в виде единого блока. Можно встретить разные названия радиатора, это и конденсатор, и конденсор, и конденсер. Суть устройства не меняется. Его задача равномерно распределить нагретый фреон по своей сердцевине и обеспечить быстрое охлаждение, передав тепло в набегающий поток воздуха.

В состав радиатора входят входной и выходной штуцеры, трубки, по которым проходит газ, алюминиевые ленты, повышающие эффективную площадь теплообмена и цилиндрический ресивер, снабжённый фильтрующим элементом, часто съёмным. Всё это должно быть абсолютно герметичным и выдерживать довольно высокое давление, доходящее до десятка атмосфер.

Сюда же можно отнести и вентилятор обдува, хотя он же охлаждает и основной радиатор двигателя. Обычно их два, один из них принудительно включается на малую скорость при любом задействовании кондиционера. А по мере разогрева переходит на полную мощность.

Клапан-регулятор

С точки зрения реализации физического принципа работы кондиционера автомобиля, его можно считать основным узлом системы, хотя он относительно прост и компактен. Однако на него завязана не только подводящая фреон к испарителю магистраль, но и выходная. Таким образом, контроль температуры происходит с обратной связью.

Работая по принципу механического термостата, клапан изменяет своё проходное сечение в зависимости от температуры выходящего из испарителя теплоносителя. Если выходная температура растёт, значит хладоагента недостаточно и сильфонная конструкция клапана приоткрывает распыляющее отверстие, увеличивая расход жидкости в газообразную фазу.

Принцип действия, таким образом, подразумевает наличие у клапана четырёх штуцеров, одного высокого давления и трёх низкого.  Располагается он вблизи салонного испарителя, достаточно надёжен, выходя из строя чаще всего по вине владельца, редко и с низким качеством меняющего хладоагент.

Испаритель

Конструктивно радиатор салона схож со всеми прочими теплообменниками, это система трубок и алюминиевых лент, имеющая большую эффективную площадь передачи тепла между воздухом и фреоном. Особенностью его работы является выделение конденсата, поскольку при охлаждении воздуха в салоне из него выделяется избыток влаги. Для отвода жидкости приняты отдельные меры, её вытекание из дренажа является признаком нормальной работы.

Радиатор продувается салонным вентилятором климатической системы, поскольку естественный обдув здесь отсутствует. Скорость работы вентилятора регулируется вручную или в автоматическом режиме, так же задаются и направления преимущественного обдува по салону.

Испаритель кондиционера может входить в комплексную систему климат-контроля автомобиля. Её роль отличается от обычного принципа работы автомобильного кондиционера наличием автоматических функций управления температурой. Водителю достаточно задать её желаемое значение, после чего электроника сама определит, включать её отопитель или кондиционер, куда направлять потоки и какую интенсивность выставлять. При этом возможно многозонное регулирование, когда для каждого пассажира или их групп задаются индивидуальные условия.

Управление системой и организация сервиса

Простейший пульт кондиционера представляет собой регулятор температуры, переключатель потоков воздуха и скоростей работы вентилятора. В более сложных климатических системах задаётся температура с отображением на цифровых дисплеях. Обеспечивают работу управления контроллер климата и многочисленные датчики штатных и аварийных режимов, входящие в устройство кондиционера автомобиля. Автоматика избавляет водителя от слежения за режимами работы и нештатными ситуациями.

Для технического обслуживания кондиционера предусмотрены штуцеры на магистралях в подкапотном пространстве. К ним можно подключить автоматическую заправочную машину, которая после ввода в неё данных о марке и модели автомобиля сама выберет нужное количество фреона, масла, и последовательно проведёт все операции по очистке системы (вакуумированию), заправке и оценке состояния. Проследить придётся только за герметичностью, для чего имеется целый ряд методик. Иногда во фреон добавляется индикаторный краситель, видимый в ультрафиолетовом свете, или используются другие принципы работы течеискателей.

Эксплуатация

Для безотказной работы техники надо соблюдать несколько простых требований:

• своевременно менять внутрисалонный фильтр, используя углесодержащие антиаллергенные вставки для предотвращения роста количества бактерий в установке;
• прочищать дренажные отверстия для поддержания испарителя в сухости;
• не допускать работу кондиционера с открытыми окнами в салоне, от этого он перегружается;
• включать кондиционер регулярно даже зимой, этого требует условие смазки его деталей маслом, распространяемым вместе с фреоном;
• не включать компрессор, если в системе недостаточно хладоагента, пользоваться только полностью заправленным фреоном и маслом кондиционером.

Несмотря на некоторую опасность простудных явлений из-за перепада температур, современный автомобиль трудно себе представить без климатической системы. Она достаточно надёжна. Принцип работы кондиционера автомобиля, за исключением компрессора, не подразумевает тяжело нагруженных, быстро изнашиваемых деталей. В среднем обслуживание потребуется с периодичностью около двух лет, а внеплановые отказы могут быть связаны только со старением и износом в достаточно поработавших машинах.

: Устройство и принцип работы кондиционера автомобиля

Устройство и принцип работы автомобильного кондиционера

Автомобильный кондиционер можно встретить практически в любой машине, в том числе и в бюджетных моделях. Многие автомобилисты даже не рассматривают варианты приобретения транспортных средств, не оборудованных климатической установкой. А в некоторых странах Европы эксплуатация автомобиля без данного оборудования и вовсе запрещена. В статье подробно рассмотрим, как он работает и из каких элементов состоит.

Назначение и функции

Автомобильный кондиционер предназначен для охлаждения воздуха в жаркое время года. задача устройства – создать комфортный микроклимат в салоне транспортного средства и сделать поездку комфортной для водителя. Также кондиционер очищает и осушает воздух, поступающий внутрь машины, обеспечивает его циркуляцию.

Кондиционер в автомобиле обеспечит комфортную поездку даже в самые жаркие дни

Использование кондиционера позволяет очистить воздух от пыли и вредных веществ. Устройство обеспечивает антибактериальный эффект и защиту от неприятных запахов.

Устройство и основные элементы

Конструкция устройства считается самой сложной из всех элементов системы HVAC. Кондиционер в современном автомобиле состоит из:

• компрессора;
• конденсера (конденсатора);
• магистралей высокого и низкого давления;
• ресивера с осушителем;
• испарителя;
• расширительного клапана (дросселя);
• элементов электрооборудования (датчиков).

Система полностью герметична и закольцована магистралями. Работу кондиционера обеспечивает специальный газ – хладагент, поглощающий влагу и отдающий тепло.

Схема устройства и основных элементов системы кондиционирования

Компрессор

Давление, создаваемое компрессором, обеспечивает передвижение хладагента далее по системе кондиционирования. Разделяя всю систему на контуры высокого и низкого давления, он приводится в действие от коленчатого вала посредством ременной передачи. Дополнительно конструкция оснащается механизмом отключения, в качестве которого чаще всего применяется электромагнитная муфта.

Конденсер

задача элемента – охлаждение хладагента. Конденсатор, устанавливаемый перед радиатором системы охлаждения, состоит из изогнутых трубок. Между собой их соединяют перегородки, увеличивая площадь охлаждения и обеспечивая более высокую теплоотдачу. Газ в конденсаторе охлаждается потоками воздуха во время движения автомобиля. Также охлаждение может происходить и принудительно – с помощью вентилятора.

Магистрали

Делятся на два типа: высокого и низкого давления. Первые рассчитаны на повышенное температурное воздействие: в нагретом виде температура хладагента может достигать 110 градусов. Также магистрали устойчивы к повышенным нагрузкам и способны выдерживать давление до 1500 кПа, создаваемое при нагнетании хладагента.

В магистрали низкого давления газ попадает после прохождения через испаритель. К этому моменту давление хладагента уже близко к атмосферному, поэтому в качестве магистралей низкого давления применяются обычные трубки.

Осушитель

Емкость со специальным наполнителем, способным удерживать влагу, применяется для устранения влаги, попавшей в систему. Без осушителя капли воды, образующиеся в результате перепада температур, стали бы кристаллизироваться. Маленькие кусочки льда способны повредить систему, в первую очередь – компрессор.

Расширительный клапан

Элемент обеспечивает контроль давления. Также в этом узле начинается процесс испарения хладагента.

Электрооборудование

Электрооборудование системы кондиционирования выполняет несколько функций:

• сохранение заданной температуры;
• принудительная подача воздуха;
• управление всей системой.

За поддержание работы кондиционера отвечает электронный блок управления, который принимает и анализирует сигналы со следующих сенсоров:

• датчики высокого и низкого давления;
• датчик температуры испарителя;
• датчик забортной температуры;
• датчик положения дроссельной заслонки;
• датчик температуры охлаждающей жидкости.

Полученные данные поступают в блок управления, который, в свою очередь, управляет работой муфты компрессора.

Принцип работы

Работа системы кондиционирования происходит по замкнутому кругу. Рассмотрим работу поэтапно.

1. Сжатие. Газообразный хладагент нагнетается компрессором в контур высокого давления. При этом он находится в газообразном состоянии. Температура хладагента составляет около 65°C, а давление доходит до 1,4 МПа. Далее вещество проходит по магистрали высокого давления и попадает в конденсатор.
2. Конденсация. Здесь хладагент превращается в жидкость, которая все еще находится под давлением около 1,4 МПа и при температуре примерно 55°C. Следующий на пути хладагента – осушитель, удаляющий воду и мелкие примеси.
3. Расширение. Далее хладагент попадает в расширительный клапан, представляющий собой дроссель (узкое место). Происходит распыление вещества, сопровождающееся снижением давления от 1,4 МПа до 0,12 МПа, что приводит к началу перехода в газообразное состояние. Процесс сопровождается понижением температуры приблизительно до -2°C.
4. Испарение. Хладагент поступает в испаритель и начинает испаряться, забирая тепло из окружающей среды. В это же время вода, образовавшаяся при испарении, выводится по дроссельному каналу за пределы автомобиля. В салон поступает охлажденный воздух. Далее газообразный хладагент проходит по магистрали низкого давления и вновь попадает в компрессор. Давление при этом примерно 0,12 МПа, а температура – 5°C. С этого момента весь описанный цикл повторяется снова.

Схема работы кондиционера

Что такое хладагент?

Хладагент – это вещество, которое может легко переходить из одного агрегатного состояния в другое. Циркулируя по контуру системы, обеспечивает исправную работу кондиционера.

Некоторое время назад в кондиционерах применялся хлорсодержащий фреон R12. Однако данное вещество оказывало негативное влияние на озоновый атмосферный слой. Поэтому во всех автомобилях, выпущенных после 1993 года, стал применяться фторсодержащий R134a. Вещества этих двух типов являются несовместимыми.

Также существует новое поколение – R1234yf. Это наиболее экологически безопасный хладагент, который, однако, является воспламеняющимся веществом. До 2017 года автомобильные кондиционеры крайне редко адаптировались под новый хладагент. Однако сегодня многие страны начали постепенно переходить именно на R1234yf .

R134a является наиболее распространенным хладагентом в современных автомобилях

Когда необходима заправка?

Хладагент имеет свойство постепенно улетучиваться, поэтому периодически кондиционер необходимо заправлять. Новым автомобилям заправка требуется в среднем один раз в 2-3 года. Транспортные средства старше 5-6 лет заправляют ежегодно (или один раз в два года).

В случае выхода из строя системы кондиционирования необходимо сначала обеспечить ее исправность и герметичность и только после этого заправлять газ.

Заправку кондиционера хладагентом рекомендуется доверить специалистам автосервиса, имеющим необходимое оборудование для успешного выполнения работ.

Масло для кондиционера

Кроме заправки хладагента, в систему кондиционирования необходимо периодически заливать масло, необходимое для исправной работы компрессора. Выбор вещества напрямую зависит от используемого хладагента. С R12, применяемом в автомобилях, выпущенных до 1994 года, используется минеральное масло Suniso 5G.

В автомобили, работающие на R-134а, заправляются только синтетические масла  PAG 46, PAG 100, PAG 150.

В 1994 году также выпускали машины с компрессорами, допускающими использование  как R-12, так и R-134a. Но даже если автомобиль сошел с конвейера в данный переходный период, недопустимо смешивать синтетические и минеральные масла. Такая смесь может быстро вывести из строя всю систему.

Можно ли включать зимой?

Среди автомобилистов принято использовать кондиционер только в жаркую погоду, характерную для конца весны, всего лета, а иногда и начала осени. Зимой система не используется. Однако такие длительные перерывы вредны для устройства.

Всю систему кондиционирования в автомобиле равномерно покрывает масляная пленка. Если кондиционер не использовать в течение длительного времени, масло скопится в одной из частей контура. Это значит, что при запуске системы многие детали будут работать практически на сухую, подвергаясь повышенному износу.

Также после длительного перерыва могут высохнуть и потрескаться резиновые трубки и уплотнители, в результате чего герметичность будет нарушена.

Чтобы исключить описанные выше неблагоприятные последствия, рекомендуется не допускать простоя системы дольше двух недель.

Зимой кондиционер также нужно включать, но при соблюдении нескольких условий.

• Температура воздуха на улице должны быть выше -5 градусов.
• Запускать систему можно только после того, как прогрелась печка (чтобы из испарителя удалилась вся влага).
• Предварительно включить режим рециркуляции, чтобы воздух, поступающий в систему, мог быстрее прогреться.

Чтобы кондиционер работал исправно, не рекомендуется допускать простоя системы более двух недель

Автомобильный кондиционер – важный элемент комфорта водителя и пассажиров. Благодаря ему даже в самые жаркие дни в вашем автомобиле будет создаваться прохлада, а поездка станет приятной.

(1 5,00 из 5)
Загрузка…

Устройство кондиционера автомобиля

В современных автомобилях микроклимат в салоне обеспечивается тремя системами – вентиляции, обогрева и кондиционирования. И конструктивно самой сложной из них является кондиционер, в задачу которого входит охлаждение воздуха в салоне летом. Несмотря на это система кондиционирования достаточно распространена и устанавливается на многие авто даже бюджетного сегмента.

Принцип работы кондиционера автомобиля построен на свойстве определенных веществ поглощать и отдавать тепло при смене агрегатного состояния. Этот же принцип используется в бытовых холодильниках и стационарных кондиционерах. Поэтому все перечисленные устройства конструктивно очень схожи и состоят из одних и тех же составных элементов. Но автомобильный кондиционер отличается более компактными размерами и типом привода одного из основных узлов – компрессора.

Составные элементы

В целом, устройство автокондиционера включает в себя:

• Компрессор;
• Магистрали высокого и низкого давления;
• Конденсатор;
• Осушитель;
• Терморегулирующий вентиль или дроссель;
• Испаритель;
• Электрооборудование (датчики температуры, электровентиляторы, электромагнитная муфта и т.д.).

Система кондиционирования

Все перечисленные элементы соединены между собой магистралями, поэтому система закольцована и герметична. Основным рабочим элементом в системе кондиционирования является хладагент (фреон) – вещество, обеспечивающее поглощение и отдачу тепла.

Компрессор и его привод

Компрессор – узел, осуществляющий нагнетание хладагента. Он создает давление и обеспечивает движение фреона далее по системе. На автотранспорте применяется несколько видов компрессоров, отличающихся по конструкции. Наибольшее распространение получили компрессоры роторно-лопастного и поршневого типов, хотя встречаются и более интересные конструкции, к примеру, узел, работающий по принципу Ванкеля.

Устройство поршневого компрессора

Компрессор является своеобразным разделителем, который всю систему делит на контуры высокого и низкого давлений. Контур высокого давления включает в себя все элементы до испарителя, а к контуру низкого давления относится лишь магистраль, соединяющая испаритель с компрессором.

Компрессоры, используемые на автомобилях, обычно механические и в действие они приводятся от коленчатого вала посредством ременной передачи. Но поскольку, кондиционер используется не постоянно, то конструкция привода оснащена механизмом отключения компрессора. Обычно в качестве такого механизма используется электромагнитная муфта. Реже, но тоже используется электропривод компрессора – узел работает за счет электродвигателя. Такой привод используется на электромобилях.

Еще один тип привода – комбинированный, используется на некоторых гибридных моделях. На таких авто компрессор может работать как от электродвигателя (во время движения на аккумуляторах), так и от коленчатого вала (при задействовании ДВС).

Конденсатор

В конденсаторе происходит переход хладагента из газообразного в жидкое состояние, сопровождающееся активным выделением тепла. Этот составной элемент представляет собой обычный радиатор (обычно из алюминиевых сплавов), на который установлены вентиляторы.

Расположение конденсатора в автомобиле

Чтобы произошла смена агрегатного состояния хладагента, необходимо обеспечить отвод тепла. Поэтому конденсатор располагается в передней части авто под радиатором системы охлаждения. Это обеспечивает при движении авто поток воздуха, который и забирает тепло от конденсатора, тем самым обеспечивая конденсирование фреона. А если воздушного потока недостаточно, он создается принудительно – вентиляторами.

ТРВ, дроссель

Терморегулирующий вентиль (ТРВ) – клапан, обеспечивающий контроль давления в системе, также в этом узле начинается процесс испарения хладагента.

Виды и исполнение ТРВ

ТРВ используется не на всех автомобилях. Ряд автопроизводителей вместо него применяет дроссель и аккумулятор (в основном в системах с климат-контролем). Дроссель выступает в качестве клапана регулировки давления, а аккумулятор – компенсационный резервуар, в котором удерживается лишний фреон.

Кондиционер в составе климат-контроля

Кондиционер может быть, как отдельной системой, так и входить в состав климат-контроля. Во втором случае все системы салона – вентиляции, обогрева и кондиционирования взаимодействуют между собой и управляются электронным блоком (ЭБУ). К примеру, поддержание нужной температуры в салоне обеспечивается подогревом воздуха после охлаждения. То есть, часть воздушного потока, прошедшего испаритель, подается на радиатор печки, а после смешивается с основным, тем самым регулируя температуру. При этом устройство кондиционера автомобиля, используемого в климат-контроле, не отличается от оборудования, выполненного в виде отдельной системы.

Положительные и отрицательные стороны

Если говорить о достоинствах системы кондиционирования, то оно всего одно – кондиционер обеспечивает прохладу в салоне летом. При этом не нужно открывать окна в авто, поскольку воздух внутрь поступает через систему вентилирования, проходя через салонный фильтр. Поэтому водителю не приходится дышать пыльным воздухом с примесями выхлопных газов (при движении в условиях города и простаивании в пробках).

А вот недостатков кондиционера – достаточно много:

• Кондиционер – дополнительная система, причем сложная по конструкции и требует обслуживания. Автовладельцу необходимо следить за состоянием трубопроводов и мест их соединений, периодически заправлять его хладагентом;
• Автомобили, оснащенные этим оборудованием, стоят дороже, а наличие климат-контроля существенно повышает цену на модель.
• Если привод компрессора осуществляется от коленчатого вала, то включение кондиционера сопровождается значительным падением мощности (до 15 л. с.), что особенно явно проявляется на авто с маломощными силовыми установками. Электропривод же создает значительную нагрузку на бортовую сеть. В любом случае включение кондиционера приводит к увеличению расхода топлива или заряда батарей электромобиля;
• Воздух, охлажденный кондиционером, подается вентилятором, поэтому в салоне создается сквозняк, который может стать причиной заболевания;
• Если влага, конденсирующаяся на испарителе, отводится, то бактерии, находящиеся в воздухе, остаются на этом радиаторе. Бактерии и грибки, накопившиеся на испарителе, не только создают неприятный запах в салоне, но и могут стать причиной появления аллергии;
• Ремонт кондиционера – дорогостоящий, поэтому при его поломке многие автовладельцы, не спешат восстанавливать систему, предпочитая эксплуатировать авто без ремонта системы кондиционирования (на работоспособность двигателя такая поломка никак не влияет);
• Фреон – химически агрессивное вещество, поэтому со временем он приведет к повреждениям составных компонентов системы, в первую очередь – магистралей и радиаторов. Поэтому поломка оборудования в любом случае произойдет.

Несмотря на большое количество недостатков, кондиционер – популярное оборудование и многие автовладельцы даже не рассматривают авто, не оснащенное таким устройством. А в некоторых европейских странах установка автокондиционера обязательное условие для автопроизводителей, эксплуатация авто без кондиционера в таких странах запрещена.
