Какой кузовной герметик для швов автомобиля выбрать. Правильная герметизация и средства

Герметик для швов автомобиля используется при ремонтных и монтажных работах в качестве защиты мест стыков различных деталей от воздействия на них коррозии и прочих вредных факторов. Герметики делятся по составу, а также типу нанесения. Кроме этого, они подразделяются на профессиональные и популярные. Первые обычно продаются в объемных упаковках и используются, преимущественно, в ремонтных мастерских. Вторые же реализуются в небольших удобных упаковках и предназначены для единоразового использования в условиях гаражного ремонта своими руками.

По составу автомобильные герметики для швов делятся на пять типов — силиконовые, акриловые, полиуретановые, анаэробные и битумные. По методу нанесения также делятся на четыре типа — распыляемые, с кистевым нанесением, ленты-герметики, а также герметики в тюбике. Каждый из перечисленных типов имеет свои особенности, и может использоваться для реализации конкретных целей. В конце данного материала приведено полное описание популярных кузовных герметиков, со списком которых вы можете ознакомиться в таблице.

Название герметикаКраткая информация и описаниеОбъем упаковки, мл/мгЦена одной упаковки по состоянию на лето 2019 года, российских рублей

Merbenit XS55	Однокомпонентный высокопрочный клей-герметик. Отличается очень большой прочностью, выдерживает удары, вибрацию. Защищает от влаги и ультрафиолета. Может быть окрашен. Реализуется в белом, сером и черном цвете.	290	800
Body 999	Однокомпонентный герметик на основе каучука и синтетических смол. Может быть окрашен. Обратите внимание, разрушается под действием ультрафиолета! Реализуется в картридже и банке под кисть.	1 кг	470
ЗМ 08537	Герметик для нанесения кистью. Устойчив к технологическим жидкостям и влаге. После высыхания может быть окрашен. Реализуется в картридже и банке.	1 кг	2000
Teroson Terostat 9320	Герметик с системой распыления, наносится с использованием пистолета. Имеет шумопоглощающие свойства. Может наноситься на лакированные и чистые поверхности. Устойчив к ультрафиолету.	300	1000
Novol Gravit 630	Однокомпонентный полиуретановый герметик для заделки швов в металле. Устойчив к влаге, ультрафиолету, технологическим жидкостям. Нанесение лака допускается через 2 часа после заделки герметиком швов.	310	350
Reoflex Brush Sealant	Шовный кистевой герметик (наносится кистью). Обладает шумопоглощающими свойствами. На воздухе при температуре +20°С высыхает за 6 часов.	0,8 кг	550
APP PU-50	Полиуретановый однокомпонентный герметик белого цвета. Может быть использован с различными материалами — металлом, пластмассой, стеклом. Может быть окрашен эмалью.	310	260

Как выбирать шовный герметик

Перед тем как перейти к выбору герметика для кузова необходимо определиться с ответом на вопрос о том, для чего он нужен. Еще на стадии производства кузова в заводских условиях производитель обрабатывает его поверхность специальными составами, которые предназначены для защиты ее от мелких механических повреждений и коррозии. Особенно это касается различных стыков, углублений, сварных швов и прочих переходных поверхностей.

Использование герметика для кузова в ремонтных мастерских (или в гаражных условиях) обусловлено теми же целями. Единственное отличие — это выполнение ремонта или замены какой-либо кузовной детали. Задача герметика для автомобильных швов кузова — защита последних от коррозии (как жидкостной, так и электролитической), а также мелких механических повреждений.

На основании этого можно сформулировать те критерии, которым должен отвечать выбранный для покупки герметик. Так, к ним относится:

• Долговечность. Герметик должен как можно дольше (в идеале весь срок эксплуатации машины) не терять свои эксплуатационные свойства.
• Эластичность. Многие швы имеют не прямую, а изогнутую форму. Соответственно, в застывшем состоянии герметик для сварных швов автомобиля должен быть эластичным. Кроме этого, кузов автомобиля во время его движения постоянно поддается вибрации, соответственно, в таких условиях средство также должно нормально выполнять свои функции.
• Высокая адгезия. Это свойства герметика, позволяющее ему сцепляться с поверхностью, на которую он нанесен (причем, это не всегда чистый металл).
• Стойкость к внешним факторам. В частности, к воздействию влаги, ультрафиолета, технологических автомобильных жидкостей (топлива, масла, тормозной, омывающей жидкости и прочих), перегреву и переохлаждению.
• Возможность покраски. Все шовные герметики делятся на такие, которые можно красить (наносить на них лак), и которые красить нельзя.

Чем лучше будет герметик для обработки сварных швов удовлетворять перечисленным требованиям — тем лучше будет защищен как сами швы, так и кузов автомобиля в целом.

Какие бывают герметики

Все герметики для металлических швов на автомобильных кузовных деталях можно разделить по двум категориям — по составу и по методу нанесения. Метод нанесения во многом определяет не только удобство работы, но и принадлежность средства к профессиональному классу.

Деление герметиков по составу

Упомянутые средства можно разделить на следующие пять групп — акриловые, анаэробные, силиконовые, полиуретановые, битумные. Опишем их в указанном порядке.

Акриловые составы

В их основе лежат полимерные композиции. Такие герметики обладают хорошей адгезией, однако эластичность их можно охарактеризовать как среднюю. Соответственно, при сильных механических нагрузках и/или вибрации существует риск того, что они попросту расслоятся сами по себе и потеряют свои свойства. Соответственно, их лучше всего использовать на шероховатых поверхностях (большинство швов такими и бывают) и на стабильных механических узлах. Прочность у них достаточно хорошая. Акриловые герметики можно как лакировать, так и окрашивать.

Анаэробные герметики

Их особенность состоит в том, что в неполимеризованном (не застывшем) виде они представляют собой жидкость. Соответственно, их можно заливать в самые мелкие трещины и канавки. Их полимеризация начинается в момент прекращения их контакта с кислородом (атмосферным воздухом).

Как правило, анаэробные средства используют для герметизации сварных швов на небольших участках или же работают поэтапно. Преимущества этих составов заключаются в большой прочности получившегося защитного пятна и его высоких защитных свойств. Однако эластичность его невелика.

Кроме этого, работать с анаэробным герметиком не всегда удобно из-за того, что он растекается по неровной поверхности.

Силиконовые герметики для кузова

Одни из наиболее дешевых и распространенных средств для гаражного кузовного ремонта. С ними легко работать, просто наносить, они быстро застывают и надежно защищают сварные швы от воздействия влаги и прочих вредных факторов. Кроме того, силиконовые герметики для стыков кузова автомобиля обычно имеют широкий температурный рабочий диапазон, из-за чего одинаково хорошо работают как летом, так и зимой. Единственный недостаток — из-за того, что они имеют густую консистенцию, ими нельзя плотно заполнить мелкие канавки и трещинки, а также глубокие канавы на детали.

Полиуретановые средства

Эти герметики нашли самое большое распространение на рынке из-за своих превосходных эксплуатационных характеристик. Все это стало возможным благодаря тому, что они легко наносятся, имеют большую прочность, эластичность и долговечность. Они выдерживают значительные механические нагрузки и вибрации, не растекаются по вертикальным поверхностям, имеют большой температурный диапазон, надежно защищают от влаги. Полиуретановые герметики для кузова автомобиля по форме нанесения бывают распыляемые и для кистевого нанесения. Обратите внимание, что все полиуретановые герметики необходимо наносить на заранее загрунтованную поверхность.

Битумные герметики

Они сделаны на битумной основе и представляют собой густую пасту обычно черного цвета. Перед их нанесением обрабатываемую поверхность нужно тщательно подготовить. Битумным герметиком обрабатывают не только сварные швы, но и значительные поверхности, например, днище автомобиля. Хорошо защищают от влаги, химических реагентов на дорогах, мелких камней и мусора. Наносятся либо с помощью распылителя или же с помощью кисти.

Герметики для швов кузова по методу нанесения

Следующая классификация герметиков — методу нанесения и хранения. По этой классификации их делят на четыре класса.

Распыляемые герметики

Эти герметики делятся еще два типа — однокомпонентные (сразу готовые к использованию) и двухкомпонентные, то есть, такие, которые нужно предварительно приготовить для использования. Однако более распространены именно однокомпонентные.

Наносятся такие средства на обрабатываемую поверхность при помощи пневматического пистолета. Состав герметизируется под воздействием имеющейся в воздухе влаги и образует надежную защиту. Распыляемыми герметиками удобно работать на больших площадях, а также в труднодоступных местах (например, днище, колесные арки, удаленные швы и поверхности).

Наносимые кистью

Обычно такие герметики для сварочных швов поставляются в банках или канистрах больших объемов, соответственно, зачастую применяются для обработки машины в условиях автосервиса. Наносятся на предварительно подготовленную поверхность с помощью кисти. Ими можно обрабатывать не только сварные швы, но и использовать в качестве защитного средства для днища машины, колесных арок и так далее.

Лента-герметик

Это специальная лента, на одну сторону которой нанесен клеевой состав, а на другую — герметизирующий. Соответственно, ее нужно проклеить вдоль шва, который предполагается защитить. Удобство заключается в том, что ее не нужно ни разогревать, ни предпринимать никаких дополнительных действий — она застывает сама и достаточно быстро. Однако такой лентой вряд ли будет удобно герметизировать длинные сварные швы, тем более, если они имеют повороты. Соответственно, с помощью ленты-герметика лучше всего обрабатывать небольшие их участки.

Выдавливаемые герметики

Они делятся на два типа — ручные и «под пистолет», соответственно, реализуются в тубах и картриджах. Ручные тубы нужно просто открыть, нанести герметик на палец или подручный инструмент и нанести на обрабатываемую поверхность. Картридж обычно используется с пневматическим или механическим пистолетом. Ручной герметик для швов авто лучше использовать, если площадь обработки небольшая. Пистолет — если нужно обработать длинный шов.

популярных герметиков для кузова

Все про ремонт кузова автомобиля своими руками: сварка металла

Практически всегда при кузовных работах применяется сварка, так как даже обычное выравнивание металла может привести к нарушению его целостности. Выполнение ремонта кузова автомобиля своими руками в виде сварочных работ позволяет избежать лишних трат на оплату в автосервисе и выполнить их максимально быстро.

Сварка обычного металла и кузова машины не сильно отличается, поэтому заниматься ремонтом может даже новичок.

Виды сварочных аппаратов

Варку кузова выполняют двумя видами сварочных аппаратов. Полуавтомат и инвертор хорошо справляются с поставленными задачами и обеспечивают ровный и гладкий шов. При наличии аппарата дома, можно выполнить ремонт кузова автомобиля без обращения в автомастерскую.

Мощность сварочных приборов позволяет варить металл толщиной 0,7-4 мм. Так как крылья выполнены из тонкого металла, а лонжероны имеют большую толщину, то это свойство позволяет устранить повреждения на всем кузове транспортного средства.

Существуют также комбинированные инверторные полуавтоматы, сочетающие достоинства обоих видов.

Сварочный полуавтомат

Полуавтоматический аппарат считается одним из лучших способов варки автомобиля в домашних условиях. Прибор универсален и хорошо справляется с любыми задачами. Варка может выполняться даже на поверхностях, которые пострадали от коррозии или сильно истончились в процессе эксплуатации транспортного средства.

При помощи полуавтомата легко можно заварить как сам кузов, так и сделать на нем латку от пары сантиметров до метра. Работать с устройством может каждый желающий, так как оно просто в эксплуатации и обеспечивает великолепное качество стыков.

Прибор предотвращает горение металла, поэтому шов выходит ровным и гладким.

Инверторный сварочный автомат

Инвертор работает при помощи тока с высокой частотой. Аппарат применяется преимущественно в мастерских, так как используется для варки более толстых деталей. Чаще всего при помощи инвертора завариваются:

• Рамы.
• Лебедки.
• Противотуманные фары.

Инверторная сварка применяется в местах, где требуется деликатность и повышенная осторожность. Выполнить сварочные работы своими руками при помощи инвертора вполне реально, но для этого потребуются минимальные навыки работы с прибором. Также важно чтобы место, где осуществляется ремонт, имело толщину не более 3 мм. Главным достоинством данного метода выступает скорость ремонта, а также высокое качество швов.

Какой метод больше подойдет новичку

Для новичка привычнее будет использование инверторного полуавтомата. Если ранее не было опыта использования полуавтомата, то лучше выполнять ремонт при помощи инвертора. Оба прибора обеспечивают качественный стык, но при этом вероятность некачественной сварки в полуавтомате достаточно низкая.

Также у инвертора есть особенность, которая не позволяет использовать его в помещениях с повышенной влажностью либо пыльностью. Из-за наличия посторонних примесей ухудшается качество шва.

Меры безопасности при сварке

• Одним из правил, которых надо придерживаться при варке, является использование спецодежды. Одежда должна закрывать руки и ноги и производиться из тканей, устойчивых к горению.
• Рукавицы и маска обязательны к использованию.
• Не допускается находиться в мокрой одежде.
• В строениях с металлическими полами нужно находиться в прорезиненной обуви, а приборы должны заземляться. На инверторах перед началом работ нужно проверить изоляцию электродержателя.
• Ремонт кузова автомобиля своими руками должен выполняться в помещениях с приточной вентиляцией — газы, образующиеся во время варки, могут нанести серьезный вред здоровью.

Подготовка к проведению сварочных работ

Сначала подготавливается инвертор или полуавтомат. Нужно проверить целостность узлов и проводов, так как от этого зависит безопасность человека. Так как манипуляции могут выполняться на металле различной толщины, то нужно заранее подготовить 2-3 вида проволоки либо электродов.

Далее готовится место, где будет выполняться ремонт — его нужно высушить и очистить. Спецодежду нужно одеть заранее — при подготовке часто появляются загрязнения.

Сварка кузова полуавтоматом

После того, как был сделан выбор в пользу полуавтоматического аппарата, необходимо подготовить все нужные элементы и проверить исправность самого прибора. Хоть полуавтомат может работать в разных помещениях, но лучше очистить пространство от пыли и удалить влагу.

Необходимые материалы

В первую очередь подготавливается проволока. Для кузовных работ лучше использовать проволоку с медным покрытием. Так как полуавтоматическая варка происходит с участием специального газа, то следует заранее запастись 20 литровым баллоном. Обычно этого объема хватает для выполнения всех сварочных работ. Крупная наждачная бумага также должна быть под рукой, так как в некоторых случаях потребуется полировка участка. При сварке полуавтоматом не обойтись без редуктора, понижающего давление.

Порядок хода сварочных работ

1. Участок чистится от загрязнений, краски, грунтовки, смазки и ржавчины.
2. Места, которые будут вариться плотно зажимаются и фиксируются. Для этого могут быть использованы метизы и зажимы.
3. Настроить аппарат. На приборе есть панель, на которой расположены регуляторы подачи проволоки, мощности тока и выключатель.
4. Подключение редуктора к баллону с газом.
5. Закрепления проволоки для сварки в полуавтомате.
6. Далее следует отрегулировать полярность аппарата — плюс выставляется на электродержатель, а минус на горелку.
7. Полуавтомат включается в электросеть.
8. Выполняется заваривание определенного участка.
9. Отключение и разборка прибора.

Как обработать сварной шов от коррозии

Шов без обработки под воздействием погодных условий и химических препаратов быстро разрушается. Лучше всего обработать стыки герметичными смесями. На участке, где ко шву легко подобраться, обработка спецпрепаратом выполняется вручную.

Если нет возможности добраться до шва, то лучше воспользоваться специальными распылителями. Препарат под давлением подается в систему и распыляется в труднодоступных местах. После того, как был нанесен герметик, можно поверх шва нанести краску. Так как большинство работ выполняется снаружи кузова, то покраска является обязательным условием.

В следующих видео более подробная информация про ремонт кузова автомобиля сваркой.

Чем обработать днище автомобиля после сварки — Справочник металлиста

» Статьи » Обработка кузова после сварки

Итак этот и предыдущий пост написаты с запозданием так как был в отпуске

через 3 дня после сварки полетел я на обработку днища и скрытых полостей!

закупился

2 бутылки битумно коучуковой обработки и 2 бутылки мовили

ободрал щёткой весь пол в салоне

И полетел на обработку

Работа как всегда у меня началась с разборки авто)были трещины по крыше и их решено заварить и укрепить железом изнутри

сняли 3-ю дверьзачистили трещиныобварили обварили изнутри

Приехал на работы я как обычно к другу Александру santei-2110пришлось выгнать его монстра

17е тапки и наброски новых арок (подробнее в его БЖ он уже далеко продвинулся)

ламбо петли как они есть!

(кому надо можем сделать под заказ!)

обтачили сварку

поставели на место дверь и обработали мовилью

дальше Александр принялся обрабатывать мою машину с нутри и снаружи

Вонь жуткая стояла дней 5 приходилось оставлять стёкла открытыми

так же мне предстояла поездка в 800 км на одних передних тормозах так что я решил сменить колодки которые ставил уже ГОД назадколодки феродо красные

для свавнения по краям старые колодки с одного колеса по середине новая!я считаю что за год они стёрлись вобще очень мало! ! !

(а торможу я сильно и бывает что и со 140 приходится оттормаживаться!)

это 2 мои помощьницы в задвигании поршня обратно)

(одна из них всегда со мной ездит на всякий случай) ) )

Скоро раскажу о поездки в 800 — 1100 км на моём тазике с болтами

Обработка сварочного шва

Сварка очень часто используется при кузовном ремонте автомобилей. Однако просто соединить металлические детали – это ещё не всё. Нужно, чтобы всё было красиво, аккуратно и незаметно. В видео и статье вы узнаете как правильно обрабатывать сварочные швы.

Процедура обработки сварочного шва будет рассматриваться на примере стойки:

Она уже аккуратно обрезана, без зазоров и прихвачена:

Почему нельзя варить сплошным швом?

Начнём с того, что не во всех местах нельзя варить сплошным швом. Хотя, лучше везде его не использовать. Обратите внимание, к примеру, на самолёты – там нигде нет сварных швов, везде на клёпках. Сплошной шов при скручивании металла будет просто лопаться.

Кроме того, при сварке сплошным швом деталь сильно нагревается. При этом нагревается не только то место, которое нагревается, а ещё и все прилегающие. Чем дольше варите – тем шире зона нагрева. Из-за этого металл может повести.

Варить нужно точками. Сначала между ними расстояние должно быть примерно 5 см. Дальше между ними нужно приварить ещё по точке. После этого ещё между этими новыми по точке – до тех пор, пока шов не станет сплошным, если оно вам так сильно нужно.

Внимание! Варить нужно точками, обязательно давайте металлу остывать. Искусственно остужать металл нельзя – в противном случае он утянется.

Сварка и обработка шва

1. Приварите материал короткими швами длиной 1 см Между швами должно быть расстояние 1 см. Если материал «стреляет», значит вы его плохо почистили. Если поверхность для сварки большая, то можете попеременно сваривать участки с разных сторон.

2. Зачистите шов болгаркой Шов после зачистки шов должен выглядеть примерно так:

3. Нанесите эпоксидный грунт Не обязательно делать это толстым слоем. Грунт наносится для того, чтобы шов не окислялся. Если на шве присутствует ржавчина, то его нужно обработать кислотным грунтом. Эпоксидный грунт имеет очень плотную структуру и защищает металл от попадания влаги и воздуха.

Дайте ему просохнуть день. Далее можно набить на нём риску 120-й или 240-й шкуркой, чтобы придать грунту шероховатость.

Внимание! Грунт нельзя греть феном, с его помощью вы просушите только верхний слой – под ним уже ничего не высохнет.

4. Зашпаклюйте сварочный шов

Сварка днища

Днище не рекомендуется заваривать прокатным чёрным металлом, который везде продаётся – он сильно поддаётся ржавчине. Со временем такой металл будет передавать ржавчину тому материалу, к которому его приварили даже если очистите до чистоты.

Отличный выход – это использовать старый капот. Вырезаете из него участок и варите! Он хорошо гнётся, поэтому очень универсален. Привариваете углы, и выстукиваете в середине, что угодно – ему можно придать любую форму. Кроме того, ржавчина после сварки передаваться не будет. Рекомендуется использовать металл со старых иномарок: капота, крылья, крыши и т.д.

autoremka.ru

День 36. Руководство по защите сварочных швов — бортжурнал Москвич 2141 БТР-2, Возрождение 1992 года на DRIVE2

Для последнего этапа сварочных работ (приварка фальш-порожков изнутри салона) требуется обработать тот стык пол-порог, что будет навсегда закрыт полостью фальш-порожка.

Поэтому инструкция, как защищать сварочные швы по науке

Наблюдаем шов недельной давности.

Все успело запылиться, загрязниться и покрыто окислом после сварки

Поэтому прохожу насадкой-ершом на болгарке, счищаю весь окисл. После обдуваю шов с помощью пылесоса (щланг на выхлопе). Это быстрее, чем обдувочник с компрессора тащить)

Промываю 646-ым растворителем

Еще раз обдуваю до высыхания растворителя и покрываю реактивным (трявящим) грунтом. Задувал краскораспылитилем, хотя можно и кисточкой (но уйдет грунта в разы больше)

Затем нагреваю на водяной бане кистевой (шовный) герметик. Используем хороший, дорогой. Дешевка отвалиться через 4-5 лет как заводской москвичевский. После наношу кистью на шов

Получается вот так:

Далее нужно высушить, смотрим по инструкции время сушки. У меня в гараже холодно, поэтому оставляю сушиться на ночь.

Утром нужно покрыть полученное

эпоксидным грунтом.

После этой процедуры обработка сварочного шва окончена. Шов становиться практически вечным и будет служить весь срок службы авто.

Обработка днища автомобиля

Читателям привет! Задумался о состоянии своей машины, и решил в кои то веки заглянуть под нее. Ничего страшного не увидел, но ржавчина таки берет свое, а поэтому нужно задуматься о том, как бы подольше продлить срок службы. Был вариант обратиться в компанию, которая полностью покрывает машину антикоррозийным покрытием собственной разработки, и дает гарантию минимум на год, но стоимость, начинающаяся от 30 т.р., оттолкнула от этого решения. Расскажу по порядку ход своих мыслей.

Какие факторы вообще влияют на дно автомобиля?

• Ржавчина. Это встречается почти у всех и везде. Появляется ржавчина под влиянием влаги. А влага встречается повсеместно – это и лужи, и дождь, и туман, и растаявший снег со льдом. И днище «впитывает» в себя максимум влаги.
• Ржавчине способствуют и механические повреждения. Вспомните, сколько раз за последний месяц вы слышали звук скрежета, раздающийся снизу машины, проезжая по пересеченной местности? Да и в городе, думаю, не раз колдобины делали свое «черное дело». Также весьма вредна езда по песку, высокой траве. Все это преждевременно утончает и сводит на нет защиту дна автомобиля.
• Если вы замечали ледяной покров, который окутывает машину снизу и по бокам зимой, знайте, что это также не способствует сохранению днища.

В запущенным случаях от коррозии деформируется само днище, становясь тоньше. Но самое страшное – это потеря своих свойство на изгиб и кручение. В результате нарушается механическая целостность всей конструкции. В самых запущенных случаях появляются дыры.

И основное свойство коррозии – если она появилась, то наверняка будет распространяться и дальше. Поэтому стоит принимать меры безотлагательно. В том числе и из финансовых соображений – в дальнейшем исправлять последствия будет только дороже.

Что использовать для обработки дна?

Часто рекомендуют поливинилхлорид или мастику. Первым пользовался я. Такие материалы максимально защищают поверхность от повреждений благодаря тщательно подобранному составу из битума, смолы, каучука и прочих соединений. Кстати, ПВХ часто используют на заводе.

Жидкий пластик не рекомендуют из-за плохих механических защитных свойств. Масляные составы используют для заполнения пор и небольших трещин. А вот средства на основе парафина используются, если вы располагаете достаточной суммой. Средство надежное, создается эластичная пленка, которая на долгое время позволяет забыть о днище совсем.

Как обрабатывать?

Есть активный, пассивный и преобразующий способы.

Активный способ нанесения покрытия заключается в мойке днища автомобиля, его сушке, очистке от ржавчины и старого покрытия. Далее нужно нанести грунт. Обращаю ваше внимание – нужна именно качественная автогрунтовка. Себе взял Guntex. Дальше наносится активное средство защиты. Пример: Мовиль. Кстати, если в качестве прошлой обработки использовалась мастика, то удалять ее не обязательно. Вместе они будут хорошо уживаться.

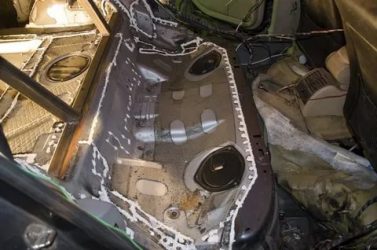

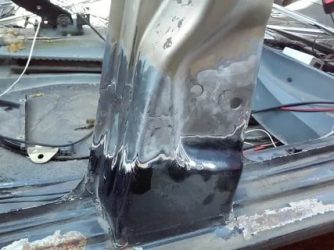

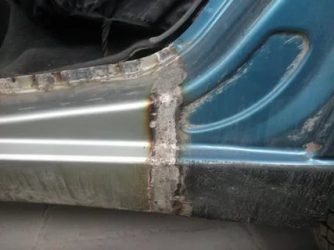

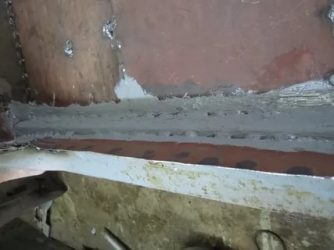

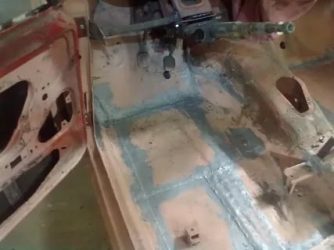

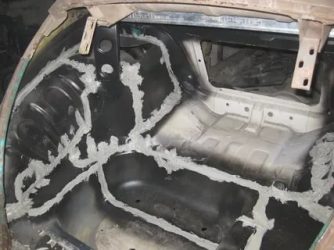

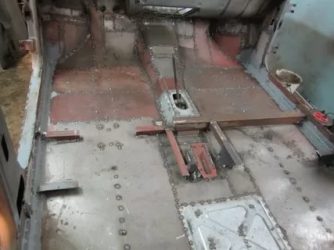

Чем обработать сварочные швы на авто?

Если вы найдете ошибку в тексте, выделите её мышью и нажмите Ctrl+Enter. Спасибо.

Из статьи вы узнаете, чем опасна коррозия, какой сваркой лучше варить кузов автомобиля, а также какое необходимо другое оборудование для проведения работ, как подготовить кузов перед сваркой, нюансы проведения работ.

Неотвратимость процессов ржавления кузова

Автопроизводители постоянно повышают качество своей продукции. Автомобили оснащаются силовыми установками и трансмиссиями, способными отработать значительный срок без проведения капитального ремонта.

Но есть и составляющие, которые даже при самых современных технологиях могут очень быстро получить повреждения. К таким частям можно отнести кузов.

https://www.youtube.com/watch?v=Ge1Tedca6lM

Несущая часть авто постоянно подвергается негативному воздействию окружающей среды. Влага, химические средства, резкие перепады температур становятся причиной возникновения коррозионных процессов, которые, если не принимать мер, могут нанести существенный ущерб кузову, и сделать его практически непригодным для использования.

Чем опасна коррозия

На начальном этапе коррозия запросто устраняется специальными средствами с последующей покраской элемента.

Но есть одна достаточно серьезная проблема – ржавчина обычно появляется в скрытых местах (днище, пороги, колесные арки) и своевременно обнаружить ее сложно.

На видимых же частях кузова следы коррозии появляются уже когда процессы разрушения металла развились и устранить их обработкой химией уже не получиться.

В общем, коррозия в первую очередь повреждает несущие элементы, которые обеспечивают жесткость кузову.

Если вообще не принимать никаких мер, то за сравнительно короткий срок несущая часть авто потеряет возможность выдерживать нагрузки, что приведет к перекосам и «уводу» кузова.

К тому же автомобиль потеряет свою презентабельность – коричневый налет на видимых элементах и дыры явно не делают машину визуально красивой.

Методы решения проблемы

Вариантов решения проблемы – три. Первый из них, своевременно проводить антикоррозийную обработку кузова.

Другим из методов избавиться от ржавчины на кузове является замена всей несущей части. Вот только все это обойдется в немалые деньги. Ведь придется не только приобретать кузов, но еще затем и решать проблемы с госорганами, поскольку документально после замены несущей части получаем, по сути, новый автомобиль. В общем, такой вариант подходит далеко не всем.

Третий способ решения проблем с появившейся ржавчиной – вырезать поврежденные коррозией участки и затем заделать все при помощи сварочного аппарата.

Этот вариант считается достаточно распространенным из-за сравнительной дешевизны, и при правильном подходе следы восстановления кузова не заметны. При этом никаких проблем с органами не возникнет, поскольку у машины кузов будет «родным».

Положительным моментом проведения восстановительных работ кузова при помощи сварки является возможность выполнения в гаражных условиях, поскольку для этого требуется не так уж и много оборудования, а научиться управляться сварочным аппаратом можно за пару часов на подручных материалах.

Основная проблема в сварке кузова своими руками заключается в том, что толщина металла разных составляющих несущей части отличается и варьируется от 0,7 до 3 мм.

К тому же иногда приходится сварить между собой разные по толщине металлические элементы. При неправильной настройке сварочного аппарата, металл запросто можно прожечь, то есть все работы, по сути, будут насмарку.

Читайте по теме: Как убрать ржавчину с кузова автомобиля.

Оборудование для ремонта кузова

Для проведения восстановления кузова потребуется:

• Сварочный аппарат;
• Угловая шлиф. машинка («болгарка»);
• Дрель;
• Ножницы по металлу;
• Измерительный инструмент.

Основным оборудованием из перечисленного является сварочный аппарат, ведь от него напрямую зависит удобство и качество проведения работ.

Какой сваркой лучше варить кузов автомобиля

Для сварки кузова можно использовать:

• Углекислотный полуавтомат;
• Инвертор.

Углекислотный полуавтомат считается самым подходящим оборудованием для проведения кузовных ремонтных работ. Этот аппарат позволяет сваривать изделия толщиной до 6 мм. Он применяется как для сварки черных металлов, так и цветных.

В качестве электрода в углекислотном полуавтомате выступает проволока, подаваемая на горелку из бобины.

Особенность этого оборудования заключается в том, что сваривание происходит в среде защитного газа, который обеспечивает вытеснение воздуха из зоны горения, защищая шов от окислительных процессов.

Для сварки черных металлов используется углекислый газ, а для цветных – аргон.

При правильной настройке аппарата, металл в зоне горения расплавляется, обеспечивая надежное соединение. А компактная горелка позволяет подобраться практически в любое место.

Недостатком, но он скорее – условный, является стационарность полуавтомата. Причем сам аппарат сравнительно небольшой, а вот баллон с газом – очень массивный. Но обычно все работы по сварке проводятся в гараже, поэтому недостаток этот не существенен.

Инвертор менее подходит для сварки кузова. Это обычный электродный аппарат, выполняющий сваривание за счет токов высокой частоты.

Такое оборудование – компактно, и сравнительно простое в использовании. К тому же здесь не используется газовая защитная среда, что несколько упрощает проведение работ – просто берем аппарат, подключаем к сети и можно начинать сваривать.

Вопросы и ответы о коррозии сварных швов

• Статьи
• Коррозия сварных швов и защита от нее

Какую бы технологию сварки вы не использовали, от нагрева в местах соединения деталей защита металла слабеет перед коррозией. Сварные швы – это основа прочности конструкции, именно на них приходится основная нагрузка при дальнейшей эксплуатации. Поэтому именно сварные швы должны быть максимально защищены от коррозии, в первую очередь, чем вся остальная конструкция.

После проведения сварных работ, просто нанесите на сварные швы специальный состав для холодного цинкования для сварных швов, и ваши конструкции простоят не один десяток лет без ржавчины.


2. Нужно ли защищать сварные швы, если части конструкции защищены цинкованием?

Даже если до сварки части конструкции были защищены с помощью холодного цинкования, во время сваривания при нагреве эта защита разрушится. Во время сваривания конструкций применяется несколько способов соединения.

Либо используется присадочный материал – другой металл, который наваривают, как при паянии, либо части конструкции соединяются путем расплавления краев самой конструкции. Кроме того, если металлы были защищены не оцинковкой, а другим способом, то перед сваркой рекомендуется зачищать края конструкции от старых покрытий и загрязнений.

В любом случае, защитный слой, охраняющий металл от коррозии будет разрушен и сварные швы станут для ржавчины самым легкодоступным местом.

Поэтому после сварки необходимо дополнительно защитить сварные швы с помощью специального состава для защиты сварных швов от коррозии, являющегося холодным цинкованием.


3. Как подготовить сварной шов к нанесению покрытия?

Покрывать сварные швы и прилегающие к ним места защитным составом необходимо не позднее 3 дней после проведения сварных работ. Для подготовки к нанесению, их тщательно очищают от шлаковых образований с помощью переносного механизированного инструмента – наждачного круга, зубила, металлической щетки или аппаратов очистки. Зачищенные места следует промыть, протереть и высушить.
Подготовка поверхности сварных швов перед окраской является обязательной и заключается в удалении сгоревшей пленки, остатков шлака, неровностей, острых граней, сварочных брызг, бетона, грязи.

Качество очищенной поверхности основного металла и прилегающей к нему поверхности сварного шва должно соответствовать общим требованиям к качеству металлической поверхности, подготовленной под окраску.

По правилам на этой поверхности должны отсутствовать: забоины, вмятины, обрезанные неровно и острые кромки, острые выпуклости и углы в местах перехода от одного сечения к другому, ржавчина, окалина, остатки старой краски, пыль, грязь, следы влаги, масляных и других загрязнений.


4. Чем защищать сварные швы от коррозии?

Защиту сварных соединений металлоконструкций производят после монтажа. Для  защиты от коррозии применяют различные способы, но самым удобным, экономичным и эффективным является холодное цинкование. Простые лакокрасочные покрытия, даже с цинком в составе – не стойкие. А сварные швы – самое слабое для зарождения коррозии место. Металлизация или горячее цинкование также мало подходят для защиты сварных швов, так как требуют применения сложного, дорогостоящего оборудования. Их использование имеет смысл для защиты всех конструкций полностью, а не швов и соединений.

Холодное цинкование – это защита от коррозии на 25-50 лет, удобство нанесения, как обычные краски и экономия, за счет отсутствия оборудования, низкой стоимости составов, применения на месте эксплуатации своими силами.

Кроме того, существует состав холодного цинкования, созданный специально для защиты сварных швов от коррозии – Цинкошов.


5. Как наносить защитные покрытия на сварные швы?

Для нанесения холодного цинкования на сварные швы, применяются те же способы, что и для нанесения обычной краски: пневматическое распыление, безвоздушное распыление без нагрева, кисти, валики или спреи. Все способы можно применять на конструкции любых размеров, находящихся прямо на месте эксплуатации.

При пневматическом распылении состав доводят до рабочей вязкости при помощи подходящего к нему растворителя, при этом разбавляют не более 5-10% от массы.

При нанесении на поверхность материалов должна быть достигнута определенная толщина покрытия.

Металлоконструкции в процессе окраски и до практического высыхания защищают от попадания атмосферных осадков, песка, пыли и других загрязнений. Качество окрашиваемой поверхности металлоконструкций должно соответствовать следующим требованиям: поверхность должна быть ровной, гладкой; не допускается наличие непрокрашенных мест, пузырей, подтеков, а также пятен и загрязнений.

Защита сварных соединений и стыков заключается в восстановлении защитного покрытия после монтажной сварки или в его первом нанесении. По сути, процесс защиты сварных швов практически не отличается от процесса нанесения защитного покрытия на любую металлическую конструкцию. Главное, подобрать средство, которое будет идеально подходить для защиты сварных швов. Например, состав холодного цинкования Цинкошов, созданный специально для защиты сварных швов от коррозии.


6. Сколько времени нужно выдержать после сварки до нанесения защитного покрытия?

Перед нанесением защитного покрытия необходимо провести тщательную очистку поверхности, которая возможна только после полного затвердения и остывания сварных швов. Поэтому, перед нанесением лакокрасочных покрытий и холодного цинкования на соединения после сварки рекомендуется выждать около 24 часов.


7. Что нужно для защиты сварных швов от коррозии?

Для защиты сварных швов от коррозии необходим качественный состав для защиты сварных швов. Например, Цинкошов – состав для холодного цинкования, созданный специально для защиты от сварных швов. Все, что понадобиться кроме состава, зависит от выбранного способа нанесения. Если вы выберете состав в аэрозольном баллончике, то для нанесения вам больше ничего не понадобиться. Если будет выбрать способ воздушного или безвоздушного распыления, нанесение кистью или валиком – то вам понадобятся соответствующие способу инструменты.


8. Является ли Цинкошов холодным цинкованием?

Да, Цинкошов является полноценным составом для холодного цинкования, который можно наносить не только на сварные швы, но и на другие металлические поверхности. Состав содержит 96% цинка, чистотой 99,9%, нейтральные смолы и полимерное связующее вещество, при правильной подготовке поверхности и благоприятных условиях эксплуатации, защищает металлы до 50 и более лет без обновления покрытия.


9. Для чего сварным швам финишное покрытие?

Цинковый слой холодного цинкования прекрасно справляется с защитой от коррозии, а вот сильной защитой от атмосферных явлений и ультрафиолета не обладает. Защита от коррозии действует только до тех пор, пока цинковый слой полностью не истощиться. Еще холодное цинкование – это всегда серое, матовое покрытие. Если вы хотите сделать покрытие металлов и сварных швов более привлекательным, дополнительно защитить цинковый слой и продлить срок службы покрытия, то поверх холодного цинкования стоит нанести финишное покрытие.

Часто сварные швы нуждаются в защите после соединения частей конструкции, защищенных методом горячего цинкования. Тогда конструкция приобретает яркий, серебристый цвет. При покрытии сварных швов холодным цинкованием их цвет будет существенно отличаться от цвета всей конструкции. Финишное покрытие Алюмошов дополнительно защитит сварные швы, продлит срок службы покрытия и даст сварным швам цвет, совпадающий с цветом горячего цинкования.


10. Какое финишное покрытие выбрать для сварных швов?

Мы рекомендуем в качестве финишного покрытия для сварных швов, состав Алюмошов. Алюмошов специально создан для защиты сварных швов, идеально сочетается с холодным цинкованием для сварных швов – Цинкошовом, дает дополнительную защиту за счет содержания алюминия и придает сварным швам привлекательный серебристый цвет, схожий с горячим цинкованием.


11. Сколько стоит защита от коррозии сварных швов?

При использовании Цинкошова для защиты сварных швов, покрытие 1 метра сварного шва с учетом состава и инструментов обойдется вам всего 5,5 рублей. Подробно о расценках защиты сварных швов читайте в нашей статье «Расчет стоимости покрытий».


12. Для кого выгодно защищать сварные швы от коррозии?

Защита сварных швов от коррозии выгодна для всех.

Для тех, кто защищает сварные швы собственных металлических конструкций, используемых для жилищно-бытовых нужд – ваши конструкции прослужат вам гораздо дольше.

Для тех, кто защищает сварные швы конструкций на своем предприятии – конструкции также простоят дольше, вы сможете сэкономить на их обновлении, ремонте, ежегодном подкрашивании и мерах борьбы с коррозией.

Для тех, кто занимается производством и продажей кованых изделий и металлических конструкций, защита сварных швов особо выгодна. Изделия и конструкции, созданные вами, прослужат у их покупателей не 3-5, а десятки лет. Их не нужно будет подкрашивать, дополнительно защищать от коррозии, годами бороться с ее появлением. Все это послужит вам и вашему предприятию отличной рекламой. Кроме того, вы можете дополнительно продавать услугу – защиту сварных швов конструкции от коррозии.

Для сварщиков применение защитных составов для сварных швов также выгодно. Их работа будет больше цениться и дольше служить.


Если у вас еще остались вопросы, звоните-пишите нам!

Телефон: +7 (499) 450-37-30
E-mail: zinkoshov@mail.ru

Чем обработать сварочные швы на авто

› Сварка

09.11.2019

Если стыки после ремонта не защитить от влаги, они быстро проржавеют и работу придется выполнять заново. Чтобы соединения не контактировали с внешней средой, их обрабатывают герметиком для сварных швов автомобиля. Производители выпускают составы различного назначения, поэтому перед походом в магазин, полезно ознакомиться с их характеристиками.

Критерии выбора шовного герметика

Перед покупкой необходимо иметь четкое представление, в каких условиях придется работать шовному герметику. Состав выбирают исходя из следующих соображений:

• место нанесения ― снаружи или внутри автомобиля;
• стойкость к вибрационным и механическим нагрузкам;
• до какой температуры будет нагреваться шов;
• возможно ли нанесение на неочищенный от загрязнений и коррозии стык;
• степень стойкости шовного герметика к воздействию влаги;
• предполагается ли окрашивание после нанесения;
• допустимый уровень экологической безопасности.

Виды шовных герметиков

В зависимости от формы упаковки герметизирующие составы для ремонта автомобилей выпускаются:

1. В тубах (картриджах) по 0,3 л. Однокомпонентную смесь наносят на сварные соединения механическим или пневматическим пистолетом. Швы по качеству равноценны заводским. Применяют для ремонта внутренних поверхностей дверей, багажников, капотов, моторных отсеков. По цвету состав выпускается белым, серым, черным, бежевым.
2. В банках по 1 кг продаются смеси под кисть, которыми обрабатывают сварные швы, наложенные в скрытых от глаз местах автомобиля. Однокомпонентный состав надежно защищает сварные соединения от воды и ржавчины. Палитра цветов та же что у предыдущего.
3. Как лента с клейкой основой, не требующей сушки. Швы получаются ровными, красивыми. Окрашивать можно сразу после наложения.
4. В тюбиках по 150 мл расфасованы перечисленные в пунктах 1, 2 автомобильные герметики для мелкого ремонта.

Силиконовые

Этот популярный автомобильный герметик для швов сделан на основе силиконового каучука. Не боится воды и перепадов температуры, может без разрушения растягиваться в 2 — 3 раза. Основным недостатком считается невозможность окраски. В зависимости от вводимых добавок герметик бывает:

• антисептическим;
• термостойким;
• химически нейтральным по отношению к материалу стыка;
• кислотным для работы с пластиком, металл будет разъедаться.

Акриловые

У состава на основе этого полимера хорошие клеящие свойства, что позволяет наносить его на монолитные и пористые поверхности автомобиля. Однако при длительном воздействии вибрации герметик может отслоиться от сварного шва. У влагостойких видов высокая стойкость к перепадам температуры, но не рекомендуется допускать прямого контакта с влагой. Поэтому акриловые герметики рекомендуется применять только внутри автомобиля, так как они не пахнут и экологически безопасны. При необходимости допускается покраска после просушки.

Полиуретановые

Этот герметик для сварных швов применяют при внутреннем и наружном ремонте. После нанесения остается эластичным и одновременно прочным, надежно защищающим сварные швы от влаги, высокой температуры, агрессивных веществ. Полиуретановые смеси не теряют свойств на протяжении 25 лет даже при работе на днище автомобиля. Герметики этого вида легко наносятся без растекания, не требуют особенных условий для просушки.

Битумные

Составы на основе этого классического материала могут без ущерба работать даже при погружении сварного соединения в воду, сохраняя эластичность. Смеси с модификаторами и наполнителями рассчитаны на обработку только наружных швов. Благодаря высокой адгезии возможно нанесение на мокрые и неочищенные соединения.

Технология нанесения герметика

Перед нанесением герметика для сварных швов на детали автомобиля выполняется подготовка:

1. Ремонтируемое место очищают от грязи, высушивают. Операцию нельзя выполнять наждачной бумагой, поскольку от нее остаются царапины.
2. Для улучшения адгезии разрешается шлифовка скотч-брайтом красного цвета.
3. Если нужно, поверхность сварного соединения выравнивают двухкомпонентной грунтовкой.
4. Проводят обезжиривание антисиликоном.

Состав можно наносить через наконечник, одетый на тубу, но для получения равномерного покрытия лучше пневматическим пистолетом. Для контроля и регулировки процесса устанавливают манометр. Чтобы шов получался нужной ширины без отклонений в стороны, нужно в качестве опоры пользоваться специальным лепестком (бабочкой). Наплывы герметика удаляют пальцем или шпателем из резины. Если смесь липнет и растягивается, ее обрызгивают антисиликоном.

Герметики, наносимые на сварные швы кистью, для получения нужной вязкости разбавляют антисиликоном. Покраску, если не запрещено условиями применения, проводят после просушки без какой-либо подготовки. Если герметик лег криво с буграми его лучше удалить и нанести новый слой иначе шов не будет защищен.

Читать еще:  Сварка двутавровых балок между собой встык

Популярные продукты

При выборе, предпочтение следует отдавать шовным герметикам для автомобиля от проверенных производителей, чтобы не пришлось через пару дней переделывать работу. По результатам опросов к ним относятся:

1. Merbenit XS55 создает высокопрочное эластичное покрытие. За счет высокой адгезии без ущерба выдерживает длительное воздействие вибрации, механические нагрузки. Не боится соленой воды, капризов погоды и агрессивных сред. Нет запаха, разрешено окрашивание.
2. BODY 999 ― герметик с длительным сроком службы высыхает с минимальной усадкой. Не растрескивается при нанесении толстым слоем, не растекаясь при этом даже на вертикальных плоскостях. Не возбраняется окраска после высыхания. Однако не переносит ультрафиолета, поэтому применяют для ремонта в местах, куда не попадает солнечный свет.
3. 3M 08537 применяют в качестве шовного герметика для обработки стыков и сварных соединений автомобиля. Состав устойчив к влаге и маслам, эластичен, рассчитан на укладку кистью тонким слоем.

У шовных герметиков высокая адгезия, что позволяет соединять ими неответственные детали автомобиля без сварки. Для временной прихватки состав наносится на одну из них. Для прочного соединения на обе. Также герметики применяют как уплотнители в местах соединения шлангов и трубок. Поэтому у опытных водителей, особенно в длительных поездках, они всегда под рукой.

Москвич 2141 БТР-2, Возрождение › Бортжурнал › День 36. Руководство по защите сварочных швов

Для последнего этапа сварочных работ (приварка фальш-порожков изнутри салона) требуется обработать тот стык пол-порог, что будет навсегда закрыт полостью фальш-порожка.

Поэтому инструкция, как защищать сварочные швы по науке

Наблюдаем шов недельной давности.

Поэтому прохожу насадкой-ершом на болгарке, счищаю весь окисл. После обдуваю шов с помощью пылесоса (щланг на выхлопе). Это быстрее, чем обдувочник с компрессора тащить)

Еще раз обдуваю до высыхания растворителя и покрываю реактивным (трявящим) грунтом. Задувал краскораспылитилем, хотя можно и кисточкой (но уйдет грунта в разы больше)

Затем нагреваю на водяной бане кистевой (шовный) герметик. Используем хороший, дорогой. Дешевка отвалиться через 4-5 лет как заводской москвичевский. После наношу кистью на шов

Получается вот так:

Далее нужно высушить, смотрим по инструкции время сушки. У меня в гараже холодно, поэтому оставляю сушиться на ночь.

Утром нужно покрыть полученное

После этой процедуры обработка сварочного шва окончена. Шов становиться практически вечным и будет служить весь срок службы авто.

Смотрите также

Обработка сварного шва после сварки

Сварка — самый надежный, быстрый и экономичный способ создания неразъемных соединений металлов и их сплавов. В ходе сварочного процесса металл нагревается до температуры плавления. Это вызывает в нем внутренние напряжения. Кроме того, на поверхности сварочного шва остается шлак. Для удаления шлака и снятия внутренних напряжений в металле применяются различные способы обработки сварного шва.

Обработка сварного шва

Основные способы обработки сварных соединений

Наиболее распространенными стали следующие методы обработки сварного шва:

• Термическая. Применяется для ликвидации внутренних остаточных напряжений. Проводится путем локального или общего прогрева.
• Механическая. Зачистка сварных швов после сварки удаляет шлаки и окалину с поверхности соединения.
• Химическая. Состоит из обезжиривания и покрытия защитным слоем. Препятствует возникновению коррозионных очагов. Метод используют для обработки материалов, подверженных коррозии, которым предстоит работать в активных средах.

Способ воздействия выбирают, применяясь к  техническим требованиям к конструкции и условиям ее эксплуатации. Часто применяют последовательно все три метода.

Термообработка

Термическая обработка сварных соединений обязательно проводится после сварки тонкостенных изделий, особо подверженных деформациям под воздействием внутренних напряжений. К таким конструкциям относятся трубопроводы, различные емкости, сосуды давления.

Термическая обработка сварного шва

Проводится термообработка и для большинства ответственных конструкций, таких, как корпуса атомных и химических реакторов.

Заключается термообработка в нагреве детали и ее последующем охлаждении по строго заданному температурному графику.

Зачем нужна

В ходе сварки нагревается небольшая область детали в районе шва. Неравномерный прогрев и приводит к возникновению внутренних напряжений, способных деформировать или даже разрушить деталь. Кроме того, в зоне неравномерного нагрева изменяется структура кристаллической решетки металла, что приводит к ухудшению его физико-механических и химических свойств.

Рядом со сварным швом зона закалки, в которой прочность повышена, а упругость, наоборот, понижена. Ее окружает зона разупрочнения, в которой пластичность сохраняется, а прочность становится ниже, чем была до сваривания.

Термическая обработка сварных соединений призвана восстановить внутреннее строение металла и его свойства, вернуть характеристики прочности, пластичности и коррозионной устойчивости к проектным значениям.

Особенности проведения

Обработка осуществляется при высоких температурных значениях, в диапазоне 600- 1000 °С. Это позволяет преодолеть негативные последствия неравномерного нагрева и приблизить структуру шва и околошовной зоны к структуре самой детали.

Обработка проходит в три стадии:

• Нагревается область рядом со швом.
• Конструкция выдерживается некоторое время в нагретом состоянии.
• Изделие охлаждается в соответствии с графиком обработки.

Процесс термообработки швов на трубопроводе

Существует несколько видов обработки сварного шва. Выбор зависит от конфигурации конструкции, толщины детали и цели, которую собираются достигнуть.

Для каждого вида обработки применяется свой специфический график нагрева, выдержки и охлаждения.

Достоинства и недостатки

К достоинствам обработки нагревом относят:

• Восстановление целевых характеристик прочности и пластичности;
• Снятие внутренних напряжений, обеспечение долговечности шва и всей конструкции;
• Улучшение, при необходимости, этих показателей.

Отрицательные моменты при проведении обработки нагревом следующие:

• Высокие требования к квалификации работников.
• Необратимость процессов. В случае несоблюдения графика термообработки сварных швов исправить брак практически невозможно.
• Требуется дорогостоящее и громоздкое оборудование
• Высокое энергопотребление, низкая экологичность.

В большинстве случаев преимущества перевешивают недостатки.

Что подвергают обработке

Термообработке подвергают сварные швы в ответственных конструкциях. Сюда входят

• магистральные трубопроводы
• сварные конструкции различных механизмов и станков, испытывающих высокие нагрузки
• изделия, которым предстоит работать в сложных условиях эксплуатации.

При термообработке сравнительно небольших изделий используют муфельные печи.

Самодельная муфельная печь

Для обработки нагревом габаритных конструкций применяют нагрев пламенем газовых горелок или индукционный способ. В отдельных случаях применяют радиационный метод.

Термообработку для повышения коррозионной стойкости следует проводить по возможности скорее по окончании сварки.

Параметры проведения процесса

Продолжительность процесса во многом определяется маркой сплава и толщиной заготовки. Для хром-молибденовых сплавов применяют индукционный или радиационный способы нагрева. С увеличением толщины типовая продолжительность нагрева (в минутах) растет:

Толщина детали, см	Радиационный	Индукционный
2,0	40	25
2,0-2,5	70	40
2,5-3,0	100	40
3,0-3,5	120	60
3,5-4,5	140	70
4,5-6,0	150	90
6,0-8,0	160	110

Индукционный способ требует меньшего времени на обработку, но отличается большими энергозатратами. Перед обработкой следует обязательно выполнить зачистку сварочного шва.

Используемое оборудование

Термообработка сварных швов выполняется с использованием нескольких основных способов, каждый требует своего набора оборудования:

• Индукционный. Требует генератора высокочастотного переменного тока большой мощности. Нагревательным элементом является катушка индуктивности, намотанная поверх участка детали, подлежащего нагреву.
• Радиационный. Используется инфракрасное излучение от нагретой нихромовой проволоки, через которую пропускается сильный электрический ток. Требует мощных источников тока. Может применяться для прогрева материалов со слабыми электромагнитными свойствами.
• Газовый. Наиболее экономичный по энергозатратам способ. Используется специальная горелка. Факел пламени формируется так, чтобы равномерно прогневать зону термообработки.

Выбор метода нагрева проводят, сопоставляя цель обработки, толщину конструкций, характеристики материала и экономические соображения.

Виды термической обработки

Виды термообработки сварных швов различаются по своей цели. Специалисты отличают следующие процессы:

• Отдых. Конструкцию доводят до 300 °С и выдерживают полтора — два часа. Снижает механические напряжения и снижает содержание водорода в материале шва.
• Отпуск. Состоит в нагреве до 700 °С и трехчасовой выдержке. Практически полностью снимает напряжения, дает возможность повысить пластичность.
• Нормализация. Всю конструкцию, включая шов, нагревают до 800 °С и выдерживают 30-40 минут. Позволяет достичь однородности и мелкозернистости структуры металла. Используется на изделиях малой толщины.
• Аустенизация. Изделие нагревают до 1100 °С и выдерживают 120 минут. Охлаждение проводят при комнатной температуре. Повышает пластичность высоколегированных сплавов за счет преобразования их кристаллической структуры.
• Отжиг. Нагрев до 960 °С, трехчасовая выдержка и остывание при комнатной температуре. Используется для высоколегированных сплавов для повышения коррозионной стойкости.

Индукционный отпуск сварного шваПодготовка труб к нормализации сварного шва

Как правило, перед термообработкой проводится зачистка сварного соединения.

Контроль температуры

При проведении термообработки ключевое значение имеет температура нагрева конструкции. Для контроля температуры применяют:

• Термокарандаш и термокраска. Представляют собой химическое соединение, меняющее цвет по мере изменения температуры. Наносятся на поверхность изделия.
• Тепловизоры и пирометры. Электронные устройства, дистанционно измеряющие температуру.

Термокарандаши и термокраска – традиционные средства, достаточно трудоемкие в применения и требующие постоянного визуального контроля со стороны оператора и его оперативного вмешательства в случае выхода параметров за пределы допустимых значений.

Пирометр

Тепловизоры и пирометры обладают большей точностью и могут быть встроены в автоматическую систему поддержания постоянной температуры.

Другие виды обработки

Кроме термообработки, широко используются также  механические и химические виды очистки сварных швов.

Механическая

Проводится с использование проволочных щеток или абразивных дисков. В промышленных условиях щетка, диск или лепестковая абразивная насадка закрепляет в угловой шлифовальной машинке (в быту называемой «болгарка»)

Способом механической зачистки с поверхности соединения удаляют шлаки, окалину, брызги застывшего металла и оксидную пленку.

Механическая обработка сварного шва

Зачистка сварного шва после сварки применяется перед термообработкой или покраской.

Химическая

Призвана удалить с поверхности шва следы жира, смазки, оксидные пленки и другие загрязнения. Проводится перед нанесением на конструкцию покрытий, предохраняющих от коррозии.

Травление — обработка сильнодействующими кислотами — проводится перед механической обработкой. После нее проводят пассивацию — нанесение вещества, образующего на поверхности защитную пленку.

Химическая обработка сварного шва

Химическая обработка металла проводится химически активными веществами, многие из которых пожароопасны и могут причинить серьезный вред здоровью. Поэтому следует строго соблюдать правила техники безопасности.

Обрабатываем автомобиль от коррозии своими силами

Коррозия – это когда поверхность твердых тел начинает разрушаться под воздействием химических или электрохимических реакций либо под влиянием окружающей среды. Она может появиться на древесине, пластмассе и бетоне, а металл, из которого изготавливают автомашины, начинает подвергаться такому процессу уже на стадии производства транспортного средства.

Продолжается этот процесс при транспортировке и хранении, но в полную силу вступает при эксплуатации автомобиля. Коррозия способна полностью разрушить автомобиль и превратить железо в его оксид, который в народе называют ржавчиной. Многие владельцы автомашин ошибочно считают, что при появлении ржавчины на кузовной поверхности уже нельзя избавиться от нее и нужно только принять и смириться.

Зачастую это связано с простым незнанием современных технологий, в том числе со способами борьбы с таким явлением. В частности, предотвратить порчу имущества поможет антикоррозийная обработка автомобиля своими руками или на сервисе.

Такой метод не гарантирует полного избавления от этого явления, но значительно замедляет его и способствует сохранению транспортного средства в рабочем состоянии.

Причины возникновения коррозии на автомобиле

Этому подвергаются все без исключения транспортные средства, независимо от того каким производителем они выпущены. В меньшей мере ею страдают авто, выпущенные в единичном экземпляре по персональному заказу. Их, как правило, еще на первых стадиях производства подвергают антикоррозийной обработке.

Но и такие мероприятия не способны полностью избавить транспортное средство от пагубного явления. При дальнейшей эксплуатации авто, особенно в условиях крупных городов и мегаполисов, процесс разрушения металла ржавчиной получает благоприятные условия для своего развития.

Ускорению коррозийных явлений способствуют мелкие царапины и сколы, которые автомобиль может получить при движении по дороге плохого качества.

Еще больше развиться ржавчине помогают пары реагентов, коими автодороги обрабатываются с целью предупреждения гололедицы.
